Guida all'applicazione del regolatore di contropressione regolabile

Guida all'applicazione del regolatore di contropressione regolabile

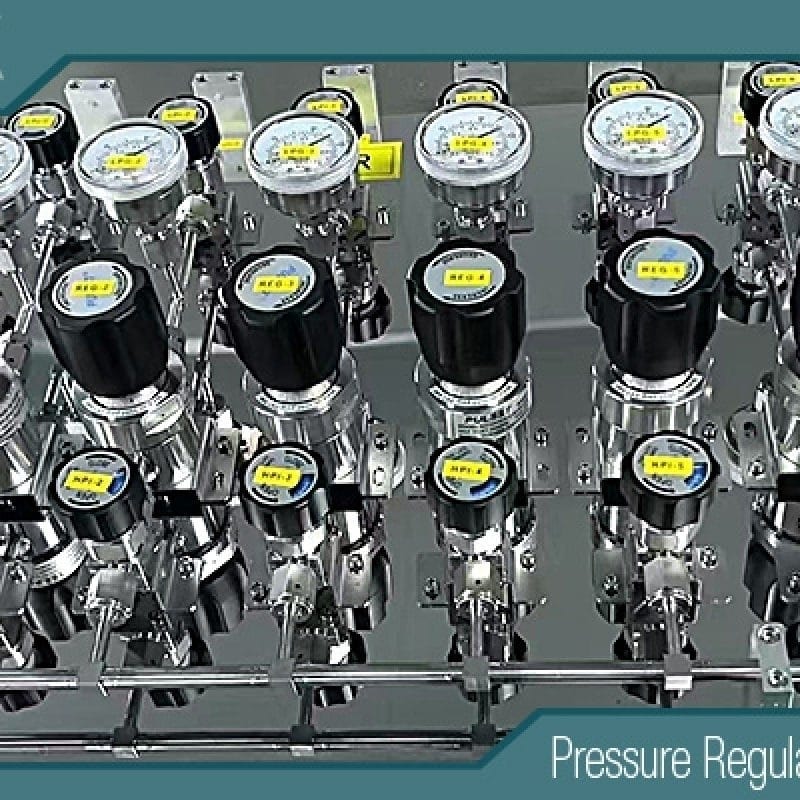

Nell'ambito dei sistemi di controllo dei fluidi, il regolatore di contropressione regolabile rappresenta un componente fondamentale per il mantenimento della stabilità e dell'efficienza del sistema. Questo dispositivo è progettato per controllare e mantenere una pressione a monte costante in condotte, serbatoi e apparecchiature di processo, indipendentemente dalle fluttuazioni delle portate o dalle condizioni a valle. Consentendo lo scarico della pressione in eccesso e prevenendo al contempo il riflusso o le cadute di pressione, garantisce un funzionamento sicuro e ottimale in diversi settori industriali.

Il concetto di regolazione della contropressione risale alle prime applicazioni industriali, in cui il mantenimento di una pressione precisa era essenziale per l'integrità del processo. Oggi, i regolatori di contropressione regolabili sono indispensabili in settori come quello petrolifero e del gas, chimico, farmaceutico e persino nei sistemi di campionamento analitico. La loro adattabilità consente agli operatori di regolare con precisione i setpoint in base a specifiche esigenze operative, rendendoli strumenti versatili per ingegneri e tecnici.

Per comprendere il regolatore di contropressione regolabile è necessario esplorarne la meccanica, le tipologie e gli utilizzi pratici. Questo articolo approfondisce i principi di funzionamento, le diverse tipologie, le applicazioni, i vantaggi, gli svantaggi, i criteri di selezione, le linee guida di installazione e le pratiche di manutenzione. Basandosi su approfondimenti tecnici, l'articolo si propone di fornire una panoramica completa per i professionisti che desiderano implementare o ottimizzare questi regolatori nei propri sistemi. Che si tratti di sistemi a gas ad alta portata o di processi liquidi sensibili, comprendere questi elementi può migliorare le prestazioni e la longevità del sistema.

Fondamentalmente, un regolatore di contropressione regolabile funziona bilanciando le forze per mantenere la pressione in ingresso. Quando la pressione a monte supera il valore di riferimento, la valvola si apre per rilasciare il fluido e si chiude quando la pressione si normalizza. Questa regolazione dinamica previene la sovrapressurizzazione e garantisce un flusso costante, proteggendo le apparecchiature a valle da eventuali danni. La possibilità di regolare il valore di riferimento tramite molle, viti o piloti lo distingue dai regolatori fissi, offrendo flessibilità in ambienti variabili.

Nell'ingegneria moderna, questi regolatori affrontano sfide come i picchi di pressione nelle stazioni di compressione o il flusso costante nelle linee di campionamento. La loro evoluzione da semplici dispositivi meccanici a sofisticati modelli pilotati riflette i progressi nei materiali e nella tecnologia di controllo, consentendo un controllo preciso anche in condizioni difficili.





Che cos'è un regolatore di contropressione regolabile?

Un regolatore di contropressione regolabile, spesso abbreviato in BPR, è una valvola specializzata che mantiene un livello di pressione predefinito a monte del punto di installazione. A differenza dei regolatori di pressione che controllano la pressione a valle, i BPR si concentrano sulla pressione in ingresso, aprendosi per scaricare l'eccesso quando supera il setpoint e chiudendosi per generare pressione quando scende al di sotto. Questo li rende essenziali per i sistemi in cui la stabilità a monte è fondamentale.

L'aspetto "regolabile" si riferisce alla possibilità di modificare la pressione di setpoint, in genere tramite una vite meccanica, una manopola o un sistema pilota esterno. Questa caratteristica consente regolazioni al volo senza dover spegnere il sistema, soddisfacendo le esigenze operative dinamiche. Realizzati con materiali durevoli come acciaio inossidabile o leghe, questi regolatori gestiscono gas, liquidi, fluidi in fase mista e persino sostanze supercritiche. I componenti chiave includono un elemento sensibile (membrana o pistone), un meccanismo di caricamento (pressione a molla o a cupola) e una sede valvola. L'elemento sensibile rileva le variazioni di pressione, mentre il meccanismo di caricamento imposta il punto di equilibrio. Nei modelli con caricamento a cupola, la pressione del fluido nella camera della cupola fornisce il riferimento, offrendo una precisione superiore rispetto alle varianti con caricamento a molla. Le valvole di sicurezza BPR differiscono dalle valvole di sicurezza, che sono dispositivi di sicurezza per improvvisi picchi di pressione, poiché forniscono un controllo continuo e costante anziché un rilascio intermittente. Sono anche note come valvole di sostegno della pressione, soprattutto nelle configurazioni di ricircolo delle pompe in cui il flusso in eccesso viene reincanalato per mantenere la pressione. In termini pratici, un BPR regolabile garantisce che i recipienti di produzione, come separatori o sistemi di trattamento, operino a una pressione ottimale, facilitando l'efficiente separazione e lavorazione dei fluidi. Le loro dimensioni compatte e la loro natura autonoma li rendono adatti sia per piccoli laboratori che per grandi impianti industriali.





Principio di funzionamento

Il principio di funzionamento di un regolatore di contropressione regolabile ruota attorno all'equilibrio delle forze per ottenere un controllo preciso della pressione. Nella sua forma più semplice, il regolatore utilizza un meccanismo di rilevamento per confrontare la pressione a monte con una forza di riferimento, regolando di conseguenza la posizione della valvola. In una configurazione tipica, il fluido entra nell'ingresso del regolatore, esercitando una pressione sull'elemento di rilevamento, spesso una membrana o un pistone. Questo elemento è contrastato da una forza di carico, come una molla compressa o una pressione di riferimento nella cupola. Quando la pressione a monte supera il punto di riferimento, l'elemento di rilevamento si muove, aprendo la valvola per consentire il flusso attraverso l'orifizio e scaricare la pressione. Quando la pressione scende al punto di riferimento, la forza di carico chiude la valvola, mantenendo l'equilibrio. Per la regolazione, il punto di riferimento viene modificato modificando la forza di carico. Nei modelli a molla, ruotando una vite di regolazione si comprime o si rilascia la molla, modificando l'equilibrio delle forze. I regolatori a cupola utilizzano un pilota esterno per fornire la pressione di riferimento alla cupola, consentendo regolazioni remote o automatiche tramite controlli elettronici. I modelli pilotati potenziano questo principio con un sistema a due stadi: una piccola valvola pilota rileva la pressione e modula la posizione della valvola principale per una risposta più rapida e una deviazione minima al variare della portata. Questo è particolarmente utile in scenari ad alta portata in cui i regolatori ad azione diretta potrebbero presentare "accumulo di pressione" o caduta di pressione.

In applicazioni come i sistemi di campionamento, il BPR viene posizionato all'estremità della linea, deviando il flusso in eccesso verso un bypass mantenendo costante la pressione dell'analizzatore. Un limitatore di portata a monte garantisce un'efficace caduta di pressione, impedendo al regolatore di rimanere completamente aperto. Nel complesso, il principio garantisce un funzionamento stazionario, con il regolatore che modula continuamente per adattarsi alle variazioni, riducendo la turbolenza e migliorando la durata del sistema.





Tipi di regolatori di contropressione regolabili

I regolatori di contropressione regolabili sono disponibili in diversi tipi, ognuno dei quali è studiato su misura per specifiche esigenze operative in base a precisione, capacità di flusso e fattori ambientali.

Regolatori autonomi o ad azione diretta: sono i più basilari e si basano su molle e membrane interne, senza alimentazione esterna. La regolazione avviene tramite una vite che comprime la molla. Sono adatti a flussi stabili, ma possono presentare accumuli di pressione a portate più elevate grazie al controllo proporzionale. I vantaggi includono semplicità ed economicità; ideali per applicazioni generiche.
Regolatori differenziali o di inseguimento: mantengono una differenza di pressione fissa tra due punti del sistema utilizzando un ingresso di pressione di riferimento. La regolazione comporta la polarizzazione del setpoint rispetto al riferimento. Impediscono il riflusso in sistemi come le guarnizioni dei compressori, offrendo un'elevata precisione nel controllo differenziale.
Regolatori pilotati: dotati di una valvola pilota che controlla la valvola principale, questi regolatori garantiscono un controllo preciso su ampi intervalli di portata. La regolazione del setpoint avviene tramite il pilota, spesso da remoto. Sono ideali in ambienti dinamici come i processi chimici, con deviazioni minime.
Regolatori a cupola: sfruttando la pressione del fluido in una cupola per il caricamento, offrono una stabilità superiore e una bassa isteresi. La regolazione tramite un regolatore pilota consente l'integrazione elettronica. Le dimensioni variano da piccole serie per la ricerca (da 1/16" a 1/4") a quelle industriali (fino a 4"), gestendo pressioni fino a 10,000 psig.
Regolatori a molla: un sottoinsieme in cui le molle forniscono il carico, regolabile manualmente. Sono compatti ma meno precisi con portate variabili a causa delle variazioni della costante elastica.
Serie elettronica: combinazione di caricamento a cupola con piloti elettronici per controllo automatizzato, adatta per pressioni fino a 5000 psig.
La scelta di ogni tipologia dipende da fattori quali portata, esigenze di precisione e compatibilità dei materiali; l'acciaio inossidabile è spesso utilizzato per ambienti corrosivi.





Applicazioni

I regolatori di contropressione regolabili trovano largo impiego nei settori in cui la stabilità della pressione è fondamentale.

Nel settore petrolifero e del gas, mantengono la pressione nei separatori, nei sistemi di trattamento e nei punti di scarico dell'acqua libera, garantendo un'efficiente separazione dei fluidi e prevenendo danni alle apparecchiature. Le stazioni di compressione e i sistemi di raccolta del gas si affidano a loro per la sicurezza e il controllo del flusso.

I processi chimici traggono vantaggio dalla loro precisione nella gestione dei fluidi reattivi, riducendo i rischi di turbolenza e sovrapressione. L'industria farmaceutica li utilizza in ambienti sterili per un dosaggio e una miscelazione uniformi.

Nei sistemi di campionamento analitico, le valvole BPR garantiscono un flusso costante agli analizzatori bypassando il flusso in eccesso, proteggendo gli strumenti sensibili dalle variazioni di pressione. I sistemi di pompaggio le utilizzano come valvole di sostegno, ricircolando il flusso in eccesso per mantenere la pressione a monte. L'industria alimentare e delle bevande le utilizza per il controllo igienico della pressione nelle linee di lavorazione.

La produzione di energia e il trattamento delle acque utilizzano modelli pilotati per la massima precisione di portata. Nel complesso, la loro adattabilità li rende essenziali per la sicurezza, l'efficienza e la conformità.





Vantaggi e Svantaggi della

I vantaggi dei regolatori di contropressione regolabili includono un controllo preciso della pressione, la riduzione dei danni al sistema e il miglioramento della sicurezza. Minimizzano la turbolenza, prolungano la durata delle apparecchiature e offrono flessibilità grazie alla possibilità di regolazione. I modelli a cupola garantiscono un'elevata stabilità in funzione della portata, mentre quelli automatici sono economici e facili da installare. Gli svantaggi includono la potenziale isteresi nei modelli a molla, che può causare sovrapressione. I modelli a pilotaggio sono più complessi e costosi. La manutenzione, se trascurata, può aumentare i tempi di fermo e un dimensionamento errato può causare inefficienze.





Criteri di selezione

La scelta di un BPR regolabile richiede una valutazione delle esigenze applicative: portata, intervallo di pressione, tipo di fluido e precisione. È importante considerare la durevolezza del materiale per ambienti corrosivi e la modularità per una facile manutenzione. È consigliabile dare priorità a fornitori con un'assistenza clienti affidabile e una reputazione di qualità. Per un'elevata precisione, optare per un sistema a cupola o a pilotaggio; per semplicità, optare per un sistema autonomo.





Linee guida per l'installazione

Un'installazione corretta inizia con il posizionamento del BPR all'estremità della linea per il controllo a monte. Includere un limitatore di portata a monte per consentire la caduta di pressione. Rimuovere eventuali tappi di trasporto prima dell'uso. Per le configurazioni in serie, aggiungere limitatori tra i regolatori per evitare la concorrenza. Assicurarsi che l'alimentazione di gas sia asciutta e regolare gradualmente i setpoint. Utilizzare le linee guida OEM per connessioni e guarnizioni.





Suggerimenti per la manutenzione

La manutenzione prevede controlli giornalieri delle perdite, controlli visivi mensili, ispezioni trimestrali e sostituzioni annuali di membrane e guarnizioni. Pulire con solventi approvati, lubrificare adeguatamente e utilizzare kit di ricostruzione per problemi minori. Risolvere i problemi di sfiato controllando membrane o sedi; sostituire in caso di danni gravi. Documentare le attività per garantire la conformità.

I migliori raccordi per gas in acciaio inossidabile ad alta purezza nel settore petrolifero e del gas
I migliori raccordi per gas in acciaio inossidabile ad alta purezza nel settore petrolifero e del gas


Conclusione

I regolatori di contropressione regolabili sono fondamentali per la gestione della pressione, offrendo affidabilità e adattabilità. Comprendendone i principi e le pratiche, gli ingegneri possono ottimizzare i sistemi per ottenere le massime prestazioni.
