Unità modulare di dosaggio di prodotti chimici (CDU) per la gestione dei prodotti chimici nei processi dei semiconduttori

Unità modulare di dosaggio di prodotti chimici (CDU) per la gestione dei prodotti chimici nei processi dei semiconduttori

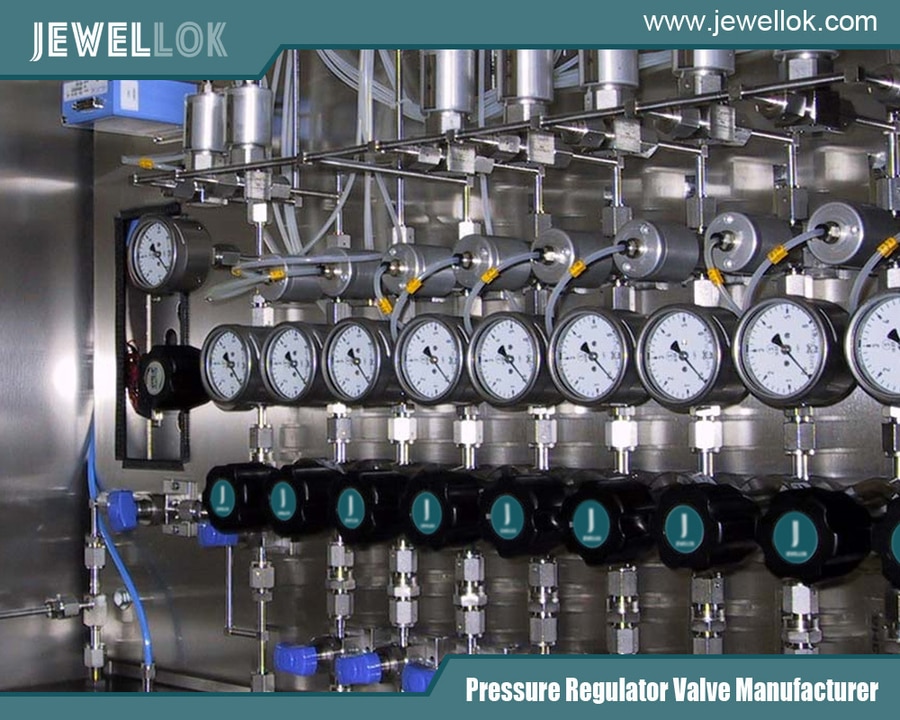

Con la continua evoluzione della produzione di semiconduttori verso nodi di processo più piccoli, una maggiore produttività dei wafer e flussi di processo sempre più complessi, la gestione dei prodotti chimici di processo è diventata un fattore critico per la produttività degli impianti, la stabilità del processo e la sicurezza operativa. Processi di produzione di semiconduttori come la fotolitografia, l'incisione chimica a umido, la pulizia, la rimozione dello strato superficiale e la planarizzazione chimico-meccanica (CMP) richiedono un dosaggio preciso di un'ampia gamma di prodotti chimici, tra cui acidi, basi, solventi, ossidanti e liquidi di processo speciali.

Un'unità di dosaggio chimico (CDU, Chemical Dispense Unit) è un sistema specializzato progettato per immagazzinare, trasferire, condizionare, monitorare e dosare prodotti chimici di processo da fonti sfuse o intermedie alle apparecchiature per la produzione di semiconduttori. Le architetture tradizionali di dosaggio chimico possono essere difficili da modificare quando cambiano la capacità produttiva, il consumo di prodotti chimici o i requisiti di processo. Una CDU modulare offre un'alternativa più flessibile, suddividendo il sistema in moduli funzionali standardizzati che possono essere configurati, ampliati, sostituiti o aggiornati in base alle specifiche esigenze dello stabilimento.

Per gli impianti di produzione di semiconduttori, un'unità di dosaggio chimico modulare ben progettata può migliorare la uniformità dell'erogazione dei prodotti chimici, riducendo al contempo la complessità dell'installazione, i tempi di fermo per manutenzione, i rischi di contaminazione e i costi del ciclo di vita.

Regolatore di grado semiconduttore a purezza ultra elevata a stadio singolo
Regolatore di grado semiconduttore a purezza ultra elevata a stadio singolo
Che cos'è un'unità di dosaggio di prodotti chimici?
Un'unità di dosaggio chimico (CDU) è una piattaforma integrata per la gestione dei prodotti chimici, posizionata tra la fonte di approvvigionamento e le apparecchiature di processo a punto d'uso. A seconda dell'applicazione, la CDU può ricevere prodotti chimici da sistemi di distribuzione di prodotti chimici sfusi, serbatoi di stoccaggio, fusti, contenitori o altre apparecchiature di distribuzione.

Le funzioni principali di un'unità CDU includono in genere:

Ricezione e trasferimento di sostanze chimiche
Controllo di pressione e flusso
Filtrazione
Distribuzione chimica
Pompaggio e dosaggio
Rilevamento delle perdite
Monitoraggio della pressione
Monitoraggio del flusso
Isolamento chimico
Purificazione e drenaggio
Ricircolo dei prodotti chimici di processo
Controllo automatizzato della valvola
Interfaccia tra apparecchiature e processi
La configurazione esatta dipende dalle caratteristiche chimiche, dalla portata richiesta, dalla pressione, dal livello di purezza e dalle apparecchiature di processo.

Nella produzione di semiconduttori, l'unità di distribuzione dei prodotti chimici (CDU) deve fare molto di più che semplicemente spostare il liquido da un punto all'altro. Deve garantire un'erogazione di sostanze chimiche stabile e ripetibile, riducendo al minimo la generazione di particelle, la contaminazione chimica, il volume morto, le perdite e la contaminazione incrociata.

Perché l'architettura modulare è importante
Un'unità CDU convenzionale può essere progettata come un sistema fisso per una specifica linea di processo. Sebbene questo approccio possa funzionare bene per applicazioni stabili, può diventare meno efficiente quando una fabbrica di semiconduttori introduce nuove sostanze chimiche, aumenta la capacità produttiva o modifica le apparecchiature di processo.

Un'unità di distribuzione chimica modulare utilizza sezioni funzionali standardizzate che possono essere assemblate in base ai requisiti dell'applicazione. I moduli tipici possono includere un modulo di ingresso dei prodotti chimici, un modulo di pompaggio, un modulo di filtrazione, un modulo di collettore di valvole, un modulo di misurazione, un modulo di controllo e un modulo di distribuzione al punto di utilizzo.

Questa architettura offre diversi vantaggi.

Configurazione flessibile
I diversi processi di produzione dei semiconduttori richiedono parametri di erogazione dei prodotti chimici differenti. Una piattaforma modulare consente agli ingegneri di selezionare pompe, valvole, filtri, sensori, tubi e componenti di controllo appropriati senza dover riprogettare l'intera unità di controllo del processo (CDU).

Ad esempio, un'applicazione chimica a bassa portata potrebbe richiedere una pompa dosatrice di precisione e una filtrazione fine, mentre un processo ad alta portata potrebbe richiedere una diversa capacità della pompa e un percorso del fluido più ampio.

Espansione più facile
La capacità produttiva può variare nel corso della vita di un impianto di semiconduttori. Un'unità di distribuzione distributiva (CDU) modulare può essere progettata con capacità di espansione, consentendo l'aggiunta di ulteriori canali di distribuzione o connessioni di processo senza dover sostituire completamente il sistema esistente.

Ciò è particolarmente vantaggioso per le fabbriche che utilizzano più strumenti di processo o che stanno espandendo gradualmente la capacità produttiva.

Manutenzione semplificata
La costruzione modulare consente al personale di manutenzione di isolare e sostituire i singoli moduli funzionali. Invece di mettere fuori servizio un'intera unità CDU, i tecnici possono sostituire singolarmente una pompa, un gruppo valvole, un alloggiamento del filtro o un modulo sensore.

Ciò può ridurre i tempi di manutenzione e migliorare la disponibilità del sistema.

Componenti chiave di un'unità CDU modulare
1. Modulo di ingresso dei prodotti chimici
Il modulo di ingresso funge da collegamento tra la fonte chimica e l'unità di trattamento chimico (CDU). Normalmente include valvole di intercettazione, monitoraggio della pressione, filtrazione e opportuni collegamenti di tubazioni.

Per le applicazioni con semiconduttori ad elevata purezza, i materiali a contatto con il fluido devono essere selezionati con cura in base ai requisiti di compatibilità chimica e purezza. I materiali comunemente utilizzati possono includere fluoropolimeri ad elevata purezza, PFA, PTFE, PVDF e componenti in acciaio inossidabile ad elevata purezza.

La progettazione della presa d'aria dovrebbe inoltre ridurre al minimo i tratti morti e il volume interno non necessario.

2. Modulo di pompaggio e dosaggio
Il sistema di pompaggio determina con quale precisione e costanza è possibile trasferire le sostanze chimiche.

A seconda della sostanza chimica e dell'applicazione, le unità di distribuzione chimica (CDU) possono utilizzare pompe a membrana pneumatiche, pompe a trascinamento magnetico, pompe dosatrici di precisione o altre pompe chimiche specializzate.

Nella scelta della pompa è necessario considerare:

Compatibilità chimica
Portata richiesta
Pressione di scarico
La temperatura
Viscosità
Generazione di particelle
Pulsazione
Precisione di erogazione richiesta
Requisiti di manutenzione
Nei processi di produzione di semiconduttori particolarmente sensibili, un flusso stabile e una bassa pulsazione possono essere di fondamentale importanza, poiché le variazioni nell'erogazione dei prodotti chimici possono compromettere l'uniformità del processo.

3. Modulo collettore valvole
Il collettore di valvole controlla la direzione e l'isolamento del flusso chimico. Può contenere valvole normalmente chiuse, valvole normalmente aperte, valvole di ritegno, regolatori di pressione, valvole di spurgo, valvole di scarico e altri componenti per il controllo del flusso.

Un collettore compatto riduce il numero di connessioni individuali e può contribuire a minimizzare l'ingombro del sistema.

Nel caso di sostanze chimiche aggressive o corrosive, i materiali delle valvole e i componenti di tenuta devono essere selezionati in base alla compatibilità chimica a lungo termine piuttosto che alla resistenza a breve termine.

4. Modulo di filtrazione
La filtrazione è una delle funzioni più importanti nel processo di alimentazione dei prodotti chimici per semiconduttori. Le particelle introdotte nel flusso di prodotti chimici di processo possono influire negativamente sulla resa dei wafer e sulle prestazioni del processo.

Un'unità di distribuzione del cloro (CDU) può incorporare filtri a punto d'uso o a monte, a seconda dell'architettura del processo. La selezione dei filtri include considerazioni quali:

Grado di filtrazione
Compatibilità chimica
Capacità di flusso
Calo di pressione
Materiale della membrana filtrante
estraibili
Durata del filtro
Il sistema di filtrazione deve essere progettato in modo da non introdurre perdite di pressione inaccettabili o contaminazioni nel flusso chimico.

5. Modulo di monitoraggio e sensori
Le moderne unità di distribuzione dei prodotti chimici (CDU) integrano sempre più spesso sensori per il monitoraggio in tempo reale delle condizioni di erogazione dei prodotti chimici.

Le misurazioni tipiche includono:

Pressione
Portata
La temperatura
Livello del serbatoio
Rilevamento delle perdite
Stato della pompa
Stato della valvola
A seconda dei requisiti di processo, è possibile integrare nel sistema ulteriori sensori analitici.

Il monitoraggio in tempo reale consente agli operatori e ai sistemi di controllo automatizzati di identificare le condizioni anomale prima che si trasformino in gravi interruzioni del processo.

6. Sistema di controllo
Il sistema di controllo coordina pompe, valvole, sensori, allarmi, interblocchi e la comunicazione con l'infrastruttura di controllo della fabbrica di semiconduttori.

Un controllore logico programmabile (PLC) o una piattaforma di controllo industriale possono essere utilizzati per eseguire sequenze operative predefinite come il trasferimento di sostanze chimiche, il lavaggio, lo spurgo, l'erogazione e l'arresto.

Le funzioni di controllo più importanti possono includere:

Avvio e spegnimento automatici
Protezione dalla pressione
Verifica del flusso
Allarmi di perdite
Interblocchi della pompa
Verifica della posizione della valvola
Monitoraggio della pressione differenziale del filtro
Arresto di emergenza
Avvisi di manutenzione preventiva
L'architettura di controllo dovrebbe inoltre fornire agli operatori informazioni chiare sullo stato di avanzamento.

Compatibilità chimica e selezione dei materiali
La selezione dei materiali è fondamentale per l'affidabilità del CDU. I prodotti chimici utilizzati nei processi di produzione dei semiconduttori possono essere altamente corrosivi, ossidanti, reattivi o a base di solventi. Un materiale che si comporta bene con un determinato prodotto chimico può degradarsi rapidamente se esposto a un altro.

Pertanto, gli ingegneri dovrebbero valutare tutti i componenti a contatto con il fluido, inclusi tubi, valvole, membrane delle pompe, guarnizioni, raccordi, filtri e interfacce dei sensori.

Per le applicazioni che richiedono un'elevata purezza, la scelta dei materiali deve tenere conto non solo della compatibilità chimica, ma anche del controllo della contaminazione. I componenti devono possedere caratteristiche superficiali e qualità di fabbricazione adeguate al livello di purezza chimica richiesto.

Laddove siano necessari componenti metallici, per applicazioni idonee si può prendere in considerazione l'acciaio inossidabile ad elevata purezza come il 316L. Per sostanze chimiche altamente aggressive, i percorsi fluidici a base di fluoropolimeri possono offrire dei vantaggi.

Controllo della contaminazione
Il controllo della contaminazione è un requisito fondamentale nella gestione chimica dei semiconduttori.

Un'unità CDU modulare dovrebbe essere progettata per ridurre al minimo:

Generazione di particelle
Contaminazione metallica
Contaminazione organica
Contaminazione chimica incrociata
Volume morto
Accumulo di sostanze chimiche residue
La progettazione del percorso del fluido è quindi di fondamentale importanza. Superfici interne lisce, instradamento ottimizzato, tecnologie di connessione appropriate e riduzione al minimo dei tratti morti possono contribuire a migliorare la pulizia.

Quando diverse sostanze chimiche vengono manipolate all'interno dello stesso impianto, potrebbero essere necessari percorsi dei fluidi indipendenti e strategie di isolamento attentamente progettate per prevenire la contaminazione incrociata.

Anche l'assemblaggio pulito e le procedure di produzione controllate sono essenziali. Un CDU di alta qualità deve essere assemblato, pulito, testato e confezionato in conformità ai requisiti di pulizia dell'applicazione a semiconduttore a cui è destinato.

Automazione e monitoraggio digitale
L'automazione sta trasformando la gestione dei prodotti chimici da un'attività monitorata manualmente a un processo basato sui dati.

Un moderno sistema CDU modulare è in grado di comunicare informazioni operative ai sistemi di automazione industriale, consentendo agli ingegneri di monitorare il consumo di prodotti chimici, la pressione di erogazione, la stabilità del flusso, lo stato delle apparecchiature, gli allarmi e le condizioni di manutenzione.

I dati raccolti dall'unità CDU possono anche supportare la manutenzione predittiva. Ad esempio, variazioni nelle prestazioni della pompa, nella caduta di pressione del filtro o nel comportamento del flusso possono indicare che è necessaria la manutenzione.

Questo approccio può contribuire a ridurre i tempi di inattività imprevisti e a migliorare l'affidabilità complessiva dell'infrastruttura di distribuzione dei prodotti chimici.

Considerazioni sulla sicurezza
La gestione delle sostanze chimiche richiede una strategia di sicurezza completa. Un'unità di trattamento chimico (CDU) dovrebbe includere adeguate funzioni di contenimento, rilevamento delle perdite, isolamento, interfacce di ventilazione e arresto di emergenza, in base alle caratteristiche della sostanza chimica e ai requisiti dell'impianto.

La progettazione della sicurezza dovrebbe tenere conto di potenziali scenari quali:

Perdita chimica
Sovrapressione
Guasto della pompa
Malfunzionamento della valvola
interruzione della fornitura di servizi pubblici
Guasto del sensore
Flusso chimico inatteso
Arresto di emergenza
I sistemi di interblocco possono prevenire condizioni operative potenzialmente pericolose. Ad esempio, il sistema di controllo può interrompere il trasferimento di sostanze chimiche quando vengono rilevate condizioni anomale di pressione, flusso o perdite.

L'unità CDU dovrebbe inoltre essere integrata nei sistemi più ampi di sicurezza chimica e di gestione degli impianti della fabbrica.

Unità CDU modulare vs. unità CDU fissa convenzionale
La differenza principale tra architetture modulari e convenzionali risiede nella flessibilità.

Un'unità CDU fissa può essere ottimizzata per una specifica configurazione di processo, offrendo una soluzione semplice quando i requisiti sono stabili. Tuttavia, le modifiche possono richiedere un lavoro di progettazione e installazione significativo.

Un'unità CDU modulare offre interfacce standardizzate e sezioni funzionali sostituibili. Ciò la rende più adatta agli impianti di semiconduttori, dove i requisiti di processo possono evolversi rapidamente.

I principali vantaggi includono:

Personalizzazione del sistema più rapida
Espansione della capacità più semplice
Manutenzione semplificata
Riduzione delle modifiche ingegneristiche
Miglioramento della standardizzazione dei componenti
Integrazione più semplice con l'automazione
Potenziali costi del ciclo di vita inferiori
L'architettura ottimale dipende in definitiva dall'applicazione chimica, dalla configurazione dello stabilimento, dalla produttività, dai requisiti di purezza e dalla strategia operativa.

Linee guida per l'ingegneria e la selezione
Quando si specifica un'unità modulare di erogazione di prodotti chimici, gli ingegneri dovrebbero valutare l'intero processo di erogazione dei prodotti chimici anziché selezionare i singoli componenti in modo indipendente.

I parametri chiave includono il tipo di sostanza chimica, la concentrazione, la temperatura, la viscosità, la portata, la pressione di alimentazione, la pressione di erogazione, la purezza richiesta, il livello di filtrazione, la precisione di dosaggio e il numero di connessioni al punto di utilizzo.

Il sistema dovrebbe essere valutato anche in vista di future espansioni. Progettare spazi adeguati, allacciamenti alle utenze, interfacce di comunicazione e punti di connessione modulari durante l'installazione iniziale può semplificare notevolmente i futuri aggiornamenti.

Un altro aspetto importante da considerare è la manutenibilità. I ​​componenti che richiedono una sostituzione regolare devono essere accessibili senza dover intervenire su altre sezioni dell'unità CDU.

Applicazioni nella produzione di semiconduttori
Le unità CDU modulari possono supportare un'ampia gamma di applicazioni di produzione di semiconduttori, tra cui banchi a umido, sistemi di pulizia, processi di incisione, processi di stripping, distribuzione di prodotti chimici per la fotolitografia, erogazione di prodotti chimici per la lucidatura chimico-meccanica (CMP) e altre applicazioni chimiche speciali.

Possono inoltre essere integrati con sistemi di erogazione di prodotti chimici più ampi, sistemi di distribuzione di prodotti chimici sfusi e apparecchiature di erogazione al punto di utilizzo.

Con l'espansione della produzione di semiconduttori verso applicazioni logiche avanzate, memorie, semiconduttori di potenza, MEMS e semiconduttori composti, un'infrastruttura flessibile per l'erogazione di sostanze chimiche diventerà sempre più importante.

i migliori 10 regolatori di pressione del gas ad altissima purezza in India
i migliori 10 regolatori di pressione del gas ad altissima purezza in India
Conclusione
Un'unità modulare di dosaggio chimico (CDU) offre ai produttori di semiconduttori una piattaforma flessibile per la gestione sicura, accurata e costante dei prodotti chimici di processo. Integrando funzioni di trasferimento chimico, pompaggio, filtrazione, controllo delle valvole, monitoraggio, automazione e sicurezza in un'architettura modulare, una CDU può adattarsi alle mutevoli esigenze di produzione, semplificando al contempo la manutenzione e l'espansione del sistema.

La progettazione più efficace di un'unità di distribuzione di prodotti chimici (CDU) non si limita a un semplice insieme di pompe e valvole. Si tratta di una soluzione completa per la gestione dei prodotti chimici, progettata tenendo conto della compatibilità chimica, del controllo della contaminazione, della stabilità del processo, dell'automazione, della sicurezza e dell'affidabilità del ciclo di vita.

Per le fabbriche di semiconduttori che cercano un'infrastruttura scalabile per l'erogazione di sostanze chimiche, la tecnologia modulare CDU offre una soluzione pratica per un'architettura di sistema standardizzata, un'implementazione più rapida, una manutenzione più semplice e un migliore controllo del processo. Con l'aumentare delle esigenze dei processi di produzione dei semiconduttori, la capacità di gestire con precisione ogni fase dell'erogazione delle sostanze chimiche rimarrà un elemento essenziale per ottenere una produzione stabile e un'elevata resa produttiva.

Per maggiori informazioni sulle unità modulari di dosaggio chimico (CDU) per la gestione dei prodotti chimici nei processi di produzione di semiconduttori, è possibile visitare il sito web di Jewellok all'indirizzo https://www.jewellok.com/.
