In che modo i produttori di valvole a membrana industriali bilanciano la capacità di flusso della valvola (valore Cv) con le sue prestazioni di tenuta?

In che modo i produttori di valvole a membrana industriali bilanciano la capacità di flusso della valvola (valore Cv) con le sue prestazioni di tenuta?

Le valvole a membrana industriali sono componenti essenziali in settori come l'industria chimica, farmaceutica, il trattamento delle acque e l'industria mineraria, dove gestiscono fluidi corrosivi, abrasivi o ad elevata purezza. Queste valvole utilizzano una membrana flessibile per isolare il fluido di processo dalle parti meccaniche della valvola, garantendo una tenuta affidabile e controllando al contempo il flusso. La capacità di flusso, quantificata dal valore Cv (coefficiente di flusso che rappresenta i galloni al minuto di acqua a 60 °F che attraversano la valvola con una caduta di pressione di 1 psi), deve essere bilanciata con le prestazioni di tenuta per garantire efficienza, sicurezza e durata.

I produttori si trovano ad affrontare un compromesso intrinseco: massimizzare il Cv per un'elevata portata può compromettere la capacità della valvola di ottenere una chiusura a tenuta stagna, soprattutto in presenza di pressioni, temperature o condizioni del fluido variabili. Al contrario, progetti che privilegiano la tenuta possono limitare il flusso, con conseguenti maggiori cadute di pressione e una riduzione dell'efficienza del sistema. Questo equilibrio si ottiene attraverso un'attenta selezione dei materiali, ottimizzazioni geometriche e caratteristiche innovative che migliorano entrambi i parametri senza compromessi significativi.

Questo articolo esamina come i produttori affrontano questa sfida, basandosi su standard di settore come ASME BPE e MSS SP-88. Esplora elementi progettuali chiave, come le forme delle membrane e i percorsi del flusso del corpo valvola, che migliorano simultaneamente il Cv e la tenuta. Analizzando configurazioni a stramazzo e a passaggio diretto, insieme a materiali avanzati e innovazioni di produttori leader come Saunders (Crane), GEMÜ, ITT Pure-Flo e Dia-Flo, evidenziamo strategie pratiche per ottimizzare le prestazioni delle valvole in applicazioni impegnative.

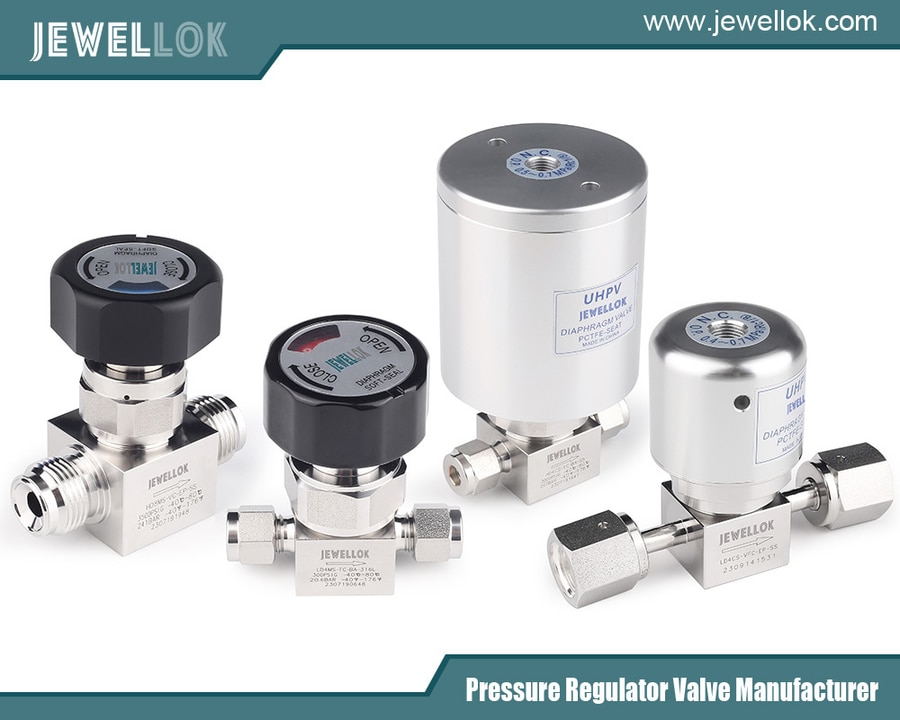

Valvole per bombole di gas ad altissima purezza
Valvole per bombole di gas ad altissima purezza


Comprensione delle valvole a membrana industriali e dei loro componenti principali

Le valvole a membrana funzionano flettendo una membrana contro una sede o uno stramazzo per regolare o interrompere il flusso. A differenza delle valvole a globo o a sfera, non hanno guarnizioni di tenuta sullo stelo, eliminando potenziali percorsi di perdita e rendendole ideali per ambienti sanitari o pericolosi. La membrana funge sia da elemento di tenuta che da meccanismo di controllo del flusso, pressata da un compressore collegato a uno stelo o a un attuatore.

Esistono due tipologie principali: a stramazzo e a passaggio diretto (a passaggio pieno). Le valvole a stramazzo presentano uno stramazzo rialzato nel corpo contro cui si appoggia la membrana, offrendo una regolazione precisa e un'eccellente tenuta, ma con una certa limitazione del flusso. Le valvole a passaggio diretto offrono un percorso libero, massimizzando il Cv per fanghi o fluidi ad alta viscosità, sebbene possano compromettere la precisione di tenuta in condizioni di vuoto o bassa pressione.

I produttori bilanciano queste caratteristiche selezionando materiali come EPDM, Viton o PTFE per le membrane, che offrono resistenza chimica e durata. Ad esempio, le membrane in PTFE con supporti in elastomero riducono il flusso a freddo (deformazione permanente) mantenendo al contempo la flessibilità di tenuta. I corpi valvola, realizzati in acciaio inossidabile 316L, ghisa o rivestiti in PFA/ETFE, migliorano la resistenza alla corrosione senza ostacolare il flusso. Gli attuatori, manuali, pneumatici o elettrici, ottimizzano ulteriormente il controllo, con caratteristiche come i finecorsa che impediscono la sovracompressione che potrebbe danneggiare la tenuta, preservando al contempo il CV. Capacità di portata nelle valvole a membrana:



Il ruolo del CV

Il valore Cv è un parametro fondamentale per valutare l'efficienza di flusso di una valvola. Nelle valvole a membrana, il Cv è in genere inferiore rispetto alle valvole a saracinesca o a sfera a causa dell'interazione della membrana con il percorso del flusso, ma le ottimizzazioni possono aumentarlo significativamente. Ad esempio, una valvola a stramazzo da 2 pollici potrebbe avere un Cv di 150 senza rivestimento, scendendo a 9 al 10% di apertura per un controllo preciso, mentre una valvola a passaggio diretto raggiunge un Cv di 275 alla massima apertura, ideale per una caduta di pressione minima nelle applicazioni con fanghi.

I produttori migliorano il Cv semplificando il corpo valvola per ridurre la turbolenza e le zone stagnanti. Nei modelli ad alta purezza, come Pure-Flo di ITT, i corpi forgiati con superfici elettrolucidate (Ra 0.25-0.8 μm) riducono al minimo l'attrito, aumentando il Cv del 10-20% rispetto alle alternative ottenute tramite fusione. I materiali di rivestimento, come ETFE o PFA, forniscono interni lisci che mantengono un Cv elevato e resistono all'abrasione.

Tuttavia, un Cv elevato può compromettere la stabilità del sistema se non bilanciato. Una sovrastima del Cv porta a valvole sottodimensionate e a cadute di pressione eccessive, mentre una sottostima causa sovradimensionamento e inefficienze. Gli strumenti di dimensionamento considerano fattori come la velocità del fluido (8-10 fps per fanghi, 15-20 fps per fluidi puliti) e i valori di pressione (fino a 150-200 psi). Nelle valvole GEMÜ, il Cv intrinseco inferiore è compensato da design adatti a fluidi viscosi, dove l'isolamento della membrana previene la contaminazione senza sacrificare la portata necessaria.

Anche l'integrazione dell'attuatore gioca un ruolo importante: i modelli pneumatici con posizionatori consentono un Cv variabile tramite la regolazione della corsa, consentendo un controllo dinamico del flusso senza restrizioni permanenti.



Prestazioni di tenuta: garantire l'integrità a tenuta stagna

La tenuta nelle valvole a membrana è ottenuta tramite la compressione della membrana contro la sede, garantendo un isolamento ermetico. Questa progettazione elimina le perdite esterne, cruciali per la gestione di fluidi tossici o sterili, con prestazioni che spesso superano 1×10⁻⁶ atm-cc/sec di perdita interna per gli elastomeri.

La chiave per la tenuta è la resilienza del materiale. I diaframmi in PTFE offrono una resistenza chimica superiore, ma possono risentire del flusso a freddo; il supporto con cuscinetti in EPDM o Viton distribuisce le sollecitazioni, prolungando la durata a migliaia di cicli. Nelle valvole Saunders, le doppie nervature di tenuta sui diaframmi in PTFE riducono la coppia di chiusura garantendo al contempo una tenuta stagna al 100% secondo MSS SP-88, anche in presenza di particolato.

I modelli a stramazzo eccellono nella tenuta grazie al supporto dello stramazzo, consentendo un servizio di vuoto fino a 0.1 micron, mentre i modelli a passaggio diretto si basano esclusivamente sulla resilienza del diaframma, limitandosi a pressioni positive. Innovazioni come il sistema di compensazione termica EnviZion di ITT mantengono costante la forza di tenuta durante i cicli di temperatura (fino a 300 °F), prevenendo il degrado senza dover ricorrere a un nuovo serraggio.

I test includono prove idrostatiche del guscio (ad esempio, 240 psi per le taglie piccole) e test di tenuta della sede. Rivestimenti come butile o neoprene migliorano la tenuta in ambienti abrasivi assorbendo gli urti, mentre i fori di drenaggio rilevano tempestivamente i guasti.



Bilanciamento tra CV e sigillatura: strategie del produttore

Bilanciare Cv e tenuta richiede un approccio olistico, poiché il miglioramento di uno può compromettere l'altro. I produttori utilizzano progettazione iterativa, simulazione e scienza dei materiali per ottimizzare. Ad esempio, le valvole a stramazzo danno priorità alla tenuta con Cv controllato per la strozzatura (ad esempio, riduzioni del Cv dell'11-25% nelle configurazioni a blocco), mentre le valvole a passaggio diretto massimizzano il Cv (fino a 10,300 per DN350) per applicazioni ad alta portata, compensando la capacità di gestire il vuoto.

La scelta del materiale è fondamentale: le membrane rinforzate (tessuto in EPDM) resistono a pressioni elevate (fino a 16 bar) senza compromettere la flessibilità di tenuta o limitare il flusso. Nei modelli GEMÜ, l'isolamento per fluidi corrosivi mantiene la tenuta senza aumentare il Cv oltre i limiti di sicurezza.

Gli attuatori contribuiscono al bilanciamento; le unità pneumatiche fail-safe con posizionatori regolano la corsa per Cv variabili, garantendo la tenuta in chiusura. Le valvole di scarico a doppio campo, come quelle Dia-Flo, utilizzano due compressori: uno interno per una tenuta di precisione a basso Cv, uno esterno per una portata ad alto Cv, con capacità fino a 100 psi.

I compromessi sono mitigati da scelte specifiche per l'applicazione. Nel settore farmaceutico, un basso Cv è accettabile per una tenuta superiore (ad esempio, conformità ASME BPE con L/D = 2:1 per i rami morti). Per i fanghi minerari, i design a passaggio diretto ad alto Cv incorporano diaframmi resilienti (ad esempio, Ultimate XA) per la tenuta nonostante la presenza di solidi fino al 30%.

L'equilibrio tra costi e prestazioni è fondamentale; un'eccessiva ingegnerizzazione per ottenere il massimo Cv aumenta i costi dei materiali, mentre una tenuta inadeguata aumenta la manutenzione. Produttori come ITT utilizzano design modulari per una manutenzione rapida, preservando entrambi i parametri nel tempo.



Progetti strutturali specifici per miglioramenti simultanei

Alcuni progetti migliorano efficacemente sia il Cv che la tenuta:

Forma e materiali del diaframma: i diaframmi sagomati e stampati chiusi (ad esempio, il PTFE in 2 pezzi di Dia-Flo con supporto in EPDM) si adattano perfettamente per la tenuta, riducendo al minimo la resistenza in posizione aperta e aumentando il Cv grazie alla riduzione della turbolenza. Invertiti durante l'installazione, evitano la delaminazione. Le forme in PTFE a doppia nervatura di Saunders distribuiscono la forza, riducendo la coppia (migliorando l'usabilità) e migliorando la durata, mantenendo così un Cv elevato senza usura delle guarnizioni. I diaframmi TMZ di ITT con supporto migliorato ottimizzano la resistenza all'usura, supportando un Cv fino a 46 in valvole da 2 pollici e garantendo al contempo una tenuta termicamente stabile. I dadi flottanti caricano uniformemente il diaframma, prevenendo sollecitazioni puntuali che potrebbero ridurre il Cv o causare perdite.
Percorso del flusso del corpo valvola: i percorsi semplificati e privi di cavità nel tipo a stramazzo (ad esempio, tipo Saunders A) riducono il ritardo e la turbolenza, aumentando il Cv (ad esempio, DN50 Cv 80) e facilitando la pulizia per una migliore tenuta. Il design a passaggio pieno del tipo KB a passaggio diretto raggiunge un Cv di 588 per DN100, con nervature energizzanti sui diaframmi che garantiscono la tenuta anche in caso di flusso senza ostruzioni. I corpi forgiati Pure-Flo con angoli di drenaggio di 30° riducono al minimo i rami morti, migliorando il drenaggio (integrità della tenuta) e l'efficienza del flusso. Lo stramazzo sagomato di Dia-Flo riduce al minimo le tasche, supportando la tenuta sotto vuoto e valori di Cv come 310 nelle configurazioni a doppio range.
Innovazioni: la compensazione termica di EnviZion applica una forza costante a 360°, prevenendo la formazione di fessure di tenuta durante i cicli e mantenendo il Cv nelle applicazioni ad alta temperatura. Il montaggio e la rotazione senza utensili riducono i tempi di fermo, preservando le prestazioni. I rivestimenti Line-Lok impediscono la flessione sugli stramazzi, combinando la resistenza all'abrasione (elevato Cv) con una tenuta a prova di perdite. Il design di isolamento di GEMÜ per fluidi viscosi bilancia un basso Cv con una tenuta esente da contaminazioni. Queste caratteristiche, conformi agli standard FDA/USDA, consentono guadagni simultanei: ad esempio, un miglioramento del Cv del 10-25% grazie a rivestimenti lisci senza perdite di tenuta.


Esempi pratici e casi di studio

Negli impianti cloro-soda, le valvole a stramazzo Saunders con membrane in PTFE bilanciano un Cv di 1980 (DN250) per il flusso acido con tenuta stagna contro gli agenti corrosivi. I processi SIP farmaceutici utilizzano valvole ITT EnviZion, dove la compensazione termica mantiene la tenuta durante cicli a 150 °C, supportando un Cv di 46 per un trasferimento efficiente dei fluidi senza contaminazione. I fanghi minerari utilizzano design a flusso diretto Dia-Flo, che raggiungono un Cv di 209 (rivestimento da 2 pollici) con membrane in butile resiliente per la tenuta in presenza di solidi al 30%. Le valvole GEMÜ nell'industria alimentare gestiscono fluidi viscosi con un Cv basso ma una tenuta superiore, riducendo i tempi di fermo. Questi casi dimostrano come i design personalizzati ottimizzino entrambi i parametri.

produttori di raccordi ad altissima purezza in Cina
produttori di raccordi ad altissima purezza in Cina
Conclusione

I produttori di valvole a membrana industriali bilanciano il coefficiente di flusso (Cv) e la tenuta attraverso progetti strategici che affrontano i compromessi mediante materiali, geometria e innovazioni. Le valvole a diaframma privilegiano la tenuta con un Cv controllato, mentre quelle a flusso diretto massimizzano la portata; le valvole ibride, come quelle a doppia gamma, offrono versatilità. I ​​miglioramenti strutturali, come le membrane sagomate, i percorsi di flusso ottimizzati e la compensazione termica, migliorano entrambi gli aspetti simultaneamente, come si può osservare nei prodotti di Saunders, GEMÜ, ITT e Dia-Flo.

I progressi futuri potrebbero integrare sensori intelligenti per il monitoraggio in tempo reale, perfezionando ulteriormente questo equilibrio. Gli ingegneri dovrebbero selezionare la valvola in base al mezzo, alla pressione e all'applicazione, utilizzando calcoli e standard Cv per garantire prestazioni ottimali. In definitiva, queste valvole migliorano l'affidabilità del sistema, riducendo i costi e l'impatto ambientale nei settori critici.
