Regolatore di pressione ad altissima purezza per sistemi a gas di grado elettronico

Regolatore di pressione ad altissima purezza per sistemi a gas di grado elettronico

Nella produzione di semiconduttori, nella produzione di fotovoltaico, nella fabbricazione di LED, nella produzione di display a schermo piatto e in altri settori dell'elettronica avanzata, i gas di processo devono essere erogati con purezza, stabilità e precisione eccezionali. Anche tracce minime di umidità, ossigeno, idrocarburi, particelle o contaminazione metallica possono compromettere i processi produttivi più delicati e ridurre la resa del prodotto. Per questo motivo, il regolatore di pressione è diventato un componente fondamentale dei moderni sistemi di erogazione di gas per applicazioni elettroniche.

Un regolatore di pressione ad altissima purezza è specificamente progettato per ridurre e controllare la pressione del gas, minimizzando al contempo la contaminazione e mantenendo condizioni di processo stabili. A differenza dei regolatori industriali convenzionali, i regolatori UHP richiedono materiali, finiture superficiali, configurazioni interne, tecnologie di tenuta e processi di produzione attentamente controllati.

Per i gas di grado elettronico come azoto (N₂), idrogeno (H₂), ossigeno (O₂), argon (Ar), elio (He), anidride carbonica (CO₂) e gas di processo speciali, la scelta del regolatore di pressione appropriato è essenziale per mantenere la qualità del gas e garantire un funzionamento affidabile dell'intero sistema di distribuzione del gas.


Che cos'è un regolatore di pressione ad altissima purezza?
Un regolatore di pressione ad altissima purezza è un dispositivo di controllo della pressione di precisione utilizzato per ridurre un'elevata pressione del gas in ingresso a una pressione controllata a valle. Viene comunemente installato in armadi per gas, pannelli per gas, sistemi di distribuzione di gas sfuso, sistemi a punto d'uso e apparecchiature per processi di semiconduttori.

Il regolatore è tipicamente costituito da un corpo a pressione, un diaframma o meccanismo di rilevamento, un gruppo molla, una sede valvola, connessioni di ingresso e uscita e un meccanismo di regolazione. Durante il funzionamento, il regolatore bilancia automaticamente la pressione in ingresso, la pressione in uscita e la forza di rilevamento interna per mantenere la pressione desiderata a valle.

Nelle applicazioni con gas di grado elettronico, il regolatore deve fare molto di più che semplicemente controllare la pressione. Deve anche prevenire la contaminazione esterna, ridurre al minimo la generazione di particelle interne, limitare l'assorbimento e il desorbimento del gas e mantenere prestazioni costanti per lunghi periodi di funzionamento.

Questa combinazione di controllo della pressione e controllo della contaminazione distingue i regolatori UHP dai regolatori di gas industriali standard.

Perché la regolazione della pressione è fondamentale nei sistemi elettronici del gas
I processi di produzione elettronica spesso richiedono che i gas vengano erogati a pressioni e flussi controllati con precisione. Fluttuazioni di pressione eccessive possono influenzare i regolatori di flusso di massa, le camere di processo, le velocità di deposizione, le condizioni di incisione e le reazioni chimiche.

Ad esempio, i processi di lavorazione dei semiconduttori come la deposizione chimica da fase vapore (CVD), la deposizione di strati atomici (ALD), l'incisione al plasma, l'impiantazione ionica e la pulizia possono richiedere condizioni di erogazione del gas strettamente controllate. Un regolatore con pressione di uscita instabile può causare variazioni nel flusso di gas, compromettendo potenzialmente la coerenza del processo.

Un regolatore di pressione UHP opportunamente selezionato offre diversi importanti vantaggi:

Pressione a valle stabile
Migliore ripetibilità del processo
Rischio di contaminazione ridotto
Fornitura di gas affidabile
Migliore compatibilità con apparecchiature di processo sensibili
Minor rischio di danni alle apparecchiature dovuti alla pressione.
Miglioramento della sicurezza complessiva del sistema del gas.
In un ambiente di produzione di semiconduttori ad alto valore aggiunto, anche un piccolo problema di controllo della pressione può avere conseguenze operative significative. Pertanto, il regolatore dovrebbe essere considerato una parte importante dell'intera architettura di erogazione del gas, piuttosto che un componente isolato.

Materiali per regolatori ad altissima purezza
La scelta dei materiali influisce direttamente sulla pulizia, la durata e la compatibilità chimica di un regolatore di pressione.

L'acciaio inossidabile 316L è ampiamente utilizzato per i componenti dei sistemi a gas UHP grazie alla sua resistenza alla corrosione, alla resistenza meccanica e all'idoneità per applicazioni ad alta purezza. Per le applicazioni più esigenti nel settore dei semiconduttori, possono essere specificati acciai inossidabili di qualità superiore e processi di lavorazione del materiale controllati per ridurre al minimo le impurità e migliorare le caratteristiche superficiali.

Le superfici interne a contatto con il fluido di processo sono particolarmente importanti perché entrano in contatto diretto con il gas. Materiali selezionati in modo inadeguato possono introdurre contaminanti attraverso corrosione, generazione di particelle, degassamento o reazioni chimiche.

A seconda dell'applicazione, i produttori di regolatori possono utilizzare anche materiali speciali per diaframmi, guarnizioni, sedi valvole e altri componenti ingegnerizzati. Questi materiali devono essere selezionati in base al tipo di gas, all'intervallo di pressione, alla temperatura, alla compatibilità chimica e al livello di purezza richiesto.

Nel caso di gas speciali corrosivi o reattivi, la compatibilità dei materiali diventa particolarmente importante. Il regolatore deve essere valutato in base alla specifica composizione chimica del gas, anziché essere selezionato esclusivamente in base alle specifiche di pressione.

Finitura superficiale e pulizia interna
La finitura superficiale è un altro fattore critico nelle applicazioni con gas ad altissima pressione.

Le superfici interne ruvide possono creare aree microscopiche in cui possono accumularsi umidità, particelle e contaminanti. Questi contaminanti possono successivamente essere rilasciati nel flusso di gas e trasportati verso apparecchiature di processo sensibili.

I regolatori UHP di alta qualità utilizzano pertanto finiture superficiali interne attentamente controllate. L'elettrolucidatura può essere utilizzata in applicazioni impegnative per migliorare la levigatezza della superficie, la resistenza alla corrosione e la pulibilità.

Anche la pulizia durante il processo produttivo è di fondamentale importanza. Un regolatore realizzato con materiali di alta qualità può comunque compromettere un sistema a gas se assemblato in un ambiente non controllato o contaminato durante la produzione.

La produzione di UHP richiede in genere procedure controllate di pulizia, assemblaggio, ispezione, imballaggio e manipolazione. I componenti possono essere puliti utilizzando processi specializzati per rimuovere oli, particelle, umidità e altri residui prima dell'assemblaggio finale.

Il regolatore deve quindi essere protetto dalla contaminazione durante lo stoccaggio e il trasporto, spesso mediante imballaggi sigillati e manipolazione controllata.

Progettazione del diaframma e controllo della pressione
Il diaframma è uno dei componenti più importanti in un regolatore di pressione di precisione. Separa il meccanismo di rilevamento dal flusso di gas e controlla il movimento della valvola di regolazione.

Nelle applicazioni ad alta purezza, i regolatori a membrana sono spesso preferiti perché il design a membrana può ridurre al minimo l'uso di guarnizioni scorrevoli e limitare le potenziali vie di contaminazione.

Il diaframma deve garantire una sensibilità affidabile, mantenendo al contempo l'integrità meccanica nel corso di ripetuti cicli di pressione. Le sue caratteristiche influenzano la risposta del regolatore, la stabilità della pressione e l'affidabilità a lungo termine.

Un gruppo diaframma opportunamente progettato può fornire un controllo preciso della pressione, riducendo al minimo il volume morto e la potenziale contaminazione. Ciò è particolarmente importante nei sistemi a gas per semiconduttori, dove il tempo di residenza del gas e il volume interno possono influenzare le prestazioni del sistema.

Stabilità della pressione e prestazioni di flusso
La stabilità della pressione è un parametro prestazionale fondamentale nella scelta di un regolatore di gas di tipo elettronico.

Due concetti importanti sono l'effetto della pressione di alimentazione e il calo di pressione. L'effetto della pressione di alimentazione descrive come le variazioni della pressione in ingresso possono influenzare la pressione in uscita. Il calo di pressione si riferisce alle variazioni della pressione a valle all'aumentare della domanda di gas.

Un regolatore UHP ad alte prestazioni dovrebbe mantenere una pressione di uscita stabile nell'intero intervallo operativo previsto.

Ad esempio, se il consumo di gas varia rapidamente durante un processo di produzione di semiconduttori, il regolatore deve reagire in modo appropriato senza generare fluttuazioni di pressione eccessive. Una regolazione della pressione inadeguata può causare un flusso instabile a valle e influire negativamente sulle apparecchiature di processo.

Il dimensionamento del regolatore è quindi essenziale. Il regolatore deve essere selezionato in base alla pressione di ingresso, alla pressione di uscita, alla portata richiesta, alle proprietà del gas, alla temperatura e alle condizioni operative previste.

Dimensionare il regolatore in modo eccessivo o insufficiente può entrambi comportare prestazioni indesiderate.

Tecnologie di connessione per sistemi a gas ad altissima pressione
Un altro aspetto fondamentale da considerare è la progettazione dei collegamenti. I sistemi a gas per applicazioni elettroniche utilizzano comunemente collegamenti saldati o raccordi a tenuta stagna ad alta integrità.

Le connessioni a tenuta frontale, comprese le configurazioni di tipo VCR, possono fornire una tenuta metallo-metallo affidabile per applicazioni con gas ad alta purezza. Una corretta installazione contribuisce a ridurre i rischi di perdite e contaminazione.

Le giunzioni saldate possono ridurre ulteriormente al minimo i potenziali punti di perdita e il volume morto. Sono spesso utilizzate in quadri elettrici e linee di distribuzione del gas installati in modo permanente, dove l'integrità a lungo termine è una priorità.

La scelta tra connessioni con tenuta frontale rimovibile e configurazioni saldate dipende dall'architettura del sistema, dai requisiti di manutenzione, dalle condizioni di installazione e dalle specifiche di processo.

Indipendentemente dal tipo di connessione, è fondamentale seguire procedure di installazione corrette. Un montaggio improprio, una coppia di serraggio eccessiva, superfici di tenuta danneggiate o contaminazione durante l'installazione possono compromettere l'intero impianto del gas.

Controllo della tenuta stagna e della contaminazione
La prevenzione delle perdite è fondamentale per la fornitura di gas di grado elettronico.

Un regolatore di pressione deve mantenere un'elevata tenuta stagna per tutta la sua vita operativa. Le perdite esterne possono consentire l'ingresso di contaminanti atmosferici nel sistema del gas, mentre le perdite interne possono influire sulla stabilità della pressione e sul consumo di gas.

Nelle applicazioni a semiconduttore, il test di tenuta all'elio è comunemente utilizzato come metodo per valutare l'integrità dei componenti gassosi ad elevata purezza.

Oltre alla tenuta stagna, è necessario considerare anche la pulizia interna. Le particelle generate all'interno del regolatore possono viaggiare a valle e potenzialmente contaminare filtri, regolatori di flusso di massa, camere di processo o wafer.

Per questo motivo, i regolatori UHP devono essere fabbricati, puliti, testati e confezionati in conformità ai requisiti di pulizia dell'applicazione di destinazione.

Applicazioni nella produzione di semiconduttori ed elettronica
I regolatori di pressione ad altissima purezza sono utilizzati in numerose applicazioni della produzione elettronica.

Fabbricazione di semiconduttori

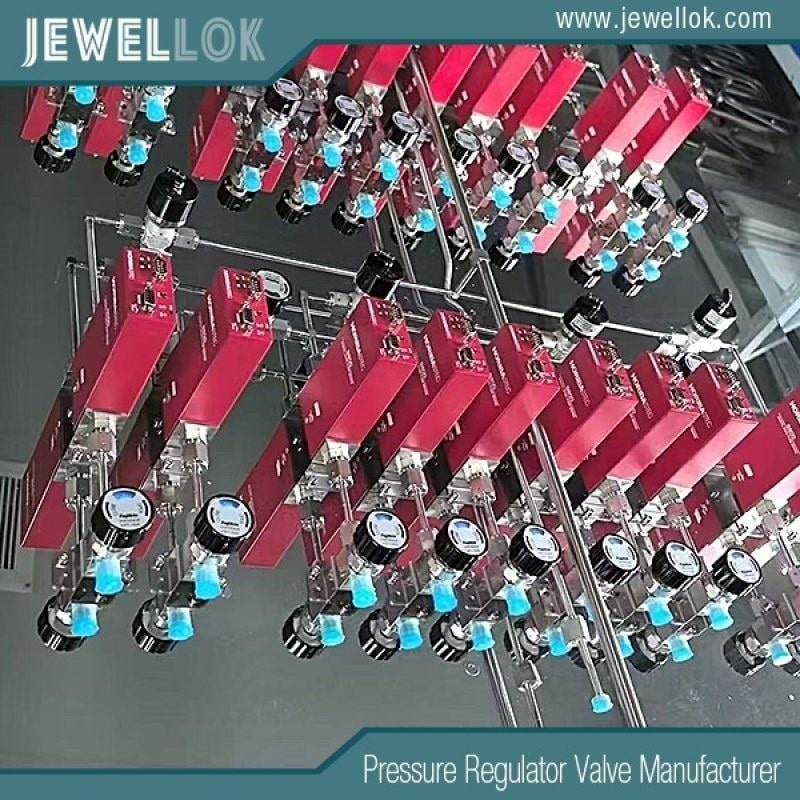

Gli impianti di produzione di semiconduttori utilizzano regolatori di precisione in armadi per gas, collettori di valvole, pannelli per gas e sistemi di erogazione a punto d'uso. Possono essere utilizzati con gas vettori, gas di processo, gas di spurgo e miscele di gas speciali.

Sistemi CVD e ALD
I processi CVD e ALD dipendono da un'erogazione controllata del gas per ottenere una deposizione di film sottili ripetibile. Una regolazione stabile della pressione contribuisce a mantenere un'erogazione costante del gas precursore e del gas vettore.

Sistemi di incisione
I processi di incisione al plasma utilizzano gas speciali in condizioni attentamente controllate. Una regolazione affidabile della pressione contribuisce a garantire un'erogazione stabile del gas e la ripetibilità del processo.

Produzione di LED e display
Anche la produzione di LED, OLED e display a schermo piatto richiede gas ad elevata purezza per la deposizione, la pulizia e altri processi produttivi. I regolatori UHP possono contribuire a mantenere condizioni di fornitura del gas stabili, riducendo al minimo i rischi di contaminazione.

Produzione di celle solari
I gas ad elevata purezza vengono utilizzati anche nei processi di produzione fotovoltaica. I regolatori di pressione contribuiscono a garantire un'erogazione controllata del gas per le fasi di deposizione, pulizia e processi correlati.

Come scegliere il regolatore di pressione UHP più adatto
La scelta di un ente regolatore dovrebbe iniziare con una revisione completa della domanda.

I parametri di selezione importanti includono:

Tipo di gas: Verificare la compatibilità con lo specifico gas di grado elettronico o gas speciale.
Pressione in ingresso: Determinare la pressione di alimentazione massima e quella normale.
Pressione in uscita: Identificare la pressione di esercizio richiesta a valle.
Portata: Bisogna considerare sia la domanda di gas normale che quella di picco.
Temperatura: Verificare l'intervallo di temperatura di funzionamento.
Compatibilità materiale: Valutare tutti i materiali bagnati.
Tipo di connessione: Selezionare connessioni adatte a tenuta frontale, saldate o di altra natura ad elevata purezza.
Tasso di perdita: Definire le specifiche necessarie per le perdite esterne e interne.
Finitura superficiale: Si tenga conto della qualità richiesta della superficie interna.
Pulizia: Confermare gli standard di pulizia, assemblaggio e imballaggio.
Stabilità della pressione: Valutare l'effetto della pressione di alimentazione e le caratteristiche di caduta di tensione.
Requisiti di manutenzione: Valutare se il regolatore necessita di manutenzione o sostituzione periodica.
La scelta corretta dovrebbe basarsi sull'intero ambiente operativo, piuttosto che limitarsi a selezionare un regolatore in base alla sua pressione nominale.

Importanza della produzione e del controllo qualità
Il controllo qualità è particolarmente importante per i regolatori di pressione UHP, poiché le prestazioni dipendono sia dalla progettazione che dalla coerenza del processo produttivo.

Un produttore professionale dovrebbe controllare la tracciabilità dei materiali, la precisione della lavorazione, la finitura superficiale, la pulizia, l'assemblaggio, le prove di pressione, le prove di tenuta e l'ispezione finale.

Le procedure di controllo qualità tipiche possono includere l'ispezione dimensionale, la prova di pressione, la prova di tenuta all'elio, l'ispezione della pulizia e la prova delle prestazioni funzionali.

Per le applicazioni critiche nel settore dei semiconduttori, i clienti potrebbero richiedere anche certificati dei materiali, rapporti di prova, registri di ispezione e tracciabilità dei lotti.

Queste misure di controllo qualità offrono maggiore fiducia nel fatto che ciascun regolatore funzionerà in modo coerente in ambienti di fornitura di gas esigenti.


produttore di sistemi di gas integrati in Cina
Conclusione
I regolatori di pressione ad altissima purezza sono componenti essenziali dei moderni sistemi a gas per applicazioni elettroniche. Il loro ruolo va ben oltre la semplice riduzione della pressione del gas. Un regolatore ad alte prestazioni deve garantire un controllo stabile della pressione, riducendo al minimo la presenza di particelle, umidità, degassamento, perdite e altri rischi di contaminazione.

La struttura in acciaio inossidabile 316L, il design ottimizzato del diaframma, le finiture interne di alta qualità, la tecnologia di tenuta affidabile, i processi di produzione controllati e i test completi contribuiscono tutti alle prestazioni del regolatore.

Con la miniaturizzazione dei dispositivi a semiconduttore e la crescente sensibilità dei processi produttivi alla contaminazione, i requisiti per i sistemi di erogazione del gas diventeranno sempre più stringenti. La scelta di un regolatore di pressione ad altissima purezza, opportunamente progettato, può aiutare i produttori a migliorare la stabilità dell'erogazione del gas, proteggere le apparecchiature a valle, mantenere la coerenza del processo e garantire una produzione affidabile.

Per le fabbriche di semiconduttori, i produttori di elettronica e gli integratori di sistemi di gas speciali, l'approccio migliore è valutare il regolatore come parte integrante del sistema completo di erogazione di gas UHP. La compatibilità con il gas, l'intervallo di pressione, i requisiti di flusso, la tecnologia di connessione, il livello di pulizia e gli standard di collaudo garantiscono che il regolatore possa offrire l'affidabilità richiesta dalla produzione elettronica avanzata.
