La produzione di semiconduttori richiede ambienti di produzione altamente controllati, dove anche piccole variazioni di concentrazione chimica, temperatura, pressione o contaminanti aerodispersi possono influire sulla stabilità del processo e sulla resa del prodotto. Durante la fabbricazione dei wafer, gli impianti di semiconduttori utilizzano un'ampia gamma di gas e sostanze chimiche di processo, tra cui sostanze corrosive, tossiche, infiammabili e soggette a normative ambientali. Questi materiali possono generare gas di scarico pericolosi che devono essere catturati, trattati e scaricati in modo sicuro prima di essere rilasciati nell'atmosfera.

I sistemi di depurazione dei gas di scarico industriali sono pertanto una componente fondamentale dei moderni impianti di produzione di semiconduttori. Un sistema di depurazione dei gas di scarico progettato correttamente può rimuovere i gas nocivi dai flussi di scarico dei processi, proteggere i lavoratori e le apparecchiature, ridurre l'impatto ambientale e aiutare i produttori di semiconduttori a conformarsi a requisiti sulle emissioni sempre più stringenti.


Che cos'è un sistema di lavaggio industriale?

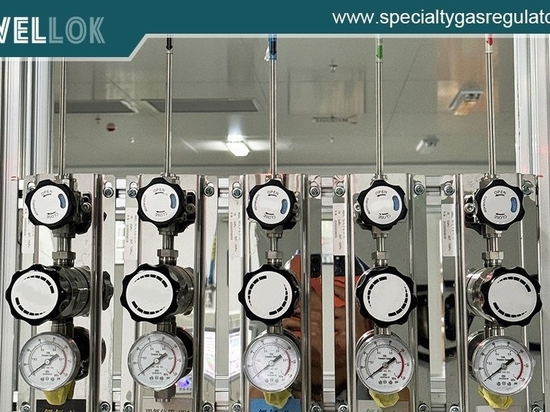

Un sistema di depurazione industriale è una soluzione per il trattamento dei gas di scarico progettata per rimuovere o neutralizzare i contaminanti pericolosi presenti nei gas di processo industriali. Nella produzione di semiconduttori, i depuratori vengono comunemente installati a valle delle apparecchiature di processo, dei sistemi di distribuzione del gas, delle pompe per il vuoto e dei collettori di scarico.

A seconda del processo produttivo, i gas di scarico possono contenere gas acidi, composti alcalini, sostanze tossiche, composti organici volatili (COV), particolato e altri sottoprodotti reattivi. Un sistema di desolforazione utilizza metodi di trattamento fisici, chimici o termici per ridurre questi contaminanti a livelli accettabili.

Un sistema completo di depurazione dei semiconduttori può includere diversi componenti principali:

Ingresso scarico processo
Camera di lavaggio o camera di reazione
Sistema di dosaggio chimico
Ugelli spray o materiali di imballaggio
Pompe di circolazione
Apparecchiature per la separazione gas-liquido
Eliminatore di nebbia
Ventola di scarico
Sensori e strumenti di monitoraggio
Cabina di controllo
Sistema di drenaggio e gestione delle acque reflue
Uscita del gas trattato
La configurazione dipende dalla chimica del processo, dalla portata dei gas di scarico, dalla concentrazione del contaminante, dalla temperatura e dall'efficienza di rimozione richiesta.

Perché gli impianti di produzione di semiconduttori necessitano di sistemi di depurazione avanzati
I processi di fabbricazione dei semiconduttori generano flussi di gas di scarico complessi. Processi come l'incisione, la deposizione, la pulizia, la diffusione e l'impiantazione ionica possono rilasciare diversi tipi di gas pericolosi.

Ad esempio, i processi di incisione a umido e a secco possono generare composti acidi o corrosivi. La deposizione chimica da fase vapore (CVD), la deposizione di strati atomici (ALD) e processi correlati possono produrre sottoprodotti gassosi reattivi. Le operazioni di pulizia possono introdurre ulteriori composti corrosivi o volatili nel sistema di scarico.

Il semplice scarico di questi gas direttamente nell'atmosfera è inaccettabile sia dal punto di vista della sicurezza che da quello ambientale.

Uno scrubber industriale fornisce una fase di trattamento controllato tra le apparecchiature di processo dei semiconduttori e il camino di scarico dell'impianto. Trattando il gas in prossimità della sua fonte o tramite un sistema centralizzato di trattamento dei gas di scarico, i produttori possono ridurre significativamente le emissioni pericolose.

I sistemi di depurazione avanzati supportano anche gli impianti di produzione di semiconduttori, garantendo un funzionamento stabile in condizioni di processo in continua evoluzione. Ciò è particolarmente importante poiché gli impianti di produzione di semiconduttori spesso operano 24 ore su 24, sette giorni su sette.

Tecnologie di depurazione dei gas di scarico comunemente utilizzate nella produzione di semiconduttori
Non esiste un'unica tecnologia di depurazione adatta a tutte le applicazioni di scarico dei semiconduttori. I progettisti di sistemi in genere selezionano il metodo di trattamento in base alle caratteristiche dei gas di scarico.

Sistemi di lavaggio a umido
Gli scrubber a umido utilizzano una soluzione liquida per assorbire, neutralizzare o reagire con i contaminanti presenti nei gas di scarico.

Il gas contaminato entra nella camera di lavaggio e viene a contatto con il liquido di lavaggio. A seconda della configurazione, il contatto può essere migliorato mediante ugelli a spruzzo, letti impaccati, sezioni Venturi o altre strutture di contatto gas-liquido.

Gli scrubber a umido sono particolarmente adatti per gas idrosolubili e reattivi. Il trattamento di gas acidi, il trattamento di gas alcalini e alcune applicazioni di rimozione del particolato possono trarre vantaggio dalla tecnologia di lavaggio a umido.

Per mantenere il pH e la concentrazione chimica richiesti, è possibile utilizzare un sistema di dosaggio chimico. Il monitoraggio continuo contribuisce a garantire che la soluzione detergente rimanga efficace.

Sistemi di lavaggio a secco
Gli scrubber a secco utilizzano adsorbenti solidi o materiali reattivi anziché liquidi circolanti.

I gas di scarico contaminati attraversano un mezzo di trattamento che cattura o reagisce chimicamente con i contaminanti specifici. Gli scrubber a secco possono essere vantaggiosi laddove è necessario ridurre al minimo la produzione di acque reflue o laddove determinati composti gassosi richiedono materiali adsorbenti specializzati.

Gli scrubber a secco vengono spesso presi in considerazione per i gas tossici o reattivi che possono essere catturati efficacemente utilizzando materiali adsorbenti appositamente progettati.

Sistemi di depurazione termica
I sistemi di trattamento termico utilizzano l'ossidazione controllata ad alta temperatura per decomporre determinati composti combustibili o reattivi.

Gli scrubber termici sono particolarmente utili per i flussi di gas di scarico contenenti gas che non possono essere trattati efficacemente mediante l'assorbimento a umido convenzionale. Il processo di trattamento converte i composti target in prodotti più gestibili che possono essere successivamente trattati in fasi aggiuntive.

Nelle applicazioni per semiconduttori, il trattamento termico può essere combinato con il lavaggio a umido per creare un sistema di abbattimento a più stadi.

Sistemi di lavaggio ibridi
Molti stabilimenti di produzione di semiconduttori all'avanguardia utilizzano sistemi ibridi che combinano diverse tecnologie di trattamento.

Ad esempio, un sistema può utilizzare l'ossidazione termica per distruggere i composti reattivi, seguita da un lavaggio a umido per rimuovere i gas acidi e i sottoprodotti solubili. Questa configurazione consente al sistema di trattare più contaminanti all'interno di un unico impianto di depurazione dei gas di scarico.

I sistemi ibridi possono offrire maggiore flessibilità quando i processi di produzione dei semiconduttori generano composizioni di scarico complesse.

Considerazioni chiave sulla progettazione
La progettazione di un depuratore industriale per un impianto di produzione di semiconduttori richiede un'analisi dettagliata sia del processo che del sistema di aspirazione.

Composizione dei gas di scarico
La prima considerazione riguarda la composizione chimica dei gas di scarico.

Gli ingegneri devono comprendere quali gas sono presenti, i loro intervalli di concentrazione, le proprietà chimiche, la temperatura e le potenziali interazioni. Queste informazioni determinano se il sistema debba utilizzare l'assorbimento, l'adsorbimento, l'ossidazione, la neutralizzazione o una combinazione di tecnologie.

Poiché i processi di produzione dei semiconduttori possono variare nel tempo, il depuratore deve essere in grado di gestire anche le variazioni nella composizione del gas.

Portata di scarico
La portata del gas influisce direttamente sulla capacità dello scrubber.

Un sistema sottodimensionato può presentare un contatto gas-liquido insufficiente o un tempo di permanenza inadeguato, con conseguente scarsa efficienza di rimozione. Un sistema sovradimensionato, d'altro canto, può aumentare i costi delle apparecchiature, il consumo energetico e i requisiti di installazione.

Pertanto, disporre di dati precisi sul flusso dei gas di scarico del processo è essenziale per la scelta della dimensione dello scrubber.

Efficienza di rimozione
L'efficienza di rimozione è uno dei parametri di prestazione più importanti.

L'efficienza richiesta dipende dal contaminante, dalla chimica del processo, dai requisiti ambientali locali e dagli obiettivi di emissione dell'impianto. Gli ingegneri potrebbero dover valutare la concentrazione in ingresso, la concentrazione in uscita, la caduta di pressione, il tempo di permanenza, il consumo di sostanze chimiche e la temperatura di esercizio.

Per le applicazioni critiche dei semiconduttori, il sistema dovrebbe essere progettato con margini di sicurezza adeguati, anziché funzionare continuamente alla sua massima capacità teorica.

Materiali di costruzione
I sistemi di scarico dei semiconduttori possono contenere sostanze chimiche altamente corrosive, il che rende la scelta dei materiali estremamente importante.

I materiali da costruzione più comuni possono includere acciaio inossidabile, polipropilene (PP), cloruro di polivinile (PVC), cloruro di polivinile clorurato (CPVC), PVDF, PTFE e altri materiali resistenti agli agenti chimici.

Il materiale corretto dipende dallo specifico ambiente chimico, dalla temperatura, dalla pressione e dalla durata di servizio prevista.

Per le applicazioni con semiconduttori ad elevata purezza, il controllo della contaminazione è fondamentale. Superfici interne, guarnizioni, tubazioni, valvole, pompe e altri componenti devono essere selezionati in modo da ridurre al minimo reazioni indesiderate e la generazione di particelle.

Funzioni di sicurezza e monitoraggio
La sicurezza è un requisito fondamentale dei sistemi di lavaggio dei semiconduttori.

I sistemi moderni possono integrare sensori di pressione, sensori di temperatura, flussimetri, sensori di livello del liquido, monitoraggio del pH, monitoraggio della pressione differenziale, rilevamento delle perdite e altra strumentazione.

Gli allarmi automatici possono avvisare gli operatori quando i parametri operativi critici escono dagli intervalli predefiniti.

Ad esempio, una pressione anomala può indicare un'ostruzione nello scarico, mentre una bassa portata di circolazione potrebbe indicare un problema alla pompa o alle tubazioni. Le variazioni del pH possono indicare la necessità di regolare il dosaggio dei prodotti chimici.

Un controllore logico programmabile (PLC) può integrare questi segnali e coordinare pompe, ventilatori, valvole, sistemi di dosaggio, allarmi e funzioni di arresto di emergenza.

Integrazione con sistemi di scarico per semiconduttori
Un depuratore non deve essere considerato un'apparecchiatura isolata. Le sue prestazioni dipendono in larga misura da come si integra con l'architettura complessiva del sistema di aspirazione dell'impianto di produzione di semiconduttori.

Il sistema può essere collegato agli scarichi degli utensili di processo, ai sistemi di aspirazione locali, alle uscite delle pompe per vuoto, ai collettori di scarico e ai sistemi di ventilazione dell'intero impianto.

Un dimensionamento adeguato dei condotti e un controllo preciso della pressione sono essenziali. Un'eccessiva caduta di pressione può danneggiare le apparecchiature di processo, mentre una capacità di aspirazione insufficiente può comportare una cattura inadeguata dei contaminanti.

Gli ingegneri dovrebbero pertanto valutare l'intero percorso di scarico, dalla camera di processo dei semiconduttori fino al punto di scarico finale.

Automazione e monitoraggio intelligente
I sistemi di lavaggio dei fumi di ultima generazione utilizzano sempre più l'automazione e il monitoraggio dei dati per migliorare l'affidabilità.

Il monitoraggio in tempo reale può fornire informazioni su:

Flusso di scarico
pH del liquido detergente
La temperatura
Pressione differenziale
Stato della pompa
Stato del tifoso
Consumo chimico
Livello del liquido
Condizioni di allarme
Stato di manutenzione
I dati possono essere integrati in un ambiente di gestione degli impianti o di esecuzione della produzione, consentendo agli operatori di monitorare più sistemi di abbattimento da una sala di controllo centralizzata.

La manutenzione predittiva può anche aiutare a identificare tendenze operative anomale prima che si trasformino in guasti gravi alle apparecchiature.

Requisiti di manutenzione
La manutenzione regolare è essenziale per mantenere le prestazioni dello scrubber.

Le attività di manutenzione tipiche includono l'ispezione di pompe, ugelli di spruzzatura, materiali di riempimento, filtri, separatori di nebbia, sensori, apparecchiature di dosaggio di prodotti chimici, condotti, valvole e sistemi di drenaggio.

L'accumulo di solidi o di sottoprodotti di reazione può ridurre l'efficienza del contatto gas-liquido e aumentare la caduta di pressione. I sensori potrebbero inoltre richiedere una calibrazione per garantire un monitoraggio accurato.

I programmi di manutenzione preventiva dovrebbero essere basati sulle ore di funzionamento, sulla composizione chimica del processo, sul carico di contaminanti e sulle raccomandazioni del produttore.

Ottimizzazione dei costi energetici e operativi
Sebbene la protezione ambientale sia lo scopo principale di un depuratore di fumi, l'efficienza energetica è diventata sempre più importante per le fabbriche di semiconduttori.

Nei grandi impianti di produzione di semiconduttori, numerose unità di trattamento dei gas di scarico possono funzionare ininterrottamente. Ventilatori, pompe, riscaldatori e altre apparecchiature ausiliarie possono quindi consumare quantità significative di energia.

Gli azionamenti a frequenza variabile (VFD), il funzionamento ottimizzato delle pompe, la selezione efficiente delle ventole, il dosaggio automatico dei prodotti chimici e le strategie di controllo intelligenti possono contribuire a ridurre i costi operativi.

L'ottimizzazione della caduta di pressione è particolarmente importante perché anche una riduzione relativamente piccola della resistenza del sistema può produrre un risparmio energetico significativo su lunghi periodi di funzionamento.

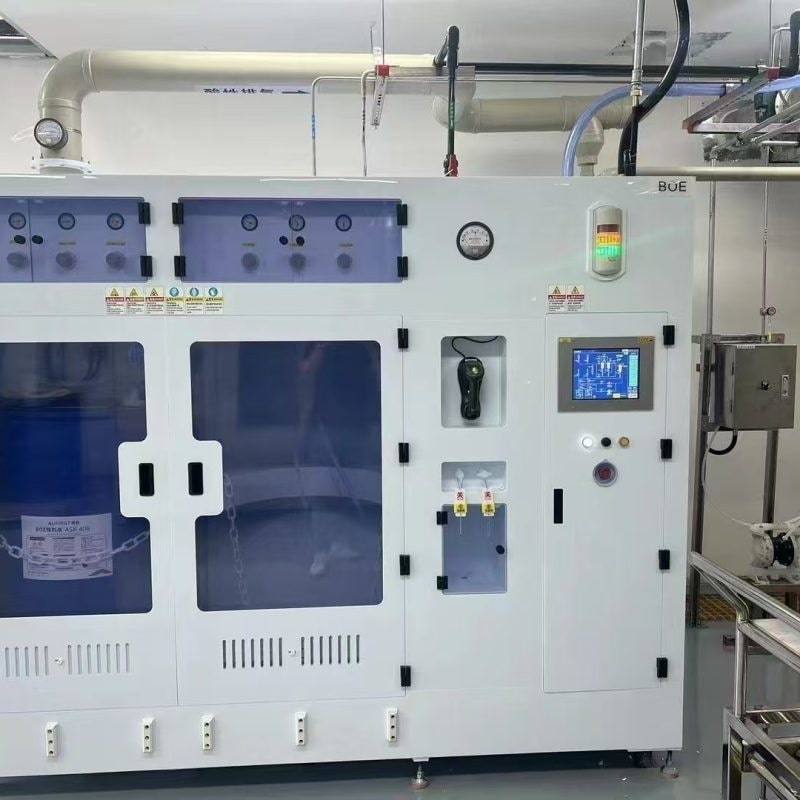

Sistemi di distribuzione di prodotti chimici sfusi ad elevata purezza
Conclusione
I sistemi di depurazione industriali sono un componente essenziale degli impianti di produzione di semiconduttori, in quanto garantiscono il trattamento controllato dei fumi di processo pericolosi, supportando al contempo la sicurezza dei lavoratori, la protezione delle apparecchiature, la conformità ambientale e la stabilità operativa dello stabilimento.

La soluzione più efficace non è semplicemente uno scrubber ad alta capacità, ma un sistema di trattamento dei gas di scarico opportunamente progettato in base al processo di produzione dei semiconduttori. Composizione dei gas di scarico, portata, concentrazione di contaminanti, efficienza di rimozione, resistenza alla corrosione, automazione, controllo della pressione, manutenzione e consumo energetico: tutti questi aspetti devono essere presi in considerazione durante la fase di sviluppo del sistema.

Con il continuo progresso della produzione di semiconduttori verso nodi di processo più piccoli, materiali più complessi e ambienti di produzione sempre più esigenti, anche i requisiti per il trattamento dei gas di scarico diventeranno più sofisticati. Le tecnologie avanzate di scrubber a umido, a secco, termici e ibridi possono fornire soluzioni flessibili per diversi gas di processo e condizioni operative.

Per i produttori di semiconduttori, la scelta di un fornitore di sistemi di depurazione dei fumi con esperienza e competenza in materia di aspirazione dei processi, compatibilità chimica, automazione e ingegneria ambientale è fondamentale. Un sistema di depurazione industriale ben progettato può garantire un funzionamento affidabile a lungo termine, contribuendo al contempo a rendere la produzione degli impianti di semiconduttori più sicura, a ridurre le emissioni, a migliorare l'efficienza operativa e a ottenere prestazioni ambientali superiori.
