Regolatore di gas ad altissima purezza di grado semiconduttore per il controllo dei gas di processo

Regolatore di gas ad altissima purezza di grado semiconduttore per il controllo dei gas di processo

I gas ad altissima purezza (UHP) sono essenziali per la moderna produzione di semiconduttori. Gas di processo come azoto (N₂), argon (Ar), idrogeno (H₂), ossigeno (O₂), anidride carbonica (CO₂) e vari gas speciali vengono utilizzati in tutte le fasi della fabbricazione dei wafer, inclusi i processi di deposizione, incisione, impiantazione ionica, pulizia, drogaggio e spurgo della camera. Poiché i processi di produzione dei semiconduttori operano con tolleranze estremamente ridotte, anche una contaminazione minima o una pressione del gas instabile possono compromettere la qualità dei wafer, la ripetibilità del processo e l'affidabilità delle apparecchiature.

Il cuore di un sistema di erogazione di gas ad alte prestazioni è il regolatore di gas ad altissima purezza (UHP) di grado semiconduttore. A differenza dei regolatori industriali convenzionali, i regolatori di gas UHP sono progettati specificamente per mantenere una pressione stabile e ridurre al minimo la generazione di particelle, la contaminazione da umidità, il degassamento e le perdite di gas. La finitura superficiale interna, la selezione dei materiali, il design del diaframma, la tecnologia di tenuta e i processi di produzione devono soddisfare i rigorosi requisiti delle applicazioni per semiconduttori e di altre applicazioni ad alta purezza.

Un regolatore di gas UHP opportunamente selezionato garantisce un controllo preciso della pressione dalla sorgente del gas all'apparecchiatura di processo, proteggendo al contempo le apparecchiature a valle da fluttuazioni di pressione eccessive. Questo articolo illustra la costruzione, i principi di funzionamento, i materiali, le caratteristiche prestazionali, le applicazioni e i criteri di selezione dei regolatori di gas UHP di grado semiconduttore.


I 10 migliori produttori di valvole regolatrici di pressione del gas speciali in Cina
Che cos'è un regolatore di gas UHP di grado semiconduttore?
Un regolatore di gas UHP di grado semiconduttore è un dispositivo di controllo della pressione di precisione progettato per sistemi di distribuzione di gas ad alta e altissima purezza. La sua funzione principale è quella di ridurre e controllare la pressione del gas da una sorgente ad alta pressione a una pressione a valle stabile, adatta alle apparecchiature di processo dei semiconduttori.

Una tipica bombola di gas o un sistema di alimentazione del gas sfuso possono operare a una pressione significativamente superiore a quella richiesta dall'apparecchiatura di processo. Il regolatore crea una riduzione controllata della pressione, compensando al contempo le variazioni della pressione in ingresso e della domanda di gas a valle.

Nelle applicazioni a semiconduttore, il solo controllo della pressione non è sufficiente. Il regolatore deve anche preservare la purezza del gas durante l'intero processo di erogazione. I componenti interni richiedono pertanto materiali accuratamente selezionati, finiture superficiali controllate, basso volume morto e strutture di tenuta affidabili.

I regolatori UHP tipici vengono installati in armadi per gas, pannelli per gas, scatole di derivazione valvole (VMB), sistemi di erogazione di prodotti chimici e sistemi di distribuzione del gas a punto d'uso.

Perché la regolazione dei gas UHP è fondamentale nella produzione di semiconduttori
La fabbricazione di semiconduttori richiede condizioni di processo altamente controllate. La pressione del gas influisce direttamente su parametri quali la portata del gas, la pressione nella camera, la concentrazione dei reagenti e l'uniformità del processo.

Ad esempio, durante la deposizione chimica da fase vapore (CVD) o la deposizione a strati atomici (ALD), le variazioni nell'erogazione del gas possono influenzare lo spessore e l'uniformità del film. Nell'incisione al plasma, la pressione instabile del gas può influenzare le caratteristiche del plasma e i profili di incisione.

La contaminazione rappresenta un'altra grave preoccupazione. I regolatori industriali convenzionali possono contenere materiali o presentare geometrie interne che introducono particelle, umidità, idrocarburi o altri contaminanti nel flusso di gas. Questi contaminanti possono influire negativamente sui processi di fabbricazione dei semiconduttori, che sono particolarmente sensibili.

Un regolatore UHP di grado semiconduttore è quindi progettato per fornire:

Pressione a valle stabile e ripetibile
contaminazione interna estremamente bassa
Generazione minima di particelle
Bassa permeazione e degassamento dei gas
Prestazioni affidabili e a tenuta stagna
Elevata resistenza alla corrosione
Basso volume morto interno
Prestazioni costanti per lunghi periodi di funzionamento.
Queste caratteristiche rendono i regolatori UHP un componente importante per il mantenimento della stabilità del processo e della purezza del gas.

Materiali utilizzati nei regolatori di gas UHP
La scelta dei materiali è uno dei fattori più importanti nella progettazione dei regolatori di gas a semiconduttore. I componenti a contatto con il fluido utilizzano comunemente acciaio inossidabile di alta qualità, in particolare acciaio inossidabile 316L, per la sua resistenza alla corrosione, la resistenza meccanica e l'idoneità all'utilizzo con gas ad elevata purezza.

Per le applicazioni più esigenti nel settore dei semiconduttori, l'acciaio inossidabile 316L può essere prodotto mediante processi di fusione controllati e successivamente sottoposto a procedure specializzate di pulizia e finitura. L'elettrolucidatura può essere utilizzata per migliorare le caratteristiche superficiali interne e ridurre i punti in cui possono accumularsi i contaminanti.

Il diaframma è un altro componente fondamentale. A seconda del gas, dell'intervallo di pressione e dei requisiti applicativi, i produttori possono utilizzare materiali metallici per il diaframma, caratterizzati da un'eccellente resistenza alla fatica e alla corrosione.

Anche i materiali di tenuta devono essere selezionati con cura. La compatibilità degli elastomeri dipende dalla composizione chimica del gas, dalla temperatura, dalla pressione e dal grado di purezza richiesto. Per i gas aggressivi o altamente reattivi, la compatibilità dei materiali è particolarmente importante, poiché materiali di tenuta inadeguati possono degradarsi, permeare o generare contaminanti.

Finitura superficiale interna ed elettrolucidatura
La qualità delle superfici interne ha un impatto diretto sulla purezza del gas. Le superfici interne ruvide possono creare aree microscopiche in cui possono accumularsi umidità, particelle e altri contaminanti.

Per questo motivo, i regolatori di gas per semiconduttori sono spesso realizzati con finiture superficiali interne altamente controllate. L'elettrolucidatura è comunemente utilizzata per migliorare le condizioni superficiali dei componenti in acciaio inossidabile a contatto con il fluido.

Il processo di elettrolucidatura rimuove una quantità controllata di materiale dalla superficie, contribuendo a ridurre le irregolarità microscopiche e a migliorare la resistenza alla corrosione. Una superficie interna più liscia può inoltre rendere più affidabili le operazioni di pulizia e il servizio con gas ad alta purezza.

Il requisito preciso di rugosità superficiale dipende dalla progettazione e dall'applicazione del regolatore. I clienti del settore dei semiconduttori dovrebbero pertanto verificare il valore Ra specificato dal produttore, la certificazione del materiale, la procedura di pulizia e lo standard di ispezione, anziché affidarsi esclusivamente a dichiarazioni generiche come "elevata purezza".

Controllo della pressione basato sul diaframma
Molti regolatori di pressione UHP a semiconduttore utilizzano meccanismi di controllo della pressione basati su diaframmi. Il diaframma separa il percorso del flusso di gas dai componenti di controllo meccanici, riducendo il rischio di contaminazione da parte di componenti meccanici in movimento.

Quando la pressione a valle varia, il diaframma reagisce alla differenza di pressione e regola la posizione della valvola interna del regolatore. Ciò consente al regolatore di mantenere una pressione di uscita relativamente stabile nonostante le variazioni del consumo di gas.

Nelle applicazioni che richiedono elevata purezza, un diaframma metallico può offrire vantaggi in quanto, se selezionato in modo appropriato, garantisce un'eccellente resistenza alla permeazione e all'esposizione agli agenti chimici.

Anche il design del diaframma influisce sulla sensibilità del regolatore, sulla portata, sulla stabilità della pressione e sulla durata. Pertanto, il regolatore deve essere scelto in base al tipo di gas effettivo, alla pressione di ingresso, alla pressione di uscita, alla portata e alle condizioni operative.

Test di tenuta e di tenuta all'elio
La prevenzione delle perdite è essenziale per i sistemi a gas dei semiconduttori, soprattutto quando sono coinvolti gas di processo tossici, corrosivi, infiammabili o costosi.

I regolatori UHP vengono comunemente sottoposti a test di tenuta con elio durante la produzione. L'elio viene utilizzato perché le sue piccole dimensioni molecolari e le sue caratteristiche di inerzia lo rendono estremamente efficace nel rilevare perdite anche minime.

Le prestazioni di tenuta di un regolatore dipendono non solo dal materiale del corpo, ma anche dalla costruzione del diaframma, dalle guarnizioni, dai raccordi, dalle saldature e dalla qualità di fabbricazione.

Per le applicazioni critiche nel settore dei semiconduttori, i clienti dovrebbero richiedere specifiche documentate relative al tasso di perdita e procedure di prova. È inoltre importante distinguere tra perdite esterne e perdite interne alla sede, poiché entrambe possono influire sulle prestazioni del sistema in modi diversi.

Progettazione a basso volume morto
Il volume morto si riferisce alle aree interne in cui il gas può rimanere intrappolato o subire uno scambio di flusso limitato. Nei sistemi a gas ad alta purezza, un volume morto eccessivo può aumentare le esigenze di spurgo e potenzialmente contribuire alla contaminazione incrociata.

I regolatori UHP spesso incorporano percorsi di flusso interni compatti e geometrie delle valvole ottimizzate. La riduzione del volume interno non necessario contribuisce a migliorare l'efficienza dello spurgo e la sostituzione del gas.

La costruzione a basso volume morto è particolarmente utile nei sistemi che gestiscono più gas di processo o gas con proprietà chimiche diverse. Può contribuire a ridurre i tempi di transizione tra le fasi del processo e a diminuire la quantità di gas necessaria per lo spurgo.

Applicazioni nei sistemi di distribuzione del gas per semiconduttori
I regolatori di gas UHP di grado semiconduttore trovano impiego in un'ampia gamma di applicazioni di distribuzione del gas.

Armadi a gas
Gli armadi per gas consentono lo stoccaggio e l'erogazione controllata di bombole di gas di processo. I regolatori all'interno dell'armadio riducono la pressione della bombola e garantiscono un'erogazione controllata del gas ai componenti a valle.

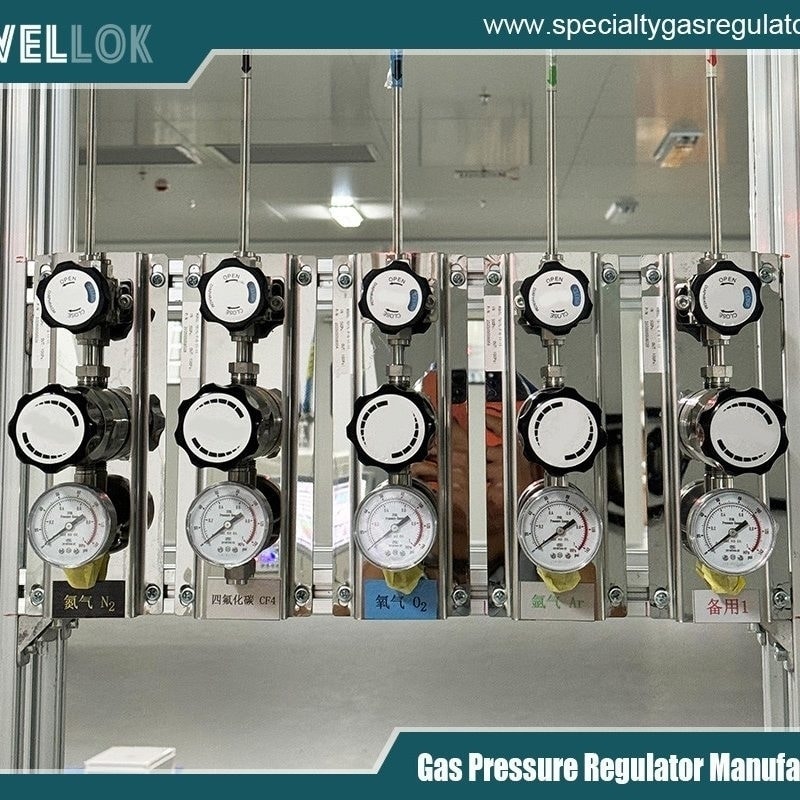

Pannelli del gas
I pannelli di controllo del gas integrano regolatori con valvole, sensori di pressione, filtri, valvole di ritegno e altri componenti. Un regolatore di precisione UHP fornisce la funzione di controllo della pressione necessaria per un'erogazione stabile del gas di processo.

scatole collettori valvole
I sistemi VMB distribuiscono i gas di processo a diverse apparecchiature per la produzione di semiconduttori. Regolatori affidabili contribuiscono a mantenere una pressione costante in tutta la rete di distribuzione.

Sistemi di distribuzione del gas a punto d'uso
I regolatori di pressione a punto d'uso vengono installati in prossimità delle apparecchiature per i processi di produzione di semiconduttori. La loro funzione è quella di fornire un controllo preciso della pressione nella fase finale, prima che il gas entri nell'apparecchiatura di processo.

Sistemi ALD e CVD
I processi di deposizione richiedono un'erogazione accuratamente controllata dei gas precursori e vettori. Un controllo stabile della pressione contribuisce a garantire condizioni di processo costanti e una formazione del film ripetibile.

Sistemi di incisione
I gas di incisione richiedono un'erogazione controllata per mantenere condizioni di processo adeguate all'interno della camera. Un regolatore di alta qualità può contribuire a ridurre al minimo le fluttuazioni di pressione nel sistema di alimentazione del gas.

Parametri chiave delle prestazioni
Nella scelta di un regolatore di gas UHP di grado semiconduttore, gli ingegneri devono valutare diversi parametri tecnici.

Pressione di ingresso: la pressione di ingresso massima e quella di esercizio determinano se il regolatore è adatto alla fonte di gas.

Pressione in uscita: il regolatore deve fornire l'intervallo di pressione a valle richiesto con una risoluzione di regolazione sufficiente.

Capacità di flusso: i requisiti di flusso devono essere considerati insieme alla caduta di pressione e alle caratteristiche del gas.

Compatibilità con i gas: i materiali a contatto con il fluido devono essere compatibili con il gas specifico utilizzato nel processo.

Tasso di perdita: per le applicazioni critiche è necessario esaminare le specifiche relative alle perdite esterne e interne.

Finitura superficiale: la rugosità della superficie interna e le procedure di finitura sono indicatori importanti delle prestazioni di elevata purezza.

Intervallo di temperatura: la temperatura di esercizio influisce sulle prestazioni del materiale, sulla stabilità della pressione e sull'affidabilità della tenuta.

Tipo di connessione: nei sistemi a gas per semiconduttori si utilizzano comunemente raccordi per tubi ad alta purezza, connessioni saldate o altre configurazioni di connessione specializzate.

Guida alla selezione dei regolatori UHP
La scelta del regolatore corretto richiede una valutazione a livello di sistema, piuttosto che la semplice selezione di un regolatore in base all'intervallo di pressione.

Innanzitutto, è necessario identificare con precisione il gas o la miscela di gas. Successivamente, si dovrà valutare la compatibilità chimica di ogni componente a contatto con il fluido.

Successivamente, è necessario determinare la pressione massima in ingresso, la pressione di uscita richiesta, la portata normale di esercizio e la portata massima. Gli ingegneri devono inoltre considerare la stabilità della pressione durante le variazioni del consumo di gas.

Il tipo e le dimensioni del raccordo del regolatore devono essere compatibili con il pannello del gas o la tubazione di processo. Per applicazioni critiche, i raccordi saldati possono ridurre i potenziali punti di perdita, mentre i raccordi meccanici ad alta purezza possono essere scelti laddove siano richiesti manutenzione o modularità.

Infine, valutare la qualità di produzione, le procedure di pulizia, i certificati dei materiali, i test di tenuta all'elio, le specifiche di finitura superficiale e la tracciabilità. Questi fattori sono particolarmente importanti quando il regolatore viene utilizzato nella produzione di semiconduttori avanzati.

Requisiti di produzione e pulizia
Le prestazioni di un regolatore di gas UHP dipendono fortemente dalla disciplina di produzione. I componenti utilizzati nel percorso del gas devono essere prodotti in un ambiente controllato e puliti utilizzando procedure appropriate per l'impiego in fluidi ad alta purezza.

Dopo la lavorazione meccanica, i componenti possono essere sottoposti a processi quali sbavatura, pulizia di precisione, passivazione, elettrolucidatura, pulizia a ultrasuoni e asciugatura controllata.

L'assemblaggio deve ridurre al minimo l'esposizione a olio, polvere, umidità e altri contaminanti. Anche l'imballaggio è importante, perché un regolatore perfettamente pulito può contaminarsi durante una manipolazione o una conservazione improprie.

I produttori che operano nel settore dei semiconduttori devono garantire la tracciabilità dei materiali, dei lotti di produzione, dei risultati delle ispezioni e dei processi di pulizia. La documentazione offre ai clienti maggiore fiducia nelle prestazioni a lungo termine dei sistemi a gas.

Vantaggi dei regolatori UHP a semiconduttore di alta qualità
Un regolatore UHP progettato correttamente offre numerosi vantaggi ai sistemi di alimentazione del gas per semiconduttori.

Innanzitutto, un controllo stabile della pressione migliora la ripetibilità del processo. In secondo luogo, materiali a contatto con il fluido di alta qualità e una finitura superficiale accurata riducono i rischi di contaminazione. In terzo luogo, una tecnologia di tenuta affidabile contribuisce a prevenire perdite di gas pericolosi. Infine, la progettazione a basso volume morto può migliorare l'efficienza dello spurgo e ridurre il consumo di gas.

Inoltre, una costruzione durevole può ridurre le esigenze di manutenzione e migliorare la durata complessiva del sistema di distribuzione del gas.

Per i produttori di semiconduttori, questi vantaggi possono tradursi in una maggiore disponibilità delle apparecchiature, prestazioni di processo più costanti e minori rischi operativi.


Conclusione
Il regolatore di gas ad altissima purezza di grado semiconduttore è un componente fondamentale nei moderni sistemi di controllo del gas di processo. Il suo ruolo va ben oltre la semplice riduzione della pressione. Un regolatore UHP ad alte prestazioni deve mantenere una pressione stabile, garantendo al contempo la purezza, la sicurezza e l'affidabilità dell'alimentazione del gas.

Materiali come l'acciaio inossidabile 316L di alta qualità, le strutture a diaframma di precisione, le finiture superficiali interne controllate, i percorsi di flusso a basso volume morto e le tecnologie di tenuta affidabili sono fondamentali per le prestazioni dei regolatori UHP. Una corretta pulizia, i test di tenuta all'elio, l'ispezione e la tracciabilità sono altrettanto importanti.

Con l'evoluzione della produzione di semiconduttori verso geometrie di processo più piccole e condizioni di processo sempre più esigenti, i sistemi di erogazione del gas richiedono maggiore precisione e affidabilità. La scelta di un regolatore di gas UHP di grado semiconduttore, basata su compatibilità con il gas, requisiti di pressione, capacità di flusso, finitura superficiale, tenuta e qualità di produzione, può aiutare gli stabilimenti di produzione di semiconduttori a ottenere un'erogazione di gas di processo stabile e ripetibile.

Per i produttori di apparecchiature per semiconduttori, gli integratori di pannelli del gas e gli ingegneri di sistemi di gas industriali, investire in regolatori di pressione UHP progettati correttamente è un passo essenziale per costruire un'infrastruttura di distribuzione del gas affidabile e a contaminazione controllata.
