Componenti chiave e meccanismo di funzionamento del modulo di erogazione di sostanze chimiche (CDM)

Componenti chiave e meccanismo di funzionamento del modulo di erogazione di sostanze chimiche (CDM)

Un modulo di erogazione di sostanze chimiche (CDM, Chemical Delivery Module) è un sottosistema critico utilizzato per immagazzinare, condizionare, dosare e distribuire sostanze chimiche di processo nella produzione di semiconduttori, nella produzione di componenti elettronici, nella produzione di fotovoltaico, nei materiali avanzati, nell'industria farmaceutica e in altre applicazioni industriali ad alta precisione. Poiché i moderni processi produttivi richiedono un controllo sempre più rigoroso della concentrazione, della portata, della pressione, della temperatura e dei livelli di contaminazione delle sostanze chimiche, le prestazioni del CDM influenzano direttamente la stabilità del processo, la qualità del prodotto, la sicurezza operativa e l'efficienza di utilizzo delle sostanze chimiche.

A differenza delle tradizionali apparecchiature per il trasferimento di sostanze chimiche, un moderno sistema CDM (Contract Development Module) è progettato come una piattaforma integrata per la gestione dei fluidi. Combina interfacce di stoccaggio o di collegamento per sostanze chimiche, pompe, valvole, filtri, regolatori, sensori, tubazioni, sistemi di controllo, rilevamento perdite e componenti di sicurezza in un sistema coordinato. A seconda delle proprietà chimiche e dei requisiti applicativi, il modulo può essere configurato per sostanze chimiche corrosive, tossiche, volatili, ad elevata purezza o sensibili.

Comprendere i componenti chiave e il meccanismo di funzionamento di un Modulo di rilascio di sostanze chimiche è quindi essenziale per gli ingegneri che progettano sistemi di distribuzione di sostanze chimiche e per i produttori che selezionano apparecchiature idonee per ambienti di produzione avanzati.

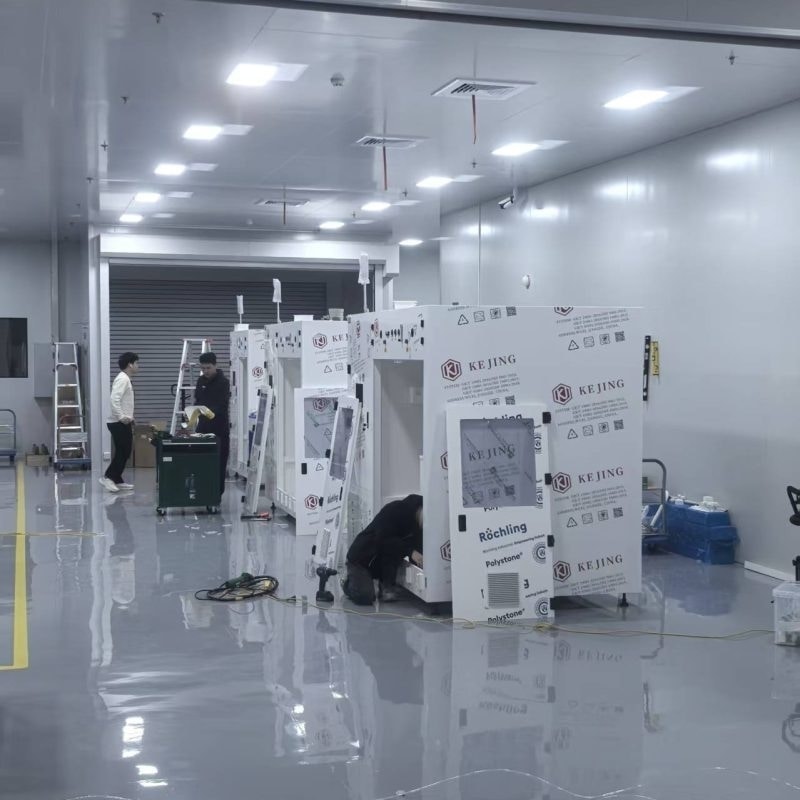

Sistema automatizzato di erogazione di prodotti chimici sfusi con unità di distribuzione a concentrazione (CDU) ad altissima purezza per un controllo preciso dei fluidi industriali.
1. Che cos'è un modulo di rilascio di sostanze chimiche?
Un modulo di rilascio di sostanze chimiche è un assemblaggio ingegnerizzato che controlla il movimento di sostanze chimiche liquide da un contenitore sorgente a uno strumento di processo a valle. La sorgente chimica può essere un fusto, una bottiglia, un serbatoio, un contenitore o un sistema centralizzato di fornitura di sostanze chimiche.

L'obiettivo principale di un CDM è garantire che la sostanza chimica richiesta raggiunga l'apparecchiatura di processo alla portata, pressione, temperatura, concentrazione e purezza corrette.

Una tipica sequenza di somministrazione di sostanze chimiche può essere semplificata come segue:

Fonte chimica → Valvola di isolamento → Pompa → Filtro → Controllo pressione/portata → Monitoraggio sensori → Linea di distribuzione → Apparecchiature di processo

Nei sistemi pratici, la configurazione può essere considerevolmente più complessa. Diverse fonti chimiche possono essere collegate a un unico modulo, mentre valvole automatiche e controlli programmabili gestiscono la commutazione, la circolazione, lo spurgo e l'erogazione delle sostanze chimiche.

Per le applicazioni nel settore dei semiconduttori e in altri ambiti ad alta purezza, il CDM deve inoltre ridurre al minimo la generazione di particelle, la contaminazione da metalli, la degradazione chimica, il volume morto e l'esposizione indesiderata all'ambiente.

2. Interfaccia tra fonte e fornitura di prodotti chimici
L'interfaccia della fonte chimica è il punto di partenza del CDM. Fornisce una connessione controllata tra il contenitore della sostanza chimica e il sistema di erogazione.

A seconda dell'applicazione, le configurazioni di alimentazione più comuni includono fusti chimici, contenitori, serbatoi di grandi dimensioni e contenitori sostituibili. I componenti di collegamento possono includere tubi, raccordi, valvole, sistemi di connessione rapida, tubi di pescaggio e gruppi di estrazione.

La compatibilità dei materiali è particolarmente importante. Sostanze chimiche come acidi, basi, solventi, ossidanti e prodotti chimici speciali per i processi possono attaccare metalli, elastomeri o materie plastiche convenzionali. Pertanto, i componenti CDM sono generalmente realizzati con materiali chimicamente compatibili come PTFE, PFA, PVDF, PP, acciaio inossidabile ad alta purezza o altri materiali specifici per l'applicazione.

Per applicazioni che richiedono elevata purezza, l'interfaccia di alimentazione deve anche impedire l'ingresso di particelle esterne e umidità nel flusso chimico.

3. Pompe chimiche
La pompa è uno dei componenti attivi più importanti in un sistema di distribuzione chimica (CDM). La sua funzione principale è quella di spostare la sostanza chimica dalla sorgente all'apparecchiatura di processo, mantenendo la portata e la pressione richieste.

Sostanze chimiche diverse richiedono tecnologie di pompaggio diverse. Le pompe a membrana sono ampiamente utilizzate perché il meccanismo di pompaggio è in grado di isolare la sostanza chimica dai componenti meccanici in movimento. Le pompe a trascinamento magnetico e altre tecnologie di pompaggio specializzate possono essere selezionate in base alla compatibilità chimica, ai requisiti di portata, all'intervallo di pressione e ai requisiti di purezza.

Una pompa opportunamente selezionata dovrebbe garantire un flusso stabile con pulsazioni minime. Una pulsazione eccessiva può influire sui processi a valle, soprattutto quando il prodotto chimico viene utilizzato per rivestimenti di precisione, pulizia, incisione, deposizione o dosaggio.

Anche i materiali della pompa sono fondamentali. Le parti a contatto con il fluido devono resistere a un'esposizione prolungata a sostanze chimiche senza gonfiarsi, screpolarsi, corrodersi o generare contaminazione.

4. Valvole e componenti per il controllo del flusso
Le valvole determinano quando, dove e come le sostanze chimiche si muovono attraverso il modulo di controllo del flusso (CDM). Un modulo tipico può contenere diversi tipi di valvole, tra cui valvole di intercettazione, valvole pneumatiche, valvole di ritegno, valvole di controllo della pressione e valvole di controllo del flusso proporzionale.

Le valvole pneumatiche automatiche sono particolarmente utili nei sistemi automatizzati di erogazione di prodotti chimici perché possono essere controllate a distanza e integrate in una sequenza programmabile.

Le valvole di isolamento vengono utilizzate per isolare singole sezioni durante la manutenzione o in situazioni di emergenza. Le valvole di ritegno impediscono il riflusso, mentre le valvole di controllo della pressione regolano la pressione del sistema.

Per sostanze chimiche corrosive o ad elevata purezza, la progettazione interna della valvola deve ridurre al minimo il volume morto ed evitare aree in cui possano accumularsi residui chimici. Anche i materiali di tenuta della valvola devono essere selezionati in base alla compatibilità chimica, alla temperatura, alla pressione e alla durata di esercizio.

5. Filtri e controllo delle particelle
La purezza chimica è un fattore cruciale in molte applicazioni CDM. Anche particelle molto piccole possono influire negativamente sui processi di produzione avanzata.

I filtri vengono quindi installati per rimuovere le particelle e proteggere le apparecchiature a valle. A seconda del processo, gli elementi filtranti possono essere realizzati in PTFE, PFA, polipropilene o altri materiali chimicamente compatibili.

La classificazione del filtro viene selezionata in base ai requisiti del processo. Le applicazioni nel settore dei semiconduttori possono richiedere una filtrazione estremamente fine, mentre le applicazioni industriali meno esigenti possono utilizzare classificazioni di filtrazione maggiori.

È opportuno monitorare anche la caduta di pressione del filtro. Con l'accumulo di particelle, la pressione differenziale attraverso il filtro aumenta. Un aumento significativo della pressione può indicare la necessità di sostituire il filtro.

6. Sensori di pressione e flusso
Un moderno sistema CDM si basa in larga misura su sensori per monitorare le condizioni operative in tempo reale.

I sensori di pressione misurano la pressione nei punti critici del sistema, aiutando il controllore a rilevare condizioni anomale come ostruzioni nelle tubazioni, problemi alla pompa o pressione eccessiva.

I sensori di flusso forniscono informazioni sulla velocità effettiva di erogazione del prodotto chimico. Il confronto del flusso misurato con il valore target consente al sistema di controllo di identificare le deviazioni e di regolare la velocità della pompa o la posizione della valvola.

Tra gli altri possibili sensori figurano sensori di temperatura, sensori di livello del liquido, sensori di conducibilità, sensori di concentrazione e rilevatori di perdite.

Nella scelta del sensore è necessario considerare la compatibilità chimica, la precisione, il tempo di risposta, l'intervallo di temperatura e la stabilità a lungo termine.

7. Riscaldamento chimico e controllo della temperatura
Alcuni prodotti chimici richiedono un controllo preciso della temperatura perché la viscosità, la solubilità, la pressione di vapore e le caratteristiche di reazione possono variare significativamente con la temperatura.

Un sistema CDM può quindi includere riscaldatori, scambiatori di calore, isolamento termico, sensori di temperatura e circuiti di controllo.

Ad esempio, aumentare la temperatura di una sostanza chimica ad alta viscosità può ridurne la viscosità e migliorare le prestazioni di pompaggio. Tuttavia, un riscaldamento eccessivo può causare la degradazione della sostanza chimica o aumentare la generazione di vapore.

Il sistema di controllo della temperatura deve pertanto trovare un equilibrio tra le esigenze di processo, la stabilità chimica e la sicurezza.

8. Tubi, condotte e raccordi
Tubazioni e raccordi costituiscono il percorso fisico del fluido all'interno del CDM. Sebbene questi componenti possano sembrare semplici, hanno un'influenza determinante sull'affidabilità e sulla purezza del sistema.

La finitura superficiale interna, il materiale, la tecnologia di connessione e la geometria devono essere attentamente valutati.

Per i sistemi chimici ad elevata purezza, i tubi in PFA e PTFE sono spesso scelti per la loro eccellente resistenza chimica. In alcune applicazioni, quando la resistenza meccanica e i requisiti specifici del processo lo giustificano, si può utilizzare l'acciaio inossidabile ad elevata purezza.

I collegamenti devono ridurre al minimo le perdite e il volume morto. Una progettazione inadeguata delle tubazioni può creare zone di ristagno in cui si accumulano residui chimici, aumentando la contaminazione e le esigenze di manutenzione.

9. Sistema di controllo e automazione
Il sistema di controllo è il "cervello" di un moderno modulo di erogazione di prodotti chimici. Coordina pompe, valvole, sensori, allarmi e dispositivi di sicurezza.

Un controllore logico programmabile (PLC) o un sistema di controllo industriale può eseguire sequenze predefinite di erogazione di sostanze chimiche. Una sequenza tipica può includere l'inizializzazione del sistema, la verifica della fonte, l'apertura della valvola, l'avvio della pompa, la stabilizzazione della pressione, la verifica del flusso, l'erogazione delle sostanze chimiche, il lavaggio e l'arresto.

Il sistema di controllo confronta continuamente le condizioni operative effettive con i limiti predefiniti. Se pressione, portata, temperatura o perdite superano l'intervallo consentito, il sistema può generare un allarme o interrompere automaticamente l'erogazione del prodotto chimico.

I sistemi CDM avanzati possono anche comunicare con i sistemi di automazione industriale tramite protocolli di comunicazione industriale, consentendo il monitoraggio centralizzato e la raccolta dei dati di produzione.

10. Sistema di rilevamento perdite e sicurezza
Poiché molte sostanze chimiche utilizzate nei processi sono corrosive, tossiche, infiammabili o comunque pericolose, la sicurezza è un aspetto essenziale della progettazione CDM.

I sensori di rilevamento perdite possono essere installati all'interno dell'involucro o intorno ai punti di connessione critici. Se viene rilevata una perdita, il sistema di controllo può chiudere le valvole automatiche e arrestare la pompa.

È possibile integrare anche sistemi di contenimento secondario per impedire che le sostanze chimiche fuoriuscite si diffondano alle apparecchiature o alle aree di lavoro circostanti.

Le funzioni di arresto di emergenza forniscono un ulteriore livello di protezione. Gli operatori o i sistemi di sicurezza dell'impianto possono attivare un arresto di emergenza in caso di condizioni anomale.

Il CDM può anche integrare sistemi di ventilazione, connessioni di scarico, rilevamento di sostanze chimiche, sfogo della pressione e interblocco, a seconda delle sostanze chimiche e dei requisiti dell'impianto.

11. Meccanismo di funzionamento di un CDM
Il meccanismo di funzionamento di un modulo di rilascio di sostanze chimiche può essere generalmente suddiviso in diverse fasi.

Fase 1: Fornitura di prodotti chimici
La sostanza chimica viene collegata al CDM tramite l'interfaccia di alimentazione designata. Il sistema verifica le condizioni dell'alimentazione e conferma che le valvole e i sensori necessari funzionino correttamente.

Fase 2: Estrazione chimica
La pompa inizia ad aspirare la sostanza chimica dalla sorgente. Le valvole automatiche stabiliscono il corretto percorso di flusso, impedendo al contempo riflussi indesiderati o contaminazioni incrociate.

Fase 3: Filtrazione
La sostanza chimica passa attraverso il sistema di filtrazione. Le particelle e i contaminanti indesiderati vengono rimossi prima che la sostanza chimica raggiunga le apparecchiature sensibili a valle.

Fase 4: Regolazione della pressione e del flusso
Il sistema di controllo monitora la pressione e la portata. La velocità della pompa o l'apertura della valvola vengono regolate per mantenere le condizioni di erogazione richieste.

Fase 5: Consegna del processo
La sostanza chimica condizionata viaggia attraverso la tubazione di distribuzione fino all'utensile di processo. Il feedback continuo dei sensori garantisce che i parametri di erogazione rimangano entro l'intervallo operativo specificato.

Fase 6: Ricircolo o spurgo
Alcune applicazioni utilizzano il ricircolo di sostanze chimiche per mantenere l'uniformità e prevenire il ristagno. Dopo il processo di erogazione, il sistema può eseguire una sequenza di lavaggio o spurgo per rimuovere le sostanze chimiche residue da sezioni selezionate.

Fase 7: Arresto e verifica della sicurezza
Al termine della consegna, le valvole si chiudono secondo una sequenza predefinita e la pompa si arresta. Prima che il sistema entri in modalità standby, vengono verificate la pressione e l'eventuale presenza di perdite.

12. Perché la progettazione CDM è importante per la produzione di semiconduttori
La produzione di semiconduttori impone requisiti particolarmente stringenti ai sistemi di erogazione dei prodotti chimici. I prodotti chimici di processo possono influenzare direttamente la pulizia dei wafer, l'incisione, la deposizione, la litografia e il trattamento superficiale.

Piccole variazioni nella concentrazione chimica, nel flusso, nella pressione o nella temperatura possono influire sull'uniformità del processo. Anche la contaminazione da particelle può ridurre la resa.

Di conseguenza, i CDM per semiconduttori spesso enfatizzano materiali a contatto con il fluido ad elevata purezza, basso volume morto, controllo preciso del flusso, automazione affidabile, prevenzione delle perdite e monitoraggio completo.

Il sistema deve inoltre essere manutenibile. Componenti come filtri, pompe, valvole e contenitori per prodotti chimici devono essere sostituibili senza causare contaminazioni inutili o lunghi tempi di fermo della produzione.

13. Fattori chiave nella scelta di un CDM
Nella scelta o nella progettazione di un modulo di rilascio di sostanze chimiche, gli ingegneri devono valutare diversi fattori.

Innanzitutto, è necessario verificare la compatibilità chimica di ogni componente a contatto con il fluido. In secondo luogo, la portata e l'intervallo di pressione richiesti devono essere compatibili con la pompa e i componenti di controllo. In terzo luogo, i requisiti di filtrazione devono essere determinati in base alla sensibilità del processo.

Occorre inoltre considerare il livello di automazione richiesto. Un semplice sistema industriale potrebbe richiedere controlli manuali di base, mentre un impianto di semiconduttori potrebbe necessitare di un funzionamento completamente automatizzato, monitoraggio remoto, interblocchi e registrazione dei dati.

Infine, nella valutazione dovrebbero essere inclusi i requisiti di manutenzione, l'ingombro, l'ambiente di installazione, gli standard di sicurezza e il costo operativo totale.


Conclusione
A Modulo di rilascio di sostanze chimiche is much more than a simple chemical transfer unit. Is integrated system combining chemical supply interfaces, pumps, valves, filters, sensors, tubing, temperature control, automation, and safety functions.

Il suo principio di funzionamento fondamentale consiste nel trasferire sostanze chimiche da una sorgente controllata attraverso un percorso fluido accuratamente progettato, monitorando e regolando continuamente parametri critici come flusso, pressione, temperatura e purezza.

Nelle applicazioni di produzione avanzate, un sistema CDM ben progettato può migliorare la stabilità dell'erogazione dei prodotti chimici, ridurre i rischi di contaminazione, aumentare la ripetibilità del processo, migliorare la sicurezza degli operatori e ridurre gli sprechi di sostanze chimiche.

Con il continuo sviluppo della produzione di semiconduttori, dell'elettronica avanzata, del fotovoltaico e di altri settori di precisione, i moduli di erogazione di sostanze chimiche richiederanno sempre più purezza, controllo più preciso, maggiore automazione e maggiori capacità di sicurezza. La selezione di materiali, componenti per la gestione dei fluidi, sensori, tecnologie di controllo e sistemi di sicurezza appropriati è quindi essenziale per realizzare un'infrastruttura di erogazione di sostanze chimiche affidabile e ad alte prestazioni.
