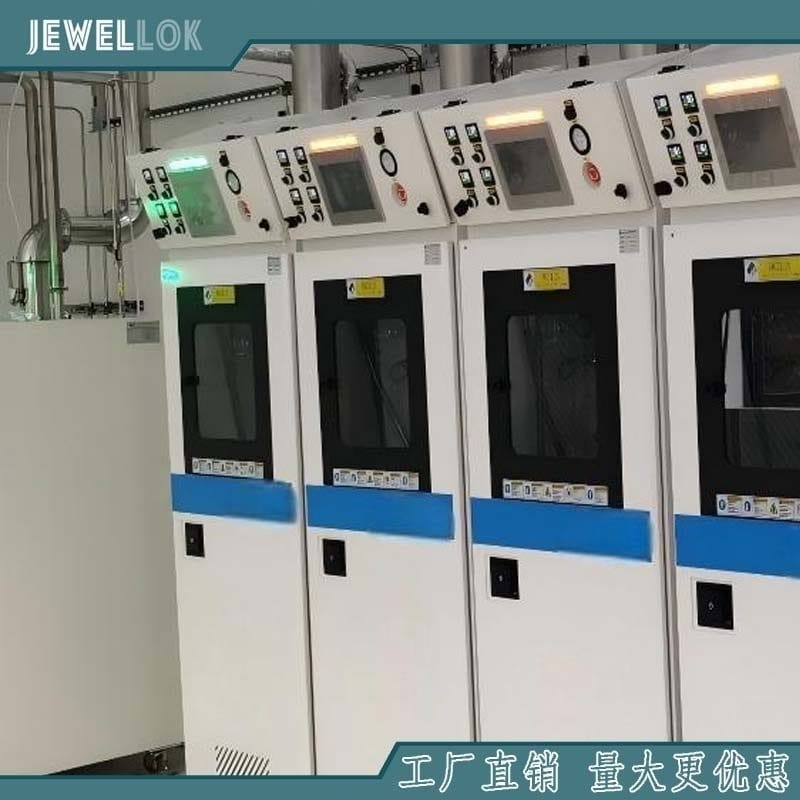

Armadietto speciale personalizzato per sistemi di erogazione di gas ad alta purezza

Armadietto speciale personalizzato per sistemi di erogazione di gas ad alta purezza

La fornitura di gas ad elevata purezza è fondamentale nella produzione di semiconduttori, nella produzione fotovoltaica, nella fabbricazione di LED, nei MEMS, nell'industria farmaceutica, nella strumentazione analitica e in altri processi industriali avanzati. In queste applicazioni, i gas di processo devono essere erogati in modo sicuro, costante e con livelli di contaminazione estremamente bassi. Un armadio per gas speciali, progettato su misura , offre una soluzione ingegnerizzata per lo stoccaggio, il controllo, il monitoraggio e la fornitura di gas pericolosi o ad elevata purezza, nel rispetto dei requisiti specifici del processo.

A differenza degli armadi per gas standard, i sistemi personalizzati possono essere configurati in base al tipo di gas, alla capacità delle bombole, ai requisiti di pressione, alla portata, alla disposizione dell'impianto, alle apparecchiature di processo, al livello di automazione e ai requisiti di sicurezza. Se progettato correttamente, un armadio per gas speciale personalizzato diventa un componente integrato di un sistema di distribuzione di gas ad alta purezza, anziché un semplice contenitore per bombole di gas.


Che cos'è un armadio per gas speciale?
Un armadio per gas speciali è un sistema chiuso per la gestione del gas, progettato per contenere e controllare una o più bombole di gas e i relativi componenti di erogazione. A seconda dell'applicazione, l'armadio può includere regolatori, valvole, filtri, trasmettitori di pressione, componenti pneumatici, regolatori di flusso di massa, sensori, connessioni di scarico e sistemi di controllo basati su PLC.

Per applicazioni ad alta purezza, il percorso interno del gas è generalmente progettato per ridurre al minimo la generazione di particelle, l'umidità, l'ossigeno e la contaminazione da idrocarburi. I componenti a contatto con il fluido possono essere realizzati in acciaio inossidabile di alta qualità, in particolare acciaio inossidabile 316L, con un adeguato trattamento superficiale e lucidatura elettrolitica ove necessario.

L'armadio offre anche un ulteriore livello di sicurezza. Se il processo prevede l'utilizzo di gas tossici, corrosivi, infiammabili, ossidanti o piroforici, l'involucro può essere collegato a un sistema di aspirazione o abbattimento dei gas dell'impianto. Le funzioni di rilevamento dei gas, spegnimento automatico, monitoraggio della pressione e allarme possono ridurre ulteriormente i rischi operativi.

Perché la personalizzazione è importante
Ogni applicazione di erogazione di gas ad alta purezza presenta requisiti operativi differenti. Un armadio progettato per azoto o argon può avere requisiti molto diversi da uno destinato alla gestione di gas di processo corrosivi o tossici.

La personalizzazione consente al produttore del sistema di selezionare i componenti e l'architettura più adatti in base all'applicazione. I fattori di progettazione più importanti includono:

Tipo di gas e compatibilità chimica
Dimensioni e quantità dei cilindri
pressione dell'offerta e pressione di consegna
Portata di gas richiesta
Specifiche di purezza
Numero di strumenti di processo
Funzionamento automatico o manuale
Dimensioni del mobile e posizione di installazione
Requisiti di scarico
Requisiti per il rilevamento del gas
Protocolli di comunicazione della struttura
Requisiti di manutenzione e sostituzione del cilindro
Ad esempio, un impianto di produzione di semiconduttori potrebbe richiedere un armadio a gas automatico a doppia bombola che passi da una bombola vuota a una piena senza interrompere l'erogazione del gas. Un'altra applicazione potrebbe richiedere più fonti di gas, un controllo indipendente della pressione o valvole di sicurezza di intercettazione ridondanti.

Una progettazione personalizzata consente di soddisfare questi requisiti prima dell'inizio della produzione delle apparecchiature.

Architettura del sistema di erogazione di gas ad alta purezza
Un tipico armadio per gas speciali è costituito da diverse sezioni funzionali.

La prima sezione è quella di alimentazione del gas , dove le bombole vengono installate in modo sicuro e collegate al collettore di distribuzione del gas. Un corretto sistema di fissaggio delle bombole e la ferramenta di collegamento adeguata sono essenziali per un funzionamento sicuro.

La seconda sezione è quella di regolazione del gas . I regolatori ad alte prestazioni riducono la pressione della bombola alla pressione richiesta a valle. A seconda dell'applicazione, si può utilizzare una regolazione a singolo stadio o a doppio stadio.

La terza sezione riguarda la purificazione e la filtrazione . I filtri a punto d'uso o a livello di armadio possono contribuire a controllare particelle e altri contaminanti. La scelta del filtro deve tenere conto della compatibilità con il gas, della caduta di pressione, della portata e del grado di purezza richiesto.

La quarta sezione è quella delle valvole e dei comandi . Le valvole, azionate pneumatiche o elettriche, possono fornire funzioni di isolamento automatico, commutazione del gas, controllo dello spurgo e arresto di emergenza.

Infine, l'armadio include sistemi di monitoraggio e sicurezza. Sensori di pressione, rilevatori di gas, dispositivi di monitoraggio del flusso, monitoraggio dei gas di scarico e controlli PLC possono fornire informazioni in tempo reale sulle condizioni del sistema.

Materiali per applicazioni ad altissima purezza
La scelta dei materiali è uno degli aspetti più importanti da considerare in un sistema di erogazione di gas ad elevata purezza.

L'acciaio inossidabile 316L è ampiamente utilizzato per componenti critici a contatto con gas grazie alla sua resistenza alla corrosione, alla resistenza meccanica e all'idoneità per applicazioni con gas ad elevata purezza. Per i processi di produzione di semiconduttori più esigenti, i componenti possono essere specificati con composizione del materiale controllata, processi di produzione specializzati e superfici elettrolucidate.

Anche la finitura superficiale è importante. Le superfici interne ruvide possono creare punti in cui si accumulano contaminanti o particelle. Superfici interne lisce e trattate correttamente possono migliorare la pulibilità e ridurre le potenziali fonti di contaminazione.

A seconda dei requisiti del sistema, per i collegamenti del gas possono essere utilizzati raccordi di tipo VCR o altre tecnologie di connessione ad alta integrità. Una corretta preparazione dei tubi, la saldatura orbitale, la pulizia e le procedure di assemblaggio sono essenziali per mantenere pulito il sistema.

La compatibilità dei materiali deve essere valutata anche in base al gas specifico. I gas corrosivi possono attaccare metalli, guarnizioni e polimeri non idonei. Pertanto, il processo di selezione dei materiali deve tenere conto della composizione chimica del gas, della concentrazione, della temperatura, della pressione e delle condizioni operative.

Commutazione automatica del gas
La commutazione automatica del gas è una caratteristica fondamentale di molti armadi per gas speciali realizzati su misura.

Una configurazione a doppio cilindro è tipicamente composta da una fonte di gas primaria e una secondaria. Quando il cilindro primario raggiunge una soglia di pressione predeterminata, il sistema di controllo può avviare un passaggio controllato al cilindro secondario.

Questa architettura può contribuire a mantenere una fornitura continua di gas e a ridurre le interruzioni del processo. Può anche fornire un allarme che segnala la necessità di sostituire la bombola esaurita.

Per le operazioni di produzione critiche, è possibile integrare un'ulteriore ridondanza nella progettazione. La sequenza di commutazione esatta, le soglie di pressione, la configurazione delle valvole e la logica di allarme devono essere determinate in base ai requisiti di erogazione del gas e alla filosofia di sicurezza dell'impianto.

Controllo e monitoraggio basati su PLC
I moderni armadi per gas speciali utilizzano sempre più spesso l'automazione basata su PLC.

Un PLC può monitorare la pressione, lo stato delle valvole, i segnali di rilevamento del gas, le condizioni di scarico dell'armadio, lo stato delle bombole e altri parametri. Può anche controllare le valvole pneumatiche ed eseguire sequenze operative predefinite.

Un tipico sistema di controllo può includere:

Controllore PLC
Interfaccia uomo-macchina (HMI)
Trasmettitori di pressione
Interfacce di rilevamento del gas
Elettrovalvole
Attuatori pneumatici
I/O digitali e analogici
Circuiti di arresto di emergenza
Allarmi sonori e visivi
Interfacce di comunicazione
L'HMI può visualizzare le condizioni del sistema in tempo reale e le informazioni di allarme. A seconda dell'architettura dell'impianto, il PLC può comunicare con un sistema di automazione industriale o di gestione degli edifici tramite un protocollo di comunicazione industriale appropriato.

L'automazione può anche migliorare l'efficienza della manutenzione. Gli allarmi storici e i dati operativi possono aiutare i tecnici a identificare anomalie di pressione, problemi alle valvole o problemi di alimentazione del gas.

Caratteristiche di sicurezza
La sicurezza è fondamentale nella progettazione di armadi per gas speciali.

L'armadio di contenimento può fornire un confinamento fisico attorno alle bombole di gas e ai componenti di erogazione del gas. Un raccordo di aspirazione può rimuovere continuamente il gas potenzialmente pericoloso dall'armadio quando richiesto dall'applicazione.

I sistemi di rilevamento gas possono monitorare l'atmosfera all'interno del cabinet per individuare eventuali perdite. Se viene rilevata una concentrazione di gas anomala, il sistema di controllo può avviare azioni di sicurezza predefinite, come la chiusura di valvole automatiche e la generazione di un allarme.

Le funzioni di arresto di emergenza consentono un rapido isolamento della fonte di gas. I dispositivi di sicurezza per la sovrapressione, se selezionati e installati correttamente, possono proteggere i componenti da pressioni eccessive.

Per i gas tossici, corrosivi, infiammabili o piroforici, la progettazione dell'armadio deve essere integrata con l'infrastruttura di sicurezza generale dell'impianto, compresi i sistemi di rilevamento dei gas, ventilazione forzata, arresto di emergenza e abbattimento dei gas.

La configurazione di sicurezza esatta deve essere determinata da ingegneri qualificati e nel rispetto delle normative locali, degli standard e dei requisiti del sito applicabili.

Sistema di spurgo e evacuazione
Un sistema di spurgo progettato correttamente è essenziale per molte applicazioni con gas ad alta purezza.

Prima di introdurre un gas di processo, potrebbe essere necessario svuotare e spurgare le linee di alimentazione del gas per ridurre l'aria residua, l'umidità o il gas di processo precedente. A seconda dell'applicazione, è possibile utilizzare un gas inerte come l'azoto come mezzo di spurgo.

Un armadio personalizzato può includere valvole di spurgo dedicate, connessioni per il vuoto e sequenze di spurgo automatizzate. I cicli di spurgo controllati da PLC possono standardizzare le procedure operative e ridurre la dipendenza dal funzionamento manuale delle valvole.

Per le applicazioni che coinvolgono gas pericolosi, il sistema di spurgo deve essere progettato con cura in modo che il gas scaricato venga convogliato verso un sistema di aspirazione o abbattimento appropriato.

Prevenzione delle perdite e integrità del sistema
Le perdite di gas rappresentano un problema critico nei sistemi di gas ad alta purezza. Anche una piccola perdita può creare problemi di sicurezza, ridurre la purezza del gas o compromettere la stabilità del processo.

Connessioni di elevata integrità, tubazioni realizzate correttamente, valvole idonee, regolatori affidabili e tecnologie di tenuta adeguate sono pertanto fondamentali.

Il mobile finito può essere sottoposto a prove di pressione, prove di tenuta, prove funzionali e altre procedure di controllo qualità prima della spedizione. I metodi di prova devono essere selezionati in base alle specifiche del sistema e al tipo di gas utilizzato.

Per le applicazioni che richiedono un'elevatissima purezza, i produttori devono anche controllare la pulizia dell'assemblaggio. I componenti devono essere puliti, protetti e imballati in modo adeguato per prevenire la contaminazione durante il trasporto e l'installazione.

Configurazioni di armadi personalizzate
Gli armadi per gas speciali possono essere progettati in diverse configurazioni a seconda delle esigenze di produzione.

Un armadio a singola bombola è adatto per applicazioni in cui la fornitura continua di gas non è fondamentale o dove la sostituzione frequente della bombola è accettabile.

Un armadio di commutazione automatica a doppia bombola è più adatto ai processi continui perché può mantenere la disponibilità di gas durante la sostituzione della bombola.

Per gli impianti di maggiori dimensioni, i sistemi multicilindro possono supportare la distribuzione centralizzata del gas o più apparecchiature di processo.

L'armadio può essere progettato anche come unità compatta indipendente o integrato in un'unità di distribuzione del gas più grande. Dimensioni, sportelli di accesso, disposizione delle bombole, pannelli di controllo e punti di connessione possono essere personalizzati in base alla configurazione dell'impianto.

Applicazione nella produzione di semiconduttori
La produzione di semiconduttori impone requisiti particolarmente stringenti ai sistemi di alimentazione dei gas. I gas di processo possono essere utilizzati per la deposizione, l'incisione, la pulizia, il drogaggio, l'ossidazione e altri processi di fabbricazione.

La purezza del gas e la stabilità dell'erogazione possono influenzare direttamente le prestazioni del processo. Contaminazione, fluttuazioni di pressione o un flusso di gas instabile possono influire sulla lavorazione dei wafer e sulla resa.

È quindi possibile progettare un armadio per gas speciali su misura in grado di fornire pressione controllata, flusso di gas stabile, commutazione del gas affidabile, spurgo efficace e monitoraggio completo.

L'armadio può anche essere integrato con le infrastrutture degli impianti di produzione di semiconduttori, inclusi i sistemi di distribuzione del gas, i sistemi di aspirazione, le apparecchiature per l'abbattimento dei gas e le piattaforme di automazione industriale.

Considerazioni ingegneristiche e di produzione
Un progetto di successo per un mobile a gas personalizzato dovrebbe iniziare con una specifica tecnica dettagliata.

Il team di ingegneri deve definire l'elenco dei gas, le specifiche delle bombole, gli intervalli di pressione, i requisiti di portata, i materiali delle tubazioni, gli standard di connessione, la filosofia di controllo, le dimensioni del quadro elettrico, i requisiti di scarico e le funzioni di sicurezza.

Un diagramma di processo e strumentazione (P&ID) viene normalmente sviluppato prima della fabbricazione. Il P&ID aiuta gli ingegneri a verificare il percorso del gas, la disposizione delle valvole, il controllo della pressione, la sequenza di spurgo e le funzioni di sicurezza.

Dopo l'approvazione del progetto, i componenti possono essere fabbricati e assemblati secondo procedure controllate. La fabbricazione dei tubi, la saldatura, la pulizia, l'ispezione, il cablaggio elettrico, la programmazione del PLC e il collaudo finale devono seguire procedure di qualità documentate.

I test di accettazione in fabbrica possono quindi verificare l'integrità meccanica, la logica di controllo, gli allarmi, il funzionamento delle valvole, il monitoraggio della pressione e altre funzioni specificate prima della consegna.

Scegliere un produttore di armadi per gas personalizzati
Nella scelta di un produttore, gli acquirenti dovrebbero valutare non solo l'involucro del quadro elettrico, ma anche la sua esperienza nella gestione di gas ad alta purezza, tubazioni di precisione, integrazione di valvole, controllo della pressione, automazione e sistemi di sicurezza.

I criteri di valutazione importanti includono:

Esperienza con sistemi di erogazione di gas ad alta purezza
Conoscenza della compatibilità dei gas e della selezione dei materiali
Capacità di realizzare armadi a gas personalizzati
Controllo qualità per saldatura e assemblaggio
Capacità di test di tenuta e di pressione
Esperienza nell'integrazione di PLC e HMI
Supporto per la documentazione e i diagrammi P&ID
Capacità di integrare sistemi di rilevamento e scarico dei gas
Supporto tecnico post vendita
Conformità agli standard di progetto applicabili
Un partner ingegneristico competente dovrebbe essere in grado di lavorare a partire dai requisiti di processo del cliente, anziché limitarsi a offrire un modello di armadio fisso.


Conclusione
Un armadio per gas speciale, progettato su misura per sistemi di distribuzione di gas ad alta purezza, offre una soluzione integrata per una distribuzione del gas sicura, affidabile e controllata. Grazie alla combinazione di componenti di alta qualità a contatto con il gas, regolazione precisa della pressione, controllo automatico delle valvole, efficaci funzioni di spurgo, monitoraggio del gas e automazione basata su PLC, il sistema può essere adattato alle esigenze specifiche dei processi di produzione avanzati.

Per gli impianti di produzione di semiconduttori e altre strutture ad alta tecnologia, la personalizzazione è particolarmente importante perché la purezza del gas, l'affidabilità del sistema, la sicurezza e la continuità del processo sono strettamente interconnesse. Un armadio ben progettato può garantire un'erogazione stabile del gas, semplificando al contempo le operazioni, la manutenzione e l'integrazione con l'infrastruttura di gestione del gas più ampia dell'impianto.

La chiave per un progetto di successo non è semplicemente scegliere un armadio per gas con le dimensioni corrette. È lo sviluppo di un'architettura completa per la fornitura di gas, basata su chimica del gas, pressione, flusso, purezza, sicurezza, automazione e requisiti dell'impianto. Con il giusto approccio ingegneristico e la qualità di produzione, un armadio per gas speciale personalizzato può diventare una base affidabile per la fornitura di gas ad alta purezza e per il moderno controllo dei processi industriali.
