Le valvole a membrana ad altissima purezza (UHP) presentano diversi livelli di rugosità superficiale interna, misurata principalmente dal parametro Ra (Roughness Average) , per prevenire la contaminazione in applicazioni critiche. L'intervallo tipico di rugosità superficiale per le valvole a membrana UHP va da 5 µin (0.13 µm) a 25 µin (0.6 µm).



Tipi comuni di rugosità superficiale

Le valvole a membrana UHP sono solitamente prodotte con finiture superficiali specifiche, verificate mediante strumenti conformi a standard quali ASME B46.1.

5 µin Ra (0.13 µm): Questa è una delle finiture più lisce disponibili per i componenti UHP, spesso ottenuta combinando lucidatura meccanica ed elettrolucidatura. Questo livello viene utilizzato nelle applicazioni di semiconduttori più esigenti per garantire la minima generazione di particelle e contaminazione.
8 µin Ra (0.20 µm): Alcuni prodotti specifici in acciaio inossidabile UHP, come alcune serie di soffietti e valvole a membrana, hanno una rugosità media di processo pari a 8 µin Ra.
10 µin Ra (0.25 µm): Questa finitura è uno standard comune per applicazioni ad elevata purezza, offrendo un buon equilibrio tra levigatezza e convenienza. L'elettrolucidatura è disponibile anche come opzione per raggiungere questo livello in modo costante.
25 µin Ra (0.6 µm): Spesso associata ad applicazioni generali ad elevata purezza o igieniche (ad esempio, bioprocessi e prodotti farmaceutici), questa finitura si trova anche su alcuni componenti in plastica UHP in conformità con standard come SEMI F57.


Parametri di misurazione

I principali parametri di misurazione utilizzati nel settore UHP sono Ra e Rz.

Ra (rugosità media): Questa è la media aritmetica dei valori assoluti delle deviazioni dell'altezza del profilo all'interno della lunghezza di valutazione. Ra è il parametro più comune e standardizzato per la specifica generale della rugosità superficiale e il controllo qualità nelle applicazioni UHP.
Rz (profondità media della rugosità): Questo parametro misura la distanza verticale media tra il picco più alto e la valle più bassa in ogni lunghezza di campionamento. Rz è più sensibile a irregolarità estreme come graffi e buchi, che possono essere critici per le prestazioni di tenuta.


Processi di trattamento superficiale

Per ottenere queste finiture superficiali precise spesso sono necessari metodi di produzione e post-lavorazione specifici:

Lucidatura meccanica: Un processo che utilizza materiali abrasivi per levigare la superficie, passaggio fondamentale per ottenere valori Ra specifici prima di un'ulteriore raffinazione.
Elettrolucidatura: Questo processo elettrochimico rimuove un sottile strato di materiale, ottenendo una finitura liscia come uno specchio con valori Ra inferiori, spesso fino a 5 o 10 µin. Migliora inoltre la resistenza alla corrosione passivando la superficie.
passivazione: Sebbene non sia un metodo di finitura in sé, la passivazione è un post-trattamento fondamentale per i componenti in acciaio inossidabile UHP. Rimuove il ferro libero dalla superficie utilizzando una soluzione acida, migliorando la resistenza alla corrosione del materiale.


Perché la finitura superficiale è il fondamento della purezza

Nel mondo della produzione di semiconduttori, dei processi biologici e della fornitura di gas ad alta tecnologia, la denominazione "Ultra-Alta Purezza" (UHP) è più di un semplice termine di marketing: è un rigoroso requisito ingegneristico. Il cuore di questi sistemi è la valvola a membrana , un componente critico le cui superfici interne a contatto con il fluido devono essere pressoché impeccabili.

La rugosità superficiale è il parametro principale utilizzato per determinare se una valvola può funzionare senza introdurre contaminanti. Anche picchi e valli microscopici (rugosità) possono intrappolare umidità, gas o particolato, causando un "degassamento" o rilascio di particelle che può rovinare un wafer di semiconduttore multimilionario o contaminare un lotto farmaceutico.

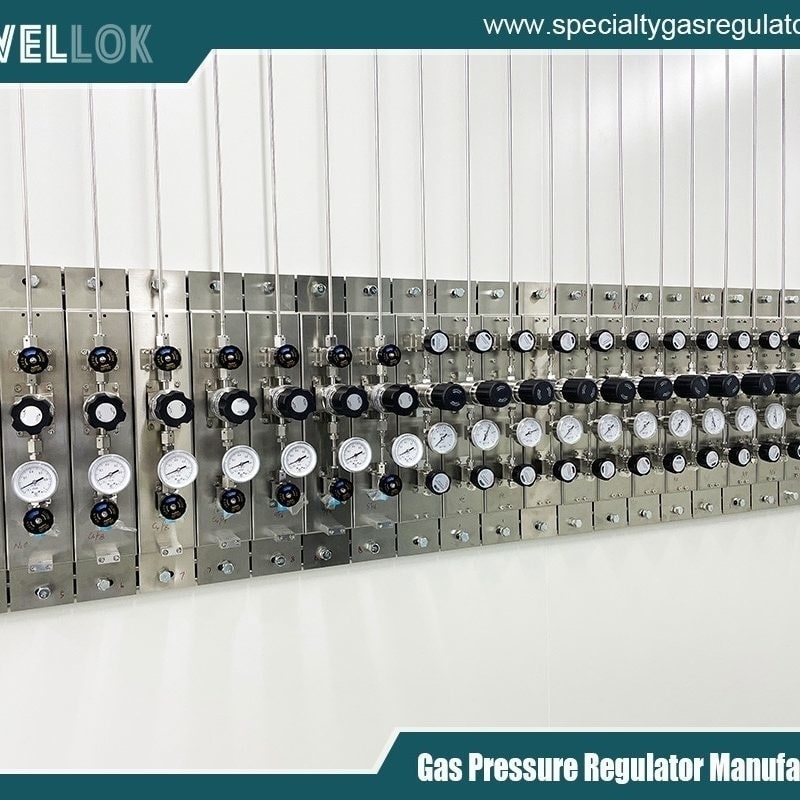

produttori di collettori di commutazione delle bombole del gas
Parametri di misurazione chiave: decodifica di Ra e Rz
Per comprendere le specifiche tecniche di una valvola UHP è necessario approfondire la metrologia della texture superficiale. Secondo la norma ASME B46.1, due parametri principali definiscono la qualità di queste superfici:

Ra (rugosità media):Si tratta della media aritmetica di tutte le distanze assolute del profilo di rugosità dalla linea centrale all'interno della lunghezza di valutazione. È il parametro più universalmente utilizzato per il controllo di qualità generale.
Rz (profondità media della rugosità):A differenza di Ra, che calcola la media di tutti i valori, Rz calcola la distanza verticale media tra i cinque picchi più alti e le cinque valli più profonde. Nelle applicazioni UHP, Rz è fondamentale perché identifica gli "estremi", ovvero le fessure profonde in cui è più probabile che batteri o particelle si nascondano.


Livelli di rugosità superficiale standard nelle applicazioni UHP
A seconda del mezzo (gas o liquido) e del settore, vengono specificati diversi valori Ra. Produttori leader come Swagelok classificano i loro prodotti in base a questi parametri di processo:

5 µin Ra (0.13 µm):Il "Gold Standard" per l'erogazione di gas ai semiconduttori. Questa finitura ultra-liscia è ottenuta tramite una lavorazione di precisione seguita da un'elettrolucidatura avanzata.
8 µin Ra (0.20 µm):Comune per soffietti di fascia alta e specifici valvola diaframmatica serie (ad esempio, serie DL e DS) in cui è richiesta una purezza estrema ma 5 µin non sono strettamente obbligatori.
10 µin Ra (0.25 µm):Finitura standard ad elevata purezza spesso utilizzata nella strumentazione generale e nei sistemi di gas di laboratorio di alta qualità.
da 20 a 25 µin Ra (da 0.5 a 0.6 µm):Tipico per la bioelaborazione igienica (ASME BPE SF1) o per componenti in plastica UHP come le valvole PFA, che devono essere conformi allo standard SEMI F57.


Processi avanzati di trattamento superficiale
Una superficie grezza lavorata non è mai "pronta per UHP". Deve essere sottoposta a una serie di trattamenti per raggiungere la finitura richiesta in micropollici.

Lucidatura meccanica (MP)

Questo è il passaggio fondamentale. Utilizzando abrasivi sempre più fini, la superficie viene livellata. La MP riduce Ra, ma può anche incorporare particelle abrasive e distorcere la struttura cristallina del metallo, creando "sbavature" microscopiche che intrappolano i contaminanti.

Elettrolucidatura (EP)

Questo è il passaggio rivoluzionario per l'acciaio inossidabile UHP. Utilizzando un bagno elettrochimico, le "creste" della superficie vengono dissolte più rapidamente delle "avvallamenti". L'elettrolucidatura può ridurre la rugosità superficiale Ra fino al 50% rispetto alla sola lucidatura meccanica. Il risultato è una superficie "senza imperfezioni", simile a uno specchio, significativamente più facile da pulire e che offre un rapporto cromo-ferro più elevato per una resistenza alla corrosione superiore.

passivazione

Dopo la lucidatura, la passivazione prevede il trattamento della superficie con una soluzione acida (solitamente nitrica o citrica) per rimuovere il ferro libero. Questo lascia uno strato protettivo di ossido ricco di cromo. Nei sistemi UHP, questo strato rappresenta la difesa finale contro la corrosione e l'interazione chimica con i fluidi di processo.



Standard normativi: SEMI vs. ASME BPE
Gli ingegneri devono selezionare le valvole in base agli standard specifici che regolano il loro settore:

SEMIF57:Standard per i componenti polimerici nei sistemi semiconduttori ad acqua ultrapura (UPW) e nei sistemi chimici liquidi. Limita la rugosità superficiale bagnata a 25 µin Ra.
ASME BPE:Standard per le apparecchiature di bioprocessing utilizzato in ambito farmaceutico. Definisce finiture come SF1 (20 µin Ra max) e SF4 (15 µin Ra max con elettrolucidatura).

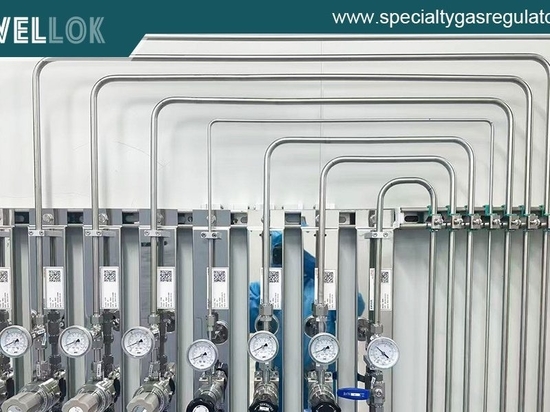

produttori di collettori di commutazione delle bombole del gas
Conclusione: la strada verso la contaminazione zero

Ottenere la finitura superficiale perfetta in una valvola a membrana UHP è il risultato di un equilibrio tra precisione meccanica e scienza chimica. Specificando i corretti valori Ra/Rz e assicurandosi che la valvola sia stata sottoposta a un'adeguata elettrolucidatura e passivazione, gli ingegneri possono garantire la longevità del sistema e la purezza del prodotto.
