La costante spinta verso dispositivi a semiconduttore e film sottili funzionali più piccoli, veloci ed efficienti ha elevato la deposizione a strati atomici (ALD) e la deposizione chimica da fase vapore (CVD) a tecniche di produzione fondamentali. Al centro di molti processi per la deposizione di dielettrici ad alta costante dielettrica (ad esempio, Al₂O₃), barriere di diffusione e semiconduttori a base di nitruri di gruppo III si trova il precursore metallorganico trimetilalluminio (TMA). Tuttavia, la natura altamente reattiva, piroforica e sensibile all'umidità del TMA presenta notevoli difficoltà per la sua erogazione sicura e precisa. Il collettore del gas – la rete di valvole, tubi, regolatori e sensori che trasporta il TMA dalla sua sorgente alla camera di reazione – non è un semplice impianto idraulico; è un sottosistema critico la cui progettazione determina la qualità del film, la riproducibilità del processo e la sicurezza operativa. Questo articolo approfondisce i principi ingegneristici, le considerazioni sui materiali e le filosofie di progettazione essenziali per la costruzione di collettori di gas TMA ad alta purezza che soddisfino le rigorose esigenze dei moderni sistemi ALD e CVD.




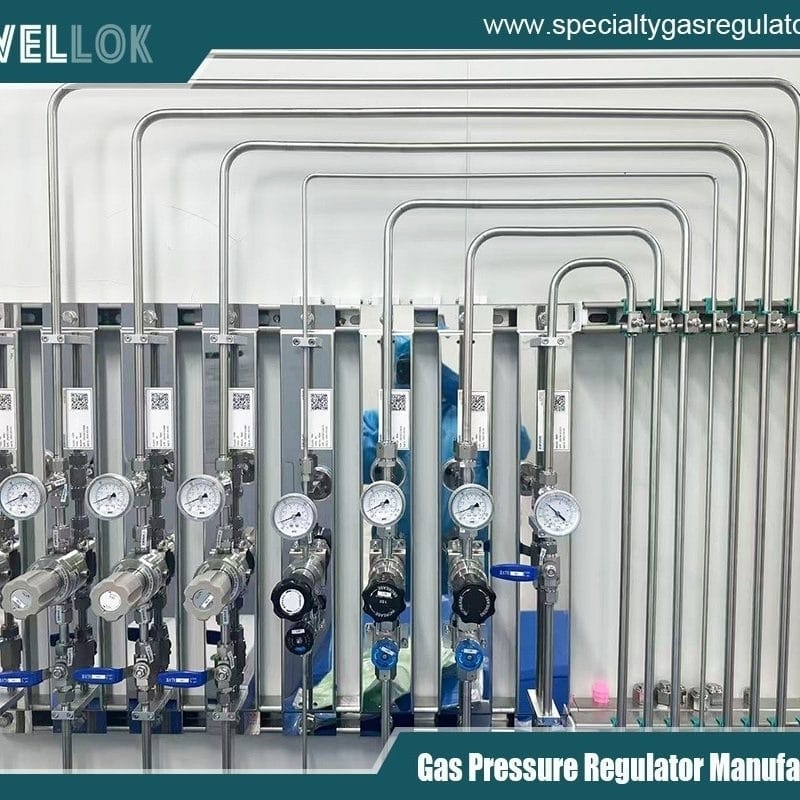

produttore di scatole per collettori di valvole VMB in Cina
1. La centralità della consegna dei precursori

Nelle tecniche ALD e CVD, la qualità del film depositato è intrinsecamente legata all'introduzione controllata di gas precursori. L'ALD, che si basa su reazioni superficiali autolimitanti, richiede un dosaggio dei precursori eccezionalmente preciso e sequenziale. La CVD, pur operando spesso in un regime di flusso continuo, richiede un'erogazione di vapore stabile, costante e priva di contaminazioni. Il TMA (Al(CH₃)₃), un liquido a temperatura ambiente con un'elevata pressione di vapore (~11 Torr a 20 °C), è un precursore di punta per i film contenenti alluminio. La sua elevata reattività lo rende ideale per processi a bassa temperatura, ma necessita anche di un sistema di erogazione in grado di gestire la sua propensione a reagire con ossigeno, acqua e persino con se stesso (formando oligomeri) se gestito in modo improprio.

Un collettore mal progettato introduce punti di contaminazione, generazione di particelle, instabilità di pressione o condizioni non sicure. Impurità come ossigeno o acqua causano inclusioni ossidate nel film, degradando le proprietà elettriche. Contaminanti residui o "effetti memoria" derivanti da impulsi precedenti limitano la flessibilità e la purezza del processo. Pertanto, il collettore per gas TMA deve essere progettato per raggiungere tre obiettivi fondamentali: purezza ultra elevata, erogazione di precisione e sicurezza intrinseca.

2. Sfide principali nella gestione del TMA

La progettazione per TMA inizia con la comprensione del suo rapporto conflittuale con l'ambiente:

Piroforicità: il TMA si incendia spontaneamente a contatto con l'aria. L'intero collettore deve essere spurgato e mantenuto in atmosfera inerte (tipicamente N₂ o Ar).

Sensibilità all'umidità e all'ossigeno: reagisce violentemente con H₂O e O₂, producendo particelle di allumina, metano e calore. Queste particelle possono ostruire tubature, valvole e filtri, mentre le reazioni compromettono la stechiometria dei precursori.

Formazione di addotti e oligomerizzazione: il TMA può formare addotti acido-base di Lewis con eteri o ammine e può dimerizzare/oligomerizzare, soprattutto se riscaldato eccessivamente o se tracce di impurità catalizzano le reazioni, alterandone la pressione di vapore e la cinetica di rilascio.

Natura "appiccicosa": il TMA e i suoi prodotti di decomposizione tendono ad adsorbire sulle superfici, causando effetti memoria e lunghi tempi di svuotamento.

3. Filosofia del design multiforme: un approccio sistemico

Il collettore di gas TMA ad alte prestazioni è realizzato secondo una filosofia olistica che integra scienza dei materiali, fluidodinamica e ingegneria del controllo.

3.1. Selezione dei materiali: il fondamento della purezza

Acciaio inossidabile 316L/316L VIM-VAR: il materiale standard. Il 316L offre una buona resistenza alla corrosione. Fondamentalmente, deve essere fuso a induzione sotto vuoto e rifuso ad arco sotto vuoto (VIM-VAR) per ridurre le impurità e il degassamento. Le superfici interne elettrolucidate (EP) minimizzano la superficie di contatto, riducono i siti di adsorbimento e migliorano il lavaggio delle particelle.

Leghe ad alte prestazioni: per la massima purezza, le leghe di nichel come l'Hastelloy C-22 offrono una resistenza superiore ai cloruri e ai sottoprodotti acidi, sebbene a un costo maggiore.

Guarnizioni e tenute: Le tenute metalliche (raccordi ConFlat® con guarnizioni in rame o nichel) sono obbligatorie per tutti i collegamenti permanenti o semipermanenti. Per le tenute smontabili, i perfluoroelastomeri (ad esempio Kalrez®, Chemraz®) sono preferibili ai fluoropolimeri standard grazie alla loro bassissima permeabilità e all'eccellente resistenza chimica ai composti organometallici. Il loro utilizzo dovrebbe essere ridotto al minimo e, ove possibile, limitato alle zone riscaldate non critiche.

Passivazione: Tutti i componenti a contatto con il fluido devono essere sottoposti a un rigoroso processo di passivazione (in genere un trattamento con acido nitrico) per formare uno strato stabile e inerte di ossido di cromo sull'acciaio inossidabile, prevenendo reazioni catalitiche e corrosione.

3.2. Componenti chiave e loro funzioni

Contenitore precursore (gorgogliatore/canister): spesso un recipiente riscaldato in acciaio inossidabile. Richiede un tubo di immersione per il gorgogliamento del gas vettore e una linea separata per l'aspirazione del vapore. Il controllo della temperatura (±0.1 °C) è fondamentale per una pressione di vapore stabile.

Valvole di isolamento: le valvole a membrana rappresentano lo standard di riferimento. Il loro design isola l'attuatore dal gas di processo, offre un percorso di flusso rettilineo quando aperte e garantisce una tenuta affidabile e priva di particelle. L'azionamento pneumatico consente l'integrazione con il controllore logico programmabile (PLC) del sistema.

Controllo del flusso: per la CVD, si utilizzano regolatori di flusso di massa (MFC) con metallurgia e trattamenti superficiali compatibili con TMA. Per l'ALD, il dosaggio preciso viene spesso ottenuto non tramite un MFC, ma tramite un dosaggio basato sulla pressione. Questo metodo prevede l'utilizzo di una valvola a commutazione rapida per riempire un "volume di iniezione" o una "linea di dosaggio" a una pressione preimpostata, per poi iniettare tale volume discreto nella camera. Ciò richiede valvole a risposta estremamente rapida e trasduttori di pressione (manometri capacitivi) precisi.

Regolazione della pressione e trasduttori: la pressione a monte del gorgogliatore è controllata da un regolatore di pressione ad alta purezza con tenuta metallica. La pressione di processo è monitorata da manometri capacitivi riscaldati di tipo Baratron® per prevenire la condensazione del TMA.

Filtri: Filtri in metallo sinterizzato in linea (ad esempio, 0.1 µm) posizionati prima dei componenti critici (MFC, valvole) e prima dell'ingresso della camera per catturare le particelle generate dalle reazioni o a monte.

Linee di spurgo e sfiato: è essenziale una rete di spurgo dedicata a più porte. La linea di sfiato deve essere collegata a un sistema di aspirazione dedicato e depurato o a un sistema di combustione/abbattimento per il trattamento del gas piroforico. Le valvole di spurgo devono essere a chiusura ermetica.

Riscaldamento: L'intero collettore, dall'uscita del gorgogliatore all'ingresso della camera, deve essere riscaldato a traccia e isolato a una temperatura superiore al punto di condensazione del TMA (tipicamente 30-50 °C, al di sopra della temperatura del gorgogliatore). Questo è un requisito imprescindibile per prevenire la formazione di goccioline di liquido, picchi di pressione e un'erogazione irregolare.

3.3. Integrazione e configurazione

Minimizzazione del volume morto: il progetto deve eliminare senza pietà i tratti morti, le porte a T inutilizzate e i grandi volumi in cui il TMA può ristagnare, decomporsi o causare effetti memoria. I percorsi di flusso devono essere diretti e aerodinamici.

Strategia di spurgo: uno spurgo multistadio efficace è fondamentale. Questo include uno spurgo della linea di processo principale, uno "spurgo incrociato" separato per il volume di dose nelle configurazioni ALD e uno spurgo del contenitore. I cicli di spurgo devono essere progettati per rimuovere efficacemente il TMA, non solo per diluirlo.

Interblocchi di sicurezza: Il PLC deve essere programmato con interblocchi di sicurezza: monitoraggio della pressione sul gorgogliatore, monitoraggio della temperatura su tutte le zone riscaldate, rilevamento delle perdite (spesso tramite test di aumento di pressione) e monitoraggio dei gas tossici/combustibili nello scarico e nel quadro elettrico. Qualsiasi guasto deve attivare l'arresto automatico, l'isolamento della fonte di TMA e l'avvio di una purga di sicurezza.

4. Considerazioni avanzate per sistemi all'avanguardia

Ottimizzazione degli impulsi specifica per ALD: per ALD ad alta velocità (spaziale o temporale), la progettazione del collettore si concentra sulla commutazione ultraveloce. Ciò impiega valvole piezoelettriche o pneumatiche ad alta velocità posizionate il più vicino possibile alla camera, con un volume minimo tra la valvola e il substrato. L'uso di linee di dosaggio doppie (o multiple) consente di riempire una linea mentre l'altra inietta, aumentando la frequenza degli impulsi.

Aspirazione di vapore vs. gorgogliamento: Sebbene il gorgogliamento con un gas vettore sia comune, l'aspirazione diretta di vapore (in cui il gas vettore bypassa il liquido e si satura di vapore nello spazio di testa) può essere vantaggiosa per precursori con pressione di vapore molto elevata come il TMA, offrendo un prelievo di vapore più stabile e rapido senza spruzzi di liquido.

Monitoraggio e diagnostica in situ: l'integrazione di analizzatori di gas residui (RGA) all'ingresso o all'uscita della camera consente di monitorare la forma dell'impulso TMA, rilevare i prodotti di decomposizione e verificarne la purezza. Gli analizzatori di gas basati su laser possono fornire dati di concentrazione specifici per specie in tempo reale per il controllo a feedback.

Progettazione modulare e di facile manutenzione: i collettori devono essere progettati come "aste" o pannelli modulari che possono essere facilmente isolati, rimossi per la manutenzione o la sostituzione e sterilizzati singolarmente. Ciò riduce al minimo i tempi di fermo del sistema.

5. Integrazione del protocollo di sicurezza

Il collettore è la prima linea di difesa per la sicurezza del TMA. La sua progettazione deve integrarsi con rigorosi protocolli operativi:

Controllo delle perdite: Controllo obbligatorio delle perdite di elio dopo l'installazione o qualsiasi intervento di manutenzione.

Cicli di spurgo corretti: Stabilire e convalidare cicli di spurgo completi prima di aprire qualsiasi sezione all'atmosfera.

Abbattimento dei gas di scarico: assicurarsi che la linea di scarico sia collegata a uno scrubber a umido o a un'unità di abbattimento termico correttamente funzionanti e progettati per i composti organometallici.

Dispositivi di protezione individuale (DPI): utilizzo di visiere, camici da laboratorio ignifughi e guanti in gomma butilica durante la manipolazione di contenitori o il collegamento di tubazioni.
