La continua ricerca di dispositivi a semiconduttore più piccoli, potenti ed efficienti richiede una purezza e una precisione senza precedenti nei processi di fabbricazione. Al centro di molti processi avanzati di drogaggio, crescita epitassiale e deposizione di film sottili si trova la fosfina (PH₃), un gas precursore altamente tossico, piroforico e critico. La sua erogazione sicura, stabile e priva di contaminazioni dalla sorgente di gas alla camera di processo è fondamentale, un compito gestito principalmente dal regolatore di gas. Questo articolo tecnico approfondisce la progettazione specializzata, le sfide operative, la scienza dei materiali e i rigorosi protocolli di sicurezza inerenti ai regolatori di gas PH₃ ​​utilizzati nei sistemi di erogazione di gas di grado elettronico. Esploriamo come questi componenti siano progettati per mantenere una purezza ultra-elevata (UHP), garantire un controllo costante della pressione e mitigare gli estremi rischi associati alla PH₃, supportando così l'integrità della produzione di semiconduttori.

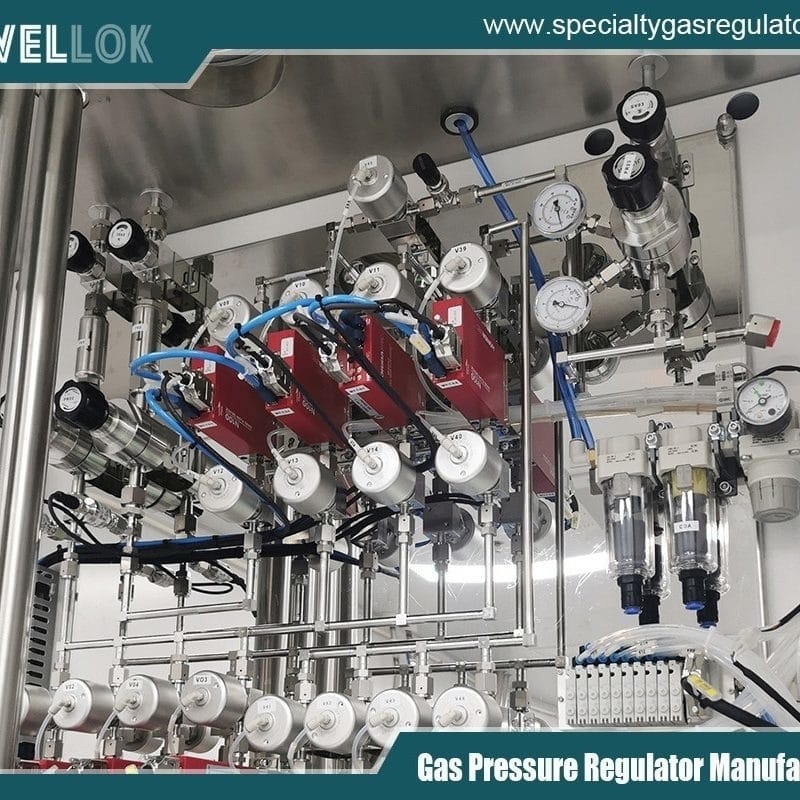

produttori di collettori di commutazione delle bombole del gas
Il ruolo critico di PH3 nella fabbricazione dei semiconduttori
La moderna produzione di semiconduttori si basa su una serie di gas speciali per modificare le proprietà elettriche e strutturali dei wafer di silicio. Il PH3, come fonte di fosforo, è indispensabile per il drogaggio di tipo n, per la formazione di regioni cruciali nei transistor e per la deposizione di film di silicio drogati con fosforo (ad esempio, poli-Si, SiP) tramite deposizione chimica da vapore (CVD) o deposizione a strato atomico (ALD). Queste applicazioni richiedono che il gas venga erogato a pressioni e portate specifiche e altamente controllate, spesso in modalità pulsatile o stazionaria precisa.
Qualsiasi deviazione, che si tratti di fluttuazioni di pressione, generazione di particolato o contaminazione metallica, può portare a variazioni della concentrazione del drogante, disuniformità del film o guasti del dispositivo, con un impatto diretto sulla resa e sulle prestazioni. Il regolatore di gas, posizionato tra la bombola ad alta pressione o la sorgente di gas sfuso e la linea di erogazione, è il primo e più critico punto di controllo. Per un gas pericoloso e sensibile come la fosfina, questo regolatore non è un componente standard, ma un capolavoro di ingegneria di precisione e progettazione di sicurezza.



Proprietà uniche di PH3 e sfide associate
La progettazione di un regolatore per PH3 inizia con una conoscenza approfondita delle sue proprietà esigenti:
Alta tossicità: Il pH₃ ha un limite di esposizione medio ponderato nel tempo (TWA) generalmente inferiore a 0.1 ppm. Anche perdite minime sono letali. Questo impone requisiti di integrità delle perdite un ordine di grandezza più rigorosi rispetto ai gas inerti.
Piroforicità: La fosfina può infiammarsi spontaneamente nell'aria a concentrazioni superiori al suo limite inferiore di infiammabilità (~1.8%). Ciò richiede una progettazione che impedisca l'ingresso di aria ed elimini le fonti di accensione.
Reattività e decomposizione: Il pH₃ può decomporsi a temperature elevate o a contatto con determinati materiali, formando depositi solidi di fosforo. Questi possono ostruire orifizi, porte e valvole del regolatore, causando malfunzionamenti e creando particelle pericolose.
Requisiti di purezza ultra elevata: Il pH₃ di grado elettronico ha livelli di purezza specificati in parti per miliardo (ppb) o addirittura parti per trilione (ppt) per le impurità metalliche. Il regolatore non deve aggiungere contaminanti (ioni metallici, particelle, umidità, idrocarburi).
Corrosività: Sebbene non sia estremamente corrosivo come l'HF, i suoi prodotti di decomposizione e le potenziali interazioni con l'umidità richiedono un'attenta selezione dei materiali.


Filosofia di progettazione e caratteristiche principali di Regolatori di gas PH3
L'obiettivo principale del progetto è fornire un controllo preciso e stabile della pressione di uscita, fungendo al contempo da barriera assoluta contro contaminazioni e perdite. Le caratteristiche principali includono:
3.1. Selezione dei materiali e trattamenti superficiali

Corpo e componenti interni: L'acciaio inossidabile di alta qualità 316L o 316L VIM/VAR (fusione a induzione sotto vuoto/rifusione ad arco sotto vuoto) è lo standard per la sua eccellente resistenza alla corrosione e le ridotte proprietà di degassamento. Per le applicazioni più critiche, vengono utilizzate leghe di nichel o acciai con passivazione speciale.
Finitura superficiale: Tutte le superfici bagnate vengono sottoposte a un'ampia elettrolucidatura per ottenere una finitura a specchio (ad esempio, Ra < 10 µpollici). Ciò riduce al minimo l'area superficiale, riducendo i siti di adsorbimento/desorbimento di umidità e gas e prevenendo la generazione di particolato.
Diaframma: Il cuore dell'elemento di rilevamento della pressione è un diaframma metallico saldato, solitamente realizzato in acciaio inossidabile 316L o Hastelloy. I diaframmi elastomerici sono severamente vietati a causa dei rischi di permeazione, degassamento e decomposizione.
Foche: Tutte le tenute statiche utilizzano guarnizioni metalliche (ad esempio, ConFlat® con guarnizioni in rame o nichel) o, ove necessario, O-ring in perfluoroelastomero (FFKM) ultra-puliti e compatibili con PH₃. La tenuta dinamica è ridotta al minimo e, ove necessario, utilizza soffietti avanzati per eliminare le perdite dallo stelo.
3.2. Controllo della contaminazione

Minimizzazione del volume morto: I volumi interni sono progettati per essere estremamente piccoli, in modo da facilitare una rapida spurgatura e ridurre la quantità di gas che potrebbe decomporsi o rimanere intrappolato.
Gestione del particolato: Le geometrie interne sono ottimizzate per evitare zone di intrappolamento. I componenti sono assemblati in camere bianche ISO Classe 4 (Classe 10) o superiori e i regolatori sono insacchettati in azoto pulito e secco.
Porte di spurgo e sfiato: Le porte di spurgo posizionate strategicamente consentono uno spurgo completo del corpo e della cavità del regolatore prima e dopo la manutenzione, impedendo il contatto aria/PH₃ e rimuovendo eventuali prodotti di decomposizione. Le porte di sfiato sono progettate per un'evacuazione sicura verso un sistema di lavaggio.
3.3. Controllo della pressione e stabilità

A molla vs. a cupola: Per applicazioni ad alta precisione, i regolatori a pistone (a cupola) sono spesso preferiti ai tipi a molla. Un "gas a cupola" pulito e inerte (come N₂ o He) agisce sul diaframma, fornendo una pressione di uscita più stabile, indipendentemente dal calo della pressione di alimentazione ("droop") o dalle variazioni della costante elastica. Questo separa il meccanismo di controllo dal gas di processo.
Caratteristiche di flusso: Il regolatore è progettato per fornire una capacità di flusso (Cv) sufficiente per l'applicazione, mantenendo al contempo la stabilità a portate molto basse, comuni nei processi ALD e in alcuni processi CVD.


L'importanza fondamentale dei sistemi di sicurezza
La sicurezza non è un elemento aggiuntivo, ma un principio di progettazione integrato.
Integrità delle perdite: Tutti i regolatori vengono sottoposti a test di tenuta dell'elio al 100% con sensibilità di 1 x 10⁻⁹ atm·cc/sec o superiore. Questo garantisce che il pH₃ non possa fuoriuscire nell'ambiente.
Valvole di isolamento integrate: Molti regolatori di pH₃ fanno parte di un modulo "gas stick" che include una valvola di intercettazione manuale o pneumatica (SOV) a monte e una SOV a valle. Il regolatore stesso può essere un modello "a cappello chiuso". Ciò consente il suo completo isolamento, consentendo una sostituzione sicura.
Protezione di scarico della pressione: Un disco di rottura dedicato o una valvola di sicurezza è installata sul lato a bassa pressione, che sfiata verso un sistema di depurazione dei gas tossici esausti, per proteggere dalla sovrapressurizzazione causata da blocchi a valle o guasti del regolatore.
Compatibilità dei materiali: Tutti i materiali a contatto con il fluido vengono rigorosamente testati per verificarne la compatibilità con il pH₃, al fine di prevenire la decomposizione catalitica o la corrosione.
Costruzione resistente al fuoco: I componenti sono progettati per resistere all'esposizione al fuoco per un periodo di tempo specificato, al fine di prevenire guasti catastrofici durante un incendio in un impianto.


Protocolli di integrazione e gestione del sistema
Il regolatore è solo un nodo in un sistema di distribuzione sicuro. La corretta integrazione è fondamentale:
Armadi a gas: I regolatori di pH₃ sono alloggiati in armadi a gas rinforzato e costantemente ventilati, dotati di rilevatori di gas tossici (TGM) impostati per l'allarme a frazioni della TWA. Gli armadi sono dotati di sistemi di estinzione automatica degli incendi e sono interbloccati con sistemi di spurgo.
Procedure di spurgo: Prima di aprire qualsiasi parte del sistema all'atmosfera e prima di introdurre PH₃, è obbligatorio eseguire rigorose procedure di spurgo in più fasi utilizzando azoto secco e privo di ossigeno.
Sistemi di abbattimento: Tutte le linee di scarico e di sfiato provenienti dal regolatore e dall'armadio conducono direttamente a uno scrubber PH₃ dedicato e ad alta efficienza (che in genere utilizza l'ossidazione chimica o la decomposizione termica) prima che venga rilasciato qualsiasi effluente.
Procedure di sostituzione: Le sostituzioni di bombole e regolatori seguono permessi di lavoro sicuri (SWP) dettagliati e scritti, spesso utilizzando metodi basati su doppio blocco e spurgo o spurgo, con personale dotato di adeguati dispositivi di protezione individuale (DPI) e con un monitoraggio continuo del gas.


Tendenze e sviluppi futuri
Con la continua riduzione dei nodi di processo e l'emergere di nuove architetture come i transistor 3D NAND e Gate-All-Around (GAA), le richieste di erogazione del gas si intensificano:
Purezza più elevata: Sono necessari regolatori con una generazione di particelle e una lisciviazione delle impurità metalliche ancora più basse.
Stabilità migliorata per ALD/ALE: Tempi di risposta più rapidi e controllo della pressione ultra stabile per l'erogazione di impulsi in meno di un secondo.
Monitoraggio intelligente: Integrazione di sensori di pressione, temperatura e persino di particelle con comunicazione digitale (Industria 4.0) per la manutenzione predittiva, il monitoraggio dello stato di salute in tempo reale e la tracciabilità.
Metodi di consegna alternativi: Il settore sta esplorando alternative più sicure, basate su fonti solide o su gorgogliatori a bassa pressione, alle bombole di PH₃ ad alta pressione, che richiederebbero progetti completamente nuovi di regolatori e vaporizzatori.

regolatori di pressione del gas in acciaio inossidabile UHP 316L
Conclusione
Migliori Regolatore di gas PH3 In un sistema di distribuzione di livello elettronico, il DM è un componente critico e sofisticato che opera all'intersezione tra estrema precisione e rischio estremo. Il suo design è una testimonianza della scienza dei materiali avanzata, della lavorazione di precisione e di un impegno fondamentale per la sicurezza. Garantendo la distribuzione stabile, pura e controllata di questo precursore indispensabile ma pericoloso, questi regolatori specializzati consentono direttamente la produzione della microelettronica avanzata che alimenta il mondo moderno. La loro continua evoluzione, guidata dai due imperativi di purezza e sicurezza, rimarrà essenziale per il percorso dell'industria dei semiconduttori lungo la Legge di Moore e oltre.
