Conosci gli usi nascosti del regolatore di pressione a due stadi?

Conosci gli usi nascosti del regolatore di pressione a due stadi?

Nel vasto e complesso mondo dell'ingegneria industriale, dove la precisione può fare la differenza tra un funzionamento impeccabile e un guasto catastrofico, pochi dispositivi rivestono un'importanza così sottovalutata come il regolatore di pressione a due stadi . Spesso trascurato tra appariscenti sistemi di automazione e sensori ad alta tecnologia, questo componente umile ma sofisticato rappresenta l'apice della tecnologia di stabilizzazione della pressione. Ma cos'è esattamente e perché merita tanta considerazione? In sostanza, un regolatore di pressione a due stadi è un dispositivo progettato per ridurre l'elevata pressione in ingresso da una sorgente di gas o fluido a una pressione di uscita stabile e utilizzabile attraverso un processo a due fasi. A differenza dei regolatori più semplici, garantisce una costanza inalterata anche in presenza di fluttuazioni della pressione di alimentazione, rendendolo indispensabile in ambienti in cui l'affidabilità non è negoziabile.

Immaginate un impianto di produzione in piena attività, dove gas come ossigeno, azoto o propano alimentano tutto, dalle torce di saldatura agli strumenti analitici. Senza un controllo preciso della pressione, i processi potrebbero subire rallentamenti, causando inefficienze, rischi per la sicurezza o prodotti rovinati. Il regolatore a due stadi risolve questo problema suddividendo la riduzione della pressione in due fasi: il primo stadio abbassa la pressione a un livello intermedio e il secondo la regola con precisione fino al livello desiderato. Questa progettazione riduce al minimo le variazioni causate dall'esaurimento delle bombole o dalle variazioni della domanda, fornendo un flusso costante che le alternative a un solo stadio spesso non riescono a eguagliare. Mentre le industrie si spingono verso una maggiore efficienza e sostenibilità, comprendere il ruolo di questo regolatore diventa cruciale, non solo per gli ingegneri, ma per chiunque investa nei moderni progressi industriali.

Tuttavia, oltre all'ovvio, si celano utilizzi nascosti che ne estendono la portata a settori di nicchia, dalla ricerca all'avanguardia alle soluzioni ambientali. Questo articolo approfondisce la meccanica, i vantaggi, le applicazioni e gli utilizzi meno noti dei regolatori di pressione a due stadi, svelando perché sono davvero gli eroi non celebrati della stabilizzazione della pressione. Alla fine, non solo ne comprenderete il funzionamento fondamentale, ma scoprirete anche modi innovativi con cui stanno plasmando il futuro dell'industria.


produttore cinese di regolatori di gas ad altissima purezza


Comprensione dei regolatori di pressione a due stadi

Per apprezzare l'ingegnosità dei regolatori di pressione a due stadi, è necessario innanzitutto comprenderne i principi operativi. Questi dispositivi funzionano come due regolatori integrati in un unico corpo, riducendo la pressione in fasi sequenziali per una maggiore stabilità. Il processo inizia all'ingresso, dove il gas ad alta pressione, spesso proveniente da bombole con pressioni superiori a 2000 psi, entra nel primo stadio. Qui, un gruppo molla e membrana non regolabile e preimpostato in fabbrica riduce la pressione a un livello intermedio, tipicamente intorno ai 200-500 psi. Questo stadio assorbe la maggior parte della caduta di pressione, proteggendo il secondo stadio da fluttuazioni estreme.

La pressione intermedia fluisce quindi al secondo stadio, regolabile dall'utente tramite una manopola o una maniglia. Simile a un regolatore monostadio, utilizza un'altra molla, un diaframma e una sede valvola per abbassare ulteriormente la pressione al livello di uscita desiderato, spesso fino a 0-50 psi per applicazioni precise. L'innovazione chiave risiede in questa separazione: mentre i regolatori monostadio si confrontano direttamente con pressioni di ingresso variabili, causando derive in uscita (note come "droop" o effetto della pressione di alimentazione), i modelli a due stadi mantengono un'erogazione pressoché costante. Ad esempio, quando una bombola di gas si svuota e la pressione di ingresso scende da 2500 psi a 500 psi, un regolatore a due stadi potrebbe subire solo una variazione minima in uscita di 0.2 psi, grazie al primo stadio di buffering.

Al contrario, i regolatori monostadio riducono la pressione in un unico passaggio, rendendoli più semplici ed economici, ma soggetti a incoerenze. Sono adatti per applicazioni di base in cui sono tollerabili piccole fluttuazioni, come la saldatura o il riscaldamento occasionali. Tuttavia, in scenari impegnativi, come quando la pressione di ingresso diminuisce naturalmente nelle bombole, le unità monostadio richiedono frequenti regolazioni. I regolatori a due stadi eliminano questo problema, offrendo un'affidabilità "imposta e dimentica", fondamentale in installazioni remote o ad alto rischio.

Tecnicamente, la magia deriva dalla gestione dell'effetto della pressione di alimentazione (SPE), in cui la pressione di uscita risponde inversamente alle variazioni di ingresso. In una configurazione monostadio, una caduta di pressione di ingresso di 100 psi potrebbe causare un aumento di uscita di 1 psi se la SPE è dell'1%. I modelli a due stadi aggravano questo problema in modo minimo: l'aumento di uscita del primo stadio si riversa nel secondo sotto forma di un piccolo aumento di ingresso, con conseguente variazione complessiva trascurabile. Materiali come ottone, acciaio inossidabile o varianti nichelate garantiscono la durata in ambienti corrosivi o ad alta purezza, con pressioni di mandata massime spesso limitate a 500 psi per motivi di sicurezza.

Questo doppio meccanismo non solo stabilizza la pressione, ma migliora anche la sicurezza riducendo il rischio di sovrapressurizzazione a valle. Con l'evoluzione dei settori industriali, che incorporano funzionalità come filtri integrati o controlli elettronici, i regolatori a due stadi continuano ad adattarsi, dimostrando il loro ruolo fondamentale nella gestione della pressione.



Vantaggi dei regolatori a due stadi

La superiorità dei regolatori di pressione a due stadi rispetto alle loro controparti a stadio singolo è evidente in diversi vantaggi chiave, che li rendono la scelta ideale per operazioni di precisione. Il primo è la loro eccezionale stabilità: tamponando le variazioni di ingresso, forniscono una pressione di uscita costante, fondamentale per i processi in cui anche piccole deviazioni possono alterare i risultati o danneggiare le apparecchiature. Ad esempio, nella gascromatografia, dove la pressione deve rimanere costante per separazioni accurate, i modelli a due stadi superano quelli a stadio singolo, che potrebbero fluttuare con l'esaurimento delle bombole.

Un altro vantaggio è la riduzione della manutenzione. I regolatori monostadio spesso richiedono regolazioni manuali per compensare le variazioni di pressione, mentre le unità a due stadi richiedono meno regolazioni, risparmiando tempo e manodopera in punti difficili da raggiungere come condotte remote o serbatoi sopraelevati. Questa affidabilità si traduce in risparmi sui costi, poiché un minor numero di interventi significa minori tempi di fermo operativi.

Anche la sicurezza è amplificata. La riduzione graduale riduce al minimo i rischi derivanti da improvvisi picchi di pressione e, nei sistemi a propano, previene il congelamento nei climi freddi mantenendo una portata uniforme. La versatilità si distingue per la gestione di un'ampia gamma di pressioni di ingresso, dalle bombole ad alta pressione alle condotte a bassa pressione, senza compromettere la precisione di uscita.

In termini di prestazioni in condizioni variabili, i regolatori a due stadi eccellono mitigando l'effetto SPE, garantendo una deriva minima in uscita. Sebbene comportino un costo iniziale più elevato a causa della complessità, i guadagni di efficienza a lungo termine in termini di consumo energetico e accuratezza del processo spesso superano tale costo. Nel complesso, questi vantaggi rendono i regolatori a due stadi essenziali per le industrie che danno priorità a precisione, sicurezza ed efficienza.



Applicazioni industriali comuni

I regolatori di pressione a due stadi sono essenziali in numerosi settori industriali, dove la loro capacità di fornire una pressione stabile è alla base di operazioni critiche. In ambito manifatturiero, sono essenziali per l'alimentazione del gas nei processi di saldatura e taglio. Per la saldatura ad alta precisione, come nella fabbricazione di componenti aerospaziali, garantiscono un flusso di gas costante per le torce, prevenendo difetti dovuti a incoerenze di pressione. Allo stesso modo, nelle applicazioni di brasatura e riscaldamento, sebbene un regolatore monostadio possa essere sufficiente per le operazioni di base, i modelli a due stadi sono preferiti per linee di produzione sostenute e ad alto volume.

I laboratori e gli ambienti analitici ne fanno ampio affidamento per l'alimentazione dei gas strumentali. Nella gascromatografia e nella spettrometria di massa, una pressione di erogazione costante è fondamentale per evitare derive della linea di base o letture imprecise. I sistemi a gas ad alta purezza nella produzione di semiconduttori utilizzano regolatori a due stadi per mantenere flussi ultra-puliti e stabili, prevenendo la contaminazione nella produzione di wafer.

Nel settore energetico, la distribuzione di propano e gas naturale offre enormi vantaggi. Per gli elettrodomestici, i regolatori a due stadi prevengono il congelamento del sistema in climi freddi gestendo meglio i tassi di espansione, garantendo riscaldamento e cottura affidabili. Le bombole di gas industriali per processi come la fabbricazione di metalli o la sintesi chimica li utilizzano per contrastare il calo di pressione, mantenendo l'efficienza anche quando i serbatoi sono vuoti.

L'industria farmaceutica e quella alimentare li utilizzano per ambienti con gas controllati, come la copertura di azoto per prevenire l'ossidazione nei serbatoi di stoccaggio. In questi settori ad alto rischio, la precisione degli enti regolatori garantisce il rispetto di rigorosi standard di sicurezza. Nel complesso, il loro ruolo nella stabilizzazione della pressione in diverse applicazioni ne sottolinea l'ubiquità industriale.



Usi nascosti o meno noti

Sebbene i regolatori di pressione a due stadi siano ben noti nei settori industriali principali, le loro applicazioni nascoste rivelano una più ampia versatilità, spesso nella ricerca, in ambito medico e nelle tecnologie emergenti. Nei sistemi di gas medicali, ad esempio, garantiscono un'erogazione precisa di ossigeno o protossido di azoto negli ospedali. Il design a due stadi riduce in modo sicuro le elevate pressioni delle bombole, fornendo flussi stabili per ventilatori o macchine per anestesia, dove le fluttuazioni potrebbero mettere in pericolo i pazienti. Questa versione medica ne evidenzia il ruolo, che va oltre la potenza industriale, nella precisione salvavita.

Nella ricerca d'avanguardia, sono fondamentali negli esperimenti sui fluidi supercritici. In università come l'Università di Washington, i regolatori a due stadi (o configurazioni doppie simili) controllano le pressioni nell'ossidazione dell'acqua supercritica per la distruzione dei rifiuti tossici, consentendo il funzionamento continuo in condizioni difficili. Analogamente, negli studi sull'incrostazione tramite osmosi inversa al MIT, le varianti di contropressione, spesso abbinate in configurazioni a due stadi, stabilizzano le pressioni della membrana, migliorando l'accuratezza dei dati nella ricerca sulla purificazione dell'acqua.

Un utilizzo meno noto emerge nei gasdotti per gas naturale miscelato con idrogeno (HBNG), un elemento chiave per una transizione energetica sostenibile. Gli studi dimostrano che l'adattamento dei regolatori per l'HBNG richiede la regolazione di parametri come i guadagni proporzionali e integrali man mano che i rapporti di idrogeno salgono al 30%, compensando la minore densità e mantenendo la stabilità. Questa applicazione potrebbe rivoluzionare il trasporto di carburanti ecologici, con regolatori che garantiscono un flusso sicuro ed efficiente nonostante le variazioni delle proprietà del fluido.

Nei settori aerospaziale e ambientale, vengono utilizzati nei test sulle celle a combustibile e nel sequestro del carbonio. Alla Charles University, controllano le pressioni nelle celle a combustibile a idrogeno per lo sviluppo di catalizzatori, contribuendo ai progressi nel campo dell'energia pulita. Per il geo-sequestro del carbonio, presso l'Australian National University, gestiscono le pressioni di CO₂ supercritica nelle simulazioni rocciose, contribuendo alla mitigazione dei cambiamenti climatici.

Anche in settori di nicchia come gli acquari con piante, gli hobbisti li utilizzano per l'iniezione di CO2 al fine di prevenire gli scarichi a fine vasca, seppur in scala ridotta. Questi usi nascosti dimostrano l'adattabilità del regolatore, dai banchi di laboratorio agli sforzi globali per la sostenibilità.



Casi di studio

Casi di studio reali illustrano l'impatto trasformativo dei regolatori di pressione a due stadi . In un sistema di distribuzione del gas configurato da Swagelok per laboratori di analisi, una configurazione a doppio stadio ha ridotto al minimo l'SPE, mantenendo la pressione in uscita entro 0.2 psi nonostante una caduta di pressione in ingresso di 2000 psi, migliorando l'affidabilità degli strumenti e riducendo i costi di manutenzione.

Presso l'Università della Carolina del Sud, i ricercatori li hanno utilizzati in esperimenti con CO2 supercritica per la produzione di combustibile sintetico a partire dalle emissioni catturate, raggiungendo pressioni stabili che hanno consentito reazioni di scarica elettrica rivoluzionarie. Questo caso sottolinea il loro ruolo nell'innovazione nel campo dell'energia pulita.

Nel trattamento delle acque reflue industriali, l'impianto di Gloversville-Johnstown ha utilizzato regolatori per il controllo del motore a biogas, stabilizzando i flussi di metano a bassa pressione per alimentare in modo efficiente generatori da 350 kW. Nel frattempo, uno studio sulla sintesi del perossido di idrogeno presso l'Università di Zhengzhou si è affidato a questi dispositivi per la stabilità del reattore, producendo ossidanti ecocompatibili con un controllo preciso.

Questi esempi dimostrano come gli enti regolatori a due stadi favoriscano l'efficienza, la sicurezza e l'innovazione in tutti i settori.

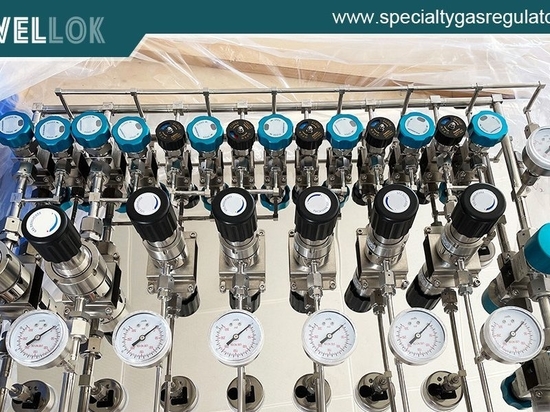

Regolatore di azoto ad alta purezza e portata elevata


Conclusione

Il regolatore di pressione a due stadi incarna la stabilizzazione della pressione industriale, offrendo affidabilità e versatilità senza pari. Dai comuni ruoli produttivi alle gemme nascoste nella ricerca e nella sostenibilità, il suo impatto è profondo. Con il progresso tecnologico, l'adozione di questi dispositivi sbloccherà potenzialità ancora maggiori, garantendo un futuro stabile per le industrie di tutto il mondo.
