A cosa serve una valvola a membrana manuale a bassa pressione?

A cosa serve una valvola a membrana manuale a bassa pressione?

Nel mondo dei sistemi di controllo dei fluidi, le valvole svolgono un ruolo fondamentale nella regolazione del flusso, della pressione e della direzione di liquidi, gas e fanghi in diversi settori industriali. Tra le varie tipologie di valvole disponibili, le valvole a membrana si distinguono per il loro design unico che garantisce l'isolamento tra il fluido e il meccanismo di azionamento della valvola. Questo articolo approfondisce le caratteristiche specifiche delle valvole a membrana manuali a bassa pressione , analizzandone la costruzione, la funzionalità, le applicazioni e i vantaggi.

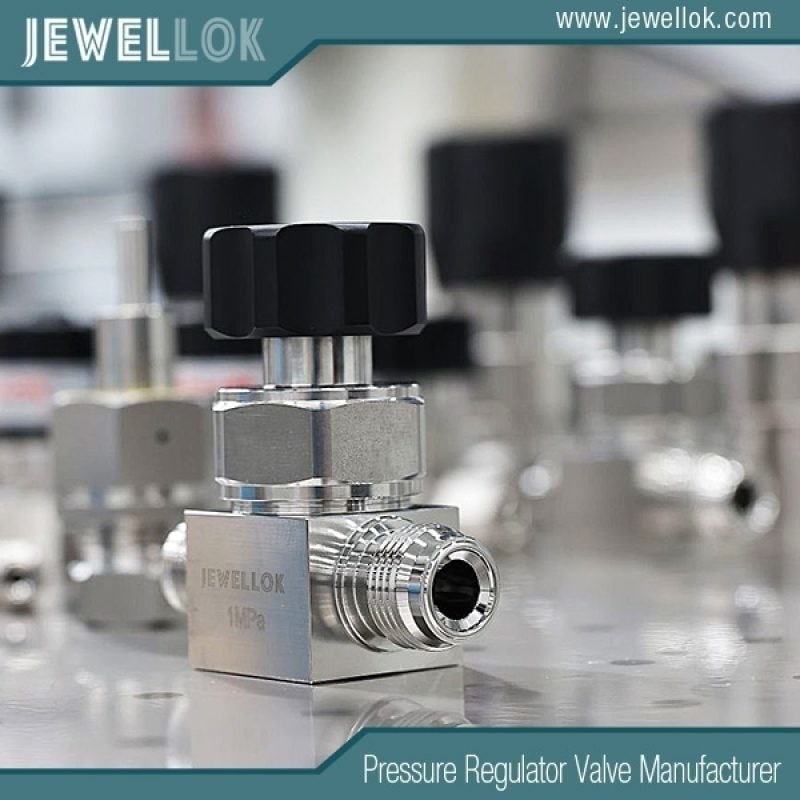

Una valvola a membrana manuale a bassa pressione è un tipo di valvola specializzato progettato per gestire fluidi a pressioni relativamente basse, tipicamente inferiori a 10 bar (145 psi), e viene azionata manualmente senza la necessità di attuatori automatici. Queste valvole sono particolarmente apprezzate in ambienti in cui igiene, resistenza alla corrosione e controllo preciso sono fondamentali. A differenza delle tradizionali valvole a sfera o a saracinesca, le valvole a membrana utilizzano una membrana flessibile, la membrana, per sigillare e controllare il flusso, impedendo qualsiasi contatto diretto tra il fluido di processo e i componenti interni della valvola. Questo design riduce al minimo i rischi di contaminazione e aumenta la durata in fluidi corrosivi o abrasivi.

La domanda principale a cui questo articolo risponde è: a cosa serve una valvola a membrana manuale a bassa pressione? Per rispondere a questa domanda, dobbiamo prima comprendere l'anatomia e i principi operativi della valvola, per poi esaminarne le applicazioni pratiche. Alla fine, i lettori comprenderanno perché queste valvole sono indispensabili in settori come quello farmaceutico, biotecnologico, della lavorazione di alimenti e bevande e del trattamento delle acque. Questa analisi tecnica mira a fornire una panoramica completa, evidenziando i vantaggi della valvola e discutendone al contempo i potenziali limiti e le considerazioni sulla manutenzione.




Produttore e fornitore di sistemi di distribuzione di gas e sostanze chimiche ad altissima purezza (UHP)
Capire le valvole a membrana: le basi

Le valvole a membrana risalgono agli inizi del XX secolo, inizialmente sviluppate per la gestione di sostanze chimiche corrosive in ambienti industriali. Il componente principale è la membrana, un foglio flessibile realizzato con materiali come gomma, PTFE (politetrafluoroetilene) o elastomeri come l'EPDM (etilene propilene diene monomero). Questa membrana funge sia da tenuta che da elemento di controllo del flusso, flettendosi per aprire o chiudere la porta della valvola.

In una valvola a membrana standard, il corpo è tipicamente diviso in due parti principali: il cappello (la parte superiore contenente il meccanismo di azionamento) e il corpo (la parte inferiore a contatto con il fluido). La membrana è bloccata tra queste sezioni, creando una barriera che isola il fluido dallo stelo e dal volantino. Quando la valvola è chiusa, la membrana preme contro uno stramazzo o una sede nel corpo, formando una tenuta stagna. L'apertura della valvola comporta la retrazione della membrana, consentendo il passaggio del fluido.

Le valvole a membrana manuali si distinguono per il meccanismo di azionamento manuale, solitamente costituito da un volantino o una leva che ruota uno stelo filettato per comprimere o rilasciare la membrana. Questa semplicità le rende affidabili e facili da manutenere, soprattutto in applicazioni a bassa pressione dove non sono richieste forze di azionamento elevate.

Le varianti a bassa pressione sono ottimizzate per applicazioni in cui le pressioni di sistema non superano livelli moderati. Queste valvole sono spesso realizzate con materiali di costruzione più leggeri e membrane più sottili per ridurre i costi e migliorare la sensibilità alle regolazioni manuali. I materiali più comuni per il corpo valvola includono PVC (cloruro di polivinile), PP (polipropilene), acciaio inossidabile o ghisa, scelti in base alla compatibilità chimica del fluido.

La designazione "bassa pressione" implica che la valvola non è adatta ad ambienti ad alta pressione, dove sarebbero necessari diaframmi più spessi o corpi rinforzati per prevenire rotture o perdite. Queste valvole, invece, eccellono in sistemi che operano a pressione atmosferica o leggermente elevata, garantendo una gestione sicura ed efficiente dei fluidi senza il rischio di sovrapressione che danneggerebbe i componenti.



Principio di funzionamento delle valvole a membrana manuali a bassa pressione

Il funzionamento di una valvola a membrana manuale a bassa pressione è semplice ma ingegnoso. Analizziamolo passo dopo passo.

Posizione chiusa: nello stato di chiusura predefinito, il volantino viene ruotato in senso orario, azionando il compressore (fissato allo stelo) verso il basso. Questa azione preme il diaframma contro lo stramazzo nel corpo valvola, creando una tenuta ermetica. Lo stramazzo è una cresta rialzata lungo il percorso del flusso che migliora l'efficienza di tenuta fornendo un'area di contatto definita. Poiché il diaframma è flessibile, si adatta alla forma dello stramazzo, impedendo qualsiasi passaggio di fluido anche a basse pressioni.
Apertura della valvola: per consentire il flusso, l'operatore ruota il volantino in senso antiorario, ritraendo il compressore e consentendo al diaframma di sollevarsi dallo stramazzo. L'elasticità intrinseca del diaframma agevola questo movimento, creando un percorso libero per il fluido. Nei sistemi a bassa pressione, ciò richiede una coppia minima, rendendo possibile l'azionamento manuale senza attrezzi o sforzi eccessivi.
Controllo del flusso: a differenza delle valvole on/off, le valvole a membrana possono regolare il flusso comprimendo parzialmente la membrana. Ciò garantisce un controllo preciso, fondamentale nelle applicazioni che richiedono precisione di dosaggio, come la miscelazione di prodotti chimici o le configurazioni di laboratorio. La relazione lineare tra i giri del volantino e la posizione della membrana garantisce portate prevedibili.
Meccanismo di tenuta: il doppio ruolo della membrana, sia come guarnizione che come attuatore, elimina la necessità di guarnizioni o O-ring attorno allo stelo, riducendo i potenziali punti di perdita. Nelle versioni manuali a bassa pressione, la tenuta è garantita dalla resilienza del materiale anziché da elevate forze di compressione, il che consente di risparmiare energia e prolungare la durata dei componenti.
I fattori che influenzano le prestazioni includono la scelta del materiale del diaframma. Ad esempio, i diaframmi in PTFE offrono un'eccellente resistenza chimica ma possono avere una minore flessibilità alle basse temperature, mentre quelli in gomma offrono una migliore elasticità per cicli frequenti. Anche le dimensioni della valvola, che in genere vanno da 1/2 pollice a 12 pollici di diametro, influiscono sulla capacità di flusso, misurata in valori Cv (coefficiente di flusso).

In termini di gestione della pressione, queste valvole sono classificate per pressioni di esercizio massime consentite (MAWP) in linea con le applicazioni a bassa pressione. Il superamento di queste pressioni può causare affaticamento o rottura della membrana, pertanto gli ingegneri devono adattare le specifiche delle valvole ai requisiti di sistema. Talvolta sono integrate funzionalità di sicurezza, come indicatori di sicurezza o indicatori visivi di posizione sul volantino, per prevenire usi impropri.



Applicazioni chiave in vari settori

Le valvole a membrana manuali a bassa pressione trovano largo impiego grazie al loro design igienico e alla loro affidabilità. Ecco alcune delle principali applicazioni:

Industrie farmaceutiche e biotecnologiche

Nella produzione farmaceutica, il mantenimento della sterilità è fondamentale. Queste valvole vengono utilizzate in processi come la fermentazione, la purificazione e le linee di riempimento, dove controllano il flusso di terreni di coltura, tamponi e principi attivi farmaceutici (API). L'isolamento del diaframma previene la contaminazione incrociata, in conformità con le severe normative come le Current Good Manufacturing Practices (cGMP) della FDA. Il funzionamento manuale consente agli operatori di apportare modifiche in loco durante la lavorazione dei lotti, garantendo un dosaggio preciso senza complessità di automazione.

Ad esempio, nei sistemi di bioreattori, le valvole a membrana a bassa pressione regolano l'alimentazione dei nutrienti a pressioni intorno ai 2-5 bar, impedendo il riflusso che potrebbe introdurre microbi. La loro compatibilità con la pulizia in loco (CIP) consente una facile sterilizzazione con vapore o prodotti chimici, riducendo i tempi di inattività.

Lavorazione di alimenti e bevande

L'igiene è altrettanto fondamentale nella produzione alimentare. Queste valvole gestiscono fluidi viscosi come salse, latticini e bevande nelle operazioni di miscelazione, pastorizzazione e imbottigliamento. Il percorso del flusso fluido e privo di fessure riduce al minimo l'accumulo di batteri, in linea con gli standard HACCP (Analisi dei Rischi e Punti Critici di Controllo).

Nei birrifici, le valvole a membrana manuali controllano il trasferimento del mosto a basse pressioni, consentendo ai mastri birrai di regolare manualmente i flussi durante l'ammostamento o la filtrazione. La loro resistenza agli acidi e ai detergenti garantisce la longevità in ambienti difficili.

Trattamento delle acque e sistemi ambientali

Gli impianti di trattamento delle acque comunali e industriali utilizzano queste valvole per il dosaggio di prodotti chimici, la filtrazione e la gestione dei fanghi. Negli impianti a osmosi inversa a bassa pressione, gestiscono i flussi di permeato e concentrato, prevenendo l'incrostazione delle membrane. Le varianti manuali sono ideali per impianti remoti o di piccole dimensioni, dove l'automazione è proibitiva in termini di costi.

Le applicazioni ambientali includono il trattamento delle acque reflue, dove le valvole controllano flocculanti o disinfettanti. La loro resistenza alla corrosione da cloro e altre sostanze chimiche le rende adatte all'uso a lungo termine in condizioni di umidità.

Elaborazione chimica e laboratori

Nei laboratori, le valvole a membrana manuali a bassa pressione vengono utilizzate in strumenti analitici, sistemi cromatografici e recipienti di reazione. Gestiscono solventi corrosivi come acidi o basi a pressioni di laboratorio, garantendo un funzionamento sicuro e senza perdite.

Gli impianti chimici le utilizzano per linee di campionamento o impianti pilota, dove il controllo manuale facilita la sperimentazione. Nella movimentazione di fanghi o sospensioni, il design della valvola previene l'intasamento, poiché la membrana si flette per rimuovere le particelle.

Altri usi di nicchia

Nei sistemi HVAC, queste valvole regolano i flussi di refrigerante nei circuiti a bassa pressione. Nella produzione di semiconduttori, controllano acqua e gas ultrapuri, garantendo l'assenza di contaminazione da particolato. Anche in agricoltura, sono presenti nei sistemi di irrigazione per la distribuzione di fertilizzanti.

Nel complesso, la versatilità deriva dalla capacità della valvola di gestire un'ampia gamma di fluidi, dai prodotti chimici aggressivi ai prodotti biologici sensibili, mantenendo al contempo l'integrità a bassa pressione.



Vantaggi e Svantaggi della

Vantaggi

Design igienico: la barriera a membrana elimina il contatto del fluido con le parti metalliche, riducendo i rischi di contaminazione.
Resistenza alla corrosione: le opzioni dei materiali consentono l'uso con fluidi aggressivi senza degradazione.
Bassa manutenzione: non sono necessarie guarnizioni o lubrificazione; la sostituzione della membrana è semplice.
Controllo preciso: eccellenti capacità di strozzamento per la regolazione del flusso.
Conveniente per basse pressioni: la costruzione più semplice riduce i costi iniziali e operativi rispetto alle valvole automatizzate.
Sicurezza: il funzionamento manuale riduce i rischi di guasti dovuti a interruzioni di corrente o malfunzionamenti elettronici.
Svantaggi

Limitazioni di pressione: non adatto per applicazioni ad alta pressione, con rischio di rottura della membrana.
Limitazioni di portata: la progettazione dello sbarramento può causare cadute di pressione, riducendo l'efficienza in scenari di portata elevata.
Usura del diaframma: cicli frequenti possono richiedere sostituzioni regolari, con conseguente aumento dei costi a lungo termine.
Sforzo manuale: nelle grandi dimensioni, l'operazione può risultare laboriosa senza ausili ergonomici.
Sensibilità alla temperatura: alcuni materiali del diaframma si degradano a temperature estreme.
Nonostante questi svantaggi, i vantaggi spesso li superano nelle applicazioni mirate.



Linee guida per la manutenzione e la selezione

Una corretta manutenzione ne garantisce la longevità. Ispezioni regolari per individuare eventuali crepe o perdite nella membrana sono essenziali. La sostituzione comporta lo smontaggio del coperchio, la rimozione della vecchia membrana e l'installazione di una nuova, in genere ogni 6-12 mesi, a seconda dell'utilizzo.

I protocolli di pulizia includono il lavaggio con solventi compatibili o la sterilizzazione a vapore. La lubrificazione è minima, concentrata sulle filettature dello stelo.

Quando si sceglie una valvola, considerare quanto segue:

– Proprietà dei fluidi (viscosità, corrosività, temperatura).

– Requisiti di pressione e portata del sistema.

– Compatibilità dei materiali.

– Dimensioni e attacchi terminali (flangiati, filettati, ecc.).

– Conformità normativa.

Si consiglia di consultare le specifiche del produttore ed eseguire test di compatibilità.




I 10 migliori fornitori e aziende di regolatori di pressione del gas ad altissima purezza in Thailandia
Conclusione

Le valvole a membrana manuali a bassa pressione sono strumenti essenziali per il controllo dei fluidi, apprezzate per la loro semplicità, igiene e affidabilità. Ampiamente utilizzate nei settori farmaceutico, alimentare, del trattamento delle acque e oltre, offrono soluzioni efficaci per ambienti a bassa pressione in cui la prevenzione della contaminazione è fondamentale. Pur non essendo esenti da limitazioni, i vantaggi progettuali le rendono una scelta ideale sia per ingegneri che per operatori.

Comprendere i loro principi di funzionamento e le loro applicazioni consente di progettare e gestire meglio i sistemi. Con l'evoluzione dei settori industriali, queste valvole continuano ad adattarsi, garantendo una gestione dei fluidi sicura ed efficiente in un mondo sempre più esigente.
