Quali sono i parametri tecnici fondamentali per stabilire se un regolatore di pressione per azoto ad alta pressione è "il migliore"?

Quali sono i parametri tecnici fondamentali per stabilire se un regolatore di pressione per azoto ad alta pressione è "il migliore"?

I regolatori di pressione per azoto ad alta pressione sono componenti essenziali in diverse applicazioni industriali, di laboratorio e scientifiche. Questi dispositivi riducono l'alta pressione delle bombole di azoto, che spesso supera i 2000 psig (libbre per pollice quadrato di pressione relativa), a un livello più sicuro e utilizzabile per processi come la saldatura, il confezionamento alimentare, la produzione di semiconduttori e l'inertizzazione dei serbatoi. L'azoto, essendo un gas inerte, è ampiamente utilizzato per prevenire l'ossidazione, la contaminazione o le esplosioni in ambienti sensibili. Ma cosa rende un regolatore "il migliore" tra la miriade di opzioni disponibili da produttori come Swagelok, Matheson o Emerson?

La definizione di superiorità non è soggettiva; si basa su parametri tecnici fondamentali che garantiscono affidabilità, sicurezza, precisione e durata. Questi parametri includono la capacità di gestire la pressione, l'efficienza del flusso, la qualità dei materiali, la stabilità in diverse condizioni, la prevenzione delle perdite e la conformità agli standard. Un regolatore di alta gamma eccelle nel bilanciare questi fattori, soddisfacendo al contempo esigenze applicative specifiche, come i requisiti di elevata purezza nei laboratori o la robustezza necessaria in ambienti industriali. Ad esempio, in scenari ad alta pressione, i regolatori devono gestire pressioni in ingresso fino a 10,000 psig senza compromettere la stabilità dell'uscita.

Questo articolo esplora questi parametri in modo approfondito, attingendo a standard di settore e linee guida di esperti per aiutare ingegneri, tecnici e addetti agli acquisti a valutare efficacemente i regolatori. Comprendendo queste metriche, gli utenti possono evitare errori comuni come fluttuazioni di pressione, perdite o degrado dei materiali, scegliendo infine un dispositivo che ottimizzi le prestazioni e riduca al minimo i tempi di fermo. Analizzeremo ogni parametro, ne spiegheremo l'importanza e forniremo parametri di riferimento tipici per definire le prestazioni "best-in-class".

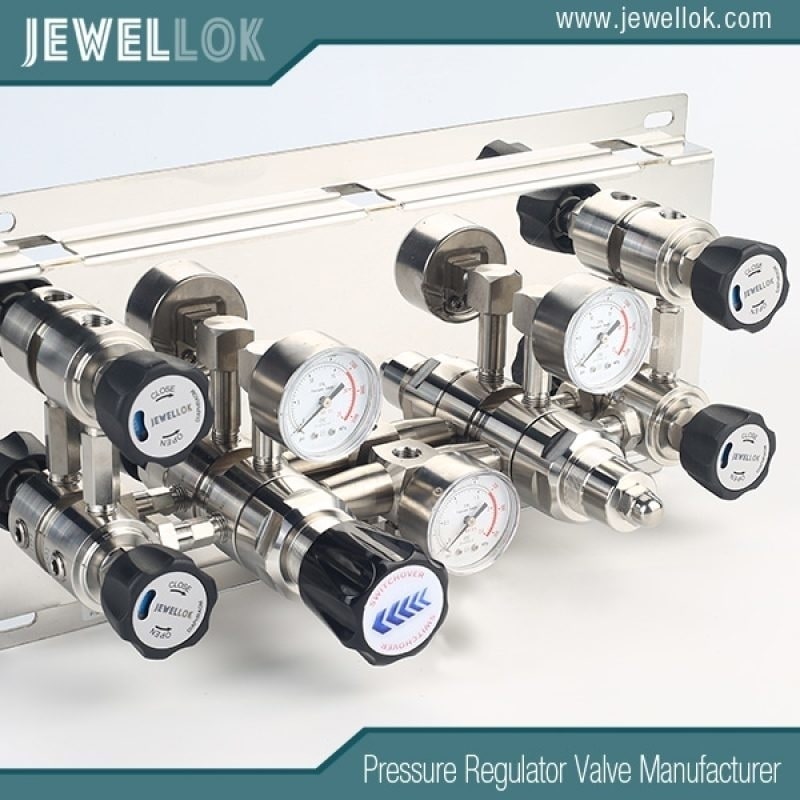

Sistemi di erogazione di gas ad altissima purezza
Sistemi di erogazione di gas ad altissima purezza


Intervalli di pressione di ingresso e di uscita

Uno dei parametri fondamentali è la gamma di pressione del regolatore, che comprende sia la pressione di ingresso (alimentazione) che quella di uscita (erogazione). La pressione di ingresso indica che il regolatore di azoto ad alta pressione può sopportare in sicurezza la pressione proveniente dalla fonte di azoto, tipicamente una bombola a 2000-4000 psig, ma fino a 10,000 psig nei modelli specializzati ad alta pressione. Un regolatore di alta qualità dovrebbe gestire almeno 3000 psig in ingresso senza deformazioni o guasti, mentre i modelli premium come quelli di Matheson raggiungono 7500-10,000 psig per applicazioni estreme come la carica o lo spurgo del sistema.

La possibilità di regolare la pressione in uscita è altrettanto fondamentale, poiché determina la pressione utilizzabile per le apparecchiature a valle. I regolatori di alta qualità offrono una regolazione precisa, manuale o automatica, spesso da 0 a 600 psig, con incrementi più fini per esigenze di bassa pressione (ad esempio, da 0.5" wc a 6 psig nel riempimento dei serbatoi). I regolatori "migliori" offrono ampi intervalli senza sacrificare la precisione, come la serie HF di Swagelok con uscite fino a 150 psig da ingressi a 3000 psig. Perché è importante? Intervalli non corrispondenti possono comportare rischi di sovrapressione o flusso insufficiente, compromettendo la sicurezza e l'efficienza. Per una maggiore sicurezza, cercate regolatori con valori di pressione di scoppio superiori di 4-5 volte ai valori massimi di ingresso.

In pratica, valutate gli intervalli di pressione in base alle esigenze della vostra applicazione. Per la purga degli impianti HVAC, un'uscita da 0 a 600 PSI è sufficiente, ma i processi di produzione di semiconduttori potrebbero richiedere una precisione subatmosferica. I regolatori di pressione di alta qualità integrano design bilanciati per mantenere le impostazioni nonostante le variazioni della pressione in ingresso, garantendo prestazioni costanti.



Capacità e velocità di flusso

La capacità di flusso misura la quantità di azoto che il regolatore può erogare senza una significativa caduta di pressione, quantificata dal valore Cv (coefficiente di flusso) o dalla portata massima in piedi cubi standard al minuto (scfm). Un regolatore di qualità superiore vanta un Cv elevato, ad esempio 10.0 o superiore per i modelli da 1 pollice, consentendo flussi fino a 250 scfm o più in scenari ad alta richiesta come le linee di produzione. Per l'azoto, che ha una densità relativa di 0.97, il dimensionamento deve tenere conto di esigenze simultanee come lo svuotamento e il raffreddamento termico nei serbatoi.

I regolatori "migliori" minimizzano il calo di pressione in uscita all'aumentare della portata, grazie a design innovativi come meccanismi azionati a gas o orifizi di maggiori dimensioni. Un calo di pressione eccessivo (ad esempio, superiore al 10%) indica una scarsa qualità, che si traduce in un controllo di processo incoerente. I modelli di alta gamma presentano curve di portata piatte, mantenendo la stabilità anche ai picchi di portata. Inoltre, è consigliabile valutare l'utilizzo di ugelli con restrizione di portata per adattarli alla capacità delle valvole di sicurezza.

Un flusso elevato è fondamentale per applicazioni come la saldatura o la protezione con gas inerte, dove le interruzioni possono bloccare le operazioni. Valutate le prestazioni utilizzando i diagrammi di flusso del produttore: un regolatore con Cv=43.6 a piena apertura per azoto a 180 psig in ingresso è un esempio di prestazioni eccellenti. In definitiva, la scelta migliore è quella che bilancia un'elevata capacità con una bassa caduta di pressione per un'erogazione efficiente e affidabile.



Costruzione e compatibilità dei materiali

La scelta del materiale influisce direttamente sulla durata, sulla purezza e sulla compatibilità con l'azoto. L'ottone è comunemente utilizzato per i regolatori di pressione generici grazie al suo rapporto costo-efficacia e alla resistenza alla corrosione, ma per l'azoto ad alta pressione l'acciaio inossidabile 316L (spesso trattato con il processo VIM-VAR) è superiore, in quanto resiste a perdite, congelamento e reazioni chimiche. La costruzione da barra è preferibile ai corpi forgiati perché offre superfici più lisce e un minore assorbimento di contaminanti, aspetto cruciale per le applicazioni ad alta purezza.

Le membrane dei regolatori superiori sono realizzate in acciaio inossidabile o Hastelloy per prevenire la fuoriuscita di gas, a differenza della gomma dei modelli industriali che si degrada e rilascia impurità. Le guarnizioni (ad esempio, PCTFE o PTFE) devono essere inerti all'azoto, evitando rigonfiamenti o crepe. Per ambienti corrosivi, i materiali conformi alla normativa NACE come il Monel sono ideali.
Perché dare priorità a questo aspetto? Materiali incompatibili possono causare guasti, contaminazioni (ad esempio, una riduzione della purezza del gas dal 99.999% al 99.9%) o rischi per la sicurezza. I migliori regolatori presentano una struttura interamente saldata per eliminare le guarnizioni, migliorando la durata in condizioni difficili. Anche il peso e le dimensioni sono fattori importanti: alluminio per unità portatili leggere, acciaio inossidabile per un uso industriale robusto.

Tipo di materiale
Pro
Contro
Ideale per
Ottone
Economico, adatto ai gas inerti
Poroso se forgiato, meno puro
Industria generale
316L in acciaio inox
Resistente alla corrosione, elevata purezza
Costo maggiore
Laboratori, semiconduttori
Hastelloy
Ottimo per gas reattivi
Costoso
Ambienti corrosivi


Precisione e stabilità del controllo della pressione

La precisione viene misurata in base alla capacità del regolatore di mantenere la pressione di uscita impostata al variare del flusso o della pressione di ingresso, utilizzando parametri chiave come droop, creep (aumento della pressione di uscita con diminuzione della pressione di ingresso), lockup (aumento della pressione a flusso zero) e isteresi (variazione di pressione nella direzione del flusso). I migliori regolatori presentano un droop minimo (<5%) e un lockup minimo (<0.1″ wc), utilizzando sensori a membrana per la precisione o pistoni per la robustezza.

I modelli a doppio stadio eccellono in stabilità, isolando la pressione in uscita da quella in ingresso, risultando ideali per lo svuotamento di bombole dove le unità a stadio singolo causano fluttuazioni. I modelli a tre stadi gestiscono pressioni in ingresso molto elevate (3000 psig) e basse pressioni in uscita (0-30 psig) con una costanza eccezionale.

Nelle applicazioni con azoto, l'instabilità può compromettere processi come l'analisi GC. I sistemi più performanti utilizzano diaframmi vincolati o condotti pilota bilanciati per ottenere una banda morta di soli 0.75" di colonna d'acqua. È fondamentale esaminare sempre le curve pressione-portata: linee piatte indicano una precisione superiore.



Integrità delle perdite

La tenuta stagna previene perdite di gas, contaminazioni o pericoli, misurata in base alla velocità di perdita di elio. I regolatori di livello da laboratorio raggiungono 1 x 10^-8 mbar L/s, nettamente superiore al valore industriale di 1 x 10^-3 mbar L/s. Ciò limita l'infiltrazione di aria dall'interno tramite effetto Venturi, preservando la purezza dell'azoto.

I migliori regolatori sono dotati di guarnizioni metallo-metallo, sedi con O-ring per una chiusura a tenuta stagna e valvole di spurgo per espellere l'aria durante la sostituzione delle bombole. I test di tenuta interni/esterni e delle sedi garantiscono basse portate, essenziali per installazioni in ambienti tossici o infiammabili. I test di caduta di pressione regolari ne confermano l'integrità; le perdite possono compromettere le prestazioni e la sicurezza.Sa
Caratteristiche fety
La sicurezza è fondamentale nei sistemi ad alta pressione. I regolatori di livello superiore includono valvole di sicurezza per prevenire sovrapressurizzazioni, meccanismi di autoripristino e valvole di eccesso di flusso in caso di rottura. I modelli senza scarico sono adatti ai gas pericolosi perché evitano lo sfiato; lo sfiato catturato indirizza lo scarico in modo sicuro.
Gli indicatori per il monitoraggio di alta/bassa pressione, le protezioni degli indicatori e le regolazioni antimanomissione ne migliorano l'usabilità. Per la pulizia con azoto, la compatibilità con l'ossigeno previene i rischi di combustione. La conformità alle normative ATEX o NACE aggiunge livelli di protezione in ambienti esplosivi o con gas acidi.
Intervallo operativo di temperatura

I regolatori devono funzionare a temperature comprese tra -20 °F e +300 °F (-29 °C e +149 °C), con temperature estreme che possono influire sulle guarnizioni e sul flusso. I modelli migliori utilizzano elastomeri come NBR o FKM per un ampio intervallo di temperature, evitando il congelamento in presenza di flussi di azoto a basse temperature.

L'espansione/contrazione del materiale può alterare la rigidità delle molle; i diaframmi in acciaio inossidabile ovviano a questo problema. Per le applicazioni criogeniche, i design specializzati prevengono la formazione di ghiaccio.



Tipi di connessione e standard

La compatibilità inizia con le connessioni: CGA580 per l'azoto standard, 677 per le varianti ad alta pressione. I migliori regolatori offrono raccordi NPT, flangiati (ANSI/PN) o VCJ per un'integrazione senza perdite.

Standard come ISO per pressioni fino a 10 MPa garantiscono l'affidabilità. Il montaggio a superficie modulare semplifica l'installazione.



Progettazione del regolatore: singolo vs. multistadio

Il sistema monostadio è adatto a portate costanti; il sistema multistadio (doppio/triplo) offre una stabilità superiore in condizioni variabili. Ideale per l'azoto: il sistema a doppio stadio contrasta l'esaurimento della bombola. I sistemi a comando pilota offrono un controllo preciso della bassa pressione.



Durata e manutenzione

La durabilità deriva da materiali e design robusti, resistenti alla corrosione e alle vibrazioni. La facilità di manutenzione, grazie a componenti modulari e sistemi di spurgo, è un altro punto di forza che contraddistingue i modelli migliori, riducendo i tempi di inattività.



Certificazioni e conformità

I regolatori di alta qualità sono conformi alle normative CGA, ISO, NACE, WRAS o EC1935 in materia di sicurezza e purezza. Testati per la tenuta all'elio, soddisfano i parametri di riferimento del settore.

sistema di distribuzione del gas nei semiconduttori
sistema di distribuzione del gas nei semiconduttori


Conclusione

La scelta del regolatore di pressione per azoto "migliore" dipende dall'eccellenza in questi parametri, adattati alle vostre esigenze. Date la priorità in base all'applicazione: purezza per i laboratori, portata per l'industria. Valutando specifiche come intervalli di pressione, materiali e stabilità, vi assicurerete prestazioni ottimali. Consultate i produttori per soluzioni personalizzate e ricordate: il miglior regolatore non è il più economico, ma quello che garantisce affidabilità e sicurezza nel tempo.
