Le valvole a sfera sono componenti indispensabili nei sistemi di controllo dei fluidi in diversi settori industriali, come quello petrolifero e del gas, petrolchimico, del trattamento delle acque e della produzione di energia. Regolano, dirigono o interrompono il flusso di liquidi e gas grazie a un disco sferico – la sfera – che ruota per aprire o chiudere il passaggio. Tra i vari modelli, la valvola a sfera flottante standard è da sempre un punto di riferimento grazie alla sua semplicità e affidabilità in applicazioni a bassa e media pressione. Tuttavia, con l'aumentare delle esigenze operative, in particolare in ambienti ad alta pressione, abrasivi o a temperature estreme, emergono i limiti in termini di coppia di serraggio e tenuta.

Ecco che entra in gioco la valvola a sfera a doppio eccentrico, un'iterazione avanzata che incorpora doppi offset nel suo design per risolvere queste carenze. Questo tipo di valvola, spesso caratterizzato da una sfera a C o segmentata, rappresenta un'evoluzione significativa rispetto alla tradizionale struttura flottante. Disassando lo stelo e l'asse di rotazione della sfera, riduce al minimo l'attrito, riduce la coppia operativa e migliora le prestazioni di tenuta. Questo articolo approfondisce i miglioramenti tecnici specifici della valvola a sfera a doppio eccentrico rispetto alla tradizionale struttura a sfera flottante, concentrandosi sulla riduzione della coppia e sul miglioramento della tenuta. Attraverso spiegazioni dettagliate, confronti e implicazioni pratiche, esploriamo come queste innovazioni stabiliscano un nuovo standard di efficienza, durata e affidabilità nella tecnologia delle valvole.

Il passaggio dai design flottanti a quelli a doppio eccentrico è guidato dalla necessità di valvole in grado di gestire condizioni sempre più impegnative senza compromettere le prestazioni. Nelle valvole a sfera flottanti, la sfera "galleggia" tra le sedi, sfruttando la pressione di linea per creare una tenuta, il che può comportare una maggiore coppia richiesta e potenziali perdite al variare della pressione. Al contrario, il design a doppio eccentrico impiega offset geometrici per disaccoppiare la sfera dal contatto costante con la sede, offrendo vantaggi sostanziali. Nelle sezioni seguenti, analizzeremo questi miglioramenti, supportati da principi ingegneristici e analisi comparative.

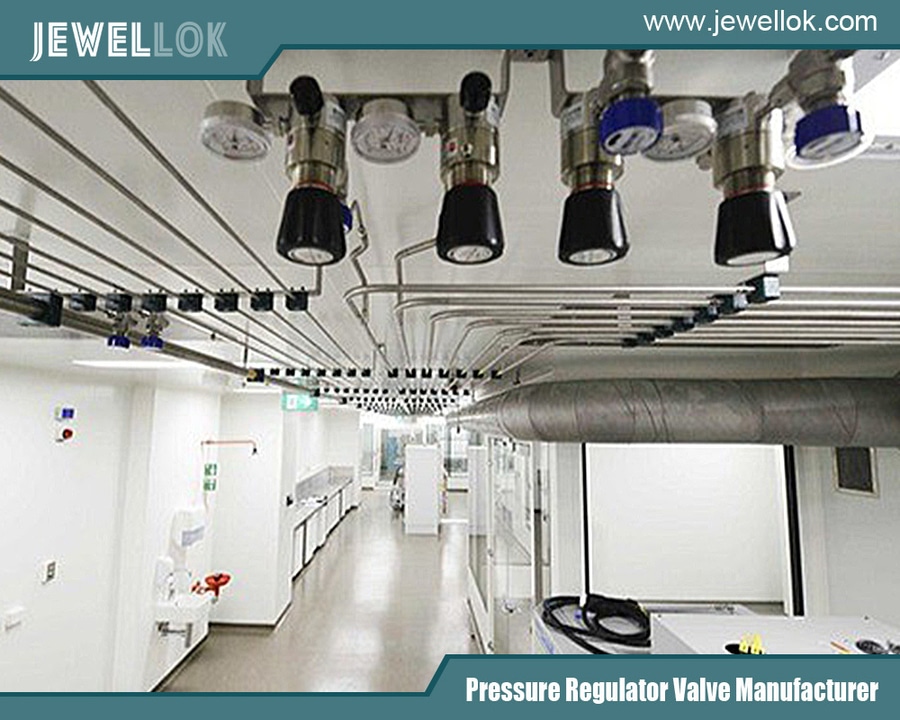

regolatore di pressione pneumatico ad elio ad alta purezza
regolatore di pressione pneumatico ad elio ad alta purezza


Comprensione della valvola a sfera galleggiante ordinaria

Per apprezzare i progressi nelle valvole a sfera a doppio eccentrico, è essenziale innanzitutto comprendere la base: la tradizionale valvola a sfera flottante. Questo design prevede una sfera che non è fissata in posizione, ma galleggia tra due sedi di tenuta. Quando la valvola è chiusa, la pressione a monte spinge la sfera contro la sede a valle, creando una tenuta. Lo stelo è fissato alla sommità della sfera, consentendole di ruotare di 90 gradi per l'apertura e la chiusura.

La semplicità di questa struttura rende le valvole a sfera flottanti convenienti e adatte ad applicazioni fino a pressioni medie (tipicamente ANSI Classe 600 o PN100) e diametri più piccoli (fino a 8-10 pollici). Offrono una bassa resistenza al flusso grazie al design a passaggio pieno e sono facili da manutenere. Tuttavia, in scenari più impegnativi emergono svantaggi intrinseci.

Per quanto riguarda la coppia di apertura e chiusura, le valvole a sfera flottanti richiedono una forza significativa, soprattutto in condizioni di alta pressione. Il contatto della sfera con le sedi crea attrito durante l'operazione. All'aumentare della pressione, la sfera preme con maggiore forza contro la sede a valle, amplificando la coppia necessaria per ruotarla. Ciò può richiedere attuatori più grandi, con conseguente aumento del consumo energetico e dei costi operativi. In casi estremi, una coppia elevata può causare la deformazione dello stelo o il guasto dell'attuatore.

Le prestazioni di tenuta delle valvole a sfera flottanti dipendono dalle proprietà dei materiali delle sedi, spesso materiali morbidi come il PTFE per basse temperature (da -10 °C a 200 °C). Sebbene efficace in fluidi puliti, questa progettazione è vulnerabile all'usura causata da abrasivi, particelle o cicli termici. Il contatto costante tra la sfera e le sedi accelera il degrado, causando perdite. Inoltre, in condizioni di vuoto o bassa pressione, la tenuta può essere inadeguata poiché il meccanismo flottante dipende dalla pressione positiva per energizzare la guarnizione.

Tali limitazioni evidenziano la necessità di innovazione, preparando il terreno per i miglioramenti mirati della valvola a sfera a doppio eccentrico.





Principi di progettazione della valvola a sfera a doppio eccentrico

La valvola a sfera a doppio eccentrico, nota anche come valvola a sfera a doppio offset, introduce due offset chiave per superare i vincoli del design flottante. In primo luogo, lo stelo è disassato rispetto all'asse della sfera e, in secondo luogo, la superficie di appoggio della sfera è disassata rispetto all'asse di rotazione dello stelo. Questa doppia eccentricità crea un'azione simile a quella di una camma durante il funzionamento, in cui la sfera si solleva dalla sede durante la rotazione iniziale, riducendo al minimo il contatto.

Spesso dotata di una sfera a C (un otturatore emisferico o segmentato), questa progettazione si differenzia dalla sfera completamente sferica delle valvole flottanti. La sfera a C riduce il peso e l'impiego di materiali, mantenendo al contempo le caratteristiche di flusso a passaggio pieno. Il corpo valvola consente in genere l'accesso dall'alto per la manutenzione in linea e componenti come la sfera e lo stelo sono spesso rivestiti per una maggiore durata in applicazioni abrasive.

Durante il funzionamento, mentre lo stelo ruota, il doppio eccentrico trasla la sfera con un movimento combinato di rotazione e traslazione, un effetto camma a doppio vettore. Questo assicura che la sfera entri in contatto con la sede solo nella posizione di chiusura finale, ottenendo una tenuta a coppia. A differenza delle valvole flottanti, in cui la sfera è energizzata dalla pressione, la doppia eccentricità sfrutta la coppia meccanica per la tenuta, rendendola bidirezionale e priva di cavità.

Questa riprogettazione fondamentale risolve i problemi di coppia e tenuta alla radice, consentendo alla valvola di funzionare in ambienti ad alta pressione (fino a 200 bar), temperature estreme (da -196°C a 815°C) e ambienti erosivi in ​​cui le valvole flottanti vacillano.





Miglioramenti specifici nella riduzione della coppia di apertura e chiusura

Uno dei vantaggi più evidenti della valvola a sfera a doppio eccentrico rispetto alla tradizionale struttura flottante è la sostanziale riduzione della coppia di apertura e chiusura. Nelle valvole a sfera flottanti, la coppia può aumentare esponenzialmente con la pressione e le dimensioni, poiché la sfera rimane costantemente in contatto per attrito con le sedi. I test dimostrano che per una valvola flottante da 6 pollici a 1000 psi, la coppia potrebbe superare i 5000 Nm, rendendo necessari attuatori sovradimensionati.

Al contrario, il design a doppio eccentrico garantisce un funzionamento senza attrito per la maggior parte del ciclo di rotazione. Gli offset assicurano che, all'apertura, la sfera si disinnesti dalla sede entro i primi gradi di movimento, in modo simile a una porta che si apre senza sfregare contro il telaio. Questo elimina l'attrito di scorrimento, riducendo la coppia fino al 50-70% rispetto alle valvole flottanti di dimensioni e pressione nominali simili. Ad esempio, nei servizi abrasivi, dove le valvole flottanti subiscono una rapida usura e picchi di coppia, il design a doppio eccentrico mantiene una coppia costantemente bassa per tutta la sua durata.

Tecnicamente, questo è facilitato dall'effetto camma: il primo offset (stelo rispetto all'asse della sfera) crea un braccio di leva che solleva la sfera, mentre il secondo offset (superficie di appoggio rispetto all'asse di rotazione) ottimizza l'angolo di contatto. Ciò si traduce in una minore coppia di spunto – la forza iniziale necessaria per avviare la rotazione – e in una riduzione della coppia di rotazione durante il funzionamento. In termini pratici, è possibile utilizzare attuatori più piccoli, riducendo i costi energetici e consentendo l'automazione in aree remote o pericolose.

Inoltre, l'assenza di contatto costante impedisce l'accumulo di coppia dovuto all'accumulo di detriti, un problema comune nelle valvole flottanti, dove le particelle si incastrano nelle sedi, aumentando l'attrito. Il design della valvola a doppio eccentrico incorpora anche cuscinetti o rivestimenti a basso attrito sullo stelo, riducendo ulteriormente la resistenza. Studi comparativi indicano che nelle applicazioni con gas ad alta pressione, le valvole a doppio eccentrico richiedono una coppia inferiore del 30-40% rispetto alle valvole flottanti, migliorando l'efficienza operativa e riducendo gli intervalli di manutenzione.

Queste riduzioni di coppia non solo migliorano l'usabilità, ma prolungano anche la durata dei componenti, poiché forze inferiori diminuiscono lo stress su steli, sedi e attuatori.





Miglioramenti nelle prestazioni di tenuta

Le prestazioni di tenuta sono un altro aspetto in cui la valvola a sfera a doppio eccentrico offre prestazioni nettamente superiori rispetto alla tradizionale struttura flottante. Le valvole a sfera flottanti garantiscono la tenuta tramite contatto assistito dalla pressione, ma questo è unidirezionale e soggetto a guasti in caso di flusso inverso, vuoto o dilatazione termica. Le sedi morbide limitano gli intervalli di temperatura e l'attrito costante porta all'usura, compromettendo l'integrità della tenuta nel tempo: le perdite possono superare i 10-3 cc/min dopo cicli in fluidi abrasivi.

La valvola a doppio eccentrico impiega un meccanismo di tenuta a coppia, in cui la tenuta è ottenuta tramite compressione meccanica anziché tramite la sola pressione di linea. L'azione della camma preme la sfera contro la sede solo in fase di chiusura, creando una tenuta stagna, metallo su metallo o una tenuta morbida migliorata, senza contatto continuo. Questa capacità di tenuta bidirezionale garantisce zero perdite (conforme agli standard API 598 o ISO 5208 Classe A) in un più ampio spettro di pressione e temperatura.

Tra i miglioramenti specifici rientra la resistenza agli abrasivi: l'assenza di sfregamento durante il funzionamento previene i danni causati dalle particelle, a differenza delle valvole flottanti in cui il contatto costante erode le sedi. Il design a C elimina le cavità, riducendo il rischio di intrappolamento e contaminazione dei fluidi. Nelle applicazioni ad alta temperatura, le valvole a doppio eccentrico con sede metallica mantengono la tenuta in corrispondenza dei differenziali in cui le sedi morbide flottanti si deformano.

Inoltre, gli offset consentono una tenuta progressiva: la sfera si muove in posizione, distribuendo la forza in modo uniforme e riducendo al minimo la deformazione della sede. Ciò si traduce in una maggiore durata, con conteggi dei cicli spesso superiori a 100,000 senza perdite, rispetto ai 10,000-20,000 delle valvole flottanti in condizioni simili. I design ignifughi sono intrinseci, poiché l'assenza di materiali morbidi impedisce la fusione sotto l'azione del calore.

In sintesi, questi miglioramenti nella tenuta rendono le valvole a doppio eccentrico ideali per servizi critici, riducendo i tempi di fermo e i rischi ambientali dovuti alle perdite.





Ulteriori vantaggi e applicazioni

Oltre alla coppia e alla tenuta, le valvole a sfera a doppia eccentricità offrono un risparmio di peso (fino al 30% in meno grazie alla sfera a C), un flusso a passaggio pieno per una minima perdita di carico e la possibilità di manutenzione in linea. Eccellono in settori come la lavorazione chimica, i fanghi minerari e il vapore ad alta pressione, dove le valvole flottanti non offrono prestazioni ottimali.

Casi di studio, come quelli nei sistemi di reattori o nei servizi di ossigeno, dimostrano la loro affidabilità, con costi operativi ridotti e maggiore sicurezza.

Regolatori di ossigeno ad alto volume e alta pressione
Regolatori di ossigeno ad alto volume e alta pressione


Conclusione

La valvola a sfera a doppio eccentrico rappresenta un cambiamento di paradigma rispetto alla tradizionale struttura a sfera flottante, con miglioramenti mirati nella riduzione della coppia grazie all'azione della camma senza attrito e una tenuta migliorata tramite meccanismi bidirezionali con sede di coppia. Questi progressi non solo superano i limiti dei design flottanti, ma consentono anche applicazioni più ampie in ambienti difficili. Poiché le industrie danno priorità all'efficienza e alla sostenibilità, l'adozione della tecnologia a doppio eccentrico promette valore a lungo termine, sottolineando il suo ruolo di soluzione superiore nel moderno controllo dei fluidi.

Per maggiori informazioni sulle differenze tra la valvola a sfera flottante standard e la valvola a sfera a doppia eccentricità, potete visitare il sito web di Jewellok all'indirizzo https://www.jewellok.com/.
