Guida alla selezione di regolatori di pressione per gas ad alta pressione per sistemi di gas industriali

Guida alla selezione di regolatori di pressione per gas ad alta pressione per sistemi di gas industriali

I regolatori di pressione del gas ad alta pressione sono componenti essenziali nei sistemi di gas industriali, in quanto forniscono una pressione del gas controllata e stabile dalle sorgenti ad alta pressione alle apparecchiature a valle. Che siano utilizzati nella produzione di semiconduttori, nella lavorazione chimica, nei laboratori, nella saldatura, nella produzione farmaceutica o nella distribuzione di gas speciali, il regolatore giusto può migliorare la stabilità del processo, la sicurezza operativa, l'utilizzo del gas e l'affidabilità delle apparecchiature.

La scelta di un regolatore di pressione per gas ad alta pressione è più complessa del semplice abbinamento della pressione di ingresso e di uscita. È necessario considerare il tipo di gas, l'intervallo di pressione, la portata, i materiali, la temperatura, il tipo di connessione, i requisiti di tenuta, la pulizia e la configurazione del controllo. Un regolatore scelto in modo errato può causare instabilità di pressione, contaminazione, consumo eccessivo di gas o guasti prematuri dei componenti.

Questa guida illustra i fattori chiave che ingegneri e team di acquisto dovrebbero considerare nella scelta dei regolatori di pressione del gas per impianti di gas industriali.

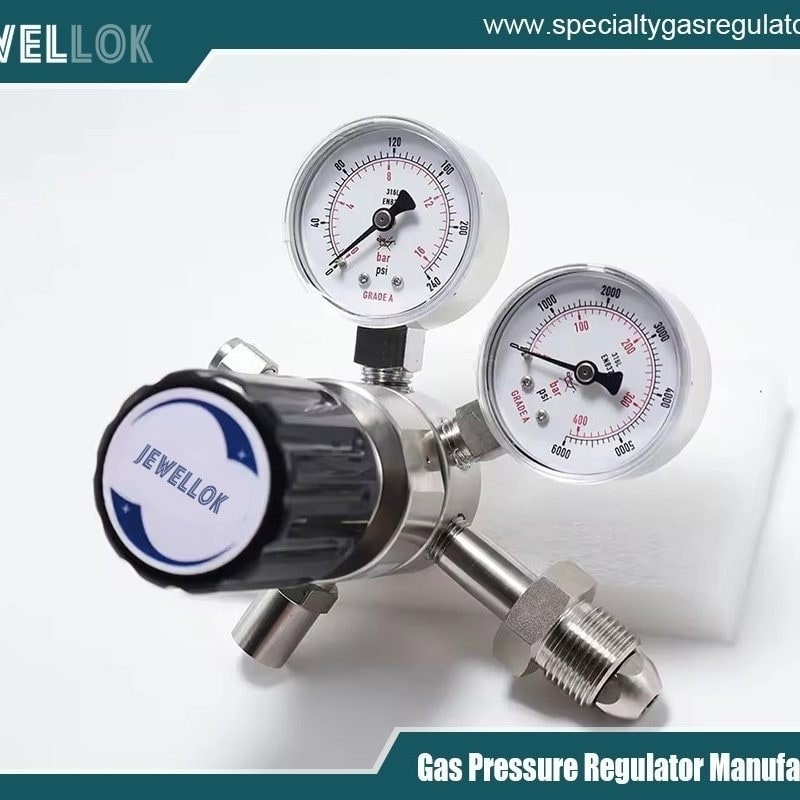

regolatore di pressione e valvola riduttrice di pressione
Che cos'è un regolatore di pressione del gas ad alta pressione?
Un regolatore di pressione del gas ad alta pressione è un dispositivo di controllo della pressione progettato per ridurre la pressione del gas da una sorgente ad alta pressione a una pressione inferiore e controllata a valle.

Il gas industriale può essere immagazzinato in bombole, rimorchi cisterna, serbatoi di stoccaggio all'ingrosso o altri sistemi di alimentazione ad alta pressione. La pressione di alimentazione può variare significativamente a seconda del gas e dell'applicazione. Un regolatore mantiene la pressione a valle richiesta anche quando la pressione di alimentazione varia o la domanda di gas fluttua.

Un tipico regolatore di gas ad alta pressione è costituito da:

Ingresso ad alta pressione
Uscita a bassa pressione
Meccanismo di controllo della pressione
Diaframma o elemento sensibile
sede valvola e otturatore
Meccanismo di regolazione
manometri o sensori di pressione
Componenti di scarico o di sicurezza, ove necessario
Per applicazioni industriali esigenti, i regolatori possono anche integrare la riduzione della pressione a due stadi, valvole di intercettazione integrate, connessioni di spurgo, filtri o controllo elettronico della pressione.

Perché è importante scegliere l'ente regolatore giusto
La regolazione della pressione influisce direttamente sulle prestazioni delle apparecchiature a valle. Un regolatore sottodimensionato può limitare il flusso e causare un'eccessiva caduta di pressione. Un regolatore con scarse caratteristiche di controllo può produrre una pressione di uscita instabile al variare del flusso.

Nelle applicazioni di semiconduttori e nella produzione avanzata, la stabilità della pressione è particolarmente importante perché i gas di processo possono essere forniti ad apparecchiature sensibili come i sistemi CVD, PVD, ALD e di incisione.

Per i gas corrosivi, tossici, infiammabili o ad elevata purezza, la compatibilità dei materiali e la tenuta stagna sono ugualmente importanti.

Gli obiettivi principali nella scelta di un ente regolatore sono quindi:

Mantenere una pressione stabile a valle.
Gestire in sicurezza la pressione di ingresso richiesta.
Garantire una capacità di flusso sufficiente.
Ridurre al minimo le perdite interne ed esterne.
Prevenire la contaminazione del flusso di gas.
Assicurarsi della compatibilità con il gas di processo.
Garantire prestazioni affidabili nelle condizioni operative previste.
1. Determinare il tipo di gas
Il primo passo consiste nell'identificare il gas da controllare.

I diversi gas presentano caratteristiche fisiche e chimiche differenti. Il peso molecolare, la corrosività, la tossicità, l'infiammabilità, le proprietà ossidanti e la compatibilità con i materiali dei regolatori possono influenzare la progettazione.

Tra i gas industriali più comuni si annoverano:

Azoto (N₂)
Ossigeno (O₂)
Argon (Ar)
Elio (He)
Idrogeno (H₂)
Anidride carbonica (CO₂)
Ammoniaca (NH₃)
Silano (SiH₄)
Gas contenenti cloro
Gas speciali per processi di semiconduttori
Per i gas inerti, si utilizzano comunemente regolatori in acciaio inossidabile. I gas reattivi o corrosivi possono richiedere materiali a contatto con il fluido e trattamenti superficiali specifici.

Per applicazioni che richiedono elevata purezza, la struttura interna dovrebbe ridurre al minimo la generazione di particelle, l'adsorbimento, il volume morto e la potenziale contaminazione.

Verificare sempre la compatibilità chimica tra il gas e ogni componente a contatto con il fluido, inclusi il diaframma, la sede della valvola, il corpo, le guarnizioni e i raccordi.

2. Verificare la pressione massima in ingresso
La pressione massima in ingresso è una delle specifiche più importanti.

Un regolatore deve essere dimensionato per la massima pressione a monte possibile, non semplicemente per la normale pressione di esercizio.

Ad esempio, se una bombola di gas è collegata direttamente al regolatore, quest'ultimo deve essere in grado di gestire la pressione massima di riempimento della bombola e le condizioni di temperatura applicabili.

Le specifiche importanti includono:

Pressione massima in ingresso
Pressione massima in uscita
Pressione massima di esercizio consentita
Pressione di prova
Pressione di scoppio
Temperatura di esercizio
È necessario prevedere un margine di sicurezza adeguato in conformità con le norme ingegneristiche applicabili e la progettazione del sistema.

Per i sistemi di gas industriali ad alta pressione, gli ingegneri non dovrebbero mai scegliere un regolatore basandosi esclusivamente sulla pressione media utilizzata durante il normale funzionamento.

3. Selezionare l'intervallo di pressione di uscita richiesto
L'intervallo di pressione in uscita determina se il regolatore è in grado di fornire la pressione di esercizio richiesta a valle.

Le comuni applicazioni industriali possono richiedere pressioni di uscita relativamente basse, mentre i sistemi di processo specializzati possono richiedere pressioni controllate molto più elevate.

Ad esempio, un sistema potrebbe richiedere:

0–1 bar
0–4 bar
0–10 bar
0–25 bar
0–50 bar
Intervalli di pressione più elevati per applicazioni specializzate
Il regolatore selezionato dovrebbe avere un intervallo di regolazione adeguato, anziché funzionare continuamente al limite estremo della sua capacità.

Un regolatore progettato specificamente per l'intervallo di pressione target generalmente offre un controllo e una sensibilità di regolazione migliori.

4. Valutare i requisiti di portata
La sola pressione nominale non è sufficiente a determinare l'idoneità di un regolatore. Anche la capacità di flusso è altrettanto importante.

Il regolatore deve fornire un flusso di gas sufficiente alla pressione di uscita richiesta, senza eccessive cadute di pressione.

I parametri importanti relativi al flusso includono:

Portata massima
flusso minimo controllabile
Cv o coefficiente di flusso
Pressione di ingresso
Pressione in uscita
Temperatura del gas
Peso molecolare del gas
Stabilità della pressione richiesta
La portata del gas viene spesso specificata in unità quali SLPM, Nm³/h, SCFH o kg/h.

Gli ingegneri dovrebbero valutare sia i requisiti di flusso normali che quelli di picco.

Un regolatore selezionato esclusivamente in base alla portata media potrebbe funzionare in modo inefficiente quando diversi dispositivi a valle sono in funzione contemporaneamente.

5. Valutare la regolamentazione a stadio singolo rispetto a quella a due stadi.
I regolatori di pressione del gas ad alta pressione sono comunemente disponibili in configurazioni a stadio singolo e a due stadi.

Regolatori monostadio
Un regolatore monostadio riduce la pressione in ingresso alla pressione di uscita desiderata in un unico passaggio di riduzione della pressione.

I vantaggi includono:

Costruzione semplice
Dimensioni compatte
Costo iniziale inferiore
Facilità di manutenzione
I regolatori monostadio possono essere adatti per applicazioni in cui le variazioni di pressione in ingresso sono relativamente limitate e una moderata stabilità della pressione in uscita è accettabile.

Regolatori a due stadi
Un regolatore a due stadi riduce la pressione attraverso due fasi sequenziali.

Questa configurazione può fornire una pressione di uscita più stabile al diminuire della pressione nel cilindro.

La regolazione a due stadi è particolarmente utile quando:

La pressione di alimentazione varia in modo significativo.
Una pressione stabile a valle è importante.
Il sistema funziona per un lungo periodo di servizio del cilindro.
Le variazioni di pressione potrebbero influire sulle prestazioni del processo.
Per i sistemi di distribuzione di gas critici, una progettazione a due stadi può contribuire a ridurre l'influenza delle variazioni di pressione della fonte.

6. Scegliere materiali adatti da bagnare
La scelta dei materiali è fondamentale per i regolatori di gas industriali.

L'acciaio inossidabile 316L è ampiamente utilizzato in applicazioni con gas particolarmente esigenti grazie alla sua resistenza, alla resistenza alla corrosione e alla compatibilità con numerosi gas industriali e speciali.

A seconda dell'applicazione, possono essere utilizzati altri materiali per:

Sedi delle valvole
Membrane
O-ring
Guarnizioni
Componenti interni
Per le applicazioni con semiconduttori ad elevata purezza, i regolatori possono utilizzare una struttura in acciaio inossidabile accuratamente controllata con superfici interne elettrolucidate o con finiture speciali.

L'obiettivo è ridurre:

Corrosione
Generazione di particelle
Ritenzione di umidità
Adsorbimento di gas
degassamento
Contaminazione metallica
La scelta dei materiali deve sempre basarsi sulla composizione chimica effettiva del gas e sulle condizioni operative.

7. Rilevamento a diaframma vs. a pistone
Il meccanismo di rilevamento influenza le prestazioni del regolatore.

I regolatori a membrana utilizzano una membrana flessibile per rilevare la pressione a valle e controllare la valvola.

I vantaggi possono includere:

Alta sensibilità
Buon controllo della pressione
Bassa frizione
Rischio di contaminazione ridotto
Prestazioni idonee per sistemi a gas ad alta purezza
I regolatori a pistone possono offrire prestazioni robuste a pressioni più elevate e in applicazioni in cui la durata è una priorità.

Per i sistemi a gas ad altissima purezza, si preferiscono spesso i modelli a membrana perché, con materiali e processi produttivi adeguati, possono fornire un controllo della pressione preciso e pulito.

8. Considerare i requisiti di elevata purezza
La regolamentazione standard dei gas industriali e la regolamentazione dei gas ad altissima purezza hanno requisiti diversi.

Nella produzione di semiconduttori e in altre applicazioni sensibili alla contaminazione, gli enti regolatori potrebbero dover soddisfare requisiti rigorosi per:

Finitura superficiale
Pulizia interna
tasso di perdita di elio
Generazione di particelle
Controllo dell'umidità
Volume morto
Compatibilità dei materiali
Volume interno
I regolatori ad alta purezza vengono in genere fabbricati utilizzando processi controllati e puliti specificamente per applicazioni con gas.

I componenti in acciaio inossidabile 316L con finitura interna di alta qualità sono comunemente utilizzati nei sistemi di erogazione di gas ad altissima purezza.

Anche la progettazione dei collegamenti è importante. I collegamenti di tipo VCR sono ampiamente utilizzati nei sistemi di gas ad alta purezza perché, se installati correttamente, garantiscono una tenuta metallo-metallo affidabile.

9. Valutare le prestazioni in termini di tenuta
Le perdite rappresentano una delle principali problematiche nei sistemi a gas ad alta pressione.

Le perdite esterne possono creare rischi per la sicurezza, mentre le perdite interne possono causare instabilità di pressione o trasferimenti di gas indesiderati.

Nel caso di gas speciali tossici, corrosivi, infiammabili o costosi, ridurre al minimo le perdite è particolarmente importante.

A seconda dell'applicazione, i produttori possono specificare i test di tenuta all'elio e le prestazioni di tenuta utilizzando valori quali:

<1 × 10⁻⁹ scc/sec He

Tuttavia, le specifiche di perdita effettivamente accettabili devono essere determinate in base al tipo di gas del sistema, alla pressione, ai requisiti di sicurezza e alle norme applicabili.

Non date per scontato che tutti i regolatori abbiano le stesse prestazioni in termini di tenuta. Richiedete le specifiche di prova documentate quando acquistate regolatori per applicazioni critiche.

10. Selezionare le connessioni corrette
Il regolatore deve essere compatibile con lo standard di connessione dell'impianto del gas.

I tipi di connessione più comuni includono:

NPT
BSP
Videoregistratore
Raccordi per tubi
Raccordi a compressione
Connessioni flangiate
I sistemi a semiconduttore ad alta purezza utilizzano spesso connessioni sigillate con metallo, come ad esempio i connettori dei videoregistratori.

Anche la dimensione del raccordo deve essere adeguata alla portata richiesta. Un raccordo sottodimensionato può causare inutili perdite di pressione.

Nella progettazione di un sistema di gas industriale, è necessario verificare la compatibilità dei collegamenti tra bombole, regolatori, valvole, pannelli del gas, collettori, tubazioni e apparecchiature a valle.

11. Considerare i manometri e il monitoraggio
Un regolatore può essere fornito con uno o più manometri.

Le configurazioni tipiche includono:

Manometro di pressione in ingresso
Manometro di pressione in uscita
Sensore di pressione digitale
Trasmettitore di pressione
Interfaccia di monitoraggio remoto
Il manometro di ingresso consente agli operatori di monitorare la pressione di alimentazione, mentre il manometro di uscita conferma la pressione fornita alle apparecchiature a valle.

Nei sistemi automatizzati di erogazione del gas, i trasmettitori di pressione possono fornire dati in tempo reale a un PLC, a un sistema di controllo o a una piattaforma di monitoraggio dell'impianto.

Ciò risulta particolarmente utile negli stabilimenti di produzione di semiconduttori e nei sistemi automatizzati di gas di processo, dove è richiesto un monitoraggio continuo della pressione.

12. Temperatura e condizioni ambientali
La temperatura può influire sulle prestazioni del regolatore.

La pressione del gas, le proprietà del materiale, il comportamento dell'elastomero e le caratteristiche di flusso possono variare con la temperatura.

Prima di selezionare un regolatore, determinare:

Temperatura di esercizio normale
Temperatura minima
temperatura massima
Condizioni ambientali
Posizione di installazione
Ciclo termico potenziale
Per le installazioni esterne, il regolatore potrebbe necessitare di una protezione aggiuntiva contro le intemperie e le temperature estreme.

Per applicazioni con gas criogenici o a bassa temperatura, le specifiche standard dei regolatori potrebbero non essere sufficienti e potrebbe essere necessaria un'attrezzatura specializzata.

13. Stabilità della pressione e calo
Un regolatore non garantisce necessariamente che la pressione di uscita rimanga esattamente la stessa a ogni portata.

All'aumentare del flusso a valle, la pressione in uscita può diminuire. Questo fenomeno è comunemente noto come calo di pressione del regolatore.

Per le applicazioni industriali generiche, un abbassamento moderato può essere accettabile.

Per le applicazioni di processo di precisione, tuttavia, la stabilità della pressione può essere fondamentale.

Quando si confrontano i regolatori, gli ingegneri dovrebbero esaminare le curve di prestazione che mostrano la pressione di uscita in funzione della portata in determinate condizioni di pressione di ingresso.

Questo approccio fornisce una comprensione più realistica delle prestazioni del regolatore rispetto alla sola analisi dell'intervallo di pressione nominale.

14. Dispositivi di sicurezza per i sistemi di gas industriali
La sicurezza deve essere considerata congiuntamente alle prestazioni di controllo della pressione.

A seconda dell'applicazione, un sistema di regolazione del gas ad alta pressione può includere:

Valvole limitatrici di pressione
Valvole di intercettazione
Controlla le valvole
Protezione contro il flusso eccessivo
Spurgare le connessioni
Linee di sfiato
Sistemi di commutazione a doppio cilindro
Rilevazione di gas
Isolamento automatico
Il regolatore di pressione non deve essere considerato l'unico dispositivo di sicurezza. Un sistema completo di distribuzione del gas richiede adeguati controlli ingegneristici, componenti in grado di resistere alla pressione, ventilazione, rilevamento del gas ove necessario e procedure idonee al rischio di fuoriuscita del gas.

Applicazioni dei regolatori di gas ad alta pressione
I regolatori di pressione del gas ad alta pressione sono utilizzati in molti settori industriali.

Produzione di semiconduttori
Le applicazioni includono:

Armadi a gas
Sistemi di distribuzione del gas
CVD
ALD
acquaforte
impianto
Distribuzione di gas speciali
La stabilità della pressione e il controllo della contaminazione sono particolarmente importanti.

Trattamento chimico
I regolatori controllano i gas di processo utilizzati nei reattori, nei sistemi di miscelazione e nelle apparecchiature per la produzione chimica.

Produzione farmaceutica
La fornitura di gas pulito e una pressione stabile possono supportare i processi di produzione e di laboratorio in cui la purezza del gas è importante.

Saldatura e lavorazione dei metalli
I gas industriali come argon, ossigeno, anidride carbonica e miscele di gas di protezione richiedono un'erogazione controllata alle apparecchiature di saldatura e taglio.

Laboratori
Le strutture di ricerca utilizzano regolatori per gas compressi, strumenti analitici, gas di calibrazione e sistemi sperimentali specializzati.

Errori comuni nella scelta di un regolatore di pressione del gas
Durante la selezione degli enti regolatori si verificano frequentemente diversi errori.

Errore 1: Selezionare solo in base alla pressione.
Un regolatore può avere una pressione nominale adeguata ma una portata insufficiente.

Errore 2: Ignorare la compatibilità del gas.
I materiali adatti all'azoto potrebbero non essere adatti a gas corrosivi o reattivi.

Errore 3: Utilizzare un regolatore standard per applicazioni ad altissima purezza.
Gli enti regolatori di uso generale possono introdurre contaminazioni inaccettabili.

Errore 4: Ignorare i picchi di domanda.
Il flusso normale non rappresenta necessariamente il fabbisogno massimo del sistema.

Errore 5: Scegliere la connessione sbagliata.
L'utilizzo di standard di connessione errati può causare problemi di installazione e rischi di perdite.

Errore 6: Non considerare il calo di pressione.
Un regolatore può sembrare adatto a una determinata portata, ma diventare instabile a una richiesta maggiore.

Lista di controllo per la selezione del regolatore di gas ad alta pressione
Prima di acquistare un regolatore, verificare i seguenti parametri:

Parametro Requisito di selezione
Tipo di gas Compatibilità chimica confermata
Pressione massima in ingresso Deve soddisfare la pressione del sistema
Pressione in uscita Corrispondenza con l'intervallo operativo richiesto
Portata Includi la domanda normale e quella di picco
fasi di regolazione Monostadio o bistadio
Materiali bagnati Compatibile con i gas di processo
Diaframma Selezionare in base alla purezza e alla pressione
Tasso di perdita Requisiti di sicurezza del sistema di fiammiferi
Connessione NPT, BSP, VCR, tubo, ecc.
La temperatura Confermare il range operativo
Pulizia Necessario per un servizio ad alta purezza
Monitoraggio della pressione Indicatore, sensore o trasmettitore
Certificazioni Verificare gli standard applicabili
Manutenzione Considera la facilità di manutenzione e la disponibilità dei pezzi di ricambio.

valvole di controllo del gas ad alta pressione per uso industriale
Conclusione
La scelta del regolatore di pressione per gas ad alta pressione più adatto è una decisione ingegneristica fondamentale per qualsiasi sistema di gas industriale. Il regolatore corretto deve fare molto di più che semplicemente ridurre la pressione. Deve garantire un controllo stabile, un flusso sufficiente, una tenuta affidabile, la compatibilità dei materiali e un funzionamento sicuro nelle effettive condizioni del sistema del gas.

Per le applicazioni industriali standard, i fattori principali da considerare sono la gamma di pressione, la portata, la compatibilità con i gas, il tipo di connessione e le caratteristiche di sicurezza. Per le applicazioni nel settore dei semiconduttori, farmaceutico e in altri settori ad alta purezza, gli ingegneri devono valutare anche la finitura superficiale interna, la pulizia, il volume morto, le prestazioni in termini di tenuta, la costruzione del diaframma e la tecnologia di connessione.

Un processo di selezione sistematico può contribuire a prevenire instabilità di pressione, contaminazione, guasti prematuri dei componenti e costi operativi non necessari.

Per le applicazioni critiche, si raccomanda di fornire al produttore del regolatore tutti i parametri operativi, inclusi il tipo di gas, la pressione massima in ingresso, la pressione di uscita richiesta, la portata, la temperatura, i requisiti di purezza e le specifiche di connessione, prima di selezionare il modello definitivo.

Un regolatore di pressione del gas ad alta pressione opportunamente selezionato può costituire una base affidabile per un sistema di erogazione di gas industriale sicuro, stabile ed efficiente.

Per ulteriori informazioni sulla guida alla selezione dei regolatori di gas per sistemi di gas industriali, è possibile visitare il sito di Jewellok all'indirizzo https://www.specialtygasregulator.com/product-category/specialty-gas-cabinet/.
