Integratore professionale di sistemi di erogazione di gas ALD per l'industria dei semiconduttori

Integratore professionale di sistemi di erogazione di gas ALD per l'industria dei semiconduttori

La deposizione di strati atomici (ALD) è diventata una tecnologia essenziale per la produzione di semiconduttori avanzati, consentendo la deposizione di film sottili altamente controllata su scala atomica. Con il continuo rimpicciolimento dei dispositivi a semiconduttore e la crescente complessità delle strutture tridimensionali, i requisiti per i sistemi di alimentazione del gas diventano sempre più stringenti. Un flusso di gas stabile, una purezza elevatissima, un controllo preciso della pressione, una risposta rapida, connessioni a tenuta stagna e un funzionamento privo di contaminazioni sono tutti elementi cruciali per ottenere prestazioni costanti del processo ALD.

Un integratore professionale di sistemi di erogazione del gas ALD offre molto più di singole valvole, regolatori o pannelli di controllo del gas. Combina componenti per la gestione del gas, ingegneria di processo, sistemi di controllo, funzioni di sicurezza e integrazione di sistema in una soluzione completa progettata in base alle esigenze della produzione di semiconduttori. Per le fabbriche di semiconduttori, i produttori di apparecchiature e gli assemblatori di sistemi ALD, la scelta del partner di integrazione giusto può influenzare direttamente l'affidabilità delle apparecchiature, la stabilità del processo, l'efficienza della manutenzione e la resa produttiva.


Che cos'è un sistema di erogazione di gas ALD?
Un sistema di alimentazione del gas ALD è un sottosistema di gestione del gas di precisione che fornisce gas di processo e vapori precursori a una camera di reazione ALD secondo ricette di processo attentamente controllate. A differenza delle applicazioni di distribuzione del gas convenzionali, i processi ALD richiedono spesso un controllo estremamente preciso del flusso del gas, della pressione, della temporizzazione e delle sequenze di commutazione.

Una tipica architettura di alimentazione del gas ALD può includere sorgenti di precursori, gas vettori, gas di processo, valvole a membrana pneumatiche, regolatori di pressione, regolatori di flusso di massa, filtri, pannelli di controllo del gas, linee di spurgo, componenti per il vuoto, sensori e sistemi di controllo automatizzati.

Durante un tipico ciclo ALD, un precursore viene introdotto nella camera, seguito da una fase di spurgo, viene introdotto un secondo reagente e viene eseguita un'ulteriore fase di spurgo. Queste sequenze ripetute richiedono un'erogazione del gas estremamente ripetibile. Anche piccole variazioni di pressione, flusso, volume morto o risposta della valvola possono influire sullo spessore del film, sull'uniformità e sulla ripetibilità del processo.

Per questo motivo, l'erogazione di gas tramite ALD non è una semplice applicazione di tubazioni. Si tratta di un sistema di controllo dei fluidi altamente ingegnerizzato.

Perché l'integrazione professionale dei sistemi è importante
Molti componenti utilizzati nei sistemi di erogazione di gas per semiconduttori sono disponibili in commercio. Tuttavia, l'integrazione di questi componenti in una piattaforma ALD affidabile richiede competenze ingegneristiche specializzate.

Un integratore professionista di sistemi di erogazione di gas ALD valuta l'intero sistema anziché selezionare i singoli componenti. Tra gli aspetti importanti da considerare figurano la compatibilità del gas, l'intervallo di pressione, la temperatura, la portata, la selezione dei materiali, il volume interno, la generazione di particelle, le prestazioni in termini di perdite, il tempo di risposta, l'architettura di controllo e i requisiti di manutenzione.

Ad esempio, una valvola può avere specifiche eccellenti se valutata singolarmente, ma potrebbe non essere adatta a un sistema ALD se il suo volume interno crea uno spazio morto eccessivo nel processo. Allo stesso modo, un regolatore deve essere selezionato in base alle caratteristiche del gas, alla pressione di ingresso, alla pressione di uscita, all'intervallo di portata richiesto e ai requisiti di stabilità del processo.

L'integrazione professionale contribuisce a garantire che tutti i componenti funzionino insieme come un unico sistema ottimizzato.

Gestione di gas ad altissima purezza
La purezza del gas è uno degli aspetti più importanti da considerare nelle applicazioni ALD per semiconduttori. Tracce di contaminazione possono influenzare la composizione del film, le proprietà elettriche, le reazioni superficiali e la consistenza tra i wafer.

Per l'erogazione di gas UHP, i componenti a contatto con il fluido sono generalmente realizzati in acciaio inossidabile di alta qualità, come l'acciaio inossidabile 316L. La qualità del materiale, la finitura superficiale, le procedure di pulizia, la qualità della saldatura e l'assemblaggio dei componenti possono influenzare la pulizia del sistema.

Un integratore professionista dovrebbe stabilire specifiche appropriate per:

Compatibilità dei materiali bagnati
Finitura superficiale interna
Pulizia dei componenti
Controllo delle particelle
Contaminazione da umidità e idrocarburi
Test di tenuta dell'elio
Saldatura orbitale
Assemblaggio di componenti ad elevata purezza
Imballaggio e movimentazione
Per le applicazioni a semiconduttore più esigenti, la sola selezione dei componenti non è sufficiente. Anche l'ambiente di produzione e assemblaggio deve garantire il livello di pulizia richiesto.

Valvole a membrana di precisione
Le valvole a membrana sono ampiamente utilizzate nella distribuzione di gas per semiconduttori perché garantiscono una chiusura affidabile, riducendo al minimo la contaminazione e il volume morto.

Nelle applicazioni ALD, le prestazioni delle valvole possono influenzare direttamente la tempistica del processo. Una valvola che si apre o si chiude in modo irregolare può causare fluttuazioni nell'erogazione del precursore o nell'efficienza dello spurgo.

Le valvole a membrana UHP ad alte prestazioni vengono pertanto spesso valutate in base a diversi parametri, tra cui:

Volume interno
Cv o coefficiente di flusso
Prestazioni di tenuta
Pressione di esercizio
Capacità di temperatura
Velocità di attuazione
vita di ciclo
Compatibilità dei materiali
Finitura superficiale
Generazione di particelle
Nel caso di gas corrosivi o reattivi, la compatibilità tra il materiale del diaframma e il materiale a contatto con il fluido diventa particolarmente importante. Un integratore professionista dovrebbe verificare la compatibilità chimica di ogni componente a contatto con il fluido, anziché affidarsi esclusivamente alle specifiche nominali dei materiali.

Controllo della pressione e del flusso
La gestione precisa della pressione e del flusso è un'altra funzione fondamentale di un sistema di erogazione del gas ALD.

I regolatori di flusso di massa possono fornire una regolazione precisa del flusso di gas, mentre i regolatori di pressione e i componenti di controllo della pressione mantengono condizioni operative stabili. A seconda dell'architettura del processo, il sistema può utilizzare il controllo della pressione a monte, il controllo della pressione a valle o una combinazione di entrambi.

Le fluttuazioni di pressione possono influenzare il trasporto del precursore e le condizioni della camera. Un calo di pressione eccessivo può ridurre le prestazioni del sistema, mentre un controllo insufficiente può comportare un'erogazione instabile.

Un integratore professionista dovrebbe analizzare il profilo di pressione completo dalla sorgente del gas alla camera di processo. Ciò include regolatori, valvole, filtri, tubazioni, raccordi, regolatori di flusso di massa e restrizioni di processo.

Un'analisi a livello di sistema di questo tipo è particolarmente importante quando più canali del gas operano simultaneamente.

Consegna dei precursori ALD
La consegna dei precursori è spesso uno degli aspetti tecnicamente più impegnativi della progettazione dei sistemi ALD.

Molti precursori ALD hanno pressioni di vapore relativamente basse o richiedono un riscaldamento controllato per mantenere un'erogazione stabile. Alcuni precursori possono anche essere sensibili all'umidità, all'ossigeno o alle variazioni di temperatura.

Un integratore professionista di sistemi di erogazione di gas ALD può progettare linee di precursori riscaldate, gruppi sorgente a temperatura controllata, sistemi di gas vettore, moduli di erogazione del vapore e configurazioni di valvole specializzate.

La gestione della temperatura è fondamentale perché la condensa all'interno della linea di erogazione può causare una concentrazione instabile del precursore e potenzialmente contaminare il sistema.

La progettazione dovrebbe quindi tenere conto della temperatura della sorgente, della temperatura della linea, della temperatura della valvola, della configurazione dei raccordi, dell'isolamento, dei gradienti termici e della distanza tra la sorgente del precursore e la camera di reazione.

Progettazione di pannelli e collettori del gas
Il pannello del gas rappresenta l'interfaccia centrale tra le fonti di gas e la camera di processo ALD. Integra valvole, regolatori, filtri, sensori, sistemi di spurgo e altri componenti per il controllo del gas in un assemblaggio compatto e di facile manutenzione.

Un pannello del gas ben progettato dovrebbe fornire:

Fornitura di gas stabile
Volume morto minimo
Capacità di spurgo efficiente
Facilità di manutenzione
Percorso del gas pulito
Contenimento affidabile delle perdite
Controllo automatizzato della valvola
Interblocchi di sicurezza appropriati
Anche la configurazione del collettore influisce sulle prestazioni del sistema. Percorsi del gas più corti e progettati correttamente possono ridurre il volume interno non necessario e migliorare le caratteristiche di risposta.

Nei sistemi ALD multicanale, la costruzione modulare del collettore può semplificare l'espansione e la manutenzione, consentendo al contempo di configurare diversi canali per precursori e reagenti in base alle specifiche esigenze di processo.

Automazione e controllo di processo
Le moderne apparecchiature ALD dipendono fortemente dal controllo automatizzato del processo. L'hardware di erogazione del gas deve quindi comunicare efficacemente con il sistema di controllo dell'apparecchiatura.

Un integratore professionista può incorporare nel sistema di distribuzione del gas il controllo delle valvole pneumatiche, i sensori di pressione, il monitoraggio del flusso, i sensori di temperatura, i controllori logici programmabili e le interfacce uomo-macchina.

Le sequenze automatizzate possono controllare il dosaggio del precursore, l'isolamento, lo spurgo, la stabilizzazione della pressione e le transizioni di processo.

I sistemi di interblocco sono particolarmente importanti quando sono coinvolti gas pericolosi, tossici, piroforici o corrosivi. Il sistema deve essere progettato in modo tale che pressione, temperatura, stato delle valvole o condizioni del gas anomale possano attivare le opportune azioni di protezione.

L'obiettivo non è semplicemente l'automazione, bensì l'esecuzione prevedibile e ripetibile dei processi.

Sicurezza per i sistemi a gas per semiconduttori
La sicurezza deve essere integrata nella progettazione del sistema di erogazione del gas ALD fin dalle prime fasi.

A seconda della composizione chimica del processo, i sistemi ALD possono gestire gas e precursori tossici, corrosivi, infiammabili, piroforici o altrimenti pericolosi. Il sistema di erogazione del gas deve pertanto includere adeguate strategie di contenimento, isolamento, spurgo, rilevamento, ventilazione e arresto di emergenza.

Un integratore professionista dovrebbe valutare l'intero percorso del gas e identificare le potenziali modalità di guasto, tra cui perdita di pressione pneumatica, interruzione di corrente, malfunzionamento del regolatore, guasto della valvola, sovrapressione, perdite e condizioni di temperatura anomale.

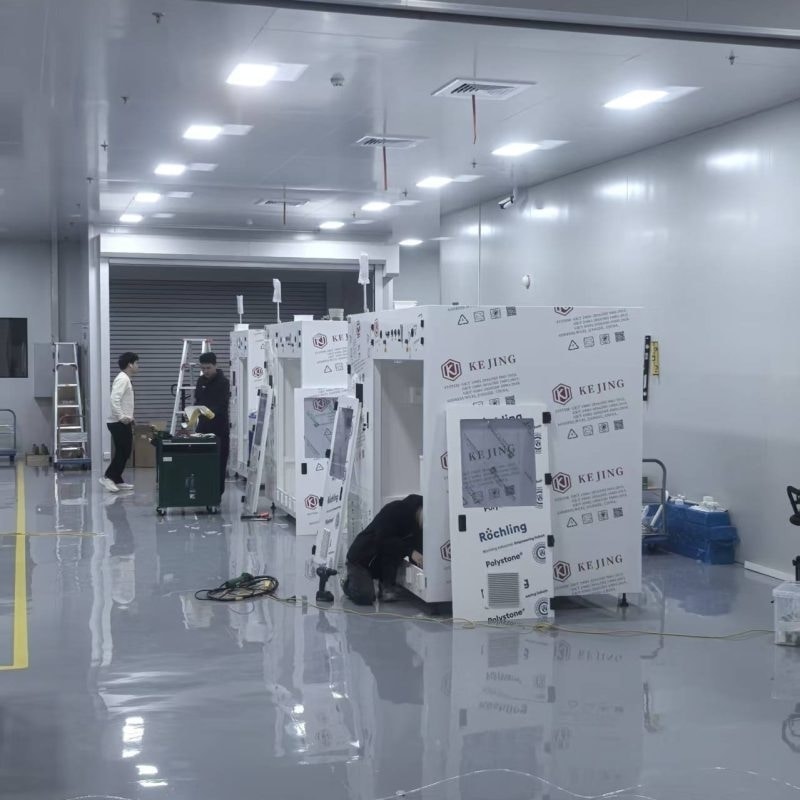

Gli armadi e i pannelli del gas possono anche essere integrati con i sistemi di sicurezza dell'impianto per fornire un monitoraggio coordinato e una risposta alle emergenze.

Test di tenuta e garanzia della qualità
L'integrità delle perdite è essenziale per i sistemi di gas per semiconduttori ad altissima pressione. Anche perdite molto piccole possono compromettere la purezza del gas e creare rischi significativi per la sicurezza.

L'integrazione professionale del sistema di alimentazione del gas ALD dovrebbe includere procedure di ispezione e collaudo appropriate durante tutte le fasi di produzione e assemblaggio.

Le tipiche attività di controllo qualità possono includere ispezione visiva, ispezione dimensionale, ispezione delle saldature, prove di pressione, prove di tenuta all'elio, prove sulle valvole, prove funzionali e revisione della documentazione.

Per i sistemi di gas critici, la tracciabilità è altrettanto importante. L'identificazione dei componenti, i certificati dei materiali, i registri di pulizia, i risultati dei test e la documentazione di assemblaggio possono aiutare i clienti a mantenere una documentazione di qualità per tutto il ciclo di vita delle apparecchiature.

Progettazione personalizzata per diverse piattaforme ALD
Non esiste un'unica architettura di erogazione del gas adatta a tutte le applicazioni ALD.

Processi diversi possono richiedere diverse composizioni chimiche dei precursori, portate di gas, intervalli di pressione, temperature, configurazioni delle valvole e sequenze di controllo. I sistemi di ricerca e sviluppo possono privilegiare la flessibilità e la rapidità dei cambiamenti di configurazione, mentre i sistemi di produzione ad alto volume possono privilegiare l'affidabilità, l'automazione, la ripetibilità e l'efficienza della manutenzione.

Un integratore professionista dovrebbe quindi offrire soluzioni ingegneristiche personalizzate, anziché limitarsi a fornire pannelli a gas standard.

La personalizzazione può includere la quantità di canali del gas, la configurazione del collettore, le specifiche dei componenti, l'architettura pneumatica, le linee riscaldate, le fonti dei precursori, le interfacce di controllo, le dimensioni dell'involucro e i protocolli di comunicazione delle apparecchiature.

Vantaggi di collaborare con un integratore "chiavi in ​​mano".
Collaborare con un integratore specializzato in sistemi di erogazione di gas ALD può semplificare lo sviluppo delle apparecchiature, consolidando la selezione dei componenti, la progettazione meccanica, l'ingegneria fluidodinamica, l'integrazione dei sistemi di controllo, l'assemblaggio, il collaudo e l'assistenza tecnica.

Anziché coordinare molteplici fornitori di valvole, regolatori, raccordi, controllori, collettori e sistemi di automazione, i produttori di apparecchiature per semiconduttori possono collaborare con un unico partner ingegneristico responsabile dell'intero sottosistema.

Questo approccio può ridurre i rischi di integrazione e migliorare il coordinamento del progetto.

Un integratore competente dovrebbe anche essere in grado di supportare le modifiche ingegneristiche durante lo sviluppo delle apparecchiature. Ciò è particolarmente importante per la ricerca e i sistemi pilota ALD, dove i requisiti di processo possono evolversi durante la fase di test.

Come scegliere un integratore di sistemi di distribuzione del gas ALD
Quando si valuta un fornitore di sistemi di distribuzione del gas ALD, i clienti dovrebbero considerare più del semplice prezzo.

Tra i criteri di valutazione più importanti figurano l'esperienza nel settore dei semiconduttori, la capacità di gestire gas ad altissima pressione, la qualità dei componenti, le risorse ingegneristiche, le capacità di personalizzazione, le procedure di collaudo, la documentazione, la capacità produttiva e l'assistenza tecnica post-vendita.

È inoltre utile valutare se il fornitore comprende l'intero processo, anziché solo le singole componenti.

Un partner affidabile dovrebbe essere in grado di discutere la chimica del gas, i requisiti di flusso, il controllo della pressione, la gestione termica, la selezione delle valvole, la strategia di spurgo, l'automazione, la sicurezza e la manutenzione come fattori ingegneristici interconnessi.


Conclusione
Con l'evoluzione della produzione di semiconduttori verso geometrie più piccole, strutture tridimensionali più complesse e requisiti sempre più stringenti per i film sottili, la tecnologia ALD continuerà a dipendere da un'erogazione di gas estremamente precisa.

Un integratore professionale di sistemi di erogazione di gas ALD svolge un ruolo fondamentale nella trasformazione dei singoli componenti ad alta purezza in un sistema di gestione del gas completo, affidabile e orientato al processo. Dalle valvole a membrana UHP e dai regolatori di pressione all'erogazione dei precursori, dai pannelli di controllo del gas all'automazione, dai test di tenuta ai sistemi di sicurezza, ogni elemento deve funzionare in sinergia per garantire un'erogazione di gas stabile e ripetibile.

Per i produttori di apparecchiature per semiconduttori e le aziende che si occupano di processi avanzati di lavorazione dei materiali, la scelta di un partner esperto nell'integrazione dei sistemi di erogazione del gas per la deposizione ALD può contribuire a migliorare l'affidabilità del sistema, ridurre i cicli di sviluppo, semplificare la manutenzione e garantire prestazioni di processo costanti.

L'integratore ideale non è quindi semplicemente un fornitore di componenti. È un partner ingegneristico in grado di progettare e fornire una soluzione completa per l'erogazione del gas ALD, basata sui requisiti specifici della moderna produzione di semiconduttori.
