Tendenze future nella tecnologia di erogazione di precursori gassosi CVD per la produzione avanzata di semiconduttori

La deposizione chimica da fase vapore (CVD) è una tecnologia di produzione fondamentale per la realizzazione di film sottili di alta qualità in applicazioni quali semiconduttori, fotovoltaico, MEMS, display e materiali avanzati. Con la miniaturizzazione dei dispositivi e l'aumento delle esigenze di processo, le prestazioni del processo CVD non sono più determinate unicamente dalla camera di deposizione. Il sistema di erogazione del precursore gassoso è diventato un componente altrettanto importante per ottenere velocità di deposizione stabili, proprietà uniformi del film, elevata purezza e una produzione affidabile.

La tecnologia di erogazione dei precursori CVD si sta evolvendo rapidamente in risposta a diverse tendenze principali: crescente complessità dei precursori, requisiti di purezza ultraelevata, controllo più rigoroso del processo, minore consumo di precursori, digitalizzazione, automazione e sviluppo di nuovi materiali semiconduttori. I sistemi futuri dovranno erogare precursori reattivi e talvolta termosensibili con una precisione estremamente elevata, riducendo al minimo la contaminazione, il volume morto, la generazione di particelle e la variabilità del processo.

Questo articolo esamina le principali tendenze tecnologiche che stanno plasmando il futuro dei sistemi di erogazione di precursori gassosi per la deposizione chimica da fase vapore (CVD) e spiega come questi sviluppi possano influenzare le apparecchiature per la produzione di semiconduttori e le infrastrutture per i gas industriali.

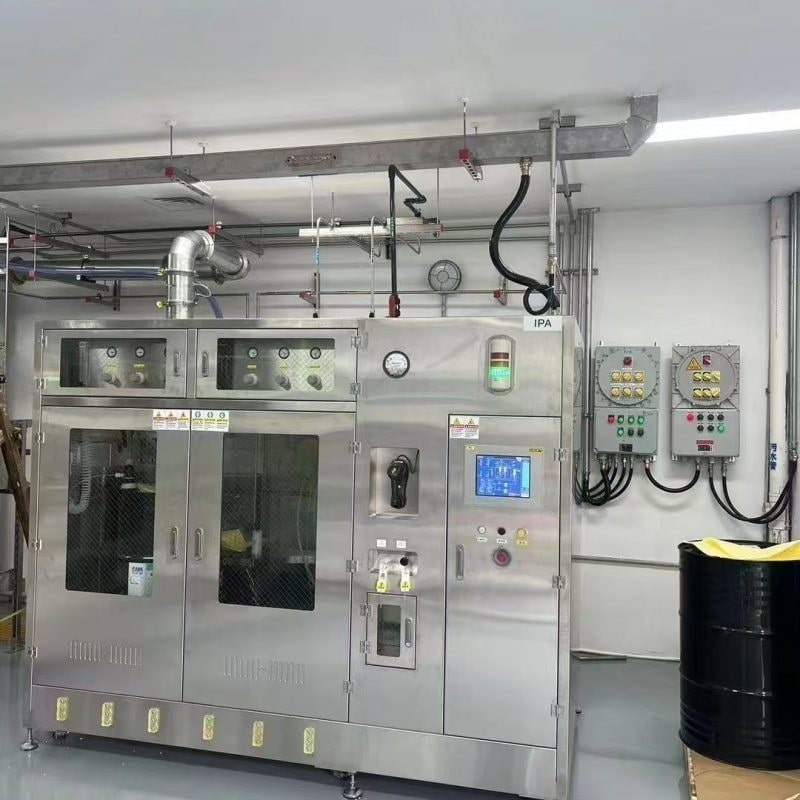

modulo di erogazione di sostanze chimiche (cdm) e sistema di erogazione di sostanze chimiche (cds)
1. Crescente domanda di fornitura di precursori ad altissima purezza
Una delle tendenze più importanti nella fornitura di gas per la deposizione chimica da fase vapore (CVD) è il continuo miglioramento della purezza del gas. I moderni processi di produzione di semiconduttori sono altamente sensibili a tracce di contaminazione. Umidità, ossigeno, idrocarburi, impurità metalliche, particelle e altri contaminanti possono influire negativamente sulla qualità del film e sulle prestazioni del dispositivo.

I futuri sistemi di erogazione dei precursori adotteranno quindi sempre più componenti ad altissima purezza, tra cui regolatori ad alte prestazioni, valvole a membrana, filtri, regolatori di flusso di massa, raccordi, tubi e tubazioni saldate.

Si prevede che l'acciaio inossidabile 316L rimarrà un materiale importante per i sistemi di gas ad alta purezza grazie alla sua resistenza alla corrosione, alla resistenza meccanica e alla compatibilità con le applicazioni a gas per semiconduttori. Processi di lavorazione avanzati, elettrolucidatura, passivazione superficiale e tecnologie di saldatura controllata possono ulteriormente ridurre la contaminazione superficiale.

Inoltre, la qualità della superficie interna diventerà sempre più importante. Una minore rugosità superficiale può ridurre gli effetti di adsorbimento e desorbimento, mentre una geometria interna ottimizzata può minimizzare l'accumulo di particelle e migliorare la pulibilità del sistema.

I futuri sistemi di erogazione dei precursori CVD daranno maggiore importanza alla tenuta stagna. Valvole a membrana ad alta integrità, connessioni saldate orbitalmente e test di tenuta all'elio possono contribuire a mantenere l'integrità del sistema durante lunghi cicli di produzione.

2. Consegna avanzata di precursori a bassa pressione di vapore
I processi CVD tradizionali utilizzano spesso precursori gassosi che possono essere erogati con relativa facilità tramite il controllo della pressione e la regolazione del flusso di massa. Tuttavia, i processi di deposizione emergenti si basano sempre più su precursori liquidi o solidi con bassa pressione di vapore.

Ciò crea notevoli difficoltà per le architetture convenzionali di distribuzione del gas.

I futuri sistemi di erogazione dei precursori integreranno sempre più tecnologie di vaporizzazione, linee di erogazione riscaldate, controllo della temperatura della sorgente, gestione del gas vettore e regolazione avanzata della pressione. L'obiettivo è generare una concentrazione stabile di vapore del precursore e convogliarla nella camera di processo con fluttuazioni minime.

La gestione della temperatura sarà particolarmente importante. Se la temperatura del precursore è troppo bassa, potrebbe verificarsi condensa nella linea di alimentazione. Se è troppo alta, il precursore potrebbe decomporsi prematuramente o generare prodotti di reazione indesiderati.

Di conseguenza, i sistemi di distribuzione del gas CVD di prossima generazione saranno probabilmente caratterizzati da architetture di gestione termica più sofisticate, tra cui zone di riscaldamento a controllo indipendente, sensori di temperatura, isolamento e controllo predittivo della temperatura.

3. Controllo più preciso del flusso di massa e della pressione
Con la continua miniaturizzazione delle geometrie dei semiconduttori, le finestre di processo si restringono. Piccole variazioni nel flusso dei precursori possono influenzare la velocità di deposizione, lo spessore del film, la composizione e l'uniformità.

I regolatori di flusso di massa (MFC) continueranno quindi ad evolversi verso una maggiore precisione, tempi di risposta più rapidi e una migliore ripetibilità. I ​​sistemi futuri potrebbero combinare MFC ad alte prestazioni con regolatori di pressione intelligenti e monitoraggio del processo in tempo reale.

Anziché trattare pressione e portata come parametri indipendenti, i sistemi avanzati li coordinano dinamicamente. Il controllo a feedback può confrontare continuamente le condizioni di processo effettive con i valori target e regolare automaticamente valvole, regolatori o controllori di flusso.

Questa architettura a circuito chiuso può contribuire a compensare le variazioni di pressione della sorgente, temperatura, consumo del precursore e condizioni del processo a valle.

Nella produzione di semiconduttori su larga scala, una maggiore stabilità del controllo può tradursi in una migliore uniformità tra i wafer e in una riduzione della variabilità del processo.

4. Sistemi intelligenti e automatizzati di distribuzione del gas
L'automazione sarà un altro elemento distintivo della futura tecnologia di somministrazione dei precursori CVD.

I sistemi a gas convenzionali possono richiedere agli operatori di monitorare manualmente la pressione, lo stato delle valvole, le condizioni della fonte e gli allarmi. I sistemi moderni si stanno orientando verso il controllo automatizzato tramite PLC, reti di comunicazione industriali, sensori e piattaforme centralizzate di monitoraggio delle apparecchiature.

Un sistema intelligente di somministrazione dei precursori può monitorare parametri quali:

Pressione della fonte
Pressione di linea
Temperatura precursore
Portata
Posizione della valvola
stato del rilevamento delle perdite
Condizione del filtro
Consumo di gas
Temperatura dell'armadio
stato di allarme del sistema
I dati raccolti possono essere analizzati per identificare condizioni operative anomale prima che si trasformino in gravi problemi alle apparecchiature.

La manutenzione predittiva rappresenta un ulteriore potenziale vantaggio. Ad esempio, un comportamento anomalo della pressione o un aumento della resistenza al flusso potrebbero indicare un problema al filtro, un deterioramento della valvola o un'instabilità dell'alimentazione. L'individuazione precoce può ridurre i tempi di inattività imprevisti e migliorare la disponibilità delle apparecchiature.

5. Architettura modulare per la distribuzione dei precursori
Un'altra tendenza emergente è la progettazione di sistemi modulari. I produttori di semiconduttori richiedono sempre più piattaforme di produzione flessibili, in grado di supportare diversi processi e combinazioni di precursori.

Un sistema modulare di erogazione del gas può suddividere l'architettura complessiva in moduli funzionali quali moduli di alimentazione, moduli di controllo della pressione, moduli di vaporizzazione, moduli di spurgo, moduli di distribuzione e moduli di monitoraggio.

Questo approccio offre diversi vantaggi. Le modifiche ingegneristiche possono essere implementate in modo più efficiente, mentre i moduli standardizzati possono semplificare la produzione, il collaudo, l'installazione e la manutenzione.

La modularizzazione può inoltre aiutare i produttori di apparecchiature a sviluppare soluzioni personalizzate senza dover riprogettare completamente il sistema del gas per ogni applicazione.

Per le apparecchiature CVD utilizzate negli ambienti di ricerca e sviluppo, le architetture modulari sono particolarmente preziose perché i requisiti di processo possono cambiare frequentemente con l'introduzione di nuovi materiali e ricette di deposizione.

6. Maggiore attenzione all'efficienza di utilizzo dei precursori
Il costo dei precursori può rappresentare una parte significativa dei costi operativi dei processi di deposizione avanzata. Pertanto, migliorare l'utilizzo dei precursori sta diventando un importante obiettivo ingegneristico.

I sistemi futuri mireranno a ridurre le perdite di precursori non necessarie attraverso volumi di linea ottimizzati, una migliore sequenza delle valvole, percorsi di erogazione più brevi e un controllo del flusso più preciso.

Le strategie di spurgo avanzate possono anche contribuire a ridurre il precursore residuo senza consumare inutilmente grandi quantità di gas di spurgo.

La riduzione del volume morto diventerà particolarmente importante. Volumi interni elevati possono aumentare la quantità di precursore necessaria per stabilire condizioni di processo stabili e possono incrementare il rischio di contaminazione incrociata tra le diverse fasi del processo.

Gli ingegneri, pertanto, ottimizzeranno sempre più la geometria dei componenti, la disposizione dei tubi, le configurazioni delle valvole e i progetti dei collettori per ridurre al minimo il volume interno non necessario.

7. Miglioramento della sicurezza dei precursori reattivi e pericolosi
Molti precursori CVD sono reattivi, tossici, corrosivi, piroforici o comunque pericolosi. Con il progredire della chimica dei precursori, l'ingegneria della sicurezza diventerà ancora più importante.

Gli armadi per gas e i sistemi di erogazione dei precursori incorporeranno sempre più spesso molteplici livelli di protezione, tra cui valvole di intercettazione automatiche, monitoraggio della pressione, rilevamento delle perdite, gestione dei gas di scarico, sistemi di spurgo e isolamento di emergenza.

L'architettura del sistema deve essere progettata in modo che le condizioni anomale possano attivare risposte di sicurezza predefinite. Ad esempio, pressione eccessiva, flusso anomalo, anomalie di temperatura o perdite rilevate possono avviare procedure di isolamento automatiche.

Le apparecchiature per la distribuzione del gas si integreranno sempre più con i sistemi di sicurezza a livello di impianto. Ciò creerà un'architettura di sicurezza coordinata che collegherà le apparecchiature di processo, gli armadi del gas, il monitoraggio dell'impianto, i sistemi di aspirazione e le infrastrutture di risposta alle emergenze.

8. Connettività digitale e integrazione con l'Industria 4.0
Il futuro sistema di erogazione dei precursori CVD non funzionerà come un sottosistema meccanico isolato, ma diventerà sempre più parte integrante di un ambiente di produzione interconnesso.

I protocolli di comunicazione industriale consentono alle apparecchiature di distribuzione del gas di scambiare dati con strumenti di processo, sistemi di automazione industriale, sistemi di gestione della produzione e piattaforme di gestione degli impianti.

La connettività digitale può fornire ai produttori visibilità in tempo reale sul consumo dei precursori, sullo stato delle apparecchiature, sugli allarmi, sui requisiti di manutenzione e sulle tendenze di processo.

I dati storici possono inoltre supportare l'ottimizzazione dei processi. Gli ingegneri possono analizzare le correlazioni tra la stabilità del flusso del precursore, le fluttuazioni di pressione, le variazioni di temperatura e le prestazioni di deposizione.

Nel tempo, questo approccio basato sui dati può contribuire a uno sviluppo dei processi più intelligente e all'ottimizzazione delle apparecchiature.

9. Monitoraggio e controllo predittivo assistiti dall'intelligenza artificiale
L'intelligenza artificiale e l'apprendimento automatico potrebbero assumere un'importanza sempre maggiore nei sistemi di somministrazione dei precursori.

Un sistema di controllo convenzionale opera in genere secondo parametri e logiche di controllo predefiniti. Un sistema basato sull'intelligenza artificiale potrebbe analizzare grandi quantità di dati storici e in tempo reale per identificare modelli associati al degrado delle apparecchiature o all'instabilità del processo.

Ad esempio, un sistema potrebbe rilevare sottili variazioni nella risposta di pressione o nel comportamento della valvola, difficili da identificare tramite semplici allarmi basati su soglie.

I modelli predittivi basati sull'intelligenza artificiale potrebbero potenzialmente stimare il degrado dei componenti, ottimizzare i programmi di manutenzione e raccomandare i parametri operativi.

Tuttavia, l'intelligenza artificiale non sostituirà i controlli ingegneristici fondamentali. Le funzioni critiche per la sicurezza dovranno continuare a basarsi su logiche di controllo deterministiche, hardware validato e standard ingegneristici consolidati. È più probabile che l'intelligenza artificiale funga da ulteriore livello di monitoraggio e ottimizzazione.

10. Sviluppo di nuovi materiali e precursori avanzati
L'evoluzione dei materiali semiconduttori continuerà a guidare l'innovazione nella somministrazione dei precursori CVD.

I dispositivi avanzati potrebbero richiedere materiali e strutture multistrato sempre più complessi, tra cui dielettrici ad alta costante dielettrica (high-k), pellicole metalliche, strati barriera, semiconduttori composti e altri sistemi a film sottile ingegnerizzati.

Queste applicazioni possono introdurre precursori con diverse pressioni di vapore, caratteristiche di decomposizione, corrosività e stabilità termica.

Di conseguenza, i futuri sistemi di somministrazione dovranno diventare chimicamente più flessibili. La selezione dei materiali dei componenti, la progettazione delle valvole, il trattamento delle superfici, i sistemi di riscaldamento e le tecnologie di tenuta dovranno essere valutati in base alla specifica chimica del precursore.

Questa tendenza aumenterà l'importanza dell'ingegneria specifica per l'applicazione, piuttosto che affidarsi esclusivamente a configurazioni standardizzate di erogazione del gas.

11. Qualifica più rapida e integrazione in fabbrica
Gli impianti di produzione di semiconduttori richiedono un'elevata affidabilità delle apparecchiature e tempistiche di installazione prevedibili. I futuri sistemi di erogazione dei precursori CVD saranno quindi sempre più progettati per una qualificazione e un'integrazione più rapide.

Prima della spedizione delle apparecchiature è possibile eseguire test di accettazione in fabbrica, test di tenuta all'elio, test di pressione, verifica del flusso, ispezione della pulizia e test funzionali automatizzati.

I moduli di distribuzione del gas preassemblati e montati su skid possono ridurre ulteriormente i tempi di installazione presso la sede del cliente.

La documentazione digitale e i dati relativi alle apparecchiature possono inoltre migliorare la tracciabilità. I ​​numeri di serie dei componenti, i risultati dei test, i registri di calibrazione e le informazioni sulla manutenzione possono essere archiviati elettronicamente e associati ai singoli sistemi.

Questo approccio può semplificare la messa in servizio e la gestione a lungo termine delle apparecchiature.

12. Il futuro della somministrazione dei precursori delle malattie cardiovascolari
In prospettiva, la tecnologia di erogazione del precursore gassoso CVD diventerà più precisa, intelligente, compatta, modulare e specifica per ogni applicazione.

La prossima generazione di sistemi combinerà probabilmente componenti per la gestione di fluidi ad altissima purezza con una gestione termica avanzata, un controllo del flusso ad alta velocità, funzioni di sicurezza automatizzate, monitoraggio in tempo reale e connettività digitale.

I progetti di maggior successo non si limiteranno a trasportare il gas precursore dal punto A al punto B. Forniranno un ambiente controllato in cui la pressione, la temperatura, il flusso, la purezza e i tempi di consegna del precursore potranno essere gestiti con elevata ripetibilità.

Per i produttori di apparecchiature per semiconduttori, ciò significa che l'ingegneria dell'erogazione del gas deve integrarsi sempre più con l'ingegneria di processo. La selezione delle valvole, le prestazioni dei regolatori, la configurazione dei tubi, il controllo termico, l'automazione e l'architettura del software influenzano tutti il ​​processo di deposizione finale.

Al contempo, i fornitori di componenti per la distribuzione di gas ad alta purezza dovranno migliorare la coerenza della produzione, la qualità delle superfici, la pulizia, le capacità di collaudo e l'assistenza tecnica.


modulo di erogazione di sostanze chimiche (cdm) e sistema di erogazione di sostanze chimiche (cds)
Conclusione
La futura tecnologia di erogazione dei precursori gassosi CVD sarà guidata dalla domanda dell'industria dei semiconduttori di maggiore purezza, controllo più rigoroso del processo, maggiore sicurezza, minori costi operativi e sistemi di produzione più intelligenti.

Componenti in acciaio inossidabile 316L ad altissima purezza, valvole a membrana avanzate, regolatori di pressione di precisione, controllo intelligente del flusso di massa, erogazione di precursori riscaldati, architetture modulari, sistemi di sicurezza automatizzati e monitoraggio digitale acquisiranno sempre maggiore importanza.

Il passaggio dalla gestione convenzionale dei gas alla gestione intelligente dei precursori consentirà ai sistemi CVD di supportare materiali sempre più complessi e finestre di processo più ristrette. Le aziende che investono nel controllo di precisione dei fluidi, nell'automazione avanzata, in tecnologie di componenti affidabili e nell'ingegneria specifica per le applicazioni saranno in una posizione migliore per soddisfare i requisiti della produzione di semiconduttori di prossima generazione.

In definitiva, il futuro dell'erogazione dei precursori CVD non è definito da un singolo componente o tecnologia. È l'integrazione di purezza, precisione, gestione termica, sicurezza, automazione, analisi dei dati e ingegneria di sistema in un'unica piattaforma di erogazione altamente affidabile. Con il continuo progresso dei processi di produzione dei semiconduttori, questo approccio integrato diventerà un fondamento cruciale per una produzione di film sottili stabile, scalabile e ad alte prestazioni.
