Come scegliere una valvola a membrana ad altissima purezza per la distribuzione di gas corrosivi

Come scegliere una valvola a membrana ad altissima purezza per la distribuzione di gas corrosivi

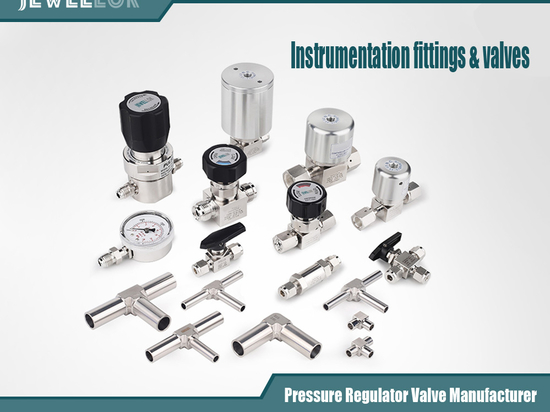

Nella produzione di semiconduttori, nella produzione fotovoltaica, nella fabbricazione di semiconduttori composti, nella lavorazione farmaceutica e in altri settori ad alta tecnologia, i gas corrosivi devono essere erogati in modo sicuro, costante e con un livello di contaminazione estremamente basso. La valvola è uno dei componenti più critici del sistema di erogazione del gas perché controlla direttamente l'isolamento del gas, i percorsi di flusso, la stabilità della pressione e l'integrità del processo.

Per i gas corrosivi e ad altissima purezza (UHP), la scelta di una valvola industriale convenzionale raramente è sufficiente. Materiali, struttura del diaframma, finitura superficiale interna, volume morto, tenuta, tipo di connessione e purezza di fabbricazione devono essere valutati congiuntamente. Una valvola a diaframma per gas ad altissima purezza, opportunamente selezionata, può migliorare l'affidabilità del processo, ridurre i rischi di contaminazione, prolungare la durata utile e garantire prestazioni stabili nei processi di produzione di semiconduttori.

Questo articolo illustra i fattori chiave che gli ingegneri dovrebbero considerare nella scelta di una valvola a membrana UHP per sistemi di distribuzione di gas corrosivi.


1. Comprendere prima le condizioni del gas e del processo
Il primo passo consiste nell'identificare le effettive condizioni di servizio del gas prima di scegliere una valvola. Gas corrosivi diversi possono avere proprietà chimiche e requisiti di compatibilità significativamente differenti.

Tra i gas corrosivi o reattivi comunemente utilizzati nelle applicazioni di produzione di semiconduttori e tecnologie avanzate figurano il cloro (Cl₂), il cloruro di idrogeno (HCl), il bromuro di idrogeno (HBr), l'esafluoruro di zolfo (SF₆), il trifluoruro di azoto (NF₃), il tricloruro di boro (BCl₃) e altri gas di processo.

Il processo di selezione dovrebbe tenere conto dei seguenti aspetti:

Composizione e concentrazione del gas
Pressione di esercizio
pressione massima
Funzionamento
Portata
Fase gassosa e reattività chimica
Frequenza di azionamento della valvola
Durata di vita richiesta della valvola
Requisiti di purezza
Requisiti di sicurezza del processo
Ad esempio, una valvola progettata per azoto ad elevata purezza potrebbe non essere adatta a gas alogeni altamente reattivi. La compatibilità chimica dovrebbe quindi essere verificata per ogni componente a contatto con il fluido, anziché essere valutata solo in base al materiale esterno della valvola.

2. Scegliere materiali compatibili con i gas corrosivi
La compatibilità dei materiali è uno degli aspetti più importanti da considerare nella scelta di una valvola a membrana per il trasporto di gas corrosivi.

Le valvole per gas UHP di alta qualità utilizzano comunemente acciaio inossidabile per il corpo valvola e i componenti metallici a contatto con il fluido. L'acciaio inossidabile 316L è ampiamente utilizzato per la sua resistenza alla corrosione, la resistenza meccanica e l'idoneità per applicazioni con gas ad alta purezza.

Per le applicazioni più esigenti nel settore dei semiconduttori, gli ingegneri possono specificare l'acciaio inossidabile 316L di qualità superiore, prodotto mediante processi controllati come la fusione a induzione sotto vuoto (VIM) e la rifusione ad arco sotto vuoto (VAR). Questi processi contribuiscono a migliorare la consistenza del materiale e a ridurre i livelli di impurità.

Tuttavia, il materiale del corpo valvola è solo una parte dell'equazione. Anche il diaframma, la sede, le guarnizioni, i componenti dello stelo e gli altri materiali a contatto con il fluido devono essere chimicamente compatibili con il gas di processo.

Per i gas altamente corrosivi, potrebbero essere necessarie leghe speciali per i diaframmi o materiali resistenti alla corrosione. Un diaframma in superlega a base di cobalto, ad esempio, può offrire un'eccellente durata meccanica e resistenza alla corrosione in applicazioni con gas particolarmente esigenti.

La scelta del materiale dovrebbe pertanto basarsi sull'intero percorso a contatto con il fluido, piuttosto che sul solo corpo valvola.

3. Valutare attentamente il design del diaframma

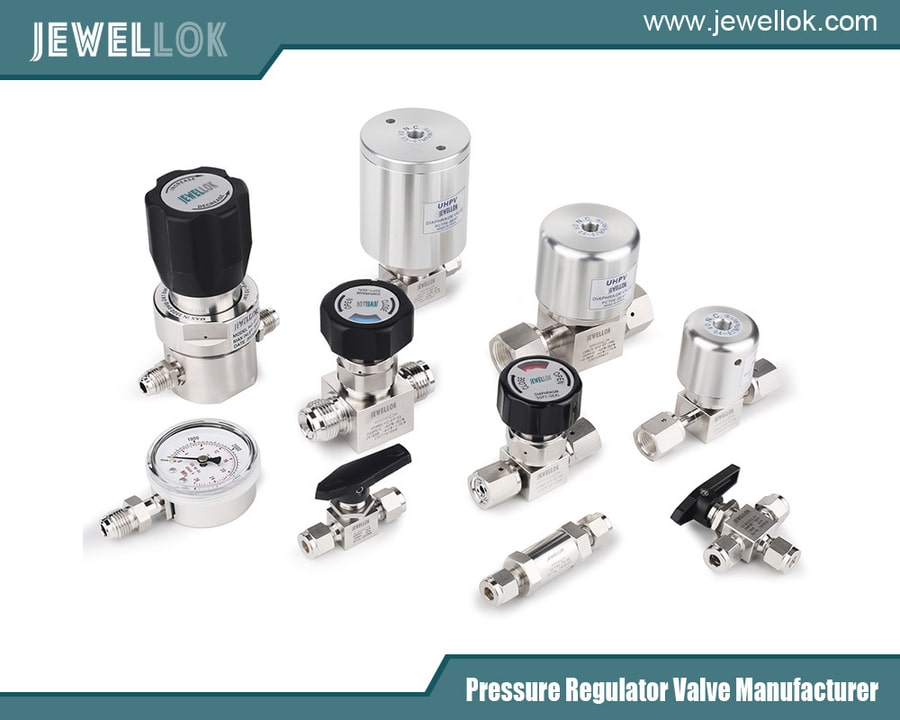

Il diaframma è il componente principale di una valvola a membrana. A differenza delle valvole convenzionali che possono utilizzare steli scorrevoli o sistemi di tenuta esposti all'ambiente di processo, una valvola a membrana utilizza un diaframma metallico flessibile per isolare il meccanismo di azionamento dal gas.

Questo design offre diversi vantaggi per l'erogazione di gas ad altissima pressione.

Innanzitutto, il diaframma garantisce un isolamento altamente affidabile tra il gas di processo e il meccanismo di azionamento esterno. In secondo luogo, l'assenza di guarnizioni dello stelo convenzionali direttamente esposte al gas di processo contribuisce a ridurre le potenziali contaminazioni e le vie di perdita. In terzo luogo, il diaframma assicura una chiusura precisa e un funzionamento ripetibile.

Nelle applicazioni con gas corrosivi, lo spessore del diaframma, il materiale, il metodo di formatura, la qualità della saldatura e la resistenza alla fatica sono tutti fattori importanti.

La valvola deve essere in grado di mantenere prestazioni affidabili anche dopo ripetuti cicli di apertura e chiusura. Un diaframma progettato in modo inadeguato può subire affaticamento, deformazione o guasti prematuri, soprattutto in presenza di un'elevata frequenza di cicli o fluttuazioni di pressione.

Quando si confrontano le valvole, è importante richiedere al produttore informazioni sul materiale del diaframma, sui test di durata, sulla pressione nominale e sulla compatibilità con i gas applicabili.

4. Valutare la finitura e la pulizia delle superfici interne.
I sistemi a gas ultra-puri sono estremamente sensibili alla contaminazione. Anche quando la valvola è realizzata con una lega appropriata, una scarsa qualità della superficie interna può influire negativamente sulla purezza del gas.

Le superfici interne a contatto con il fluido devono pertanto presentare una finitura superficiale controllata. L'elettrolucidatura è comunemente utilizzata nei componenti per gas ad altissima pressione (UHP) perché consente di ottenere una superficie più liscia e pulita, riducendo al contempo le irregolarità superficiali microscopiche.

Una superficie interna liscia può contribuire a ridurre la ritenzione di particelle, migliorare la pulibilità e minimizzare i punti in cui potrebbero accumularsi umidità o contaminanti.

Le specifiche relative alla rugosità superficiale devono essere valutate insieme alla purezza del gas prevista e ai requisiti di sistema. Per le applicazioni più esigenti nel settore dei semiconduttori, i produttori possono fornire valori di Ra controllati e procedure di pulizia documentate.

La pulizia è altrettanto importante. Le valvole UHP devono essere pulite, assemblate e imballate in condizioni controllate per impedire che particelle, idrocarburi, umidità e altri contaminanti penetrino nel sistema del gas.

5. Ridurre al minimo il volume morto
Il volume morto si riferisce alle aree all'interno della valvola in cui il gas di processo può rimanere intrappolato anziché fluire direttamente attraverso il percorso primario del gas.

Grandi volumi morti possono creare diversi problemi. Il gas intrappolato può aumentare le necessità di spurgo, rallentare la sostituzione del gas e potenzialmente contribuire alla contaminazione incrociata quando il gas di processo cambia.

Pertanto, per molte applicazioni di distribuzione di gas nei semiconduttori, si preferisce una valvola a membrana a basso volume morto.

Nella valutazione dei progetti di valvole, gli ingegneri dovrebbero esaminare il percorso del flusso interno piuttosto che limitarsi a considerare le dimensioni esterne della valvola. Una valvola compatta non è necessariamente quella con il volume morto interno più basso.

Un basso volume interno è particolarmente vantaggioso nelle applicazioni che prevedono l'utilizzo di gas speciali costosi, frequenti cambi di gas o ricette di processo altamente sensibili.

6. Verificare la velocità di perdita dell'elio e le prestazioni di tenuta.
La tenuta stagna è un altro criterio di selezione fondamentale.

Una valvola a membrana UHP deve garantire una tenuta affidabile nelle condizioni di pressione e temperatura specificate. Il test di tenuta con elio è ampiamente utilizzato per verificare l'integrità dei componenti a gas ad alta purezza, poiché l'elio è in grado di rilevare perdite anche minime.

A seconda dell'applicazione, le specifiche possono includere limiti di perdita esterni e interni estremamente bassi, talvolta nell'ordine di 10⁻⁹ mbar·L/s o unità equivalenti.

Tuttavia, gli ingegneri non dovrebbero confrontare le specifiche di tenuta senza verificare le condizioni di prova. La pressione di prova, il metodo di prova, i criteri di accettazione e se la specifica si applica alle perdite esterne o a quelle della sede devono essere tutti chiaramente definiti.

Nel caso di gas pericolosi o corrosivi, un'affidabilità comprovata in termini di tenuta è particolarmente importante, poiché anche una piccola perdita può creare problemi di sicurezza, ambientali e di controllo del processo.

7. Selezionare il tipo di connessione corretto
La configurazione della connessione influisce sull'affidabilità, la pulizia e la manutenzione dell'installazione.

Le opzioni di connessione più comuni per i sistemi di erogazione di gas UHP includono connessioni a tenuta frontale di tipo VCR, connessioni saldate di testa, connessioni per tubi e altri raccordi ad alta purezza.

Le connessioni a tenuta frontale VCR sono ampiamente utilizzate laddove la flessibilità e la manutenzione delle apparecchiature sono importanti. Forniscono una tenuta metallo su metallo e, se installate correttamente, possono supportare l'utilizzo di gas ad alta purezza.

Le giunzioni saldate possono ridurre il numero di giunti meccanici e sono spesso la soluzione preferita per i sistemi di distribuzione del gas permanenti. Tuttavia, la saldatura richiede procedure, attrezzature, ispezioni e pulizia post-saldatura adeguate.

Il tipo di connessione deve quindi essere scelto in base all'architettura del sistema, ai requisiti di manutenzione, alla pressione nominale, allo spazio di installazione e alle specifiche di purezza.

8. Considerare i requisiti di attuazione e automazione
Una valvola a membrana può essere azionata manualmente o integrata in un sistema automatizzato di erogazione del gas.

Le valvole manuali possono essere adatte per semplici applicazioni di isolamento, punti di manutenzione o funzionamento a bassa frequenza. Le valvole a membrana pneumatiche automatizzate sono spesso preferite negli armadi per gas dei semiconduttori, nei pannelli di controllo del gas, nei sistemi di erogazione di prodotti chimici e nelle apparecchiature di processo dove è richiesto il funzionamento a distanza.

Per i sistemi automatizzati, gli ingegneri dovrebbero valutare:

Pressione di azionamento
Tempo di risposta
Configurazione normalmente aperta o normalmente chiusa
Feedback della posizione della valvola
vita di ciclo
Compatibilità del segnale di controllo
Requisiti a prova di errore
Integrazione con PLC o sistemi di controllo di processo
L'attuatore deve essere compatibile con i requisiti operativi della valvola. Nei sistemi critici per la sicurezza, la posizione di guasto deve essere selezionata in base alle conseguenze della perdita di alimentazione, aria compressa o segnale di controllo.

9. Verificare i valori nominali di pressione e temperatura
La pressione nominale della valvola deve superare le effettive condizioni operative con un margine di sicurezza adeguato.

Occorre considerare sia la pressione di ingresso che la pressione differenziale. Alcune valvole possono presentare diverse limitazioni prestazionali a seconda che vengano aperte contro pressione o azionate in condizioni di pressione bilanciata.

Anche la temperatura è importante perché i materiali del diaframma, le guarnizioni, i componenti dell'attuatore e altri materiali possono avere limiti di funzionamento differenti.

Per la fornitura di gas corrosivi, gli ingegneri dovrebbero verificare l'intero campo di applicazione, anziché affidarsi unicamente a una valutazione di pressione generica riportata nel catalogo.

10. Cercare UHP Manufacturing e Quality Control
Una valvola tecnicamente idonea può comunque causare problemi se non viene prodotta seguendo procedure di pulizia e controllo qualità adeguate.

Un produttore qualificato di valvole UHP dovrebbe disporre di processi controllati che coprano la tracciabilità dei materiali, la lavorazione, la pulizia, l'assemblaggio, il collaudo e l'imballaggio.

La documentazione importante relativa alla qualità può includere:

Certificati dei materiali
Rapporti sui test di tenuta
Specifiche della finitura superficiale
Certificati di pulizia
Registrazioni di ispezione dimensionale
Registri delle prove di pressione
Test del ciclo del diaframma
Documentazione di tracciabilità del prodotto
Nel settore dei semiconduttori, la tracciabilità può essere particolarmente preziosa perché gli ingegneri potrebbero aver bisogno di identificare il lotto di produzione e la storia dei materiali dei singoli componenti.

Anche l'ambiente di produzione deve essere idoneo per componenti ad elevata purezza. Un assemblaggio e un confezionamento controllati possono ridurre il rischio di introduzione di particelle e altri contaminanti dopo la pulizia finale.

11. Confronta il costo totale anziché solo il prezzo di acquisto
La valvola con il prezzo più basso non è sempre la scelta più economica.

Nelle applicazioni con gas corrosivi, il cedimento prematuro del diaframma, le perdite, la contaminazione, la manutenzione non pianificata o i tempi di fermo del processo possono costare molto di più del prezzo di acquisto originale della valvola.

Gli ingegneri dovrebbero considerare il costo totale di proprietà, che comprende:

Prezzo di acquisto iniziale
Costo di installazione
Frequenza di manutenzione
Vita utile prevista
Parti di ricambio
Perdita di gas causata da perdite
Tempi di fermo della produzione
Procedure di pulizia e sostituzione
Disponibilità del supporto tecnico
Una valvola a membrana UHP di qualità superiore può offrire un miglior rapporto qualità-prezzo a lungo termine se migliora l'affidabilità e riduce le esigenze di manutenzione.

12. Domande da porre al produttore della valvola
Prima di effettuare un ordine, i clienti dovrebbero richiedere informazioni tecniche dettagliate al produttore della valvola.

Le domande utili includono:

Quali materiali vengono utilizzati per tutte le componenti a contatto con il fluido?
Il materiale del diaframma è compatibile con il gas corrosivo in questione?
Qual è la rugosità della superficie interna?
La superficie bagnata è stata elettrolucidata?
Qual è la velocità di perdita esterna di elio?
Quali sono le specifiche relative alle perdite del sedile?
Qual è il volume morto interno?
Quali sono la pressione e la temperatura nominali?
Qual è la durata prevista del ciclo di vita del diaframma?
Come vengono pulite e imballate le valvole?
Sono disponibili i certificati relativi ai materiali e ai test?
È possibile personalizzare la valvola per connessioni VCR o saldate?
È possibile integrare la valvola con un sistema di attuazione pneumatica e di feedback di posizione?
È disponibile la tracciabilità del prodotto?
Un produttore in grado di fornire risposte chiare e documentate è generalmente in una posizione migliore per supportare applicazioni UHP esigenti.


Conclusione
La scelta di una valvola a membrana ad altissima purezza per il trasporto di gas corrosivi richiede ben più di una semplice selezione basata su dimensioni e pressione nominale. Compatibilità chimica, materiale della membrana, finitura superficiale interna, pulizia, volume morto, tenuta stagna, design della connessione, azionamento, pressione nominale e qualità di fabbricazione devono essere tutti considerati congiuntamente.

Per le applicazioni nel settore dei semiconduttori e altre applicazioni ad alta tecnologia, la costruzione in acciaio inossidabile 316L, i materiali del diaframma resistenti alla corrosione, le superfici a contatto con il fluido elettrolucidate, il basso volume morto, la tenuta metallica affidabile e i rigorosi test di tenuta all'elio possono fornire le basi per un sistema di erogazione del gas robusto.

La valvola migliore è in definitiva quella che si adatta perfettamente all'intero ambiente di processo. Valutando la composizione chimica del gas, i requisiti di purezza, le condizioni operative, le esigenze di automazione e l'affidabilità a lungo termine prima dell'acquisto, gli ingegneri possono ridurre i rischi di contaminazione, migliorare la sicurezza del sistema e ottenere prestazioni più stabili nelle applicazioni di erogazione di gas UHP corrosivi.

Per ulteriori informazioni su come selezionare una valvola a membrana ad altissima purezza per l'erogazione di gas corrosivi, è possibile visitare il sito web di Jewellok all'indirizzo https://www.specialtygasregulator.com/product-category/specialty-gas-cabinet/.
