Come funziona un collettore di commutazione completamente automatico per bombole di gas speciali?

Come funziona un collettore di commutazione completamente automatico per bombole di gas speciali?

Nei settori industriali in cui è fondamentale una fornitura continua di gas speciali, come la produzione di semiconduttori, la produzione farmaceutica e la ricerca di laboratorio, le interruzioni del flusso di gas possono causare costosi tempi di inattività, compromettere gli esperimenti o persino rappresentare un rischio per la sicurezza. I gas speciali, tra cui azoto, ossigeno, argon, elio ad alta purezza e varie miscele, sono stoccati in bombole ad alta pressione. La gestione manuale di queste bombole per garantire transizioni fluide quando una si svuota è inefficiente e soggetta a errori umani. È qui che entra in gioco un collettore di commutazione completamente automatico .

Un collettore di commutazione completamente automatico per bombole di gas speciali è un sistema di distribuzione del gas avanzato progettato per commutare automaticamente tra più fonti di gas, in genere due banchi di bombole, senza alcun intervento manuale. Monitora i livelli di pressione del gas in tempo reale e avvia una commutazione quando la fornitura primaria si avvicina all'esaurimento, garantendo un flusso ininterrotto alle applicazioni a valle. Questa tecnologia integra componenti meccanici, elettronici e pneumatici per garantire affidabilità, sicurezza ed efficienza. In questo articolo, approfondiremo i componenti, i principi di funzionamento, i vantaggi, le applicazioni e le considerazioni sulla manutenzione di questi sistemi, fornendo una panoramica tecnica completa.

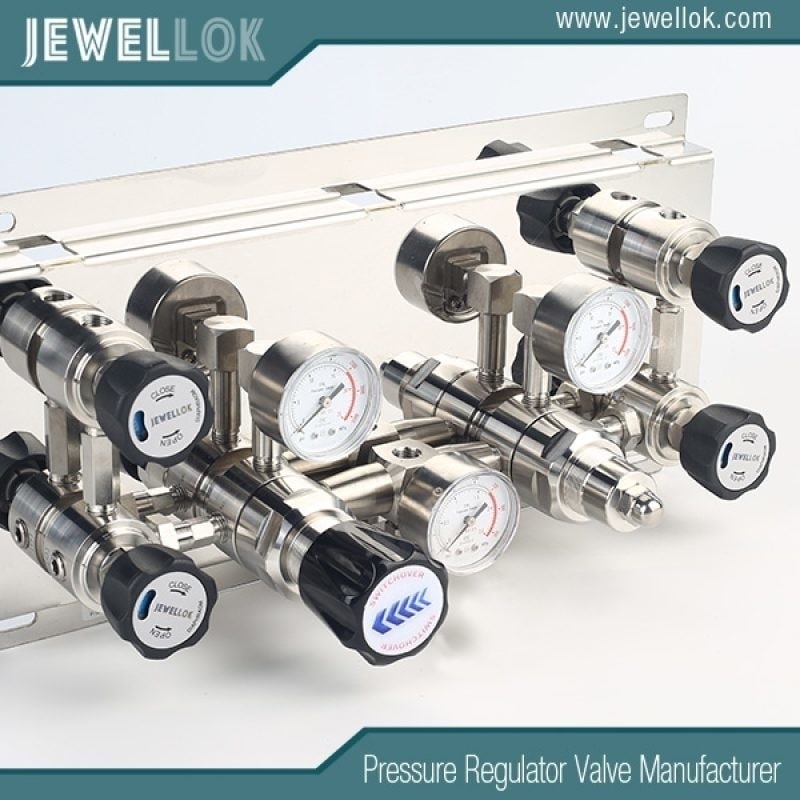

collettore di commutazione completamente automatico per bombole di gas speciali
Componenti chiave del sistema

Per comprendere il funzionamento di un collettore di scambio completamente automatico, è essenziale familiarizzare con i suoi componenti principali. Questi sistemi sono progettati con precisione per gestire gas ad alta pressione, mantenendone la purezza e prevenendo la contaminazione.

Banchi bombole: il collettore si collega in genere a due banchi indipendenti di bombole di gas. Ogni banco è costituito da uno o più cilindri collegati in parallelo tramite un collettore. Il collettore è un sistema di tubazioni che raccoglie il gas da più bombole e lo convoglia alla linea principale. Le bombole sono fissate con tubi flessibili o spirali dotate di valvole di ritegno per impedire il riflusso e garantire il movimento unidirezionale del gas.
Regolatori di pressione: il cuore del sistema sono i regolatori di pressione a doppio stadio, uno per ogni bancata. Questi riducono l'elevata pressione del cilindro (spesso 2000-3000 psi) a una pressione di linea utilizzabile (ad esempio, 50-150 psi). I collettori automatici sono spesso dotati di regolatori integrati che si regolano dinamicamente durante la commutazione per mantenere una pressione di uscita costante.
Valvole di commutazione e attuatori: il cuore dell'automazione risiede nelle valvole di commutazione, azionate da solenoide o pneumaticamente. Queste valvole controllano il percorso del flusso, dirigendo il gas dal banco primario al banco secondario (di riserva). Nei sistemi completamente automatici, solenoidi elettrici o piloti pneumatici rispondono ai segnali di controllo per una commutazione fluida.
Sensori e trasduttori di pressione: i trasduttori di pressione elettronici monitorano la pressione di ingresso da ciascuna batteria. Questi sensori forniscono dati in tempo reale alla centralina, rilevando quando la pressione scende al di sotto di una soglia predefinita (ad esempio, 100-200 psi), segnalando l'esaurimento.
Unità di controllo o PLC: un controllore logico programmabile (PLC) o un pannello di controllo basato su microprocessore elabora gli input dei sensori ed esegue la logica di commutazione. Include allarmi, display per le letture della pressione e interfacce per il monitoraggio remoto. Le unità avanzate possono integrare protocolli di comunicazione digitale come Modbus per l'integrazione con sistemi SCADA.
Valvole di sicurezza e dispositivi di sicurezza: per prevenire sovrapressurizzazioni, vengono installati dischi di rottura o valvole di sicurezza. Filtri e purificatori garantiscono la purezza del gas, mentre le valvole di isolamento consentono la sostituzione sicura delle bombole.
Alimentazione e backup: i sistemi completamente automatici richiedono alimentazione elettrica, spesso con batterie di backup per garantire il funzionamento in caso di interruzioni. Alcuni modelli includono backup pneumatici per la commutazione a prova di guasto.
Questi componenti sono solitamente montati su un pannello a parete o su un supporto da pavimento e sono realizzati in materiali resistenti alla corrosione, come l'acciaio inossidabile, per gestire gas speciali senza degradarsi.



Principio di funzionamento

Il funzionamento di un collettore di commutazione completamente automatico può essere scomposto in una sequenza di fasi automatizzate, governate da logica basata sulla pressione e controlli elettronici.

Inizialmente, il sistema è configurato con una bancata come fonte primaria (attiva) e l'altra come riserva. Il gas fluisce dai cilindri primari attraverso il collettore, nel regolatore e fuoriesce all'applicazione tramite la linea di mandata. L'unità di controllo monitora costantemente la pressione in entrambe le banchete tramite trasduttori.

Quando la pressione della batteria primaria scende al di sotto di un valore di riferimento, indicando che i cilindri sono quasi vuoti, la centralina attiva la commutazione. Ciò comporta:

Fase di rilevamento: i sensori di pressione rilevano la condizione di bassa pressione. Il PLC confronta la lettura con la soglia e conferma che non si tratta di una fluttuazione transitoria.
Azionamento della valvola: la centralina invia un segnale per chiudere la valvola sul banco primario e aprire la valvola sul banco di riserva. Nei sistemi a solenoide, ciò avviene quasi istantaneamente, spesso entro pochi millisecondi, per evitare qualsiasi calo di pressione in linea.
Equalizzazione della pressione: durante la commutazione, i regolatori garantiscono una transizione fluida prelevando momentaneamente da entrambe le linee, se necessario, prevenendo picchi o cali di pressione. I sistemi avanzati utilizzano il controllo proporzionale per aumentare gradualmente la portata.
Attivazione dell'allarme: un allarme acustico o visivo avvisa gli operatori dell'avvenuta commutazione, invitandoli a sostituire le bombole vuote. Il sistema può anche inviare notifiche via e-mail o tramite integrazione con il software di gestione della struttura.
Ripristino e riconfigurazione: dopo aver sostituito le bombole vuote e pressurizzato la batteria, l'operatore ripristina il sistema manualmente o automaticamente. Alcuni collettori alternano le batterie per garantire un utilizzo uniforme.
Questo processo si ripete secondo necessità, garantendo ridondanza. Nelle batterie multicilindro, il collettore può includere una logica a cascata, in cui i cilindri si svuotano in sequenza per massimizzare l'utilizzo prima dell'esaurimento completo della batteria.

A differenza dei sistemi semiautomatici, che richiedono un ripristino manuale dopo la commutazione, quelli completamente automatici gestiscono l'intero ciclo elettronicamente, rendendoli ideali per operazioni 24 ore su 24, 7 giorni su 7.



Vantaggi dei collettori di commutazione completamente automatici

L'adozione di collettori completamente automatici offre diversi vantaggi tecnici e operativi:

– Fornitura ininterrotta: eliminando l'intervento manuale, questi sistemi riducono al minimo i tempi di fermo, fondamentali in processi come la cromatografia gassosa o il taglio laser, in cui le interruzioni del gas possono rovinare i lotti o danneggiare le apparecchiature.

– Maggiore sicurezza: il rilevamento automatico riduce l'esposizione ai gas ad alta pressione durante la sostituzione delle bombole. Funzioni come il rilevamento delle perdite e lo spegnimento automatico prevengono gli incidenti.

– Efficienza e risparmio sui costi: l'ottimizzazione dell'utilizzo del gas attraverso un monitoraggio preciso riduce gli sprechi. Il monitoraggio remoto consente una manutenzione predittiva, riducendo i costi di manodopera.

– Mantenimento della purezza: i progetti a circuito chiuso prevengono la contaminazione atmosferica, essenziale per i gas speciali con livelli di purezza superiori al 99.999%.

– Scalabilità: i sistemi possono essere ampliati con ulteriori banchi o integrati in reti di distribuzione del gas più grandi.

Tuttavia, questi vantaggi comportano costi iniziali più elevati rispetto ai collettori manuali e richiedono fonti di alimentazione affidabili.



Applicazioni in vari settori

I collettori di commutazione completamente automatici trovano ampio impiego in tutti i settori che richiedono una fornitura di gas affidabile:

Nella fabbricazione dei semiconduttori, forniscono gas inerti come l'argon per la lavorazione dei wafer, dove anche brevi interruzioni possono bloccare le linee di produzione con costi milionari.

I laboratori farmaceutici e biotecnologici li utilizzano come gas di calibrazione negli strumenti analitici, garantendo risultati coerenti nello sviluppo dei farmaci.

Le strutture mediche li utilizzano per la somministrazione di ossigeno e protossido di azoto negli ospedali, supportando i sistemi vitali.

Le applicazioni industriali includono la saldatura con gas di protezione e il confezionamento di alimenti con atmosfere modificate.

I servizi di test e taratura ambientale si affidano a loro per ottenere miscele di gas precise nel monitoraggio delle emissioni.



Manutenzione e considerazioni sulla sicurezza

Una corretta manutenzione è fondamentale per garantire longevità e sicurezza. Ispezioni regolari dovrebbero verificare la presenza di perdite utilizzando soluzioni saponate o rilevatori elettronici. I sensori di pressione e le valvole devono essere calibrati annualmente, seguendo le linee guida del produttore.

La sostituzione delle bombole deve avvenire in aree ben ventilate e gli operatori devono indossare i DPI. I componenti elettrici devono essere messi a terra per evitare scariche elettrostatiche.

Tra i problemi più comuni rientrano la deriva del sensore, il bloccaggio della valvola o le interruzioni di corrente; la risoluzione dei problemi prevede l'uso di strumenti diagnostici sul pannello di controllo.

L'adesione a standard quali NFPA o ISO garantisce la conformità.




collettore di commutazione completamente automatico per bombole di gas speciali
Conclusione

Un collettore di commutazione completamente automatico per bombole di gas speciali rappresenta l'apice della tecnologia di gestione del gas, automatizzando il passaggio tra le batterie di bombole per garantire un'erogazione di gas fluida, sicura ed efficiente. Integrando sensori, valvole e controlli intelligenti, affronta le sfide dei sistemi manuali, rendendolo indispensabile in ambienti ad alto rischio. Con l'evoluzione dei settori verso l'automazione, questi collettori continueranno a svolgere un ruolo chiave nel migliorare la produttività e l'affidabilità.
