Armadio per bombole di gas ad alta purezza per sistemi di erogazione di gas per semiconduttori

Armadio per bombole di gas ad alta purezza per sistemi di erogazione di gas per semiconduttori

I gas ad elevata purezza sono essenziali per la moderna produzione di semiconduttori. Processi come la deposizione chimica da fase vapore (CVD), la deposizione di strati atomici (ALD), l'incisione, l'impiantazione ionica, l'ossidazione e la pulizia delle camere si basano su gas di processo controllati con precisione. Molti di questi gas vengono forniti da bombole ad alta pressione e possono essere tossici, corrosivi, infiammabili, piroforici o altrimenti pericolosi. Di conseguenza, lo stoccaggio e la fornitura di gas sicuri e affidabili sono fondamentali per le fabbriche di semiconduttori, i centri di ricerca e gli impianti di produzione avanzata.

Un armadio per bombole di gas ad alta purezza offre un ambiente controllato per lo stoccaggio e la distribuzione di bombole di gas, integrando regolazione della pressione del gas, controllo automatico o manuale delle valvole, rilevamento delle perdite, ventilazione e dispositivi di sicurezza. A differenza di un armadio per lo stoccaggio di gas convenzionale, un armadio per bombole di gas di grado semiconduttore è progettato per garantire il controllo della contaminazione, la gestione di gas ad altissima purezza (UHP), la stabilità del processo e la sicurezza operativa.

Nei sistemi di distribuzione del gas per semiconduttori, l'armadio delle bombole funge da punto di collegamento tra la fonte di gas e le apparecchiature a valle. La sua progettazione influisce direttamente sulla purezza del gas, sulla stabilità della pressione, sull'affidabilità del sistema, sui requisiti di manutenzione e sulla sicurezza generale dell'impianto.


Che cos'è un armadio per bombole di gas ad alta purezza?

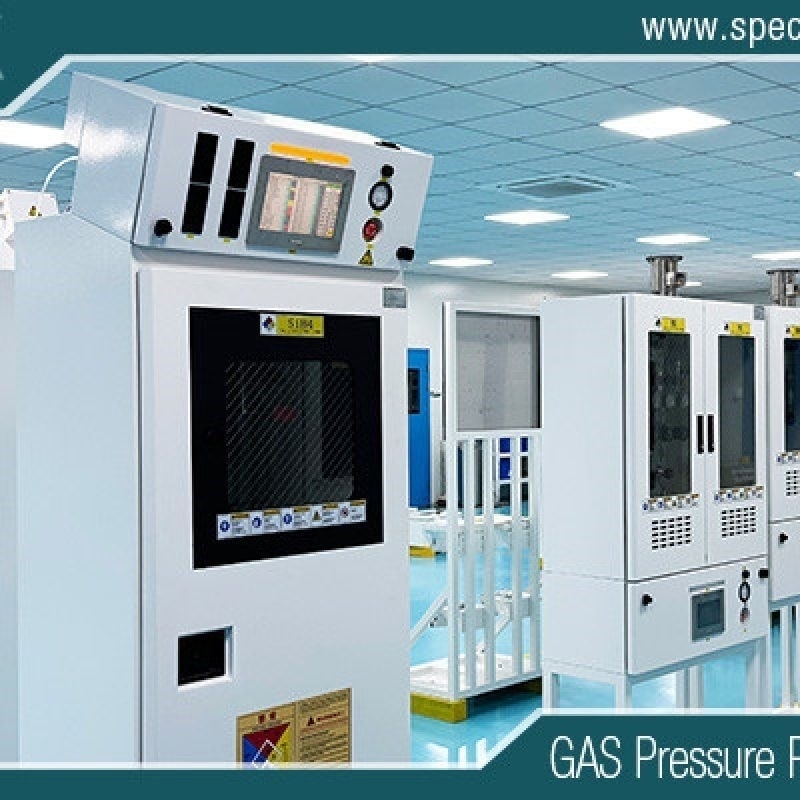

Un armadio per bombole di gas ad alta purezza è un involucro progettato per alloggiare una o più bombole di gas ad alta pressione e fornire un'erogazione controllata di gas alle apparecchiature di processo per semiconduttori.

L'armadio in genere contiene le bombole di gas, i dispositivi di fissaggio, le tubazioni ad alta purezza, le valvole, i regolatori, i sensori di pressione, le linee di spurgo, i filtri del gas e i componenti di sicurezza. A seconda dell'applicazione, può includere anche sistemi di commutazione automatica, controllori logici programmabili (PLC), rilevatori di gas, valvole di intercettazione di emergenza, raccordi di scarico e interfacce uomo-macchina (HMI).

Il flusso di gas di base può essere rappresentato come:

Bombola di gas → Valvola della bombola → Regolatore di alta purezza → Valvola di intercettazione → Filtro → Controllo della pressione → Linea di erogazione del gas → Apparecchiature di processo

L'armadio isola le fonti di gas potenzialmente pericolose dall'ambiente della camera bianca, garantendo al contempo un'erogazione di gas controllata e ripetibile.

Nelle applicazioni per semiconduttori, la struttura del cabinet e i componenti interni devono essere selezionati con cura per ridurre al minimo la generazione di particelle, la contaminazione da umidità, la contaminazione da ossigeno e altre fonti di degrado dei gas di processo.

Perché la produzione di semiconduttori richiede armadi per gas ad alta purezza
La produzione di semiconduttori opera con tolleranze di processo estremamente ristrette. Anche piccole variazioni nella composizione del gas, nella pressione, nel flusso o nei livelli di contaminazione possono influire sulla qualità dei wafer e sulla ripetibilità del processo.

Un armadio per gas industriale standard potrebbe non fornire il livello di purezza e controllo richiesto per i processi avanzati di produzione di semiconduttori. Gli armadi per gas ad alta purezza sono pertanto progettati specificamente per applicazioni con gas UHP (Ultra Purity Power).

Diversi fattori li rendono particolarmente importanti.

1. Protezione contro i gas pericolosi
Nei processi di produzione dei semiconduttori possono essere utilizzati gas come ammoniaca, acido cloridrico, cloro, acido fluoridrico, silano, fosfina, arsina e altri gas speciali. Alcuni gas sono tossici o corrosivi, mentre altri possono presentare rischi di incendio o chimici.

L'armadio crea un ambiente di contenimento secondario attorno alle bombole e ai collegamenti del gas. Un sistema di aspirazione dedicato può rimuovere continuamente il gas fuoriuscito dall'armadio, riducendo il rischio di accumulo di gas pericolosi.

Le funzioni di rilevamento del gas e di arresto di emergenza possono migliorare ulteriormente la sicurezza.

2. Mantenimento della purezza del gas
La purezza del gas è uno dei requisiti più importanti nella fornitura di gas per semiconduttori.

L'armadio dovrebbe ridurre al minimo la contaminazione causata da:

Umidità
Oxygen
idrocarburi
Particelle
Contaminazione metallica
Gas di processo residui
Tubi o raccordi di scarsa qualità
I componenti UHP realizzati con materiali idonei, in particolare acciaio inossidabile 316L di alta qualità, sono comunemente utilizzati nei percorsi critici dei gas. Le superfici interne possono essere sottoposte a elettrolucidatura e pulizia controllata per ridurre la contaminazione superficiale e migliorare la compatibilità con i gas.

3. Pressione del gas stabile
La lavorazione dei semiconduttori richiede una pressione e un flusso di gas costanti. Le fluttuazioni di pressione possono influenzare i tassi di deposizione, i profili di incisione, lo spessore del film e altri parametri di processo.

Un armadio per bombole di gas ad alta purezza incorpora regolatori di pressione e strumenti di monitoraggio per ridurre le variazioni di pressione tra la bombola ad alta pressione e le apparecchiature di processo a valle.

I sistemi più avanzati possono anche integrare trasduttori di pressione e valvole di controllo automatiche per il monitoraggio in tempo reale.

Componenti chiave di un armadio per bombole di gas per semiconduttori
Un armadio progettato correttamente è costituito da molteplici componenti interconnessi. Ciascun componente contribuisce alla purezza del gas, alla sicurezza o al controllo del processo.

Sistema di ritenuta per bombole di gas
Le bombole di gas devono rimanere saldamente posizionate all'interno dell'armadio. I dispositivi di bloccaggio meccanici impediscono alle bombole di ribaltarsi o spostarsi durante l'installazione, il funzionamento o la manutenzione.

Il sistema di fissaggio deve essere progettato per adattarsi alle dimensioni e al peso delle bombole, consentendo al contempo ai tecnici di sostituirle in sicurezza.

Regolatore di gas ad alta purezza
Il regolatore riduce la pressione del cilindro a un valore controllato a valle.

Per le applicazioni nel settore dei semiconduttori, i regolatori devono essere selezionati in base alla compatibilità con i gas, alla pressione di ingresso, alla pressione di uscita, alla portata, al materiale di costruzione, alla tenuta stagna e ai requisiti di pulizia.

Un regolatore di alta qualità può contribuire a fornire una pressione stabile, riducendo al minimo il volume morto e la contaminazione.

Valvole UHP
Le valvole controllano l'isolamento del gas, lo spurgo, la commutazione e il flusso di processo.

Tra i tipi di valvole più comuni si annoverano le valvole a membrana, le valvole a spillo, le valvole di ritegno e le valvole pneumatiche. Nei sistemi a semiconduttore UHP, le valvole a membrana sono ampiamente utilizzate laddove sono richiesti bassa generazione di particelle, basso volume morto ed elevata tenuta stagna.

L'acciaio inossidabile 316L viene spesso scelto per i componenti a contatto con il fluido grazie alla sua resistenza alla corrosione e all'idoneità all'impiego con gas ad elevata purezza.

Tubi e raccordi ad elevata purezza
I tubi collegano la bombola del gas al regolatore, al collettore delle valvole e alla linea di distribuzione del gas a valle.

I raccordi di tipo VCR e altri raccordi UHP ad alta integrità possono fornire una tenuta metallo-metallo affidabile per i sistemi di gas critici.

Procedure adeguate di saldatura orbitale, finitura superficiale, pulizia e installazione sono essenziali per mantenere l'integrità del sistema.

Filtri
I filtri del gas possono rimuovere particelle e altri contaminanti prima che il gas raggiunga le apparecchiature di processo sensibili.

La classificazione e il materiale del filtro devono essere selezionati in base al tipo di gas, alla pressione, alla temperatura, ai requisiti di portata e alle specifiche del processo di produzione dei semiconduttori.

Sensori di pressione
I trasduttori di pressione forniscono informazioni in tempo reale sulla pressione del cilindro e sulla pressione a valle.

Il monitoraggio della pressione consente agli operatori e ai sistemi di controllo di identificare condizioni quali bassa pressione nei cilindri, problemi ai regolatori, cali di pressione imprevisti o richieste di processo anomale.

Commutazione automatica del gas
Nella produzione continua di semiconduttori, l'interruzione dell'erogazione di gas può comportare costosi fermi di produzione. I sistemi automatici di commutazione del gas contribuiscono a mantenere un'erogazione ininterrotta di gas, commutando tra bombole o gruppi di bombole primarie e secondarie.

Un tipico sistema automatico monitora la pressione di entrambe le fonti di gas.

Quando la pressione del cilindro primario si avvicina alla pressione di commutazione predefinita, il sistema può passare automaticamente al cilindro secondario. Il cilindro vuoto può quindi essere sostituito mentre il processo continua a ricevere gas.

Il cambio formato automatico può essere particolarmente utile per gli impianti di produzione che operano ininterrottamente o per i processi in cui un'interruzione potrebbe danneggiare i wafer o compromettere la resa produttiva.

Sistemi di spurgo e ventilazione
La fase di spurgo è una parte fondamentale del funzionamento degli armadi per gas ad alta purezza.

Prima di collegare una bombola al sistema di distribuzione del gas, potrebbe essere necessario spurgare le tubazioni di collegamento per rimuovere aria, umidità o gas residui. Lo spurgo può essere utilizzato anche durante la sostituzione e la manutenzione delle bombole.

A seconda del gas e della configurazione del sistema, per le operazioni di spurgo possono essere utilizzati gas inerti come l'azoto.

L'armadio deve inoltre essere dotato di un adeguato sistema di aspirazione. I sistemi di aspirazione contribuiscono a mantenere la pressione negativa all'interno dell'involucro e a rimuovere i gas potenzialmente pericolosi in caso di perdite.

Funzioni di rilevamento perdite e sicurezza
La sicurezza è un requisito progettuale fondamentale.

Un armadio per gas per semiconduttori può includere:

Rilevatori di fughe di gas
Monitoraggio della pressione
Valvole di intercettazione di emergenza
Isolamento automatico
Monitoraggio dei gas di scarico
Interblocchi delle porte
Interfacce di rilevamento incendi
Allarmi sonori e visivi
Controllo di sicurezza basato su PLC
Se viene rilevata una condizione pericolosa, il sistema di controllo può avviare azioni di sicurezza predefinite, come l'interruzione dell'erogazione del gas e la generazione di un allarme.

L'architettura di sicurezza precisa deve essere determinata in base alle proprietà del gas, ai requisiti dell'impianto, alle normative applicabili e alla valutazione del rischio.

Materiali e trattamento superficiale
La scelta dei materiali ha un impatto diretto sulla purezza del gas e sulla durata delle apparecchiature.

L'acciaio inossidabile 316L è comunemente utilizzato per i componenti dei gas UHP (Ultra High Pressure) perché offre una buona resistenza alla corrosione e può essere prodotto con finiture superficiali di alta qualità.

Per le applicazioni a semiconduttore particolarmente esigenti, i componenti possono essere sottoposti a elettrolucidatura e a processi di pulizia specializzati. Le superfici elettrolucidate possono fornire una superficie interna più liscia e ridurre i punti in cui potrebbero accumularsi i contaminanti.

A seconda della compatibilità con i gas e della funzione del componente, possono essere utilizzati anche altri materiali. Guarnizioni, sedi delle valvole, diaframmi e componenti in polimero devono essere attentamente valutati in termini di compatibilità chimica e affidabilità a lungo termine.

Configurazioni monocilindriche e bicilindriche
Gli armadi per bombole di gas ad alta purezza possono essere progettati in diverse configurazioni.

Un armadio a cilindro singolo è adatto per applicazioni in cui il consumo di gas è relativamente basso o l'interruzione del processo è accettabile.

Un armadio a doppia bombola offre generalmente una maggiore flessibilità operativa. Una bombola può erogare gas mentre la seconda funge da riserva.

Per i processi di produzione di semiconduttori ad alto consumo, le configurazioni a più cilindri o i sistemi centralizzati di erogazione del gas possono risultare più appropriati.

La configurazione corretta dipende dal consumo di gas, dalla capacità delle bombole, dai requisiti di continuità del processo, dalla disposizione dell'impianto e dalla strategia di manutenzione.

Integrazione con sistemi di erogazione di gas per semiconduttori
L'armadio per le bombole di gas è normalmente solo una parte di un'architettura di distribuzione del gas più ampia.

Un tipico sistema di erogazione di gas per semiconduttori può includere:

Stoccaggio del gas → Armadio bombole gas → Collettore gas → Pannello di controllo pressione → Sistema di distribuzione del gas → Apparecchiature di processo

L'armadio garantisce una gestione controllata della fonte, mentre i pannelli di controllo della pressione e i sistemi di distribuzione a valle gestiscono il gas prima che raggiunga i singoli strumenti di processo.

La comunicazione tra questi sistemi può essere realizzata tramite reti di controllo industriale e sistemi PLC. Parametri come pressione, stato delle valvole, stato delle bombole, allarmi e consumo di gas possono essere monitorati dai sistemi di controllo dell'impianto.

Questa integrazione consente una migliore manutenzione preventiva e un monitoraggio centralizzato dei processi.

Considerazioni di progettazione per la scelta di un armadio per bombole di gas
Nella scelta di un armadio per bombole di gas ad alta purezza, gli ingegneri devono valutare diversi parametri tecnici.

Tipo di gas
La compatibilità dei gas deve essere considerata innanzitutto. Gas tossici, corrosivi, infiammabili, ossidanti, inerti e piroforici possono avere requisiti diversi per quanto riguarda l'armadio di contenimento.

Pressione
Nella scelta dei componenti è necessario tenere conto della pressione massima del cilindro, della pressione di ingresso del regolatore e della pressione di esercizio a valle.

Portata
L'armadio deve essere in grado di supportare il flusso di gas richiesto senza creare un'eccessiva caduta di pressione.

Requisiti di purezza
Per le applicazioni UHP, la pulizia dei componenti, la finitura superficiale, le prestazioni in termini di tenuta, il volume morto e i materiali diventano particolarmente importanti.

Livello di automazione
I sistemi manuali possono essere adatti a impianti semplici, mentre i sistemi automatizzati sono più indicati per la produzione continua di semiconduttori.

Capacità di scarico
Il sistema di ventilazione della cabina deve garantire un flusso d'aria adeguato e un contenimento a pressione negativa per i gas manipolati.

Manutenzione
Il progetto dovrebbe consentire ai tecnici di accedere in sicurezza a bombole, valvole, regolatori, filtri e altri componenti senza interrompere inutilmente la fornitura di gas.

Applicazioni
Gli armadi per bombole di gas ad alta purezza sono utilizzati in numerose applicazioni nel settore dei semiconduttori e della produzione avanzata, tra cui:

Fabbricazione di wafer semiconduttori
sistemi CVD
Sistemi ALD
Incisione al plasma
Impianto di ioni
Deposizione di film sottili
Produzione di LED
Fabbricazione MEMS
Produzione di celle solari
Produzione di semiconduttori composti
Laboratori di ricerca e sviluppo
Sono particolarmente utili laddove è necessario erogare in modo continuo e sicuro gas speciali pericolosi e gas di processo ad elevata purezza.


Conclusione
Un armadio per bombole di gas ad alta purezza per sistemi di distribuzione di gas per semiconduttori è molto più di un semplice contenitore per bombole di gas. Si tratta di una piattaforma integrata per la gestione del gas che combina materiali ad alta purezza, controllo preciso della pressione, valvole e raccordi affidabili, commutazione automatica del gas, sistemi di spurgo, ventilazione, rilevamento perdite e dispositivi di sicurezza.

Con il progressivo raggiungimento della precisione nei processi di produzione dei semiconduttori, la qualità e l'affidabilità dei sistemi di erogazione del gas assumono un'importanza sempre maggiore. Un armadio per bombole ben progettato può contribuire a proteggere il personale, ridurre i rischi di contaminazione, stabilizzare la pressione del gas, migliorare la continuità del processo e semplificare la gestione delle bombole.

Per gli impianti di produzione di semiconduttori e le strutture di produzione avanzata, la soluzione migliore dovrebbe essere progettata in base alle specifiche proprietà del gas, ai requisiti di purezza, alle condizioni di pressione e flusso, ai requisiti di automazione, agli standard di sicurezza dell'impianto e alle apparecchiature di processo a valle.

Grazie alla combinazione di componenti UHP con sistemi di monitoraggio intelligenti e di sicurezza affidabili, i moderni armadi per bombole di gas ad alta purezza offrono una base solida per la fornitura di gas per semiconduttori, dalla fonte di gas fino alla camera di processo.
