Precisione e sicurezza delle valvole di regolazione della pressione dei gas speciali: il nesso critico tra precisione e protezione

Precisione e sicurezza delle valvole di regolazione della pressione dei gas speciali: il nesso critico tra precisione e protezione

Negli intricati ecosistemi della produzione avanzata, della ricerca all'avanguardia e delle terapie mediche salvavita, il margine di errore si misura spesso in parti per milione. Al centro di questi delicati processi si trova una classe critica di materiali: i gas speciali. Non si tratta di prodotti di base; sono gas ad elevata purezza, spesso pericolosi e sempre costosi, come gli agenti di incisione per semiconduttori (cloro, esafluoruro di tungsteno), le miscele di calibrazione, il silano per celle solari, i gas vettori ad altissima purezza e l'elio o l'anidride carbonica di grado medicale. Il loro utilizzo efficace dipende da un singolo componente, spesso sottovalutato: la valvola regolatrice di pressione per gas speciali . Questo dispositivo è il custode, incaricato di un duplice compito imprescindibile: precisione assoluta nell'erogazione e sicurezza assoluta nel contenimento. L'interazione tra queste due esigenze definisce la progettazione, la selezione e il funzionamento di questi strumenti vitali.



Le esigenze uniche dei gas speciali

Per comprendere il ruolo dell'ente regolatore, è necessario innanzitutto comprendere la natura dei gas speciali. Presentano sfide ben più complesse di quelle dei gas industriali o combustibili:

Purezza estrema: La contaminazione è il nemico. Una singola introduzione di umidità, ossigeno o particelle dalle superfici interne del regolatore può rovinare un lotto di wafer semiconduttori da milioni di dollari o invalidare dati analitici critici.
Elevato potenziale di rischio: Molti sono tossici (arsina, fosfina), piroforici (il silano si infiamma a contatto con l'aria), corrosivi (acido cloridrico) o asfissianti. Qualsiasi perdita è inaccettabile.
Proprietà fisiche: Alcuni sono liquidi sotto pressione (come il GPL, ma con purezza più elevata), altri sono supercritici. Il regolatore deve gestire i cambiamenti di fase e le rapide cadute di pressione senza congelamenti o comportamenti irregolari.
Costo: Una bombola di alcuni gas per uso elettronico può costare decine di migliaia di dollari. Un utilizzo inefficiente o uno spreco causato dal regolatore rappresentano una perdita finanziaria significativa.
In questo contesto, il regolatore non è solo uno strumento di riduzione della pressione; è parte integrante dell'equazione tra purezza, sicurezza ed economicità del sistema di erogazione del gas.


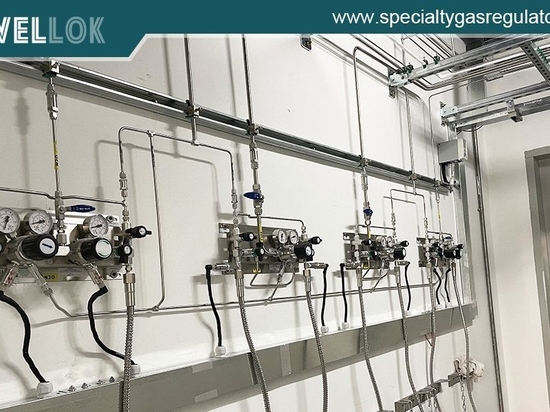

regolatore di contropressione vs regolatore di riduzione della pressione


L'anatomia della precisione: ingegneria per il controllo di precisione

La precisione di una valvola regolatrice di pressione per gas speciali si riferisce alla sua capacità di erogare una pressione di uscita stabile e ripetibile (o un flusso, nel caso di un regolatore di flusso di massa) con una deviazione minima dal valore impostato. Diversi fattori chiave di progettazione e prestazione contribuiscono a questo risultato:



Stabilità (effetto pressione di offerta):Misura la variazione della pressione di uscita quando la pressione di ingresso scende da una bombola piena a una vuota. Un regolatore ad alta precisione presenta un "droop" minimo. Questo risultato è ottenuto grazie a progetti avanzati:
* Modelli a cupola o azionati da pistone:Questi regolatori utilizzano una pressione del gas separata e controllata (la "cupola") per agire su un pistone o una membrana di grandi dimensioni, fornendo una forza contraria indipendente dalle variazioni della molla presenti nei regolatori standard. Ciò si traduce in una stabilità eccezionale, spesso con un effetto della pressione di alimentazione inferiore a 0.01 psi per ogni variazione di 100 psi.
* Integrazione in due fasi: Per la massima stabilità, due regolatori sono combinati in un unico alloggiamento. Il primo stadio fornisce una pressione intermedia costante, isolando il secondo stadio di precisione dal calo di pressione della bombola.


Sensibilità (pressione di bloccaggio e di rottura):Un regolatore sensibile si aprirà con precisione per soddisfare la domanda e sigillare a tenuta stagna quando il flusso a valle si interrompe. Una scarsa sensibilità porta al "creep", ovvero un lento aumento della pressione di uscita dopo la chiusura della valvola a valle, che è pericoloso e dispendioso. Le guarnizioni elastomeriche o in metallo morbido (ad esempio, Kel-F®) lavorate con precisione, combinate con membrane ampie e reattive, garantiscono un bloccaggio preciso.


isteresi:Questa è la differenza di pressione in uscita quando il punto di regolazione viene raggiunto da una pressione più alta rispetto a una più bassa. È causata dall'attrito interno. I regolatori ad alta precisione riducono al minimo l'isteresi grazie a guide dello stelo levigate, membrane a rotolamento e pistoni senza attrito, garantendo che il punto di regolazione sia sempre ripetibile con precisione.


Coefficiente di flusso (Cv) e consistenza:Il regolatore deve fornire la portata richiesta senza perdite di carico significative. Ancora più importante, la pressione di uscita deve rimanere costante in un intervallo di portate (buona "caratteristica di flusso"). Questo è fondamentale per i processi con domanda variabile.




La fortezza della sicurezza: ingegneria per l'integrità assoluta

La sicurezza non è negoziabile. Un regolatore su una linea di gas tossici è un dispositivo di contenimento primario. Le sue caratteristiche di sicurezza sono molteplici:



Compatibilità dei materiali e finitura superficiale:
* Metallurgia:I corpi dei regolatori sono solitamente realizzati in acciaio inossidabile 316L (a basso tenore di carbonio per prevenire la "sensibilizzazione" e la corrosione), Hastelloy C-276 o Monel per gas estremamente aggressivi come l'acido fluoridrico.
* Finitura Interna:Le superfici vengono elettrolucidate fino a ottenere una finitura a specchio (ad esempio, 10 Ra micropollici o superiore). Ciò riduce al minimo l'area superficiale su cui i contaminanti possono essere adsorbiti e facilita uno spurgo efficiente.
* Materiali di tenuta: I materiali delle membrane e delle sedi sono accuratamente selezionati per garantire la compatibilità con i gas e una bassa permeabilità. Le opzioni includono acciaio inossidabile, PTFE (Teflon®), Kalrez®, Viton® ed EPDM. Un abbinamento non corretto può causare rigonfiamenti, degradazione e guasti catastrofici.


Contenimento e integrità delle perdite:
* Diaframma vs. Pistone:Per gas ultrapuri o pericolosi, sono preferibili i regolatori a membrana. La membrana funge da tenuta statica ed ermetica, separando completamente il gas di processo dalla camera della molla e dall'ambiente circostante. Qualsiasi perdita dalla membrana sarebbe esterna e rilevabile. I modelli a pistone sono dotati di tenute dinamiche che potrebbero teoricamente causare perdite interne.
* Guarnizioni a membrana saldate: Il design con la massima integrità prevede la saldatura del diaframma al corpo del regolatore, eliminando qualsiasi guarnizione o collegamento filettato che potrebbe rappresentare una via di perdita.
* Prestazioni del tasso di perdita: I regolatori speciali sono costruiti e testati per raggiungere tassi di perdita di elio inferiori a 1 x 10⁻⁹ atm cc/sec, garantendo un contenimento quasi assoluto.


Misure di sicurezza per la gestione della pressione:
* Valvole di sicurezza interne:Una caratteristica critica sul lato di uscita. Se la sede secondaria si rompe e l'alta pressione fuoriesce nella camera di bassa pressione, questa valvola di sicurezza si apre a una pressione predeterminata e sicura per proteggere le apparecchiature a valle.
* Dischi di rottura:Dispositivo di sicurezza non richiudibile sul lato di ingresso che esplode a una pressione superiore alla pressione di ingresso nominale massima del regolatore ma inferiore alla pressione di scoppio della bombola, fornendo un'ultima linea di difesa contro una sovrapressurizzazione catastrofica.


Configurazioni di spurgo e sfiato:I regolatori speciali sono spesso dotati di più porte (in genere raccordi NPT o VCJ da 1/4" o 1/8") per lo spurgo del sistema. Ciò consente all'utente di evacuare e riempire il regolatore e le linee a valle con un gas inerte per rimuovere i contaminanti atmosferici prima di introdurre il gas di processo, costoso o reattivo.




L'ecosistema del regolatore: abbinamento del dispositivo al gas

Non tutti i gas speciali sono uguali e i regolatori sono personalizzati di conseguenza:

Gas inerti ad altissima purezza (UHP) (ad esempio, azoto al 99.999%, argon): I regolatori si concentrano sulla purezza nel punto di utilizzo. Utilizzano guarnizioni interamente metalliche (diaframmi metallici, raccordi a tenuta frontale come VCJ, volume interno minimo e lucidatura interna estesa). Le camere a molla possono essere ventilate per impedire l'ingresso dell'atmosfera.
Gas corrosivi (ad esempio, HCl, HBr, WF₆): I regolatori sono interamente in metallo, sigillati a membrana e completamente elettrolucidati. Sono spesso dotati di corpi riscaldati per prevenire la condensa e la conseguente corrosione in fase liquida. Materiali come l'Hastelloy sono standard.

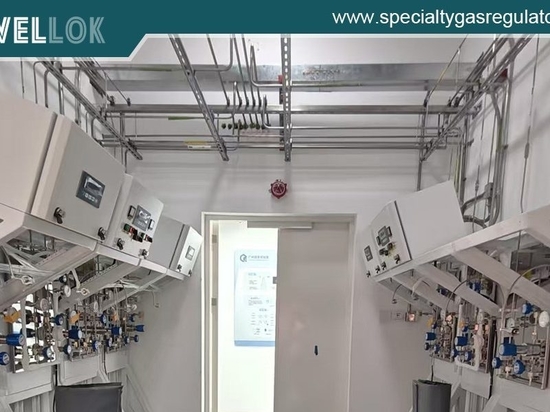

Gas tossici e piroforici (ad esempio, AsH₃, SiH₄): La preoccupazione principale è la tenuta stagna. I modelli a doppia parete con diaframma saldato sono comuni. Vengono utilizzati in armadi gas specializzati con monitoraggio continuo dei gas di scarico e dei gas tossici. I regolatori stessi possono avere raccordi saldati e nessuna regolazione esterna.
Applicazioni ad alta pressione/alta portata (ad esempio, gas CVD): Il design è studiato per garantire robustezza e stabilità in presenza di flussi elevati. È possibile utilizzare pistoni con valori di CV elevati, ma con particolare attenzione alla compatibilità delle guarnizioni e ai dispositivi di sicurezza.


Selezione, installazione e funzionamento: un protocollo per la precisione e la sicurezza

La scelta e l'utilizzo del regolatore giusto è un processo sistematico:

Criteri di selezione:
Tipo di gas: Il fattore più importante che determina materiali e design.
Requisito di purezza: Favorisce la necessità di caratteristiche UHP come l'elettrolucidatura e le guarnizioni metalliche.
Intervalli di pressione: Pressione di ingresso (cilindro) e pressione di uscita richiesta.
Requisiti di flusso: Valore Cv richiesto.
Certificazioni: Conformità alle norme pertinenti (SEMI, CGA, ecc.).
Best practice per l'installazione:
Pulizia: Installare in un ambiente pulito, indossando guanti adeguati. Utilizzare solo utensili dedicati e puliti.
Tecnologia di montaggio: Utilizzare raccordi ad alta integrità appropriati (VCJ, Ultra-Seal™). Non utilizzare mai nastro di teflon su filettature coniche; utilizzare un sigillante per filettature compatibile con il gas.
Spurgo: Seguire una rigorosa procedura di spurgo (Evacuazione-Lavaggio-Evacuazione-Riempimento) per preparare il sistema.
Controllo perdite: Utilizzare un rilevatore di perdite calibrato (per inerti/traccianti) o una soluzione a bolle (per gas non pericolosi) su contro tutti i collegamenti prima di introdurre gas pericolosi.
Vigilanza operativa:
Aprire sempre lentamente le valvole delle bombole.
Impostare la pressione con la valvola a valle chiusa per verificare lo scorrimento.
Monitorare le prestazioni per individuare eventuali segni di instabilità, che possono indicare contaminazione interna o usura delle guarnizioni.
Rispettare un rigoroso programma di ricertificazione e manutenzione come specificato dal produttore o dai protocolli di sicurezza interni.

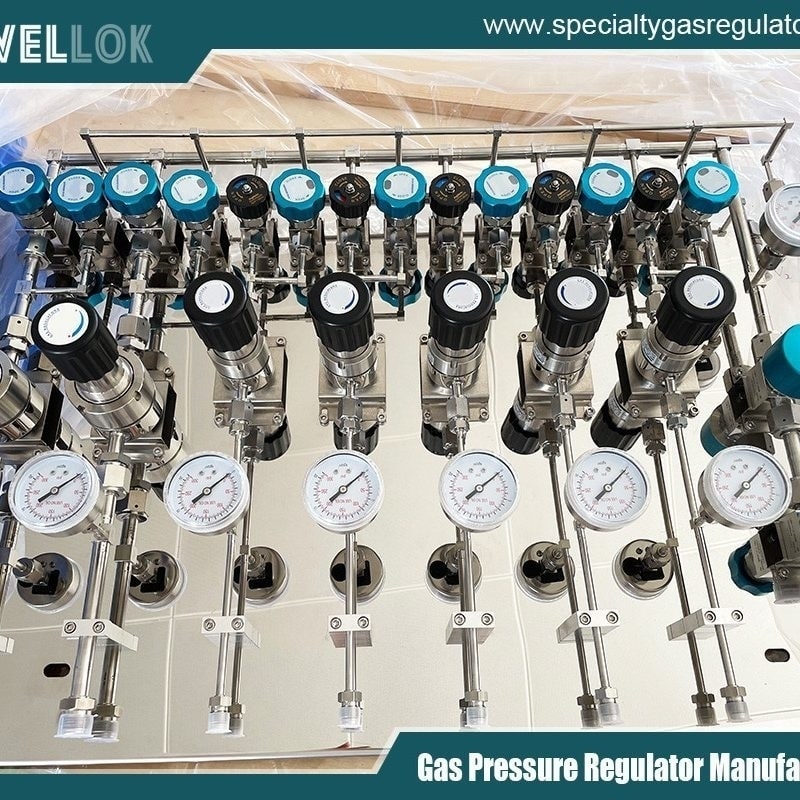

regolatore di contropressione vs regolatore di riduzione della pressione


Conclusione

La valvola regolatrice di pressione per gas speciali si colloca al crocevia cruciale tra l'ingegneria di precisione e la rigorosa scienza della sicurezza. È molto più di una semplice valvola meccanica; è uno strumento meticolosamente progettato, la cui filosofia di progettazione è plasmata dalle proprietà molecolari del gas che controlla. La sua precisione garantisce la ripetibilità del processo, la resa del prodotto e la validità dei dati, elementi fondamentali del progresso tecnologico e scientifico. Il suo design di sicurezza costituisce una barriera inespugnabile, proteggendo il personale, gli impianti e l'ambiente da pericoli potenzialmente devastanti.



Nei settori in cui una singola perdita non rilevata o una minima impurità possono trasformarsi in una catastrofe finanziaria o in una tragedia umana, l'investimento in un regolatore di gas speciale correttamente specificato, installato correttamente e sottoposto a meticolosa manutenzione non rappresenta un costo per l'attrezzatura, ma un investimento nell'integrità fondamentale. Con l'avanzare della tecnologia verso geometrie sempre più piccole nei chip, analisi più precise nei laboratori e nuove terapie a base di gas in medicina, le richieste a questi umili guardiani non faranno che intensificarsi, rafforzando il loro status di uno dei punti di controllo più vitali nell'intera catena dell'innovazione moderna.
