Raccordi CGA per regolatori di gas speciali: una guida completa

Raccordi CGA per regolatori di gas speciali: una guida completa

Nel mondo dei gas speciali, che spaziano dai gas di processo per semiconduttori ad altissima purezza ai composti corrosivi per la ricerca e alle miscele mediche salvavita, la sicurezza e l'integrità sono di fondamentale importanza. Al centro di questa gestione sicura si trova un componente apparentemente semplice, ma di importanza cruciale: il raccordo CGA (Compressed Gas Association). Questi raccordi standardizzati costituiscono l'interfaccia vitale tra una bombola di gas e il suo regolatore, garantendo una tenuta a prova di perdite, non intercambiabile e sicura per specifici servizi a gas. Per ingegneri, tecnici di laboratorio, saldatori e responsabili della sicurezza, la comprensione dei raccordi CGA non è una semplice nozione tecnica, ma un requisito fondamentale per prevenire incidenti pericolosi, mantenere la purezza del gas e garantire l'efficienza operativa. Questa guida completa approfondisce la progettazione, gli standard, la selezione e le migliori pratiche relative ai raccordi CGA per i regolatori di gas speciali.



Cosa sono i raccordi CGA e perché sono importanti?
I raccordi CGA sono connessioni meccaniche standardizzate dalla Compressed Gas Association, un'organizzazione con sede negli Stati Uniti che sviluppa standard di sicurezza per i settori industriale, medicale e dei gas speciali. Il principio fondamentale del sistema CGA è la non intercambiabilità. Un raccordo progettato per un gas non infiammabile come l'azoto (CGA-580) non può essere fisicamente collegato a una valvola progettata per un gas infiammabile come l'idrogeno (CGA-350). Questa incompatibilità meccanica è un controllo ingegneristico essenziale e a prova di errore che previene errori catastrofici, come il collegamento accidentale di un regolatore di ossigeno a una bombola di acetilene, un errore che potrebbe provocare una violenta esplosione.

Oltre alla sicurezza, i raccordi CGA garantiscono una tenuta affidabile e a tenuta stagna. I gas speciali possono essere incredibilmente costosi, altamente tossici, piroforici (si infiammano a contatto con l'aria) o asfissianti. Anche una perdita minima può comportare ingenti perdite finanziarie, gravi rischi per la salute o contaminazione del processo. Le forme precise delle filettature, le superfici di tenuta (tramite contatto metallo su metallo, guarnizioni in PTFE o guarnizioni integrate) e le specifiche di coppia definite negli standard CGA sono progettate per prevenire tutto ciò.

Il sistema copre il collegamento tra l'uscita della valvola della bombola e l'ingresso del regolatore. Il regolatore, che controlla l'elevata e variabile pressione della bombola fino a una pressione di esercizio sicura e utilizzabile, è sicuro tanto quanto il suo punto di collegamento.


regolatore di pressione vs valvola di sicurezza


Anatomia di un fitting CGA: comprendere la nomenclatura
Una designazione di raccordo CGA, come "CGA-330" o "CGA-677", fa riferimento a uno standard di connessione specifico. Questo standard definisce ogni aspetto fisico della connessione di accoppiamento. Gli elementi chiave includono:

Specifiche della filettatura: Ciò include il tipo di filettatura (ad esempio, UN/ISO, NPT, proprietaria), il diametro, il passo (filetti per pollice) e il genere (interno o esterno). Ad esempio, CGA-580 (per azoto, argon ed elio standard) utilizza una filettatura dritta NGO (National Gas Outlet) da 0.825"-14 con guarnizione di tenuta.
Meccanismo di tenuta: Il modo in cui viene realizzata la tenuta è un fattore di differenziazione fondamentale.
Guarnizione facciale: Una guarnizione morbida monouso (solitamente in nylon, PTFE o metallo) viene compressa tra le facce piatte del dado e l'uscita della valvola (ad esempio, CGA-580, CGA-350).
Guarnizione con filettatura conica (NPT): La sigillatura avviene direttamente sulle filettature, spesso utilizzando un sigillante per filettature di tubi (ad esempio, CGA-510 per CO₂). Questa soluzione è meno comune per gas speciali ad alta purezza o corrosivi, a causa del rischio di contaminazione dovuto ai sigillanti.
Sede del cono metallo su metallo: Una superficie conica lavorata con precisione sul nipplo sigilla contro una sede corrispondente nella valvola (ad esempio, CGA-677 per HCl, H₂S). Comune per i gas corrosivi.
Guarnizione a membrana: Utilizzato per gas ad altissima purezza (UHP) e altamente tossici. Una membrana montata sul regolatore sigilla direttamente contro la superficie della valvola della bombola, isolando il gas da eventuali filettature o volumi morti (ad esempio, CGA-DISS 634 per gas UHP).
Progettazione del dado del volantino: Molti standard CGA specificano un dado del volantino con una geometria specifica (dimensioni, fori per i perni, tacche) per facilitare la corretta avvitatura e l'identificazione visiva.
Materiale: I raccordi sono solitamente in ottone per servizi non corrosivi, ma l'acciaio inossidabile (304 o 316L) è obbligatorio per i gas corrosivi (HCl, HBr, Cl₂), i gas di incisione dei semiconduttori o per mantenere un'elevata purezza.




Decodifica del sistema: connessioni CGA comuni per Regolatori per gas speciali
Sebbene esistano centinaia di standard CGA, diversi sono frequenti nelle applicazioni con gas speciali. La scelta dipende dalle proprietà fisiche e chimiche del gas.

Tabella: Raccordi CGA comuni per servizi di gas speciali

Numero CGA Servizio gas tipico Caratteristiche chiave Tipo di tenuta
CGA-580 Gas inerti e non infiammabili (N₂, Ar, He, Aria) Il raccordo "gas inerte" più comune. Utilizza un dado in ottone con fori per perni e una guarnizione in nylon. Guarnizione frontale (guarnizione in nylon)
CGA-350 Idrogeno, metano, altri gas combustibili Filettatura sinistrorsa (Lefty-Tighty). Impedisce il collegamento all'apparecchiatura per l'ossigeno. Tacca esterna sul dado per l'identificazione. Guarnizione frontale (solitamente guarnizione in PTFE)
CGA-660 Ossigeno, protossido di azoto “Filetto destrorso.” Pulito per il servizio con ossigeno (O² Clean). Assolutamente privo di olio o grasso. Spesso presenta una caratteristica tacca. Guarnizione facciale (solitamente PTFE o metallo)
CGA-330 Acetilene (per bombole di acetilene disciolto) Utilizzato con un regolatore dotato di un gruppo stelo e guarnizione, non un raccordo standard. Impedisce l'uso di un regolatore monostadio non progettato per l'acetilene. Guarnizione speciale del sedile
CGA-677 Gas corrosivi e tossici (HCl, H₂S, Cl₂, SiH₄) Ottone o acciaio inossidabile. Utilizza un sede conica metallo su metallo (Sedile Kellett o "C"). Nessuna guarnizione che si deteriori. Richiede un montaggio preciso. Sede conica metallo-metallo
CGA-705 Ammoniaca Utilizza una filettatura trapezoidale speciale. Comune nella refrigerazione e nei processi chimici. Forma di filettatura speciale
CGA-DISS 634 Gas ad altissima purezza (UHP) e piroforici Parte della DISS (Diameter Index Safety System) serie. Un filo dritto con un tenuta frontale tramite una guarnizione o diaframma catturatoRiduce al minimo il volume morto. Guarnizione a membrana / facciale
CGA-326 Gas di processo per semiconduttori (NF₃, WF₆, C₂F₆) Acciaio inossidabile, spesso con un VCJ® (Giunto radiale a vuoto) o guarnizione metallica simile per una tenuta stagna. Utilizzata nei pannelli a gas. Guarnizione frontale in metallo




Criteri di selezione: scelta del raccordo CGA corretto
La selezione del raccordo CGA corretto è un processo sistematico guidato dai dati di sicurezza e dai requisiti applicativi:

Compatibilità con i gas: Questo è il primo passo imprescindibile. Consultate sempre la Scheda di Sicurezza (SDS) del fornitore del gas e l'etichetta della valvola della bombola. Lì specificheranno il tipo di collegamento CGA richiesto. Non fate mai supposizioni basate sulla famiglia di gas.
Proprietà del gas:
Corrosività: I gas corrosivi (ad esempio HCl, Cl₂) richiedono raccordi CGA in acciaio inossidabile (solitamente 316L) per resistere agli attacchi. L'ottone si corrode rapidamente.
Purezza: Per i gas UHP (99.999% e superiori), sono necessari raccordi in acciaio inossidabile elettrolucidato CGA-DISS o VCJ® per prevenire la contaminazione proveniente dalla connessione stessa. Questi raccordi vengono inoltre puliti secondo standard rigorosi (ad esempio, ASTM G93).
Tossicità/Piroforicità: Per i gas estremamente pericolosi, potrebbero essere necessari raccordi a doppio contenitore o collegamenti "pigtail" con valvole di eccesso di flusso integrate.
Pressione nominale: Assicurarsi che il raccordo sia dimensionato per la pressione di servizio completa del cilindro (ad esempio, fino a 3000 psi per gas ad alta pressione, 500 psi per corrosivi a bassa pressione).
Tipo di regolatore: Il raccordo CGA è ricavato dall'ingresso del regolatore. È necessario acquistare un regolatore progettato per il proprio specifico servizio di distribuzione del gas. Un "regolatore per idrogeno" è dotato di un ingresso CGA-350.




Protocolli di sicurezza, installazione e manutenzione
Una corretta gestione è importante tanto quanto la corretta selezione.

Controllo perdite: Sempre Eseguire un controllo delle perdite dopo aver collegato un regolatore. Utilizzare una soluzione commerciale per la rilevazione delle perdite approvata per il tipo di gas (ad esempio, non a base di ammoniaca per l'ossigeno). Non utilizzare mai acqua saponata, poiché può contaminare i raccordi e causare corrosione, soprattutto con gas reattivi.
Coppia: Il serraggio eccessivo è una causa comune di guasti. Può causare la rottura di dadi, l'estrusione di guarnizioni o l'usura di filettature in acciaio inossidabile. Utilizzare una chiave CGA di dimensioni adeguate e seguire le specifiche di coppia del produttore (se disponibili). Sviluppare la sensibilità per un serraggio "adeguato" e aggiungere un leggero giro aggiuntivo per i raccordi con guarnizione.
Gestione delle guarnizioni:
Non riutilizzare mai le guarnizioni monouso (nylon, PTFE). Sostituirle ogni volta che si cambia bombola.
Controllare che le guarnizioni non presentino scheggiature, crepe o deformazioni.
Assicurarsi che la guarnizione sia del tipo e del materiale corretti per il gas (ad esempio, PTFE per ossidanti e molti corrosivi).
Ispezione del filo: Prima del collegamento, ispezionare visivamente sia il raccordo del regolatore che l'uscita della valvola della bombola per verificare la presenza di sporco, detriti, danni alla filettatura o segni di corrosione ("grippaggio" su acciaio inossidabile). Non collegare se danneggiati.
Fissaggio del cilindro: Prima di tentare di collegare un regolatore, fissare sempre la bombola del gas su un supporto o una catena adeguati.




Considerazioni speciali e sistemi avanzati
Varianti internazionali: Sebbene lo standard CGA sia dominante in Nord America, a livello globale esistono altri standard (ad esempio BS (britannico), DIN (tedesco), JIS (giapponese)). Per le apparecchiature utilizzate a livello internazionale, potrebbero essere necessari degli adattatori, ma questi introducono un ulteriore punto di perdita e devono essere gestiti con attenzione.
Regolatori di valvole integrati (IVR): Per i gas più pericolosi, il collegamento CGA viene completamente eliminato. Il regolatore viene fissato in modo permanente alla valvola della bombola in fabbrica, formando un'unica unità sigillata ("pacchetto"). L'intera unità viene restituita al fornitore per la ricarica.

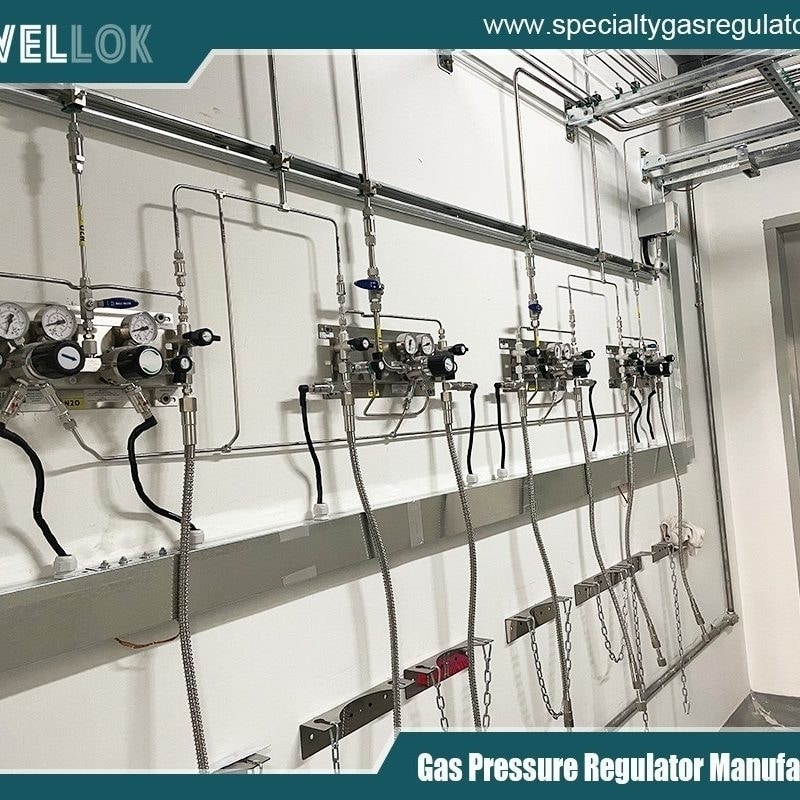

Armadietti del gas e valvole di linea: Nelle cabine di distribuzione del gas di fabbriche di semiconduttori o di impianti chimici, il collegamento CGA primario viene effettuato tramite una valvola di linea o un pigtail, che viene poi collegato al pannello del gas. In questo modo, il punto di collegamento iniziale viene limitato a un involucro ventilato e sicuro.

regolatore di pressione vs valvola di sicurezza


Conclusione

I raccordi CGA sono i custodi indiscussi della sicurezza e della qualità nel settore dei gas speciali. Il loro design standardizzato e non intercambiabile è un brillante esempio di ingegneria preventiva, che evita innumerevoli potenziali disastri. Padroneggiare la loro selezione, basata sulla compatibilità del gas, sui materiali e sul meccanismo di tenuta, e aderire a rigorose pratiche di installazione sono competenze essenziali per chiunque lavori con gas compressi. Che si tratti di far fluire argon in un laboratorio di ricerca, controllare il silano in una camera bianca o somministrare ossigeno medicale, comprendere la "guida completa" alla connessione CGA garantisce che il collegamento vitale tra bombola e sistema rimanga sicuro, puro e affidabile. Nel mondo dei gas speciali, questa conoscenza non riguarda solo il collegamento di un regolatore; riguarda la connessione con una cultura di sicurezza e precisione.
