Come funziona un regolatore di pressione del gas CO2?

Come funziona un regolatore di pressione del gas CO2?

L'anidride carbonica (CO2) è un gas versatile utilizzato in diversi settori, dalla carbonazione delle bevande e la saldatura alle applicazioni mediche e agli acquari. La manipolazione sicura della CO2 richiede il controllo della sua pressione, poiché viene immagazzinata in bombole ad alta pressione, spesso superiori a 800 psi (libbre per pollice quadrato). È qui che entra in gioco un regolatore di pressione per CO2 . Un regolatore di pressione è un dispositivo meccanico che riduce l'elevata pressione in ingresso dalla fonte di gas a una pressione di uscita inferiore e stabile, adatta alle apparecchiature a valle. In questo articolo, approfondiremo il funzionamento tecnico di un regolatore di pressione per CO2, esplorandone i componenti, i principi di funzionamento, le tipologie e le considerazioni pratiche. La comprensione di questi aspetti è fondamentale per ingegneri, tecnici e appassionati che lavorano con gas compressi.

I regolatori di pressione per CO2 sono progettati per mantenere un'erogazione costante nonostante le fluttuazioni della pressione di ingresso o della domanda. Prevengono la sovrapressurizzazione, che potrebbe danneggiare le apparecchiature o rappresentare un rischio per la sicurezza. Il dispositivo funziona secondo i principi fondamentali della meccanica dei fluidi e dell'equilibrio meccanico, garantendo un controllo preciso del flusso di gas. Analizziamo passo dopo passo il funzionamento di questi regolatori.

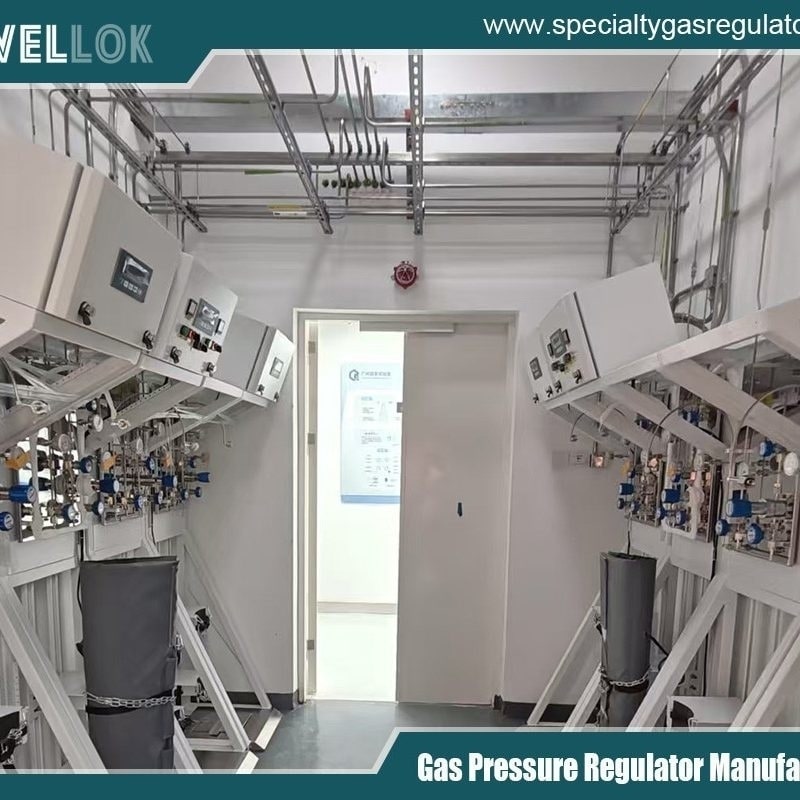

regolatore di pressione della bombola di gas CO2
Componenti di base di un regolatore di pressione di CO2

Un tipico regolatore di pressione di CO2 è costituito da diversi componenti chiave che lavorano in armonia per ottenere la riduzione e la stabilità della pressione. Il corpo principale è solitamente realizzato in materiali resistenti come ottone o acciaio inossidabile per resistere ad ambienti corrosivi, poiché la CO2 può formare acido carbonico in presenza di umidità.

1. Porta di ingresso: è il punto di collegamento attraverso il quale la CO2 ad alta pressione proveniente dalla bombola entra nel regolatore. È dotata di un raccordo filettato compatibile con le valvole standard per bombole di CO2, come la CGA-320.

2. Porta di uscita: il lato a bassa pressione da cui esce il gas regolato. Spesso include una valvola a spillo o una manopola di controllo del flusso per regolare la portata.

3. Diaframma: una membrana flessibile, solitamente in gomma o metallo, che rileva le variazioni di pressione. Separa le camere di alta e bassa pressione e reagisce agli squilibri.

4. Meccanismo a molla: una molla regolabile applica una forza al diaframma, impostando la pressione di uscita desiderata. Ruotando la manopola di regolazione si comprime o si rilassa la molla.

5. Gruppo valvola: include una valvola a fungo o sede che si apre e si chiude per controllare il flusso del gas. La valvola è collegata alla membrana tramite uno stelo.

6. Manometri: sono comuni due manometri: uno per la pressione di ingresso (che mostra il contenuto del cilindro) e uno per la pressione di uscita (che indica l'uscita regolata).

7. Valvola di sicurezza: una funzione integrata che scarica la pressione in eccesso in caso di malfunzionamento del regolatore, prevenendo esplosioni.

Questi componenti formano un sistema a circuito chiuso che si regola automaticamente per mantenere l'equilibrio.



Principio di funzionamento

Il funzionamento di base di un regolatore di pressione di CO2 si fonda sull'equilibrio tra forze meccaniche e pressione del gas. Quando il regolatore è collegato a una bombola di CO2 e la valvola della bombola viene aperta, il gas ad alta pressione entra nella porta di ingresso. Inizialmente, la pressione in uscita è bassa, quindi la molla spinge il diaframma verso il basso, aprendo la valvola e permettendo al gas di fluire nella camera a bassa pressione.

Man mano che il gas riempie il lato di uscita, la pressione si accumula sotto il diaframma. Questa pressione esercita una forza verso l'alto sul diaframma, contrastando la forza verso il basso della molla. Quando la pressione di uscita raggiunge il punto di regolazione (determinato dalla tensione della molla), le forze si bilanciano e il diaframma si stabilizza, chiudendo la valvola quel tanto che basta per mantenere tale pressione.

Se la domanda a valle aumenta (ad esempio, se si utilizza più gas in un distributore di bibite), la pressione in uscita diminuisce leggermente. Questo squilibrio consente alla molla di spingere nuovamente la membrana verso il basso, riaprendo la valvola per immettere più gas fino al ripristino dell'equilibrio. Al contrario, se la domanda diminuisce, la pressione in uscita aumenta, spingendo la membrana verso l'alto e chiudendo la valvola per limitare il flusso.

Questo meccanismo di feedback è noto come "compensazione della pressione". Per la CO2, che spesso viene immagazzinata allo stato liquido in bombole, i regolatori devono gestire i cambiamenti di fase. Quando la CO2 evapora, si raffredda (effetto Joule-Thomson), potenzialmente causando il congelamento del regolatore. I modelli di alta qualità includono alette di riscaldamento o riscaldatori per mitigare questo fenomeno.

Tipi di regolatori di pressione di CO2

I regolatori di CO2 sono disponibili in configurazioni a stadio singolo e a stadio doppio, ciascuna adatta a diverse applicazioni.

– Regolatori monostadio: riducono la pressione in un unico passaggio. Sono più semplici ed economici, ma meno precisi, poiché la pressione in uscita può variare al variare della pressione in ingresso (ad esempio, quando la bombola si svuota). Ideali per usi a breve termine, come pistole da paintball o acquari di base.

– Regolatori a doppio stadio: presentano due stadi di riduzione in serie. Il primo stadio riduce la pressione a un livello intermedio (ad esempio, 100-200 psi), mentre il secondo la regola con precisione fino al valore desiderato. Questo design riduce al minimo le fluttuazioni, garantendo stabilità anche quando la pressione della bombola scende da 800 psi a quasi vuoto. I modelli a doppio stadio sono preferiti per attività di precisione come la spillatura di birra o lavori di laboratorio.

Le varianti specializzate includono i regolatori di flusso (che controllano il volume anziché la pressione) e i modelli ad alto flusso per la saldatura industriale.



Applicazioni e considerazioni

I regolatori di CO2 sono onnipresenti. Nell'industria delle bevande, gasano le bevande iniettando CO2 a 10-30 psi. Nella saldatura (MIG/TIG), miscelano CO2 con argon in rapporti precisi per schermare gli archi. Gli acquariofili li usano per diffondere CO2 nelle vasche per la crescita delle piante, in genere a 1-5 psi. Le applicazioni mediche includono regolatori per l'anestesia o la terapia respiratoria.

Nella scelta di un regolatore, considerate fattori come la pressione massima in ingresso (fino a 3000 psi per la CO2), l'intervallo di pressione in uscita (ad esempio, 0-150 psi), la portata (in SCFH, piedi cubi standard all'ora) e la compatibilità dei materiali. L'ottone è comune, ma l'acciaio inossidabile è migliore per impieghi in cui la purezza è fondamentale.

La manutenzione è fondamentale per l'affidabilità. Ispezionare regolarmente la pompa per individuare eventuali perdite utilizzando acqua saponata, pulire i filtri per evitare intasamenti dovuti a contaminanti e sostituire le membrane se usurate. Depressurizzare sempre prima dello smontaggio. I protocolli di sicurezza includono l'utilizzo in aree ben ventilate (la CO2 sostituisce l'ossigeno), il fissaggio delle bombole e l'evitare lubrificanti a base di olio, poiché la CO2 può reagire in modo esplosivo con gli idrocarburi.

I problemi più comuni includono il "creep" (aumento graduale della pressione dovuto all'usura della sede valvola) e il congelamento (dovuto a una rapida espansione). Le soluzioni prevedono la calibrazione periodica e l'utilizzo di soluzioni antigelo.



Funzionalità avanzate e innovazioni

I moderni regolatori di CO2 integrano componenti elettronici per il controllo digitale. I modelli intelligenti dotati di sensori monitorano la pressione in tempo reale, avvisando gli utenti tramite app in caso di bassi livelli di pressione nelle bombole o anomalie. I controllori PID (Proporzionale-Integrale-Derivativo) migliorano la precisione nei sistemi automatizzati.

Nella tecnologia sostenibile, i regolatori svolgono un ruolo nella cattura del carbonio, dove la CO₂ viene pressurizzata per lo stoccaggio. Innovazioni come i regolatori a membrana promettono guadagni di efficienza.

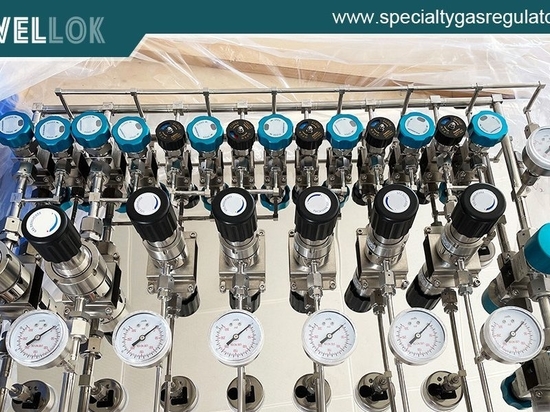

regolatore di pressione della bombola di gas CO2
Conclusione

Un regolatore di pressione del gas CO2 è un dispositivo ingegnoso che doma il gas ad alta pressione attraverso l'equilibrio meccanico, garantendo un'erogazione sicura ed efficiente. Comprendendone i componenti, i principi e le tipologie, gli utenti possono ottimizzare le prestazioni in tutte le applicazioni. Che si tratti di industria o hobby, un utilizzo corretto prolunga la durata delle apparecchiature e ne migliora la sicurezza. Con l'evoluzione della tecnologia, questi regolatori continueranno ad adattarsi, supportando una gestione del gas più ecologica e precisa.
