Sistemi integrati per la gestione del gas nel mercato dei semiconduttori: una panoramica tecnica

Sistemi integrati per la gestione del gas nel mercato dei semiconduttori: una panoramica tecnica

L'industria dei semiconduttori rappresenta un pilastro della tecnologia moderna, alimentando qualsiasi cosa, dagli smartphone ai sistemi di intelligenza artificiale. Al centro della produzione di semiconduttori vi è il controllo e l'erogazione precisi dei gas, essenziali per i vari processi di fabbricazione. È qui che entra in gioco il Sistema Integrato di Gas (IGS) . Un IGS è un sofisticato insieme di tecnologie progettate per gestire, purificare ed erogare gas speciali con la massima precisione ed efficienza negli impianti di produzione di semiconduttori, o fab. Questi sistemi garantiscono che gas come azoto, argon, idrogeno e vari precursori vengano forniti con i corretti livelli di purezza, portate e pressioni per evitare contaminazioni e difetti nella produzione di chip.

Nel mercato dei semiconduttori, l'IGS si è evoluto da semplici configurazioni di distribuzione del gas a reti intelligenti altamente automatizzate che integrano sensori, controlli e software per l'ottimizzazione in tempo reale. Con la spinta del settore verso dimensioni di nodo più piccole, come 3 nm e oltre, la domanda di gas ad altissima purezza si è intensificata, rendendo l'IGS indispensabile. Questo articolo approfondisce gli aspetti tecnici dell'IGS, le sue applicazioni, le dinamiche di mercato e le prospettive future, evidenziandone il ruolo fondamentale nel sostenere l'ecosistema dei semiconduttori.

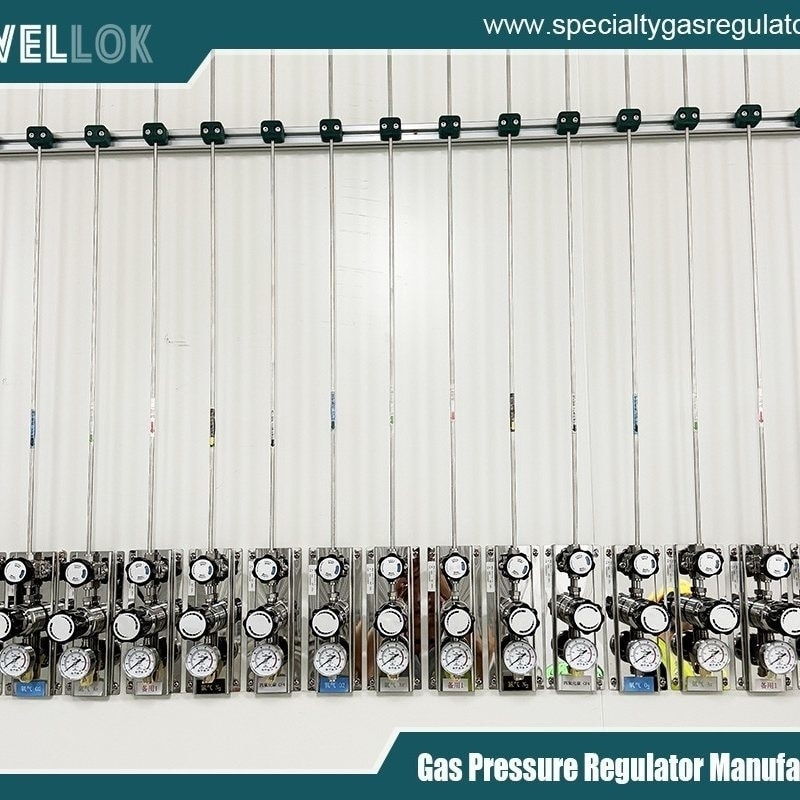

collettore di commutazione completamente automatico per bombole di gas speciali
Componenti e funzionalità dei sistemi a gas integrati

Un IGS nei semiconduttori non è un singolo dispositivo, ma un sistema modulare composto da diversi componenti interconnessi. Il suo cuore è il sottosistema di erogazione del gas, che include collettori, valvole e regolatori che gestiscono il trasporto dei gas dai serbatoi di stoccaggio o dalle bombole al punto di utilizzo nella fabbrica. Regolatori di flusso di precisione, spesso basati su misuratori di portata massica o sensori termici, garantiscono un dosaggio accurato dei gas, in genere entro tolleranze inferiori all'1%.

Le unità di purificazione sono un altro elemento essenziale, poiché impiegano filtri, assorbitori e convertitori catalitici per rimuovere le impurità fino a livelli di parti per trilione. Ad esempio, umidità, ossigeno e idrocarburi devono essere eliminati per prevenire l'ossidazione o reazioni indesiderate sui wafer di silicio. I sistemi di monitoraggio integrano sensori di pressione, temperatura e purezza, inviando i dati a un software di controllo automatizzato. Questo software, spesso basato su controllori logici programmabili (PLC) o algoritmi di intelligenza artificiale avanzati, consente la manutenzione predittiva e il rilevamento dei guasti, riducendo al minimo i tempi di fermo.

Le caratteristiche di sicurezza sono integrate in tutto il sistema, inclusi rilevatori di perdite, valvole di intercettazione di emergenza e sistemi di aspirazione conformi a standard come SEMI S2. L'aspetto dell'integrazione si riferisce a come questi componenti vengono unificati in un'unica architettura scalabile, spesso personalizzata per specifiche configurazioni di fabbrica. Ad esempio, in una moderna fabbrica di wafer da 300 mm, un sistema IGS potrebbe estendersi su più piani, con sale di controllo centralizzate che supervisionano i flussi di gas attraverso centinaia di strumenti di processo.

Da un punto di vista tecnico, la funzionalità IGS si basa sui principi della fluidodinamica, in cui il flusso di gas viene modellato utilizzando equazioni come la legge di Hagen-Poiseuille per i flussi laminari nelle tubazioni. I sistemi avanzati integrano la connettività IoT per il monitoraggio remoto, consentendo agli impianti di ottimizzare l'utilizzo del gas e ridurre gli sprechi fino al 20-30%.



Applicazioni nei processi di produzione di semiconduttori

L'IGS trova le sue principali applicazioni nei principali processi dei semiconduttori, ognuno dei quali richiede miscele di gas e profili di distribuzione specifici. La deposizione chimica da vapore (CVD) è la più importante, in cui gas come il silano (SiH4) e l'ammoniaca (NH3) vengono utilizzati per depositare film sottili di biossido o nitruro di silicio sui wafer. In questo caso, l'IGS garantisce una distribuzione uniforme del gas per ottenere spessori di strato fino a 1-10 nanometri, fondamentali per i dielettrici dei gate dei transistor.

I processi di incisione, come l'incisione ionica reattiva (RIE), si basano su gas alogeni come composti di cloro o fluoro per rimuovere selettivamente il materiale. L'applicazione in più rapida crescita, l'incisione, richiede che l'IGS gestisca i gas corrosivi in ​​modo sicuro mantenendo la stabilità del plasma. Le fasi di diffusione e drogaggio utilizzano gas come fosfina o arsina per introdurre impurità nel silicio, formando giunzioni pn essenziali per la funzionalità del dispositivo.

Altre applicazioni includono la pulizia e lo spurgo, dove gas inerti come l'azoto prevengono la contaminazione durante la manipolazione dei wafer. Nei nodi avanzati, la litografia nell'ultravioletto estremo (EUV) richiede idrogeno per la generazione di plasma di stagno, sottolineando il ruolo dell'IGS nelle tecnologie emergenti. Nel complesso, l'IGS migliora i tassi di resa garantendo la ripetibilità del processo, con studi che dimostrano che i difetti correlati al gas possono rappresentare fino al 15% delle perdite di resa della fabbrica se non gestiti correttamente.



Analisi di mercato: dimensioni, crescita e fattori trainanti

Il mercato globale degli IGS (Intelligent Ground Supply) nei semiconduttori sta registrando una crescita robusta, trainata dall'espansione dell'industria dei semiconduttori. Nel 2025, il mercato aveva un valore di circa 0.56 miliardi di dollari, con proiezioni che indicano un raggiungimento di 1.2 miliardi di dollari entro il 2035, il che riflette un tasso di crescita annuo composto (CAGR) di circa l'8%. Questa crescita è alimentata da diversi fattori.

In primo luogo, l'aumento della domanda di chip avanzati per applicazioni di intelligenza artificiale, 5G e Internet of Things (IoT) richiede fab più sofisticati, con conseguente aumento dell'adozione di IGS. Il passaggio del settore automobilistico ai veicoli elettrici (EV) e alla guida autonoma amplifica ulteriormente questo fenomeno, poiché i semiconduttori di potenza richiedono una gestione precisa dei gas per materiali ad ampio bandgap come il carburo di silicio.

L'efficienza energetica è un fattore determinante; le ottimizzazioni IGS possono ridurre i costi energetici fino al 30%, in linea con gli obiettivi di sostenibilità globale. Le pressioni normative, come quelle dell'EPA sulle emissioni di gas serra, spingono verso sistemi ecocompatibili che riducano al minimo l'utilizzo di gas fluorurati. I mercati emergenti dell'Asia-Pacifico, in particolare Cina e Corea del Sud, sono punti caldi grazie agli ingenti investimenti nelle fabbriche, con una regione che dovrebbe crescere al CAGR più elevato.

Tuttavia, le sfide persistono. Le interruzioni della catena di approvvigionamento, come dimostrato dai recenti eventi globali, possono influire sulla disponibilità di gas, mentre l'elevato costo di capitale dell'IGS – spesso superiore a milioni per fabbrica – rappresenta un ostacolo per gli operatori più piccoli. Lo sviluppo infrastrutturale in regioni come il Medio Oriente e l'Africa è in ritardo, ostacolando la penetrazione del mercato. Inoltre, la complessità dell'integrazione dell'IGS con le apparecchiature legacy richiede ingegneri qualificati, aggravando la carenza di talenti nel settore.



Attori chiave e panorama competitivo

Il mercato IGS è dominato da pochi colossi globali con esperienza nei gas industriali e nell'ingegneria di precisione. Air Products and Chemicals (Stati Uniti) è leader con catene di fornitura di gas complete e sistemi di distribuzione innovativi. Linde (Germania) eccelle nelle soluzioni sostenibili, offrendo stoccaggio criogenico e generazione in loco. Tra gli altri nomi di spicco figurano Praxair (ora parte di Linde), Messer Group (Germania) e Taiyo Nippon Sanso Corporation (Giappone), che si concentrano sul mercato asiatico in forte espansione.

Aziende specializzate come Fujikin e Ichor Systems forniscono componenti per valvole e fluidi, puntando sulla personalizzazione per applicazioni ad alta purezza. La concorrenza è agguerrita, con i player che investono in ricerca e sviluppo per IGS intelligenti dotati di analisi basate sull'intelligenza artificiale. Fusioni strategiche, come l'acquisizione di Praxair da parte di Linde, hanno consolidato il mercato, mentre le collaborazioni con operatori di impianti di produzione come TSMC e Intel stimolano l'innovazione.



Tendenze future e prospettive

Guardando al futuro, IGS integrerà sempre più gemelli digitali, modelli virtuali per la simulazione e l'ottimizzazione, riducendo le esigenze di test fisici. Le tendenze in materia di sostenibilità favoriranno i gas verdi e i sistemi di riciclo, con l'idrogeno che emergerà come un elemento chiave nelle fabbriche orientate all'energia pulita. L'ascesa dei nodi a 2 nm e oltre richiederà livelli di purezza ancora più elevati, stimolando i progressi nei purificatori basati sulle nanotecnologie.

Dal punto di vista geopolitico, gli sforzi per localizzare le catene di approvvigionamento, come previsto dal CHIPS Act statunitense, daranno impulso alla produzione nazionale di IGS. Entro il 2030, il mercato potrebbe vedere l'integrazione con i processi di calcolo quantistico, che richiedono gas esotici come l'elio-3. Nel complesso, gli IGS rimarranno fondamentali nel consentire la crescita prevista dell'industria dei semiconduttori fino a una valutazione di mille miliardi di dollari.




Regolatore speciale a due stadi in acciaio inossidabile ad alta purezza
Conclusione

Il sistema di gas integrato è un fulcro nel mercato dei semiconduttori, che coniuga la precisione ingegneristica con le esigenze del mercato in termini di efficienza e innovazione. Con il progresso tecnologico, IGS si evolverà per affrontare nuove sfide, garantendo la produzione affidabile dei chip che alimentano il nostro mondo digitale. Con una prevista espansione del mercato a oltre un miliardo di dollari entro il 2035, gli investimenti in IGS sottolineano la sua importanza strategica nel sostenere il progresso tecnologico globale.
