Comprendere i regolatori dei serbatoi di azoto ad alta pressione

Comprendere i regolatori dei serbatoi di azoto ad alta pressione

Nel campo dei gas industriali, l'azoto si distingue come uno degli elementi più versatili e ampiamente utilizzati. È inerte, non infiammabile ed essenziale in applicazioni che vanno dalla conservazione degli alimenti alla produzione di alta tecnologia. Tuttavia, l'azoto viene tipicamente immagazzinato in serbatoi o bombole ad alta pressione, spesso superiori a 3000 PSI (libbre per pollice quadrato), il che pone notevoli sfide per un utilizzo sicuro ed efficiente. È qui che entra in gioco il regolatore di pressione per serbatoi di azoto ad alta pressione . Un regolatore di pressione per serbatoi di azoto ad alta pressione è un dispositivo fondamentale progettato per ridurre e controllare la pressione dell'azoto gassoso dal serbatoio di stoccaggio a un livello utilizzabile per le apparecchiature o i processi a valle.

Questi regolatori garantiscono l'erogazione del gas a una pressione costante e sicura, prevenendo danni a utensili, tubazioni o applicazioni finali. Senza di essi, l'elevata pressione grezza del serbatoio potrebbe causare esplosioni, perdite o operazioni inefficienti. In questo articolo tecnico, esploreremo i fondamenti dei regolatori per bombole di azoto ad alta pressione, inclusi i loro principi di funzionamento, i componenti, le tipologie, le applicazioni, i criteri di selezione, la manutenzione e le considerazioni sulla sicurezza. Comprendendo questi aspetti, ingegneri, tecnici e operatori possono prendere decisioni informate per ottimizzare i propri sistemi.

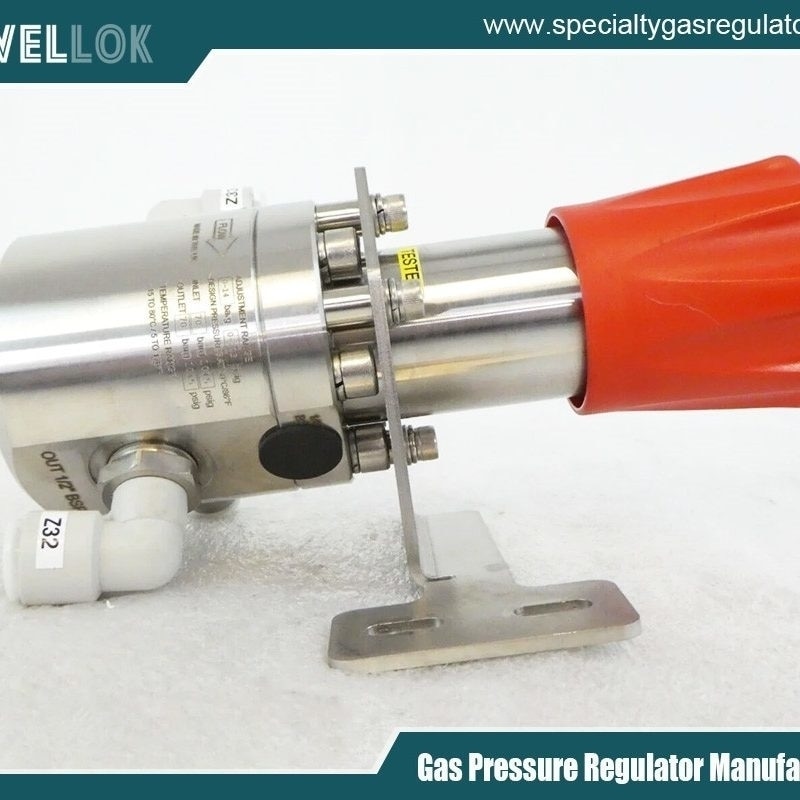

regolatore del serbatoio di gas azoto ad alta pressione
Principi di funzionamento di base

Fondamentalmente, un regolatore di azoto ad alta pressione funziona secondo il principio di riduzione e stabilizzazione della pressione. L'azoto viene compresso nei serbatoi a pressioni fino a 7500 PSIG (libbre per pollice quadrato) per applicazioni ad altissima pressione. Il regolatore funge da regolatore di pressione, utilizzando componenti meccanici per ridurre questa pressione di ingresso a una pressione di uscita inferiore, spesso regolabile tra 0 e 600 PSI, a seconda del modello.

Il processo inizia quando il gas ad alta pressione entra nel regolatore attraverso una porta di ingresso. All'interno, una membrana o un pistone rileva la pressione di uscita e regola una valvola per mantenere il livello desiderato. Se la pressione a valle diminuisce a causa dell'aumento della domanda, la valvola si apre ulteriormente per consentire un maggiore flusso di gas. Viceversa, se la pressione aumenta, la valvola si chiude per limitare il flusso. Questo meccanismo di feedback garantisce stabilità, anche quando la pressione del serbatoio diminuisce nel tempo con l'esaurimento del gas.

Per gli scenari ad alta pressione, i regolatori sono realizzati con materiali robusti per resistere a forze estreme. L'ottone è comunemente utilizzato per la sua resistenza alla corrosione e la sua durevolezza, mentre le guarnizioni realizzate in materiali come Viton o PTFE gestiscono la natura inerte dell'azoto senza degradarsi. Il regolatore incorpora anche dispositivi di sicurezza come valvole di sicurezza per lo sfiato della pressione in eccesso, proteggendo il sistema dalla sovrapressurizzazione.



Componenti chiave

Un tipico regolatore per bombole di azoto ad alta pressione è costituito da diversi componenti essenziali che lavorano in sinergia:

Collegamento di ingresso: questa è la porta che si collega al serbatoio di azoto, spesso utilizzando raccordi standardizzati come CGA-580 per azoto negli Stati Uniti o filettature femmina W24.3×1/14 in Europa. Deve gestire pressioni di ingresso fino a 3000-7500 PSI senza perdite.
Corpo e coperchio: l'alloggiamento principale, solitamente in ottone forgiato, racchiude i meccanismi interni. Il coperchio copre il meccanismo di regolazione ed è progettato per un facile accesso.
Manometri: di serie sono presenti due manometri: uno per la pressione del serbatoio (in ingresso), con una lettura fino a 3000-4000 PSI, e un altro per la pressione di uscita, in genere 0-120 PSI o superiore per i modelli ad alta portata. Le protezioni in gomma li proteggono da eventuali danni.
Diaframma o pistone: l'elemento sensibile che risponde alle variazioni di pressione. I diaframmi sono membrane flessibili per pressioni più basse, mentre i pistoni sono utilizzati nei modelli ad alta pressione per maggiore precisione e durata.
Manopola o vite di regolazione: consente agli utenti di impostare la pressione di uscita desiderata. In alcuni modelli, è presente una manopola a T per un controllo preciso.
Sede valvola e otturatore: il gruppo valvola che controlla il flusso del gas. Materiali come l'acciaio inossidabile garantiscono longevità.
Porta di uscita: si collega ai tubi flessibili o alle apparecchiature, spesso con raccordi a innesto per un fissaggio sicuro.
Valvola di sicurezza: rilascia automaticamente il gas se la pressione supera i limiti di sicurezza, prevenendo guasti catastrofici.
Questi componenti sono progettati per ridurre al minimo la caduta di pressione e garantire portate adatte all'applicazione, dall'uso in laboratorio a basso flusso allo spurgo industriale ad alto volume.



Tipi di regolatori

I regolatori per bombole di azoto ad alta pressione sono disponibili in vari tipi per soddisfare diverse esigenze:

– Regolatori monostadio: riducono la pressione in un unico passaggio. Sono semplici, economici e ideali per applicazioni in cui la pressione in ingresso rimane relativamente costante. Tuttavia, al diminuire della pressione nel serbatoio, la pressione in uscita può variare leggermente.

– Regolatori a doppio stadio: dotati di due stadi di riduzione, mantengono una pressione di uscita costante indipendentemente dalle fluttuazioni in ingresso. Il primo stadio riduce la pressione a una pressione intermedia, mentre il secondo la regola con precisione fino all'uscita finale. Sono preferiti per attività di precisione come analisi di laboratorio o tarature.

– Regolatori ad alta portata: progettati per applicazioni che richiedono grandi volumi di gas, come lo spurgo di impianti HVAC o la saldatura. Possono erogare fino a 5000 SCFH (piedi cubi standard all'ora) gestendo al contempo elevate pressioni di ingresso.

– Regolatori a collettore: utilizzati in sistemi con più serbatoi, consentono la commutazione fluida tra i cilindri senza interrompere il flusso. Sono comuni in applicazioni continue come le linee di confezionamento alimentare.

– Modelli ad altissima pressione: classificati per pressioni di ingresso fino a 7500 PSIG, sono costruiti per usi specializzati come gli sport motoristici o i test ad alta pressione.

Ogni tipologia viene selezionata in base a fattori quali intervallo di pressione, portata e condizioni ambientali.



Applicazioni

I regolatori per serbatoi di azoto ad alta pressione trovano applicazione in diversi settori industriali:

Nei sistemi HVAC e di refrigerazione, facilitano lo spurgo dei sistemi per rimuovere umidità e contaminanti, garantendone l'efficienza. Nella saldatura e nella fabbricazione dei metalli, i regolatori di azoto forniscono gas di protezione per prevenire l'ossidazione durante processi come la saldatura TIG.

Il settore alimentare e delle bevande li utilizza per il confezionamento in atmosfera modificata, prolungando la durata di conservazione grazie alla sostituzione dell'ossigeno. Nei laboratori, regolatori di precisione supportano la gascromatografia e altri strumenti analitici.

La produzione farmaceutica li utilizza per la copertura inerte, al fine di prevenire reazioni con composti sensibili. Nei test aerospaziali e automobilistici, i modelli ad alta pressione simulano condizioni estreme per la convalida dei componenti.

Inoltre, nell'elettronica, aiutano nei processi di saldatura e pulizia, mentre nel settore petrolifero e del gas supportano i test di pressione delle condutture.



Selezione e installazione

La scelta del giusto regolatore per bombole di azoto ad alta pressione implica la valutazione di diversi criteri:

– Requisiti di pressione: adattare la pressione massima di ingresso alla pressione del serbatoio e quella di uscita alle esigenze dell'applicazione.

– Portata: assicurarsi che il regolatore possa gestire il volume richiesto senza eccessive cadute di pressione.

– Compatibilità dei materiali: l'azoto è inerte, ma assicurarsi che le guarnizioni non si degradino a causa della presenza di tracce di impurità.

– Certificazioni: verificare la conformità a standard quali CGA o ISO per la sicurezza.

L'installazione è semplice ma fondamentale: collegare il regolatore alla valvola della bombola, serrare saldamente e verificare la presenza di perdite con acqua saponata. Regolare gradualmente la pressione di uscita monitorando i manometri. Installare sempre in un'area ben ventilata per evitare rischi di asfissia dovuti all'accumulo di azoto.



Manutenzione e sicurezza

Una manutenzione regolare prolunga la durata di un regolatore di azoto ad alta pressione. Ispezionare gli indicatori per verificarne la precisione, pulire i filtri di ingresso per evitare ostruzioni e sostituire le guarnizioni usurate ogni anno. Conservare i regolatori in ambienti asciutti e puliti per evitare la corrosione.

La sicurezza è fondamentale: non superare mai la pressione nominale, utilizzare solo raccordi compatibili e indossare dispositivi di protezione individuale quando si maneggiano sistemi ad alta pressione. Prestare attenzione alle proprietà asfissianti dell'azoto e garantire un'adeguata ventilazione. In caso di perdite, evacuare e ventilare prima della riparazione.

Test periodici, come le prove di pressione idrostatica, ne verificano l'integrità. Seguire le linee guida del produttore riduce al minimo i rischi.




regolatore del serbatoio di gas azoto ad alta pressione
Conclusione

I regolatori di pressione per bombole di azoto ad alta pressione sono indispensabili per una gestione sicura ed efficiente del gas in una miriade di applicazioni. Riducendo e stabilizzando la pressione, consentono un controllo preciso, migliorando la produttività e la sicurezza. Con il progresso tecnologico, questi dispositivi continuano a evolversi, integrando il monitoraggio digitale per operazioni più intelligenti. La comprensione dei loro principi, componenti e best practice consente agli utenti di sfruttare appieno il potenziale dell'azoto.
