Valvola di riduzione della pressione per CO2 ad altissima purezza di grado laboratorio per strumenti analitici e lavorazione di semiconduttori

Valvola di riduzione della pressione per CO2 ad altissima purezza di grado laboratorio per strumenti analitici e lavorazione di semiconduttori

Nell'ambito della chimica analitica avanzata e della produzione di semiconduttori, il margine di errore si misura in parti per miliardo (ppb), se non in parti per trilione (ppt). L'integrità dell'intero processo dipende dalla purezza e dall'uniformità dei gas utilizzati. L'anidride carbonica (CO₂), sebbene a volte percepita come un gas semplice, svolge diversi ruoli fondamentali: come gas di trasporto in cromatografia, come fluido supercritico nell'estrazione e nella pulizia, come reagente nella deposizione chimica da vapore (CVD) e come agente criogenico. Tuttavia, l'introduzione di una bombola di CO₂ ad alta pressione direttamente in un gascromatografo-spettrometro di massa (GC-MS) da milioni di dollari o in un reattore epitassiale a semiconduttore è la ricetta per un guasto catastrofico e la compromissione dei dati.

È qui che la valvola di riduzione della pressione per CO2 ad altissima purezza (UHP) di livello da laboratorio passa da semplice componente a interfaccia di sistema critica. È il custode, responsabile dell'erogazione precisa, stabile e priva di contaminazioni di CO2 dalla sua sorgente ad alta pressione allo strumento sensibile a valle. Questo articolo approfondisce la progettazione, i materiali, i principi di funzionamento e i criteri di selezione di queste valvole specializzate, sottolineando il loro ruolo indispensabile nel garantire l'affidabilità dei dati e la resa del processo.




La domanda: perché gli enti regolatori standard non sono all'altezza
I regolatori industriali standard sono progettati per garantire robustezza ed economicità in applicazioni in cui sono accettabili piccole contaminazioni o fluttuazioni di pressione. Sono totalmente inadatti alle applicazioni UHP per diversi motivi:

Contaminazione interna: spesso vengono utilizzate guarnizioni elastomeriche (come Buna-N o Viton) che possono rilasciare idrocarburi o particelle. Le loro superfici interne potrebbero essere passivate secondo uno standard inferiore.

Stabilità della pressione: le loro molle e membrane potrebbero non garantire la tenuta stagna o la minima caduta di pressione (variazione della pressione in uscita in funzione del flusso) richieste dagli strumenti con regolatori di flusso ad alta sensibilità.

Facilità di pulizia: la loro progettazione può includere tratti morti, passaggi interni tortuosi e componenti non rimovibili che intrappolano umidità e particelle, rendendo impossibile una pulizia adeguata.

Materiali: I corpi in ottone o in acciaio inossidabile standard possono introdurre ioni metallici (ad esempio, zinco, rame, ferro) nel flusso di gas.

Al contrario, un regolatore UHP di livello da laboratorio per CO2 è progettato fin dall'inizio per mitigare ogni possibile fonte di contaminazione e instabilità.

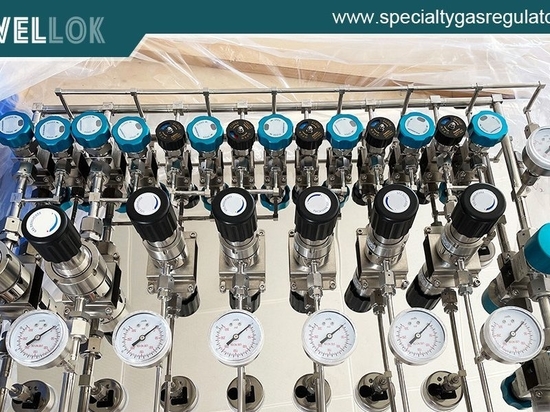

Progettazione e costruzione: anatomia di uno strumento di precisione
Una valvola di riduzione della pressione per CO2 ad altissima pressione è un esempio di ingegneria meticolosa. Ogni caratteristica è pensata per uno scopo preciso.

1. Materiali di costruzione: il fondamento della purezza

Corpo e componenti interni: l'acciaio inossidabile 316L, in particolare nella sua forma elettrolucidata (EP) o fusa sottovuoto (ad esempio, 316L VAR), è lo standard di riferimento. L'elettrolucidatura rimuove le imperfezioni superficiali a livello microscopico, creando uno strato di ossido passivante liscio che riduce al minimo l'assorbimento e l'intrappolamento di particelle. Materiali alternativi di alta gamma includono il Monel (per una resistenza alla corrosione superiore) e leghe speciali come l'Hastelloy.

Tecnologia di tenuta: l'eliminazione degli elastomeri è fondamentale. La tenuta con diaframma metallico è il segno distintivo di un vero regolatore UHP. Un diaframma sottile e flessibile in acciaio inossidabile funge sia da elemento di rilevamento della pressione che da tenuta dinamica primaria, isolando completamente il flusso di gas dalla camera della molla e dall'atmosfera. Per le tenute statiche, si utilizzano guarnizioni metalliche tipo Conflat® (ad esempio, in rame o argentate) oppure opzioni con sede morbida come i perfluoroelastomeri (FFKM/Kalrez®) classificati per un degassamento estremamente basso.

Finitura superficiale: Le superfici interne sono generalmente specificate con una rugosità media (Ra) di 10 micropollice o inferiore. Una finitura più liscia riduce la superficie, impedendo l'intrappolamento di umidità e particelle.

2. Caratteristiche critiche del design funzionale

Progettazione del diaframma: un diaframma di ampia superficie e sensibile offre un'eccellente risposta e controllo, riducendo al minimo l'abbassamento di pressione. Deve essere compatibile con la CO2 e i suoi potenziali cambiamenti di fase (specialmente nelle applicazioni di aspirazione di liquidi).

Porte di spurgo e sfiato: sono essenziali per una corretta installazione e manutenzione. Una porta di spurgo in ingresso consente di "spurgare" il corpo del regolatore prima di collegarlo allo strumento, evacuando l'aria. Una porta di sfiato sul lato di bassa pressione viene utilizzata per una depressurizzazione sicura.

Integrazione dei filtri: alcuni modelli di fascia alta incorporano filtri metallici sinterizzati (ad esempio, da 0.5 micron) all'ingresso o all'uscita per fornire una barriera finale contro il particolato.

Manometri: I manometri devono essere di pari integrità, con tubi di Bourdon in acciaio inossidabile e componenti interni puliti e asciutti. I trasduttori di pressione digitali stanno diventando sempre più popolari per la loro precisione, stabilità e assenza di componenti meccanici soggetti a guasti.

Intervallo di pressione di erogazione: per gli strumenti analitici, un intervallo di erogazione tipico è 0-100 psig o 0-200 psig, con un elevato grado di precisione e stabilità del punto di riferimento.

Considerazioni speciali per l'anidride carbonica (CO2)
La CO2 presenta sfide uniche che un regolatore specializzato deve affrontare:

Cambiamento di fase ed effetto Joule-Thomson: quando la CO2 ad alta pressione si espande rapidamente (come accade attraverso la sede di un regolatore), si raffredda drasticamente (raffreddamento Joule-Thomson). Se il gas contiene umidità, ciò può portare alla formazione di ghiaccio, che può ostruire l'orifizio e causare picchi di pressione o guasti. I regolatori UHP per CO2 sono progettati tenendo conto di questo aspetto, spesso utilizzando design che minimizzano il raffreddamento adiabatico.

Aspirazione di CO2 liquida: molte bombole di CO2 da laboratorio contengono CO2 liquida. Se il regolatore è montato verticalmente con l'ingresso rivolto verso il basso, la CO2 liquida può entrare nel regolatore. Un vero regolatore per gas UHP è progettato esclusivamente per l'aspirazione di CO2 in fase gassosa . Per applicazioni che richiedono l'aspirazione di CO2 liquida (ad esempio, per sistemi a fluido supercritico), sono necessari una bombola con tubo di pescaggio specifico e un regolatore progettato per gestire flussi bifase.

Compatibilità: tutti i materiali a contatto con il fluido devono essere compatibili con la CO2 potenzialmente umida per prevenire la corrosione, che rappresenta una delle principali fonti di contaminazione metallica.

Applicazioni nella strumentazione analitica
1. Cromatografia gassosa (GC) e GC-spettrometria di massa (GC-MS): la CO2 viene utilizzata come gas di compensazione, gas vettore in applicazioni specifiche o nei rivelatori a scarica pulsata. Qualsiasi degassamento di idrocarburi da un regolatore può creare deriva della linea di base, picchi fantasma e rumore di fondo elevato, compromettendo la separazione cromatografica e la sensibilità del rivelatore. Il regolatore deve fornire una pressione estremamente stabile al modulo di controllo elettronico della pressione (EPC) del GC.

2. Cromatografia a fluido supercritico (SFC) ed estrazione a fluido supercritico (SFE): In questo caso, la CO2 è la fase mobile principale, pompata come fluido liquido/supercritico. La purezza e la consistenza della sorgente di CO2 influiscono direttamente sulla riproducibilità del metodo. Il regolatore della sorgente deve fornire vapore pulito e secco alla pompa ad alta pressione del sistema senza introdurre contaminanti che potrebbero ostruire le valvole di non ritorno o danneggiare le guarnizioni della pompa.

3. Spettrometria di massa al plasma accoppiato induttivamente (ICP-MS): pur non essendo un gas campione, la CO2 UHP può essere utilizzata nelle interfacce di raffreddamento o come gas della cella di reazione. L'estrema sensibilità dell'ICP-MS (a livelli di ppt) implica che qualsiasi contaminazione metallica proveniente dal regolatore verrà rilevata, portando a falsi positivi e a una quantificazione imprecisa.

Applicazioni nella lavorazione dei semiconduttori
L'industria dei semiconduttori opera con un paradigma di purezza ancora più elevato, spesso definito "grado elettronico" o gas SEMI-standard.

1. Deposizione chimica da fase vapore (CVD) e deposizione a strati atomici (ALD): la CO2 può essere utilizzata come gas ossidante o reagente blando nei processi di deposizione di film sottili come il carburo di silicio (SiC) o dielettrici ad alta costante dielettrica (high-k). La contaminazione da particolato o idrocarburi proveniente da un regolatore può creare difetti nella struttura cristallina, causando guasti al dispositivo (ad esempio, rottura dell'ossido di gate). Le impurità metalliche possono alterare le proprietà elettriche del film.

2. Pulizia e incisione del wafer: nelle fasi di pulizia avanzate, si utilizzano miscele a base di CO2 (a volte in fase nebulosa o supercritica) per rimuovere particelle e residui di fotoresist senza danneggiare le caratteristiche su scala nanometrica. La contaminazione in questa fase può lasciare residui o indurre stati superficiali che degradano le prestazioni del dispositivo.

3. Purificazione e inertizzazione della camera: la CO2 UHP viene talvolta utilizzata per la purga di camere sensibili. Qualsiasi traccia di umidità o ossigeno proveniente da una fonte impura o da un regolatore difettoso vanifica lo scopo.

Selezione, installazione e manutenzione: le migliori pratiche
Criteri di selezione:

Grado di purezza: specificare un regolatore con una classificazione adatta al livello di purezza del gas utilizzato (ad esempio, 99.9999% o "Grado 6.0"). Il regolatore deve essere almeno altrettanto puro del gas.

Materiali: Confermare le parti a contatto con il fluido in acciaio inox 316L EP e la struttura del diaframma metallico.

Valori di pressione: assicurarsi che la pressione nominale in ingresso (ad esempio, 3000 psig per una bombola di CO2) e l'intervallo di pressione in uscita richiesto siano adeguati.

Connessioni: specificare le connessioni di ingresso e uscita corrette (ad esempio, ingresso CGA-320, uscita ¼” VCJ® o Swagelok®) in base alla bombola del gas e al sistema.

Certificazione del fornitore: i fornitori affidabili forniscono certificazioni di pulizia (ad esempio, <10 particelle >0.5 micron per piede cubo, umidità <1 ppm) e rapporti sui test di tenuta all'elio.

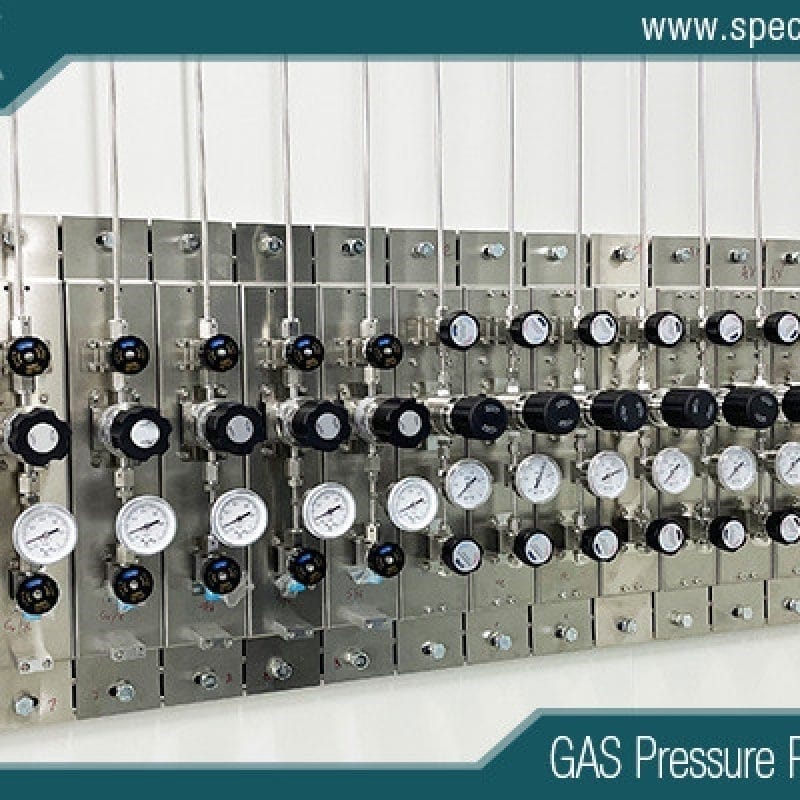

Installazione e avviamento:

Controllo perdite: Eseguire sempre un controllo accurato delle perdite su tutti i collegamenti (ingresso, uscita, sfiato) utilizzando una soluzione di rilevamento perdite compatibile.

Spurgo corretto: utilizzare la porta di spurgo per evacuare l'aria dal corpo del regolatore prima di aprire l'uscita verso lo strumento. Ripetere più volte un ciclo di "pressurizzazione-sfiato".

Pressurizzazione lenta: aprire sempre lentamente la valvola della bombola e regolare gradualmente la pressione di mandata per evitare di "sbattere" contro il diaframma e i componenti interni.

Manutenzione:

Sostituzione periodica: anche i migliori regolatori possono usurarsi o contaminarsi nel tempo. Stabilite un programma di manutenzione preventiva basato sulle ore di utilizzo o su base annuale.

Conservazione corretta: se rimosso dal servizio, chiudere tutte le porte e conservare in un ambiente pulito e asciutto.

Assistenza specializzata: Si tratta di dispositivi di precisione. Qualsiasi riparazione o revisione deve essere eseguita dal produttore o da un tecnico certificato, utilizzando una procedura controllata in camera bianca e gli strumenti appropriati.


Conclusione
Negli ambienti ad alto rischio dei laboratori di analisi e degli impianti di produzione di semiconduttori, la valvola di riduzione della pressione per CO2 ad altissima purezza è molto più di un semplice accessorio meccanico. È un elemento chiave per la precisione, un custode dedicato all'integrità del gas. Il suo design avanzato, caratterizzato da materiali ultra-puri, guarnizioni a membrana metallica ermetiche e lavorazioni di precisione, garantisce che la CO2 erogata a uno strumento sensibile o a una camera di processo sia pura e stabile come quando ha lasciato la bombola ad alta pressione.

Investire in un regolatore di qualità da laboratorio ad altissima purezza non è un'opzione su cui risparmiare. È un requisito fondamentale per ottenere dati analitici affidabili, risultati scientifici riproducibili e rese elevate nella produzione di semiconduttori. Con la continua crescita della domanda di sensibilità e miniaturizzazione, la tecnologia di questi eroi poco celebrati del sistema di erogazione del gas rimarrà all'avanguardia, consentendo la prossima generazione di scoperte e innovazioni.
