Nel campo dei sistemi di controllo dei fluidi, precisione e purezza sono fondamentali, soprattutto in settori in cui anche la minima contaminazione può causare guasti catastrofici o compromettere la qualità del prodotto. La valvola a membrana UHP (ultra-alta purezza) si distingue come componente critico progettato per soddisfare queste rigorose esigenze. UHP si riferisce a sistemi che gestiscono gas o fluidi con impurità minime, spesso a livelli di parti per miliardo. Queste valvole sono progettate per basse portate e ambienti a bassa pressione, il che le rende ideali per applicazioni nella produzione di semiconduttori, nella produzione farmaceutica e nelle biotecnologie.

La valvola a membrana UHP a bassa portata e bassa pressione funziona utilizzando una membrana flessibile per isolare il fluido di processo dal meccanismo di azionamento della valvola. Questa progettazione garantisce che il percorso del fluido rimanga incontaminato, poiché non sono presenti guarnizioni dinamiche o materiali di tenuta che potrebbero introdurre particelle o perdite. In genere, queste valvole gestiscono pressioni fino a 150 psi e coefficienti di portata (Cv) fino a 0.05, consentendo un controllo preciso in processi sensibili. Le loro dimensioni compatte e l'elevata affidabilità le hanno rese indispensabili negli ambienti di camera bianca, dove lo spazio è limitato e i tempi di attività sono cruciali.

Questo articolo approfondisce gli aspetti tecnici delle valvole a membrana a bassa pressione e bassa portata UHP, esplorandone il design, i materiali, i principi di funzionamento, le applicazioni, i vantaggi, le considerazioni sulla manutenzione e le tendenze future. Conoscendo queste valvole, ingegneri e tecnici possono selezionarle e integrarle al meglio nei sistemi ad alta purezza.




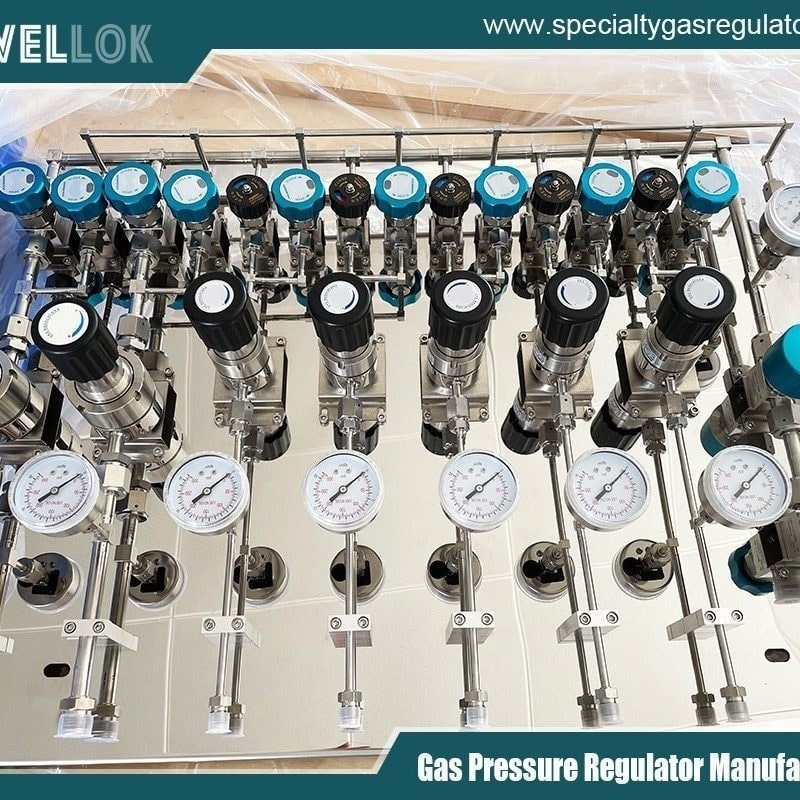

valvola a membrana a bassa pressione e bassa portata uhp
Disegno e costruzione

Il design di base di una valvola a membrana a bassa pressione e bassa portata UHP ruota attorno alla membrana, che funge sia da tenuta che da interfaccia con l'attuatore. A differenza delle tradizionali valvole a globo o a sfera, la valvola a membrana utilizza uno stramazzo o un corpo a sella per controllare il flusso. Nei modelli a bassa pressione, la membrana è spesso realizzata in materiali elastomerici o compositi multistrato per resistere a ripetute flessioni senza rotture.

Una tipica valvola a membrana UHP a bassa portata e bassa pressione presenta un corpo ricavato da un unico blocco di acciaio inossidabile, riducendo al minimo le potenziali perdite. Le superfici interne sono elettrolucidate per ottenere una rugosità superficiale (Ra) inferiore a 10 micropollici, che riduce l'adesione delle particelle e facilita la pulizia. L'azionamento della valvola può essere manuale, tramite un volantino, o pneumatico, utilizzando aria compressa per il funzionamento a distanza.

Nelle configurazioni a bassa portata, la dimensione dell'orifizio è volutamente piccola, spesso compresa tra 1/8 di pollice e 1/4 di pollice, per garantire un dosaggio accurato dei fluidi. La bassa pressione nominale consente il funzionamento in condizioni di vuoto-atmosfera, con alcuni modelli in grado di gestire pressioni differenziali fino a 1 psi. I modelli senza molla sono comuni nelle applicazioni UHP per eliminare potenziali fonti di contaminazione dovute a fatica o corrosione del metallo.

I componenti chiave includono:

– Corpo: realizzato in acciaio inossidabile 316L o sue varianti per resistere alla corrosione.

– Diaframma: spesso una miscela brevettata di PTFE (politetrafluoroetilene) ed elastomeri per inerzia chimica e flessibilità.

– Cofano: ospita l'attuatore ed è sigillato per impedire l'ingresso di contaminanti esterni.

– Connessioni terminali: i raccordi a tenuta frontale, come i raccordi VCJ o le saldature di testa dei tubi, garantiscono connessioni a tenuta stagna nei sistemi UHP.

Questi elementi vengono assemblati in condizioni di camera bianca per mantenere gli standard di purezza, con test di tenuta dell'elio eseguiti per verificare l'integrità fino a 1×10^-9 atm-cc/sec.



Selezione dei materiali

La scelta del materiale è fondamentale nelle valvole a membrana a bassa pressione e bassa portata UHP per garantire la compatibilità con sostanze chimiche aggressive e per mantenere la purezza. Il materiale principale è l'acciaio inossidabile 316L, che offre un'eccellente resistenza alla corrosione da alogeni, acidi e basi comunemente utilizzati nei processi di incisione dei semiconduttori.

Per una maggiore purezza, i produttori utilizzano acciaio inossidabile 316L VIM-VAR (fusione a induzione sotto vuoto – rifusione ad arco sotto vuoto). Questo processo riduce inclusioni e impurità, dando vita a un materiale con finitura superficiale e proprietà meccaniche superiori. I diaframmi sono in genere multistrato: uno strato interno in PTFE vergine per il contatto con il fluido, rivestito in EPDM o Viton per il supporto strutturale.

In alcuni modelli avanzati, il diaframma è completamente privo di metallo, con una struttura interamente saldata per evitare il degassamento. Le guarnizioni e gli O-ring, se presenti, sono realizzati in elastomeri ad alta purezza come Kalrez o Chemraz, resistenti al rigonfiamento e alla degradazione in ambienti difficili.

La selezione dei materiali influisce direttamente sulle prestazioni della valvola, come la durata (spesso superiore a 1 milione di cicli) e la generazione di particelle. Il basso contenuto di zolfo nell'acciaio riduce al minimo la vaiolatura, mentre i trattamenti di elettrolucidatura e passivazione migliorano lo strato di ossido passivo per una migliore protezione dalla corrosione.



Principi di funzionamento

Il funzionamento di una valvola a membrana a bassa pressione e bassa portata UHP è semplice ma altamente efficace per il controllo della purezza. Quando la valvola è chiusa, la membrana viene premuta contro lo stramazzo dall'attuatore, creando una tenuta ermetica. Per aprirsi, l'attuatore si ritrae, consentendo alla membrana di flettersi verso l'alto e consentire il flusso.

In scenari a bassa pressione, la valvola sfrutta l'elasticità intrinseca della membrana anziché le elevate forze elastiche, riducendo l'usura e il distacco di particelle. Il controllo della portata si ottiene modulando la posizione dell'attuatore, mentre le versioni pneumatiche offrono un controllo proporzionale tramite posizionatori.

L'integrità delle perdite è un segno distintivo di queste valvole. Le perdite interne sono prevenute dalla barriera della membrana, mentre le perdite esterne sono ridotte al minimo grazie alle guarnizioni saldate o metallo su metallo. La caduta di pressione attraverso la valvola è bassa grazie al percorso del flusso ottimizzato, rendendola adatta ad applicazioni a bassa portata in cui l'efficienza energetica è fondamentale.

Anche le considerazioni termiche sono importanti: queste valvole possono funzionare da -40 °C a 150 °C, con alcuni modelli adatti al servizio criogenico. Nei sistemi UHP, lo spazio morto della valvola è ridotto al minimo per ridurre i tempi di spurgo e prevenire il ristagno del fluido.



Applicazioni

Le valvole a membrana UHP a bassa portata e bassa pressione trovano ampio utilizzo nei settori che richiedono la movimentazione di fluidi non contaminati. Nella fabbricazione di semiconduttori, controllano l'erogazione di gas speciali come silano, ammoniaca e cloro per la lavorazione dei wafer. La loro capacità di bassa portata garantisce un dosaggio preciso, fondamentale per strati di deposizione uniformi.

In ambito farmaceutico, queste valvole vengono impiegate nelle apparecchiature di bioprocesso per la movimentazione di fluidi e tamponi sterili. La capacità di resistere alle procedure di pulizia in loco (CIP) e sterilizzazione in loco (SIP) le rende ideali per il mantenimento di condizioni asettiche.

Le applicazioni biotecnologiche includono la distribuzione di terreni di coltura cellulare e sistemi cromatografici, dove il funzionamento a bassa pressione previene i danni da taglio alle biomolecole sensibili. Nella strumentazione analitica, come i gascromatografi, garantiscono un isolamento affidabile dei campioni.

Altri settori includono la produzione fotovoltaica per il controllo dei gas nella deposizione di film sottili e l'industria aerospaziale per la gestione di propellenti ad alta purezza. La loro versatilità deriva da configurazioni personalizzabili, che consentono l'integrazione in sistemi modulari.



Vantaggi rispetto ad altri tipi di valvole

Rispetto alle valvole a spillo o alle valvole a soffietto, la valvola a membrana UHP a bassa pressione e bassa portata offre una purezza superiore e una maggiore facilità di manutenzione. Le valvole a spillo possono introdurre particelle provenienti dalla guarnizione dello stelo, mentre le valvole a soffietto possono usurarsi nel tempo.

Il design a membrana garantisce una chiusura sicura con una coppia minima, riducendo l'affaticamento dell'operatore nei modelli manuali. Il basso volume interno riduce al minimo lo spreco di fluido durante lo spurgo, una caratteristica che consente di risparmiare sui costi nei costosi sistemi a gas.

L'affidabilità è migliorata dall'assenza di parti rotanti o scorrevoli nel percorso del fluido, con conseguente riduzione dei tassi di guasto. In termini di costi, sebbene l'investimento iniziale possa essere maggiore, la lunga durata e i tempi di fermo ridotti giustificano la spesa.



Manutenzione e installazione

Una corretta installazione è fondamentale per massimizzare le prestazioni delle valvole a membrana UHP a bassa portata e bassa pressione. Devono essere montate in modo da consentire un facile accesso per l'azionamento ed evitare sollecitazioni sui raccordi. L'utilizzo della saldatura orbitale per le estremità dei tubi garantisce giunzioni senza perdite.

La manutenzione prevede la sostituzione periodica della membrana, in genere ogni 500,000-1,000,000 di cicli, a seconda del fluido e delle condizioni. Si raccomandano ispezioni visive per individuare eventuali crepe o scolorimenti, oltre a test di tenuta con spettrometri di massa.

I protocolli di pulizia includono risciacqui con acqua ultrapura e spurghi con azoto per rimuovere i residui. Nei modelli pneumatici, la lubrificazione dell'attuatore deve essere evitata per prevenire la migrazione di contaminanti.

La risoluzione di problemi comuni, come l'inceppamento delle membrane, spesso è dovuta a sovrapressurizzazione o a fluidi incompatibili. Il rispetto delle specifiche del produttore garantisce la longevità.



Tendenze future

Mentre le industrie spingono verso livelli di purezza più elevati, stanno emergendo innovazioni nelle valvole a membrana UHP a bassa portata e bassa pressione. Valvole intelligenti con sensori integrati per il monitoraggio in tempo reale di pressione, portata e rilevamento delle perdite sono all'orizzonte, consentendo una manutenzione predittiva.

I progressi nei materiali, come i rivestimenti nanostrutturati, promettono una generazione di particelle ancora più ridotta. L'integrazione con i sistemi dell'Industria 4.0 consentirà la diagnostica e l'automazione da remoto.

Anche la sostenibilità è un aspetto fondamentale, con progetti che ottimizzano il consumo energetico nelle operazioni a bassa pressione. La miniaturizzazione consentirà di realizzare utensili di processo sempre più compatti.




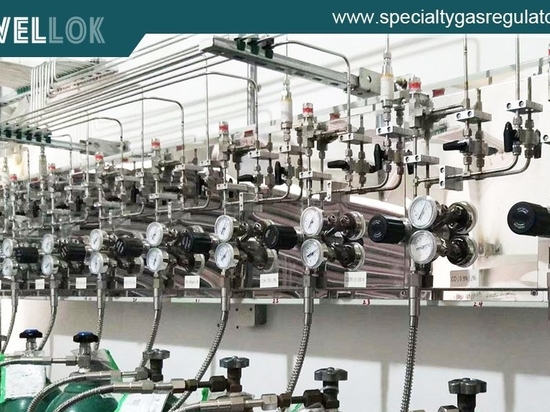

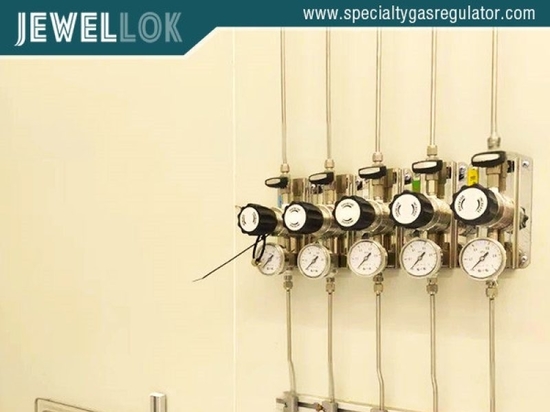

valvola a membrana a bassa pressione e bassa portata uhp
Conclusione

La valvola a membrana UHP a bassa portata e bassa pressione rappresenta l'apice dell'ingegneria nel controllo dei fluidi, bilanciando precisione, purezza e affidabilità. Il suo ruolo nel favorire la produzione e la ricerca avanzate non può essere sopravvalutato. Con l'evoluzione della tecnologia, queste valvole continueranno ad adattarsi, supportando la prossima generazione di applicazioni ad alta purezza.

Per maggiori informazioni sulla valvola a membrana a bassa pressione e basso flusso UHP , puoi visitare il sito di Jewellok all'indirizzo https://www.specialtygasregulator.com/product/stainless-steel-low-pressure-seal-pneumatic-diaphragm-control-valve-for-for-hp-uhp-gases/.
