I regolatori di gas speciali di precisione per strumenti analitici sono i custodi invisibili dell'integrità dei dati

I regolatori di gas speciali di precisione per strumenti analitici sono i custodi invisibili dell'integrità dei dati

Nell'esigente mondo della chimica analitica, dove misurazioni a livello di parti per miliardo (ppb) o addirittura parti per trilione (ppt) determinano decisioni cruciali, ogni componente della catena strumentale viene esaminato attentamente per il suo contributo a accuratezza, precisione e affidabilità. Sebbene spettrometri di massa, cromatografi e rivelatori ottici siano spesso al centro dell'attenzione, le loro prestazioni sono fondamentalmente determinate da un dispositivo umile ma di fondamentale importanza: il regolatore di gas di precisione . Ben più di una semplice valvola di riduzione della pressione, questi regolatori rappresentano la prima e più cruciale interfaccia tra la bombola di gas ad alta pressione e il sensibile strumento analitico. Sono i custodi silenziosi dell'integrità dei dati, incaricati di fornire gas ultrapuro, chimicamente costante e a pressione stabile: la linfa vitale di un'analisi accurata.




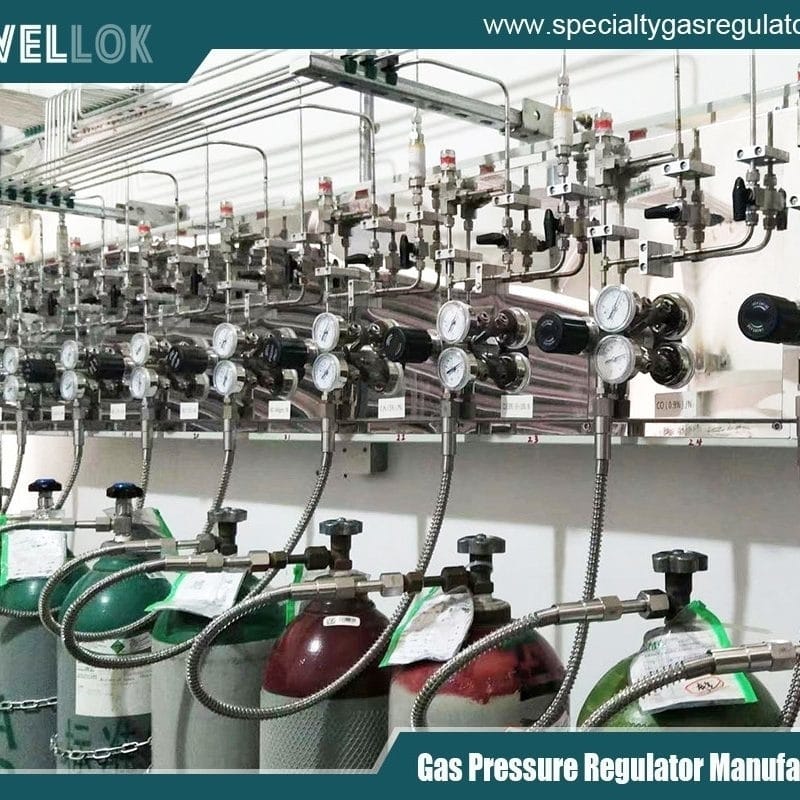

valvole a membrana e riduttori di pressione in acciaio inossidabile 316L ad altissima purezza (UHP)
Il ruolo critico: oltre la semplice riduzione della pressione

Tecniche analitiche come la gascromatografia (GC), la gascromatografia-spettrometria di massa (GC-MS), la spettroscopia di emissione ottica al plasma accoppiato induttivamente/spettrometria di massa (ICP-OES/MS) e varie forme di gas rivelatori (ad esempio, per i rivelatori a ionizzazione di fiamma, FID) si basano su gas speciali con un elevato grado di purezza. Questi gas, tra cui aria zero, elio gas vettore ad alta purezza, idrogeno gas combustibile, argon per ICP e una serie di miscele di gas di calibrazione, devono raggiungere lo strumento senza contaminazioni o alterazioni.

Un regolatore industriale standard non è attrezzato per questo compito. I suoi componenti interni possono rilasciare contaminanti, le sue guarnizioni in elastomero possono gonfiarsi e introdurre idrocarburi, e il suo controllo della pressione può essere troppo grossolano, causando fluttuazioni di portata che si manifestano come deriva della linea di base o variazioni del tempo di ritenzione in un cromatogramma. Un regolatore di gas speciale di precisione è progettato specificamente per prevenire questi guasti. La sua missione principale è triplice:

Contenimento della purezza: Per preservare la composizione del gas quando esce dalla bombola, senza introdurre alcun contaminante aggiuntivo.
Controllo di precisione della pressione: Per garantire una pressione di uscita stabile e ripetibile nonostante le fluttuazioni della pressione del cilindro, garantendo portate costanti.
Sicurezza e integrità: Per contenere in modo sicuro l'alta pressione e impedire qualsiasi diffusione retrograda di contaminanti atmosferici nel flusso di gas.




Progettazione e ingegneria: un'immersione profonda nella precisione

Le prestazioni eccezionali di questi regolatori di gas speciali di precisione derivano da scelte progettuali meticolose in termini di materiali, meccanica e geometria.

Materiali di costruzione:
Acciaio inossidabile (316L o 316L VIM/VAR): Lo standard per le parti bagnate. Il 316L offre un'eccellente resistenza alla corrosione. Per le applicazioni più impegnative (ad esempio, analisi di semiconduttori o tracce di impurità), vengono utilizzati regolatori realizzati in 316L sottoposto a fusione a induzione sotto vuoto e rifusione ad arco sotto vuoto (VIM/VAR). Questo processo riduce drasticamente inclusioni e vuoti, creando una superficie passiva ultra-liscia che riduce al minimo l'adsorbimento e il desorbimento di umidità o altri contaminanti.
Diaframmi: Il cuore del meccanismo di controllo della pressione. Mentre le membrane in elastomero (ad esempio, Buna-N, Viton®) sono comuni nei regolatori per uso generico, le unità di precisione utilizzano spesso membrane in acciaio inossidabile. Le membrane metalliche eliminano il rischio di permeazione, degassamento di plastificanti e reazioni con gas aggressivi. Garantiscono una tenuta ermetica, separando completamente la camera della molla dal flusso di gas.
Foche: Laddove siano necessarie guarnizioni, vengono impiegati polimeri avanzati come il PTFE (Teflon®) o il Kalrez® (perfluoroelastomero). Questi materiali offrono un'inerzia chimica superiore, un basso degassamento e compatibilità con una vasta gamma di gas speciali, inclusi gas corrosivi e aggressivi come HCl, H₂S o silani.
Finitura superficiale: I passaggi interni vengono lucidati fino a raggiungere una finitura elevata (ad esempio 10Ra o superiore) per ridurre l'area superficiale in cui le impurità potrebbero essere assorbite e successivamente rilasciate, un fenomeno noto come "effetto memoria".
Volume interno e spurgo:
I regolatori di precisione sono progettati con un volume interno minimo ("volume morto") per facilitare uno spurgo rapido ed efficiente. Questo è essenziale quando si cambiano le bombole per prevenire contaminazioni incrociate o lunghi tempi di bilanciamento. Alcuni modelli incorporano porte di spurgo per consentire un flusso trasversale o una pulizia dell'interno del regolatore, garantendo che il gas più puro raggiunga l'uscita.
Meccanismo di controllo della pressione:
La stabilità della pressione di uscita è fondamentale. La regolazione a due stadi è comune per la massima stabilità. Il primo stadio gestisce l'ampia e variabile caduta di pressione dalla pressione del cilindro (ad esempio, 2000 psi) a una pressione intermedia; il secondo stadio fornisce un'uscita precisa e stabile (ad esempio, 50 psi). L'utilizzo di una membrana ampia e sensibile e di sedi valvola lavorate con precisione consente la compensazione del "droop", mantenendo la pressione di taratura anche al diminuire della pressione di ingresso.
Progettazione specifica per gas:
Un approccio "universale" è inaccettabile. Gli enti regolatori sono spesso dedicati a specifiche famiglie di gas:
Gas inerti (He, Ar, NItaliano: Utilizzare membrane standard in acciaio inossidabile e metallo.
Gas corrosivi (HCl, HBr, NH₃): Sono realizzati interamente in acciaio inossidabile o Monel, con guarnizioni compatibili e possono utilizzare un diaframma che isola la camera della molla dal gas.
Gas piroforici (silano, fosfina): Utilizzare progetti specializzati con valvole di ritegno integrate e dispositivi di arresto fiamma per impedire l'accensione a monte.
Gas tossici: Spesso sono forniti come parte di un sistema di armadi a gas dedicato e completamente autonomo, con valvole di flusso in eccesso e ulteriori dispositivi di sicurezza.




Criteri di selezione chiave per l'applicazione

La scelta del regolatore corretto è un processo sistematico. Una scelta errata può portare a dati errati, danni agli strumenti o rischi per la sicurezza.

Tipo e purezza del gas: Il materiale del regolatore deve essere scelto in base alla corrosività e alla reattività del gas. La purezza richiesta del gas (ad esempio, 99.9999% vs. 99.999%) determina il livello di pulizia (VIM/VAR vs. standard 316L).
Requisiti di pressione in ingresso e in uscita: Assicurarsi che la pressione massima di ingresso (MIP) del regolatore superi la pressione della bombola e che il suo intervallo di pressione di uscita copra le esigenze dello strumento. La precisione della pressione di mandata (pressione di uscita) è in genere ±1-5% del fondo scala per le unità di precisione.
Capacità di flusso (Cv): Il regolatore deve essere dimensionato per erogare la portata richiesta senza eccessivi cali di pressione o blocchi. Un sottodimensionamento limita la portata; un sovradimensionamento può portare a un controllo inadeguato a basse portate.
Integrità delle perdite: Cercare le portate di perdita specificate, sia interne (dal lato ad alta a quello a bassa pressione) che esterne, spesso espresse in atmosfere di elio cc/sec. Per lavori in tracce ultrafini, l'integrità delle perdite esterne è fondamentale per impedire che ossigeno/azoto/umidità atmosferici contaminino il campione o il flusso di gas vettore.
Connessioni: Garantire la compatibilità con le valvole delle bombole (connessioni CGA, DIN, BS) e con i raccordi di ingresso degli strumenti (ad esempio, VCJ® da 1/4″ o 1/8″, Swagelok®).
Caratteristiche di sicurezza: A seconda del gas, diventano essenziali caratteristiche quali dispositivi di sicurezza integrati (PRD), valvole di ritegno e sfiati filtrati.




Applicazioni nei domini analitici

GC e GC-MS: Una fornitura stabile e pulita di gas vettore, l'elio, è imprescindibile. Contaminanti o fluttuazioni di pressione causano rumore di base, tempi di ritenzione variabili e picchi fantasma, compromettendo l'analisi qualitativa e quantitativa. Regolatori dedicati e ad alta purezza per i gas vettore, combustibile (H₂) e ossidante (aria zero) sono obbligatori.
ICP-OES/MS: Questa tecnica è particolarmente adatta all'uso di argon (fino a 15-20 L/min). Il regolatore deve gestire questo flusso elevato mantenendo la stabilità, poiché la stabilità del plasma influisce direttamente sulla sensibilità e sulla precisione. Qualsiasi contaminazione da idrocarburi può creare interferenze poliatomiche a base di carbonio.
Farmaceutica e scienze della vita: Nei processi come Headspace GC o il monitoraggio delle reazioni, miscele precise di gas o l'uso di gas reattivi come l'idrogeno richiedono una regolamentazione dedicata e priva di contaminanti per garantire la coerenza dei lotti e la sicurezza del prodotto.
Monitoraggio ambientale: I monitor di emissioni in continuo (CEM) e gli analizzatori di aria ambiente utilizzano miscele di gas di calibrazione contenenti tracce di SO₂, NOx o COV. L'ente regolatore deve erogare queste miscele senza adsorbire gli analiti di interesse, il che comporterebbe una calibrazione e una rendicontazione imprecise.
Fabbricazione di semiconduttori: L'ambiente più esigente. Processi come la deposizione chimica da vapore (CVD) utilizzano gas ad altissima purezza (UHP) e spesso pericolosi (ad esempio, l'arsina). I regolatori in questo caso fanno parte di sistemi di gas integrati (IGS) con integrità ultra elevata, volume interno ultra basso e filtrazione delle particelle a livelli submicronici.




Installazione, manutenzione e best practice

Anche il miglior regolatore può guastarsi se utilizzato in modo improprio. La pratica corretta è fondamentale:

Installazione: Utilizzare sempre una guarnizione o un sigillo nuovo e compatibile con il gas sul collegamento della bombola. Spurgare il regolatore prima di collegarlo allo strumento aprendo e chiudendo brevemente la valvola della bombola con l'uscita del regolatore sfiatata (in modo sicuro verso una cappa o all'esterno).
Dedica: Una volta utilizzato per un gas o una miscela specifica, riservare il regolatore a quel gas in modo permanente. Etichettarlo chiaramente.
Controllo perdite: Controllare regolarmente tutti i collegamenti con una soluzione di rilevamento perdite approvata per il gas utilizzato.
Manutenzione: Seguire le linee guida del produttore. I regolatori contaminati o danneggiati devono essere restituiti in fabbrica per una pulizia e riparazione specialistiche, e non sottoposti a manutenzione interna.




Il futuro: regolatori intelligenti e integrazione migliorata

L'evoluzione continua verso un maggiore controllo e trasparenza dei dati. Stanno emergendo regolatori "intelligenti" con trasduttori di pressione integrati, compensazione della temperatura e comunicazione digitale (ad esempio, tramite protocolli Modbus, DeviceNet o wireless). Questi possono fornire dati di pressione in tempo reale, monitorare l'utilizzo per la sostituzione predittiva delle bombole, registrare le prestazioni e persino essere integrati nel software di controllo dello strumento, creando un ecosistema di erogazione del gas completamente monitorato e controllato.


regolatore del serbatoio di gas azoto ad alta pressione


Conclusione

Nella ricerca di risultati analitici definitivi, il regolatore di gas di precisione rappresenta un pilastro fondamentale, seppur spesso sottovalutato, per il successo. È un capolavoro di ingegneria mirata, dove convergono la scienza dei materiali, la progettazione meccanica e la conoscenza applicativa. Garantendo l'erogazione pura e stabile dei gas che alimentano la separazione, l'ionizzazione e il rilevamento, questi dispositivi sostengono le fondamenta stesse della validità analitica. Per qualsiasi scienziato o tecnico, comprendere e investire nel regolatore di precisione più adatto non è semplicemente una decisione di acquisto, ma un investimento diretto nella credibilità dei propri dati, nell'efficienza del proprio laboratorio e nella sicurezza delle proprie operazioni. Nel mondo silenzioso e preciso della strumentazione analitica, il regolatore è a tutti gli effetti il ​​guardiano vigile alla porta.

Per saperne di più sui regolatori di gas speciali di precisione per strumenti analitici, veri e propri custodi invisibili dell'integrità dei dati, potete visitare il sito di Jewellok all'indirizzo https://www.specialtygasregulator.com/product-category/specialty-gas-cabinet/.
