Nel settore dei gas industriali e della produzione ad alta tecnologia, il mantenimento della purezza dei gas di processo è di fondamentale importanza. I regolatori di pressione per azoto ad altissima purezza (UHP) rappresentano componenti essenziali in sistemi in cui anche tracce di contaminanti possono compromettere la qualità, la sicurezza o le prestazioni del prodotto. Questi dispositivi specializzati sono progettati per erogare azoto gassoso a pressioni controllate, preservandone al contempo l'elevatissima purezza, tipicamente superiore al 99.999%. Con l'aumento della precisione in settori come quello dei semiconduttori, farmaceutico e aerospaziale, la domanda di regolatori di pressione per azoto UHP affidabili è in continua crescita.

L'azoto, un gas inerte, è ampiamente utilizzato per applicazioni di inertizzazione, spurgo e trasporto grazie alla sua natura non reattiva. Tuttavia, negli ambienti UHP, il regolatore deve impedire l'introduzione di impurità provenienti da materiali, perdite o meccanismi operativi. Questo articolo approfondisce gli aspetti tecnici dei regolatori di pressione dell'azoto UHP, esplorandone la progettazione, la funzionalità, le applicazioni e le migliori pratiche di implementazione. Conoscendo questi regolatori, ingegneri e tecnici possono ottimizzare i sistemi per garantire efficienza e affidabilità.

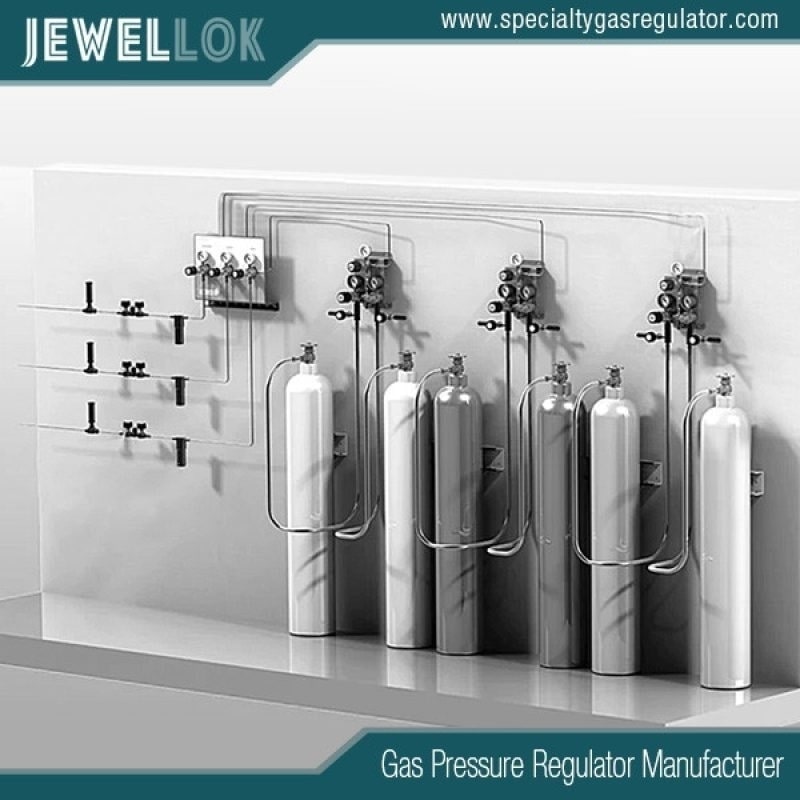

regolatori di pressione dell'azoto ad altissima purezza
Comprensione dei sistemi ad altissima purezza

L'ultra-purezza si riferisce a sistemi di gas in cui i contaminanti sono ridotti al minimo a livelli di parti per miliardo (ppb) o addirittura parti per trilione (ppt). Nelle applicazioni con azoto, gli standard UHP garantiscono la virtualmente eliminazione di ossigeno, umidità, idrocarburi e particolato. I regolatori di pressione in questi sistemi svolgono un duplice ruolo: ridurre le elevate pressioni di ingresso dalle bombole di stoccaggio o dalle forniture sfuse a pressioni di uscita utilizzabili e salvaguardare la purezza durante l'intero processo.

I regolatori di pressione tradizionali potrebbero essere sufficienti per gli usi industriali standard, ma le varianti UHP si distinguono per i materiali di costruzione e le tecnologie di tenuta. Ad esempio, i corpi in acciaio inossidabile con superfici elettrolucidate riducono il degassamento e il rilascio di particelle. Le guarnizioni elastomeriche vengono spesso sostituite con guarnizioni metallo-metallo o polimeriche avanzate per evitare la permeazione di contaminanti. Il livello di purezza è fondamentale perché nella fabbricazione di semiconduttori, una singola impurità può rovinare un intero lotto di wafer, con conseguenti perdite finanziarie significative.

L'evoluzione dei regolatori UHP è stata guidata dai progressi nella scienza dei materiali e nelle tecniche di produzione. I primi regolatori si basavano su design di base a membrana, ma i moderni modelli UHP incorporano meccanismi di rilevamento a membrana legata o a pistone per una maggiore sensibilità e stabilità. Questi miglioramenti consentono un controllo preciso della pressione in un ampio intervallo, tipicamente dal vuoto a diverse migliaia di psi, mantenendo al contempo portate adatte a processi ad alto volume.



Progettazione e costruzione di regolatori di pressione dell'azoto UHP

La progettazione dei regolatori di pressione dell'azoto UHP privilegia il controllo della contaminazione e la durata. I componenti chiave includono il corpo, il coperchio, il diaframma o il pistone, le molle, le sedi e le porte. Il corpo è solitamente lavorato in acciaio inossidabile 316L, noto per la sua resistenza alla corrosione e il basso contenuto di carbonio, che previene la precipitazione di carburi durante la saldatura.

L'elettrolucidatura è un processo di finitura standard che leviga le superfici interne fino a una rugosità media (Ra) inferiore a 10 micropollici. Questo riduce al minimo i siti di adesione per le particelle e facilita la pulizia. Per una purezza ancora maggiore, alcuni regolatori sono realizzati in acciaio inossidabile rifuso ad arco sotto vuoto (VAR), che riduce le inclusioni e migliora l'omogeneità del materiale.

L'elemento sensibile è fondamentale per la regolazione della pressione. I regolatori a membrana utilizzano una membrana sottile e flessibile per isolare il gas di processo dal meccanismo a molla, prevenendo la contaminazione. Nei modelli UHP, le membrane sono spesso realizzate in Hastelloy o altre leghe di nichel per una maggiore resistenza chimica. I regolatori a pistone, invece, utilizzano un pistone scorrevole per la rilevazione diretta della pressione, offrendo capacità di pressione più elevate ma richiedendo una lavorazione di precisione per evitare perdite.

Le guarnizioni e gli O-ring nei regolatori UHP devono essere compatibili con l'azoto e privi di composti volatili. Materiali come PTFE, Kalrez o guarnizioni metalliche sono preferibili alla gomma tradizionale per prevenire il degassamento. Le porte di ingresso e di uscita sono generalmente dotate di raccordi VCJ (Vacuum Coupled Radiation) o a tenuta frontale, che garantiscono connessioni a tenuta stagna senza volumi morti in cui i gas potrebbero ristagnare e contaminare.

Sono integrate funzionalità di sicurezza, come valvole di sicurezza per prevenire sovrapressurizzazioni e dischi di rottura per la protezione da guasti catastrofici. Alcuni modelli avanzati includono filtri integrati con grado di filtrazione submicronico per catturare eventuali particelle a monte, migliorando ulteriormente la purezza.



Principi di lavoro

I regolatori di pressione per azoto UHP funzionano secondo il principio dell'equilibrio di forza. In un regolatore monostadio, l'azoto ad alta pressione entra nella porta di ingresso e agisce sull'elemento sensibile (membrana o pistone). La forza opposta di una molla regolabile determina la pressione di uscita. Quando la pressione di uscita diminuisce a causa della richiesta a valle, l'elemento sensibile si sposta per aprire la valvola a fungo, consentendo il flusso di una maggiore quantità di gas fino al ripristino dell'equilibrio.

Per applicazioni che richiedono estrema stabilità, vengono utilizzati regolatori a due stadi. Il primo stadio riduce la pressione di ingresso a un livello intermedio, mentre il secondo la regola con precisione fino alla pressione di uscita desiderata. Questa configurazione riduce al minimo gli effetti della pressione di alimentazione (SPE), in cui le fluttuazioni della pressione di ingresso potrebbero influire sulla stabilità di uscita. Nei sistemi UHP, lo SPE è particolarmente critico, poiché anche piccole variazioni possono introdurre impurità attraverso microperdite o sollecitazioni nei materiali.

Le caratteristiche di flusso sono un altro aspetto chiave. I regolatori sono classificati in base al loro Cv (coefficiente di flusso), che indica il volume di gas che possono gestire a una data caduta di pressione. Per l'azoto, i valori di Cv variano da 0.02 per applicazioni di precisione a bassa portata a oltre 1.0 per linee ad alta capacità. Il droop, ovvero la diminuzione della pressione di uscita all'aumentare della portata, è ridotto al minimo nei progetti UHP grazie a geometrie delle valvole ottimizzate e meccanismi di rilevamento ad alto guadagno.

Spesso viene integrata la compensazione della temperatura, poiché la densità dell'azoto varia con la temperatura, influenzando le letture della pressione. Alcuni regolatori utilizzano elementi bimetallici o controlli elettronici per mantenere la precisione nell'intervallo di funzionamento da -40 °C a 150 °C.



Caratteristiche principali e specifiche

Nella scelta dei regolatori di pressione dell'azoto U HP , è necessario considerare diversi parametri:

– Intervallo di pressione: pressioni di ingresso fino a 6000 psi, di uscita da 0 a 500 psi, con precisione migliore di ±1%.

– Certificazione di purezza: i regolatori devono essere conformi a standard quali SEMI F1 o ASTM G93, garantendo tassi di perdita di elio inferiori a 1×10^-9 scc/sec.

– Compatibilità dei materiali: tutte le parti bagnate devono essere inerti all’azoto e ai potenziali gas traccia.

– Pulizia: assemblato in camere bianche ISO Classe 5, con conteggi di particelle inferiori a 100 per piede cubo.

– Opzioni: porte di misura per il monitoraggio, montaggio a pannello per l'integrazione o versioni con caricamento a cupola per il controllo remoto della pressione.

Le funzionalità avanzate includono trasduttori di pressione elettronici per il monitoraggio in tempo reale e l'integrazione con i sistemi SCADA. Alcuni modelli offrono sistemi di autosfiato per scaricare la pressione in eccesso senza contaminare l'ambiente.



Applicazioni in vari settori

I regolatori di pressione dell'azoto UHP trovano ampio impiego in molteplici settori:

Nella produzione di semiconduttori, forniscono azoto per gli strumenti di fotolitografia, dove la purezza previene difetti nei modelli dei microchip. I regolatori mantengono pressioni stabili nei collettori di erogazione del gas, garantendo un flusso costante alle camere di deposizione.

L'industria farmaceutica si affida a loro per l'inertizzazione durante la sintesi e il confezionamento dei farmaci. I materassini di azoto prevengono l'ossidazione dei composti sensibili e i regolatori UHP impediscono l'ingresso di contaminanti in ambienti sterili.

Nel settore aerospaziale e della difesa, questi regolatori controllano l'azoto nei sistemi di alimentazione e nelle camere di prova ambientali. Le simulazioni ad alta quota richiedono un controllo preciso della pressione per imitare le condizioni di vuoto senza introdurre umidità.

La strumentazione analitica, come la gascromatografia e la spettrometria di massa, utilizza l'azoto UHP come gas vettore. I regolatori forniscono un'erogazione di pressione a basso rumore, migliorando il rapporto segnale/rumore nelle rilevazioni.

Tra le applicazioni emergenti rientrano la **produzione additiva**, in cui l'inertizzazione con azoto impedisce l'ossidazione della polvere metallica durante la stampa 3D, e **cibi e bevande** per il confezionamento in atmosfera modificata per prolungare la durata di conservazione.



Consigli per la scelta e la manutenzione

La scelta del regolatore di pressione per azoto UHP più adatto implica la valutazione dei requisiti di sistema: portata, caduta di pressione, necessità di purezza e condizioni ambientali. Consultare le curve di flusso e le tabelle di compatibilità fornite dai produttori per individuare il regolatore più idoneo all'applicazione.

La manutenzione è fondamentale per la longevità e le prestazioni. Si raccomandano ispezioni regolari per individuare eventuali perdite mediante spettrometria di massa con elio. I protocolli di pulizia prevedono lo spurgo con azoto secco ed evitano solventi che potrebbero lasciare residui. Membrane e sedi devono essere sostituite periodicamente, seguendo gli intervalli indicati dal produttore.

La risoluzione di problemi comuni come creep (lento aumento di pressione) o vibrazioni (chatter) spesso indica un'installazione non corretta o la presenza di contaminanti. Assicurarsi che i regolatori siano montati verticalmente per evitare l'accumulo di particelle e utilizzare filtri a monte per la protezione.




regolatori di pressione dell'azoto ad altissima purezza
Conclusione

I regolatori di pressione per azoto ad altissima purezza rappresentano l'apice della tecnologia di controllo dei gas, consentendo progressi in settori ad alto rischio. Il loro design sofisticato e la costruzione rigorosa garantiscono che l'azoto rimanga incontaminato, supportando processi che richiedono la massima precisione. Con l'evoluzione della tecnologia, questi regolatori continueranno ad adattarsi, integrando sensori intelligenti e connettività IoT per la manutenzione predittiva. Per gli ingegneri che progettano sistemi UHP, investire in regolatori di qualità non è solo una scelta, ma una necessità per l'eccellenza operativa.
