L'erogazione sicura e precisa del silano (SiH4), un gas piroforico e altamente reattivo, è fondamentale nei processi di fabbricazione di semiconduttori, produzione fotovoltaica e deposizione di film sottili. La scelta del regolatore di pressione per gas SiH4 ad altissima purezza (UHP) non è una semplice decisione di acquisto, ma un imperativo fondamentale in termini di sicurezza e prestazioni. Questo articolo fornisce una guida tecnica completa per ingegneri, responsabili della sicurezza e specialisti degli acquisti incaricati di specificare i regolatori di pressione per il silano. Esamineremo i rischi specifici del SiH4, descriveremo in dettaglio i criteri essenziali di progettazione e dei materiali per i regolatori UHP e delineeremo un processo di selezione sistematico che comprende materiali di costruzione, tenuta stagna, prestazioni di flusso, caratteristiche di sicurezza e protocolli di validazione.

Il ruolo critico dei regolatori nella gestione di SiH4
Il silano (SiH4) è il gas di origine del silicio primario per i processi di deposizione chimica da vapore (CVD), tra cui la CVD a bassa pressione (LPCVD) e la CVD potenziata al plasma (PECVD), utilizzato per depositare strati di biossido di silicio, nitruro di silicio e silicio amorfo/policristallino. La sua natura piroforica – che si infiamma spontaneamente a contatto con l'aria – e la sua tossicità richiedono un approccio ingegneristico alla gestione del gas. Il regolatore è l'interfaccia fondamentale tra il cilindro di origine ad alta pressione e il sistema di erogazione a bassa pressione. Un guasto in questo punto può avere conseguenze catastrofiche: incendi, esplosioni, rilasci tossici e costosi tempi di fermo degli utensili o contaminazione dei wafer.

Un regolatore Ultra High Purity per SiH4 deve quindi soddisfare un duplice requisito: sicurezza assoluta e purezza senza compromessi. Deve mantenere l'integrità, prevenire perdite interne ed esterne e fornire una pressione di uscita stabile e precisa senza introdurre contaminanti che potrebbero degradare le proprietà del film o la resa del dispositivo. Questo processo di selezione richiede una profonda conoscenza sia delle proprietà del gas che della tecnologia del regolatore.


Comprendere l'avversario: proprietà chiave e pericoli dell'SiH4
La selezione inizia con la chiara comprensione di ciò che rende particolarmente difficile la scelta di un regolatore di gas ad altissima purezza SiH4 :

Piroforicità: SiH4 si incendia spontaneamente all'aria a concentrazioni anche minime, pari all'1-3%. Qualsiasi perdita rappresenta un immediato rischio di incendio.

Reattività: Reagisce vigorosamente con ossidanti, alogeni e persino umidità, potendo formare depositi di silice o miscele esplosive.

Decomposizione: ad alte temperature o pressioni, può decomporsi esotermicamente in silicio e idrogeno, generando picchi di calore e pressione.

Requisiti di purezza: il SiH4 di grado semiconduttore ha livelli di purezza che spesso superano il 99.9999% (grado 6.0). Il regolatore non deve introdurre contaminanti particellari, metallici o di umidità.

Pressione della bombola: il silano viene tipicamente immagazzinato come gas compresso ad alte pressioni (fino a 2000 psi / 138 bar). Il regolatore deve ridurre in sicurezza questa pressione a una pressione di processo utilizzabile, spesso compresa tra 10 e 100 psi.

Queste proprietà determinano ogni aspetto della progettazione e della selezione del regolatore.

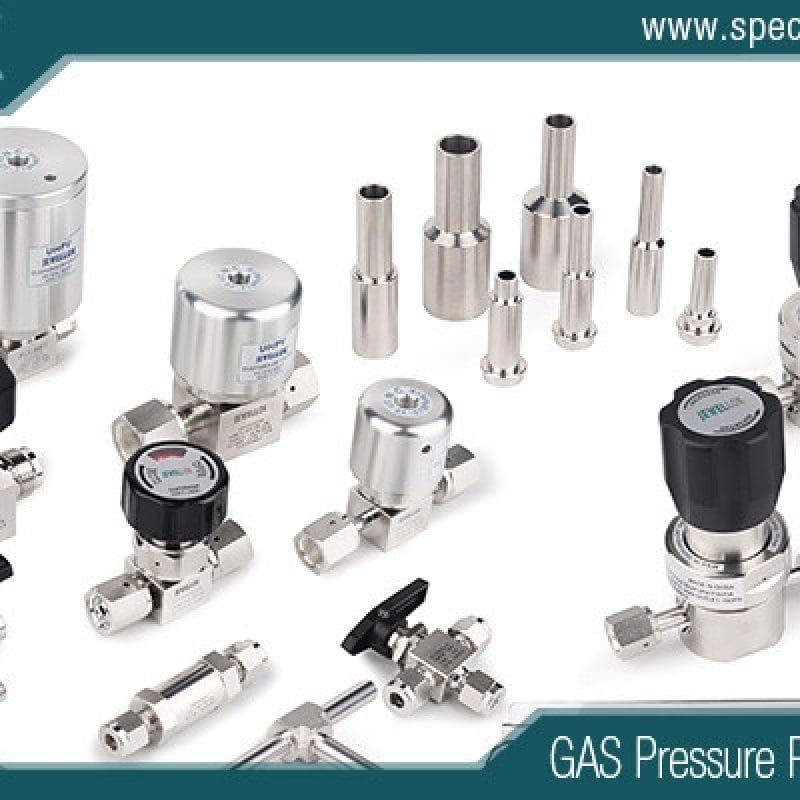

Criteri di selezione fondamentali per Regolatori SiH4 UHP
1. Materiali di costruzione: il fondamento della purezza e della compatibilità
Corpo e componenti interni:

Acciaio inossidabile 316L / 316L VIM-VAR: Questo è lo standard non negoziabile. L'acciaio inossidabile tipo 316L offre un'eccellente resistenza alla corrosione. Il processo di fusione a induzione sotto vuoto e rifusione ad arco sotto vuoto (VIM-VAR) è fondamentale per le applicazioni UHP. Riduce drasticamente le inclusioni non metalliche, le impurità gassose e migliora la struttura del grano, minimizzando il potenziale di generazione di particelle e degassamento superficiale.

Superfici interne elettrolucidate: tutte le superfici interne a contatto con il fluido devono essere elettrolucidate fino a ottenere una finitura liscia (tipicamente Ra < 10 µin). Ciò riduce la superficie, minimizza l'assorbimento/desorbimento di umidità e gas e rende la superficie più passiva e resistente alla corrosione.

Alternativa: Hastelloy C-276: Per le miscele di gas più aggressive o laddove la tensocorrosione indotta da cloruri rappresenti un problema, si può specificare l'Hastelloy C-276. Offre una resistenza alla corrosione superiore, ma a un costo maggiore.

Guarnizioni e diaframmi:

Diaframmi metallici (design con tenuta a diaframma): la caratteristica più importante per l'utilizzo con SiH4. A differenza dei regolatori con tenuta in elastomero, un diaframma metallico (tipicamente in acciaio inox 316L) isola completamente il gas di processo dalla camera della molla. Ciò elimina un'importante via di permeazione e perdita, contiene qualsiasi gas piroforico all'interno del percorso a contatto con il fluido interamente metallico e previene la contaminazione del lubrificante. Per il SiH4, un regolatore con diaframma metallico saldato è lo standard del settore e la scelta più sicura.

Guarnizioni in elastomero (secondarie): laddove si utilizzano elastomeri (ad esempio, per le guarnizioni della carrozzeria in alcuni modelli), Kalrez® (perfluoroelastomero/FFKM) o Chemraz® sono le uniche opzioni accettabili. Offrono un'eccezionale resistenza chimica e basse emissioni di gas. Il Viton® (FKM) non è generalmente raccomandato per il SiH4 puro a causa del potenziale degrado a lungo termine. L'etilene propilene (EPDM) e il Buna-N sono assolutamente inadatti.

2. Integrità delle perdite: la principale metrica di sicurezza
Tasso di perdita esterna: deve soddisfare o superare lo standard SEMI per i sistemi a gas. Il valore target è tipicamente < 1 x 10^-9 atm cc/sec He per tutte le connessioni esterne (uscita, porte del manometro, porte di spurgo). Questo viene verificato mediante test di tenuta con spettrometro di massa dell'elio (MSLD).

Tasso di perdita interna (perdita dalla sede): misura la perdita dall'ingresso ad alta pressione all'uscita a bassa pressione quando il regolatore è in posizione di "chiusura". Un'elevata perdita interna può causare un aumento di pressione a valle, un pericolo significativo. Le specifiche devono essere < 1 x 10^-9 atm cc/sec He.

Permeazione: Il design del diaframma metallico elimina intrinsecamente la permeazione attraverso un diaframma elastomerico, un fattore critico per la sicurezza e il mantenimento della purezza del gas.

3. Specifiche prestazionali e funzionali
Pressione nominale in ingresso: deve superare la pressione massima della bombola di alimentazione (ad esempio, 3000 psi / 207 bar).

Intervallo e controllo della pressione in uscita: Selezionare un intervallo appropriato per il proprio processo (ad esempio, 0-100 psi). La stabilità (< 0.5% del valore impostato) è fondamentale per ottenere risultati di processo costanti. Per una maggiore stabilità dell'erogazione, si consiglia di valutare l'utilizzo di regolatori a due stadi, soprattutto se il decadimento della pressione in ingresso (man mano che la bombola si svuota) rappresenta un problema per il processo.

Capacità di flusso (Cv): il regolatore deve fornire un flusso adeguato senza "blocchi" o cali di portata. Calcola la portata richiesta dal tuo sistema e assicurati che il valore Cv del regolatore sia sufficiente. Un dimensionamento eccessivo può causare instabilità del controllo a basse portate.

Manometro di pressione in uscita: deve essere di tipo UHP, a secco (senza olio), con tubo Bourdon in acciaio inossidabile e isolatore a membrana Kalrez® se si utilizza un manometro sigillato.

4. Caratteristiche di sicurezza e integrazione del sistema
Porte di spurgo e sfiato: le porte di spurgo integrate (tipicamente VCJ® da 1/4" o 1/8") sia sul lato di ingresso che su quello di uscita sono essenziali per la sostituzione sicura delle bombole e la manutenzione del sistema. Consentono lo spurgo efficace del corpo del regolatore con un gas inerte (N2) prima dell'apertura all'atmosfera.

Integrazione del filtro: alcuni regolatori UHP sono dotati di un filtro antiparticolato in metallo sinterizzato (ad esempio, 0.003 μm / 3 nanometri) all'ingresso. Questa soluzione è fortemente raccomandata per intrappolare eventuali particelle provenienti dalla bombola o a monte, proteggendo la sede del regolatore e il processo a valle.

Dispositivo di sicurezza per la sovrapressione: una valvola di sicurezza metallica non frammentabile (PRV) tarata in modo sicuro al di sotto della pressione massima di esercizio (MWP) del regolatore è un dispositivo di sicurezza fondamentale contro la sovrapressione derivante da eventi a monte o termici.

Pulizia e confezionamento per l'assistenza: il regolatore deve essere pulito, assemblato e confezionato in un contenitore di classe 100 (ISO 5) o superiore. Il confezionamento deve essere effettuato sottovuoto e sigillato in atmosfera di gas inerte (azoto) per preservarne la pulizia.

Il processo di selezione: una guida passo passo
Definizione dei requisiti applicativi: documentare i parametri di processo: pressione massima in ingresso, pressione e stabilità in uscita richieste, portata massima (Cv), composizione del gas (SiH4 puro o miscele come SiH4/PH3) e classe di purezza del gas richiesta (ad esempio, SEMI C3-Grado 6.0).

Definire le caratteristiche di sicurezza non negoziabili: per SiH4, questo elenco è breve ma assoluto:

Diaframma in metallo saldato 316L VIM-VAR.

Percorso bagnato interamente in metallo (o guarnizioni Kalrez® ove inevitabile).

Parti interne elettrolucidate.

Porte di spurgo integrate.

Dispositivo di scarico della pressione ad alte prestazioni.

Perdite certificate < 1 x 10^-9 atm cc/sec.

Valutare il produttore e il supporto tecnico:

Scegliete produttori affermati con una comprovata esperienza nella fornitura di gas pericolosi e UHP.

Richiede documentazione completa: certificazioni dei materiali (CofC), rapporti sui test di tenuta, rapporti di pulizia secondo IEST-STD-CC1246 e manuali OEM dettagliati.

Valutare il supporto tecnico locale e la capacità di assistenza per la ricertificazione e la riparazione.

Considera la compatibilità del sistema: assicurati che i collegamenti del regolatore (ad esempio, ingresso CGA-350, uscita VCJ® da 1/4" o 1/2") siano compatibili con il tuo armadio del gas e il pannello collettore. Pianifica l'integrazione con valvole di intercettazione a valle, filtri aggiuntivi e regolatori di flusso di massa.

Piano per la gestione del ciclo di vita:

Validazione iniziale: al ricevimento, verificare la documentazione e valutare la possibilità di ripetere il test di tenuta, se previsto dal protocollo.

Manutenzione preventiva: stabilire un programma di ricertificazione rigoroso (in genere annuale o secondo le raccomandazioni del produttore). Questo include lo smontaggio, la pulizia, la sostituzione delle parti di consumo (sedili), il test di tenuta e la verifica delle prestazioni.

Formazione: Assicurarsi che tutto il personale che gestisce i sistemi SiH4 sia formato sul funzionamento specifico del regolatore, sulle procedure di spurgo e sulla gestione delle emergenze.


Conclusione
La scelta del regolatore di gas SiH4 ad altissima purezza per silano rappresenta un'operazione di mitigazione del rischio di fondamentale importanza. Non sono ammessi compromessi. Privilegiando un design con diaframma metallico interamente saldato, realizzato in VIM-VAR 316L con superfici elettrolucidate, si affrontano i due pilastri fondamentali di sicurezza e purezza. A ciò si devono aggiungere rigorose validazioni delle prestazioni di tenuta, dispositivi di sicurezza integrati come porte di spurgo e valvole di riduzione della pressione, e un piano completo di gestione del ciclo di vita.

L'investimento iniziale in un regolatore UHP di alta qualità e correttamente specificato è insignificante rispetto al costo potenziale di un incidente, che si tratti di lesioni personali, distruzione di beni strumentali o perdita di un lotto di wafer di produzione. Nel mondo preciso della produzione di semiconduttori e materiali avanzati, il regolatore di gas è più di un semplice componente: è un garante sia dell'integrità del processo che della sicurezza del personale. Scegliete di conseguenza.

Per ulteriori informazioni su come scegliere i regolatori di gas SiH4 ad altissima purezza più adatti alle vostre esigenze, potete visitare il sito di Jewellok all'indirizzo https://www.specialtygasregulator.com/product-category/specialty-gas-cabinet/.
