Regolatori di pressione del gas ad altissima purezza per gas speciali industriali e gas medicali

Regolatori di pressione del gas ad altissima purezza per gas speciali industriali e gas medicali

Nel campo della gestione e distribuzione dei gas, i regolatori di pressione per gas ad altissima purezza (UHP) rappresentano componenti critici che garantiscono un'erogazione sicura, precisa e priva di contaminazioni. Questi dispositivi specializzati sono progettati per gestire gas con livelli di purezza superiori al 99.999% (grado 5.0) e spesso raggiungono il 99.9999% (grado 6.0) o superiori. Svolgono un ruolo fondamentale in settori industriali in cui anche tracce di impurità possono compromettere i processi, la qualità del prodotto o la salute umana. Questo articolo approfondisce gli aspetti tecnici dei regolatori di pressione per gas UHP, concentrandosi sulle loro applicazioni nei gas speciali industriali e nei gas medicali. Esploreremo la loro progettazione, funzionalità, materiali, tipologie, vantaggi e considerazioni per la selezione, fornendo una panoramica completa per ingegneri, tecnici e professionisti del settore.

I gas speciali industriali comprendono un'ampia gamma di formulazioni ad elevata purezza utilizzate nella produzione, nella ricerca e nella calibrazione, come quelle utilizzate nella fabbricazione di semiconduttori, nella sintesi chimica e nella strumentazione analitica. I gas medicali, invece, includono ossigeno, azoto, protossido di azoto e anidride carbonica, che devono rispettare rigorosi standard di purezza per garantire la sicurezza dei pazienti in ambito sanitario. I regolatori UHP sono indispensabili in entrambi i settori, poiché riducono le elevate pressioni delle bombole a livelli utilizzabili, mantenendo al contempo l'integrità del gas.




Valvola di riduzione della pressione a membrana in acciaio inossidabile 316l ad altissima purezza
Comprensione dei livelli di purezza del gas e necessità di regolatori UHP

La purezza del gas è classificata in base al numero di "nove" nella percentuale, che indica l'assenza di contaminanti. Ad esempio, il gas di grado 5.0 è puro al 99.999%, il che significa che le impurità sono limitate a 10 parti per milione (ppm), mentre il grado 6.0 le limita a 1 ppm. Nelle applicazioni a purezza ultra elevata, contaminanti come umidità, idrocarburi o particolato possono causare guasti catastrofici, come difetti nei microchip o reazioni avverse nelle terapie mediche.

I regolatori industriali standard, spesso realizzati in ottone forgiato con membrane in neoprene, sono sufficienti per gas di purezza inferiore, ma non soddisfano le esigenze UHP. Possono introdurre contaminanti attraverso degassamento, diffusione o degradazione del materiale. I regolatori UHP risolvono questi problemi integrando design avanzati che riducono al minimo il volume interno, eliminano gli spazi morti e utilizzano materiali non reattivi. Garantiscono resistenza alla diffusione, basse perdite (spesso testate per perdite di elio fino a 10-9 cc/sec) e facile pulizia, rendendoli ideali per gas tossici, infiammabili, corrosivi o ossidanti.



Progettazione e componenti dei regolatori UHP

In sostanza, i regolatori di pressione del gas UHP funzionano secondo il principio della riduzione della pressione attraverso un orifizio controllato e un meccanismo di feedback. Il gas ad alta pressione in ingresso (fino a 6000 psi o più) entra nell'ingresso, dove una valvola a fungo o una sede valvola modula il flusso in base alla richiesta a valle. Un diaframma rileva la pressione in uscita e regola la valvola di conseguenza, mantenendo un'uscita stabile.

I componenti chiave includono:

– Corpo e coperchio: in genere lavorati a macchina da barra anziché da fusione per evitare porosità e inclusioni che potrebbero ospitare contaminanti.

– Diaframma: i modelli con diaframma legato impediscono il contatto del gas con molle o filettature, riducendo la generazione di particelle. Materiali come l'acciaio inossidabile o l'Hastelloy offrono una resistenza alla corrosione superiore.

– Sedi e guarnizioni: elastomeri ad alta purezza o guarnizioni metallo-metallo riducono al minimo il degassamento. Il politetrafluoroetilene (PTFE) o il Kel-F sono comuni per la loro inerzia.

– Manometri e valvole: manometri integrati (ingresso 0-4000 psi, uscita 0-100 psi tipici) e valvole di spurgo opzionali per l'evacuazione del sistema.

– Collegamenti di ingresso/uscita: standardizzati come i raccordi CGA (Compressed Gas Association) per adattarsi ai tipi di gas, garantendo compatibilità e guarnizioni a tenuta stagna.

I modelli avanzati sono dotati di trattamenti superficiali, come l'elettrolucidatura, per ottenere medie di rugosità basse (Ra < 10 micropollici), prevenendo ulteriormente l'adesione delle particelle e la corrosione.



Tipi di regolatori UHP

I regolatori UHP sono classificati in base alla fase e all'applicazione:

– Regolatori monostadio : Questi regolatori riducono la pressione in un unico passaggio, adatti per applicazioni con pressioni di ingresso stabili o volumi di bombola ridotti. Sono compatti ed economici, ma possono presentare un calo di pressione (caduta di pressione in presenza di portate elevate). Ideali per regolatori di linea in installazioni fisse.

– Regolatori a due stadi: utilizzando una camera intermedia, forniscono un controllo preciso su un ampio intervallo di pressione di ingresso (ad esempio, da 3000 psi a bombola quasi vuota). Il primo stadio imposta una pressione intermedia fissa (circa 300-500 psi), mentre il secondo si adatta all'uscita desiderata. Questo design riduce al minimo gli effetti della pressione di alimentazione, garantendo un'erogazione costante, fondamentale per i processi di lunga durata.

– Regolatori a bombola vs. regolatori di linea: i regolatori a bombola si montano direttamente sulle bombole di gas, gestendo elevate pressioni di ingresso. I regolatori di linea sono destinati alle tubazioni a valle, spesso con pressioni nominali inferiori.

Le varianti speciali includono modelli ad alto flusso per sistemi di massa e regolatori al punto d'uso per un controllo preciso del punto finale.



Materiali e costruzione per durata e purezza

La selezione dei materiali è fondamentale nei regolatori UHP per resistere a gas corrosivi come acido cloridrico o silano, preservandone al contempo la purezza. I materiali più comuni includono:

– Acciaio inossidabile 316L: rifuso ad arco sotto vuoto (VAR) per una maggiore pulizia, offrendo un'eccellente resistenza alla corrosione puntiforme e alla corrosione sotto sforzo.

– Ottone: utilizzato per gas non corrosivi come azoto o argon, garantendo una buona lavorabilità e risparmi sui costi.

– Monel o Hastelloy: per ambienti altamente aggressivi, come i gas a base di fluoro.

Le tecniche di costruzione privilegiano superfici interne bagnate minime per ridurre i siti di adsorbimento. I regolatori vengono sottoposti a rigorosi test, tra cui il rilevamento delle perdite di elio e il conteggio delle particelle, per certificarne la conformità alla purezza.



Applicazioni nei gas speciali industriali

I gas speciali industriali, come silano, fosfina e arsina, sono essenziali nella produzione di semiconduttori per i processi di drogaggio e incisione. I regolatori UHP garantiscono che questi gas raggiungano gli utensili di fabbricazione senza contaminazione, prevenendo perdite di resa nella produzione di wafer. Nella produzione di celle fotovoltaiche, i regolatori controllano i gas inerti come l'argon per lo sputtering, mantenendo l'integrità del vuoto.

Nei laboratori di analisi, i regolatori forniscono i gas vettori per la gascromatografia (GC) e la spettrometria di massa (MS), dove le impurità potrebbero falsare i risultati. Le industrie chimiche li utilizzano per gli standard di calibrazione e il controllo delle reazioni, garantendo una stechiometria precisa. Ad esempio, nell'assemblaggio di componenti elettronici, i regolatori di azoto UHP prevengono l'ossidazione durante la saldatura.

Queste applicazioni richiedono regolatori con caratteristiche quali filtri integrati (fino a 0.003 micron) e basso volume morto per ridurre al minimo lo spreco di gas durante gli spurghi.



Applicazioni nei gas medicali

I gas medicali richiedono una purezza costante per salvaguardare la salute del paziente. I regolatori di ossigeno, ad esempio, devono fornire una purezza superiore al 99.5% a ventilatori e macchine per anestesia, privi di oli o particolato che potrebbero incendiarsi o causare infezioni. I regolatori di protossido di azoto e anidride carbonica supportano procedure chirurgiche e terapie respiratorie.

Nella produzione farmaceutica, i regolatori UHP gestiscono i gas per la sintesi dei farmaci e il riempimento sterile, in conformità con gli standard USP (Farmacopea degli Stati Uniti). Gli ospedali utilizzano sistemi centralizzati con regolatori di linea per distribuire i gas dai serbatoi di stoccaggio ai reparti, garantendo una pressione costante (in genere 50-55 psi per l'ossigeno).

Gli speciali regolatori di livello medicale incorporano rivestimenti antimicrobici e superfici facili da pulire per soddisfare i protocolli igienici. Nelle camere iperbariche o nelle sale di risonanza magnetica, gestiscono le miscele elio-ossigeno con precisione per evitare barotraumi.



Vantaggi e vantaggi

I regolatori UHP offrono diversi vantaggi rispetto ai modelli standard:

– Mantenimento della purezza: eliminando le fonti di contaminazione, prolungano la durata delle apparecchiature e migliorano l’affidabilità del processo.

– Miglioramenti della sicurezza: caratteristiche come dischi di rottura, valvole di sicurezza e diaframmi legati proteggono da sovrapressurizzazione e perdite, fondamentali per i gas pericolosi.

– Efficienza: i modelli a due stadi riducono il consumo di gas mantenendo pressioni stabili e abbassando i costi operativi.

– Versatilità: le configurazioni modulari consentono la personalizzazione delle portate (da 0.1 a 1000 slpm) e delle pressioni.

– Conformità: soddisfano standard quali ASTM, SEMI (Semiconductor Equipment and Materials International) e NFPA (National Fire Protection Association) per sicurezza e prestazioni.



Criteri di selezione

La scelta del regolatore UHP giusto implica la valutazione di:

– Tipo e purezza del gas: i gas corrosivi richiedono acciaio inossidabile; quelli ad alta purezza necessitano di diaframma legato.

– Requisiti di pressione e portata: adattare gli intervalli di ingresso/uscita e il Cv (coefficiente di portata) all'applicazione.

– Fattori ambientali: temperatura (tipicamente da -40°C a 150°C), vibrazioni e spazio di installazione.

– Certificazioni: garantire la conformità e la tracciabilità ISO 9001.

Si consiglia di consultare i produttori per le tabelle di compatibilità.



Manutenzione e considerazioni sulla sicurezza

La manutenzione ordinaria include ispezioni visive per individuare eventuali perdite, la calibrazione del manometro e la sostituzione della membrana ogni 1-2 anni. I protocolli di spurgo con gas inerti prevengono la contaminazione incrociata durante la sostituzione delle bombole.

Le pratiche di sicurezza impongono un'adeguata ventilazione, dispositivi di protezione individuale e formazione sui rischi derivanti dai gas. Valvole di arresto di emergenza e allarmi migliorano la resilienza del sistema.

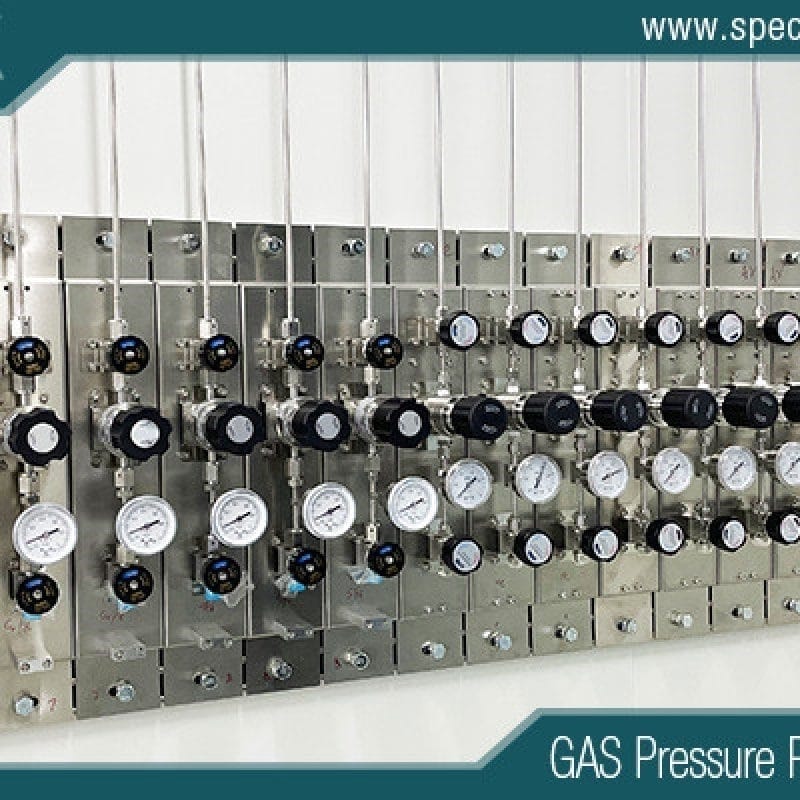

regolatori di pressione del gas ad altissima purezza
Conclusione

I regolatori di pressione per gas ad altissima purezza sono gli eroi non celebrati nella gestione di gas speciali industriali e medicali, collegando fonti ad alta pressione ad applicazioni sensibili con integrità senza compromessi. I loro design e materiali sofisticati consentono progressi nella tecnologia e nel settore sanitario, sottolineando l'importanza dell'ingegneria di precisione. Con l'evoluzione delle industrie verso livelli di purezza ed efficienza più elevati, questi regolatori continueranno ad adattarsi, garantendo un'erogazione del gas sicura e affidabile.

Per maggiori informazioni sui regolatori di pressione per gas ad altissima purezza, destinati a gas speciali industriali e medicali, potete visitare il sito di Jewellok all'indirizzo https://www.specialtygasregulator.com/product-category/ultra-high-purity-gas-regulators/.
