Un sistema di distribuzione dei gas di laboratorio è un'infrastruttura critica progettata per fornire in sicurezza azoto, ossigeno, idrogeno e gas speciali da bombole, fonti di gas sfuso o impianti centralizzati agli strumenti di laboratorio e alle apparecchiature di processo. A differenza delle normali tubazioni per aria compressa, i sistemi di distribuzione dei gas di laboratorio devono essere progettati in base alle proprietà del gas, alla purezza richiesta, alla pressione, alla portata, alla compatibilità e ai requisiti di sicurezza.

I moderni laboratori di ricerca farmaceutica, analisi chimica, biotecnologia, sviluppo di semiconduttori, università, ospedali e centri di ricerca e sviluppo industriale necessitano sempre più di sistemi di distribuzione del gas affidabili per applicazioni quali cromatografia, spettrometria di massa, spettroscopia, lavorazione di semiconduttori, inertizzazione, saldatura, coltura cellulare e analisi di laboratorio.

Un sistema progettato correttamente garantisce una pressione del gas stabile, riduce al minimo la contaminazione, limita la movimentazione delle bombole e migliora la sicurezza operativa. Questo articolo illustra la progettazione, i componenti, l'installazione e le considerazioni di sicurezza relative ai sistemi di distribuzione di gas da laboratorio per azoto, ossigeno, idrogeno e gas speciali.


Che cos'è un sistema di distribuzione del gas da laboratorio?
Un sistema di distribuzione del gas di laboratorio collega una fonte di gas a molteplici punti di utilizzo attraverso una rete controllata di tubazioni, valvole, regolatori, collettori, dispositivi di monitoraggio e raccordi di uscita.

Un sistema tipico è costituito da:

Bombole di gas o stoccaggio di gas sfuso
Collettori per bombole di gas
Sistemi di cambio automatico o semiautomatico
Regolatori di pressione
Armadi a gas
Tubazioni di distribuzione del gas
Valvole di isolamento
Manometri e trasmettitori di pressione
Prese del gas e regolatori di pressione al punto di utilizzo
Sistemi di rilevamento e allarme gas
Sistemi di ventilazione e scarico
La configurazione dipende dal numero di gas, dal consumo di gas, dalla purezza richiesta, dalla pressione di esercizio, dalla disposizione del laboratorio e dalle norme di sicurezza applicabili.

Per un piccolo laboratorio, le bombole individuali con regolatori locali possono essere sufficienti. Per i laboratori con più strumenti o con un elevato consumo di gas, un sistema centralizzato di distribuzione del gas può garantire una maggiore stabilità della pressione, una più facile sostituzione delle bombole e una gestione del gas più efficiente.

Sistema di distribuzione dell'azoto gassoso in laboratorio
L'azoto è uno dei gas più comunemente utilizzati nei laboratori. Trova ampio impiego nell'inertizzazione, nella preparazione dei campioni, nella cromatografia, nell'evaporazione, nelle camere a guanti, nei processi di produzione dei semiconduttori e negli strumenti analitici.

Un sistema di distribuzione dell'azoto generalmente comprende un collettore di bombole di azoto o una fonte di azoto sfuso, un sistema di regolazione primaria della pressione, tubazioni di distribuzione, valvole di intercettazione e regolatori di pressione per il punto di utilizzo.

L'azoto è chimicamente inerte in condizioni di laboratorio normali, ma se rilasciato in un ambiente chiuso può creare un'atmosfera povera di ossigeno. Pertanto, nei laboratori che utilizzano quantità significative di azoto, è opportuno considerare la ventilazione e il monitoraggio della carenza di ossigeno.

Per applicazioni ad alta purezza, il sistema di tubazioni deve ridurre al minimo i tratti morti, la generazione di particelle, la contaminazione da umidità e i punti di connessione non necessari. Quando è richiesto azoto ad altissima purezza, si può optare per tubi in acciaio inossidabile, in particolare tubi elettrolucidati o trattati internamente.

Anche la stabilità della pressione è importante. Gli strumenti analitici possono essere sensibili alle fluttuazioni della pressione di alimentazione del gas, pertanto i regolatori devono essere dimensionati correttamente in base alla pressione di ingresso, alla pressione di uscita, alla portata e ai requisiti dell'applicazione.

Sistema di distribuzione dell'ossigeno in laboratorio
L'ossigeno è comunemente utilizzato nella ricerca medica, negli esperimenti di combustione, nelle colture cellulari, nelle analisi di laboratorio e nella ricerca industriale specializzata.

Poiché l'ossigeno alimenta la combustione, i sistemi di distribuzione dell'ossigeno richiedono controlli di compatibilità dei materiali e di pulizia più rigorosi rispetto ai normali sistemi a gas inerte.

È vietato introdurre olio, grasso e altri contaminanti combustibili nell'impianto a ossigeno. I componenti devono essere puliti e preparati in modo appropriato per l'utilizzo con ossigeno e i materiali devono essere compatibili con la pressione e le condizioni di esercizio previste.

Un sistema di distribuzione dell'ossigeno può includere:

bombole di ossigeno o fornitura di ossigeno sfuso
Collettore compatibile con l'ossigeno
Regolatore di pressione primario
Tubazioni di distribuzione in acciaio inossidabile
Valvole di isolamento
Monitoraggio della pressione
Regolatori di punto d'uso
Punti di erogazione di ossigeno adeguati
Il sistema deve inoltre essere progettato per prevenire la contaminazione incrociata accidentale con gas incompatibili. Un'etichettatura chiara e un'identificazione standardizzata dei gas sono essenziali in tutto il laboratorio.

Sistema di distribuzione dell'idrogeno gassoso in laboratorio
L'idrogeno richiede particolare attenzione perché è altamente infiammabile e presenta un ampio intervallo di infiammabilità nell'aria. I sistemi di idrogeno da laboratorio richiedono pertanto un'attenta progettazione, ventilazione, prevenzione delle perdite, rilevamento dei gas e isolamento di emergenza.

L'idrogeno può essere utilizzato nella gascromatografia, nella sintesi chimica, nella ricerca sui materiali, nella ricerca sulle celle a combustibile, nei trattamenti termici e in altri processi di laboratorio.

Un sistema di distribuzione dell'idrogeno in genere comprende:

Collettore della bombola di idrogeno
Regolatore di pressione compatibile con l'idrogeno
valvole ad alta integrità
Tubi in acciaio inossidabile
Apparecchiature per il rilevamento del gas
Valvola di intercettazione di emergenza
Sistema di ventilazione
Regolazione della pressione nel punto di utilizzo
I collegamenti devono essere progettati in modo da ridurre al minimo le potenziali vie di perdita. L'utilizzo dell'idrogeno richiede particolare attenzione a raccordi, giunti dei tubi, valvole, regolatori e collegamenti flessibili.

Qualora l'idrogeno venga immagazzinato o distribuito in ambienti chiusi, il laboratorio deve essere dotato di un'adeguata ventilazione e di un sistema di rilevamento dell'idrogeno, in base alla valutazione del rischio e alle normative locali applicabili.

I sistemi di arresto automatico di emergenza possono essere integrati anche in impianti di maggiori dimensioni. Se un rilevatore di gas individua una concentrazione pericolosa, il sistema può essere progettato per interrompere l'erogazione e attivare gli allarmi in base alla strategia di sicurezza dell'impianto.

Sistema di distribuzione di gas speciali
I gas speciali includono gas ad elevata purezza, tossici, corrosivi, reattivi, infiammabili, ossidanti e di calibrazione. Esempi includono elio, argon, anidride carbonica, ammoniaca, silano, esafluoruro di zolfo, gas contenenti cloro e varie miscele di gas di calibrazione.

I requisiti di progettazione per i gas speciali dipendono fortemente dalle proprietà specifiche del gas.

Ad esempio, i gas corrosivi possono richiedere materiali resistenti alla corrosione e sistemi di aspirazione specializzati. I gas tossici possono richiedere armadi per gas, sistemi di arresto automatico, rilevamento delle perdite e ventilazione di aspirazione dedicata. I gas ad elevata purezza richiedono il controllo della contaminazione lungo l'intero percorso di distribuzione.

Un sistema di distribuzione del gas speciale può quindi includere un armadio del gas dedicato con:

Fermo cilindro
Regolazione automatica o semiautomatica della pressione
Valvole pneumatiche o azionate elettricamente
Monitoraggio della pressione
interfaccia di rilevamento del gas
Arresto di emergenza
Collegamento dello scarico
Interfaccia di allarme
Per i gas particolarmente pericolosi, la fonte di gas può essere installata all'interno di un armadio ventilato anziché essere esposta direttamente all'interno del laboratorio.

Componenti chiave di un sistema di distribuzione del gas di laboratorio
1. Collettore del gas
Un collettore del gas collega una o più bombole al sistema di distribuzione. Un collettore manuale richiede l'intervento di un operatore per commutare le bombole, mentre un collettore di commutazione automatico può passare da una batteria primaria vuota a una batteria di riserva con interruzioni minime.

I sistemi di commutazione automatica sono particolarmente utili per i laboratori in cui è fondamentale un'erogazione continua di gas.

2. Regolatori di pressione
I regolatori di pressione riducono la pressione del cilindro o della massa di alimentazione a una pressione controllata a valle.

L'organismo di regolamentazione deve essere selezionato in base a:

Pressione massima in ingresso
Pressione di uscita richiesta
Tipo di gas
Portata
La temperatura
Pulizia richiesta
Compatibilità dei materiali
Per applicazioni di laboratorio ad alta purezza, si possono preferire regolatori in acciaio inossidabile con un adeguato trattamento superficiale interno.

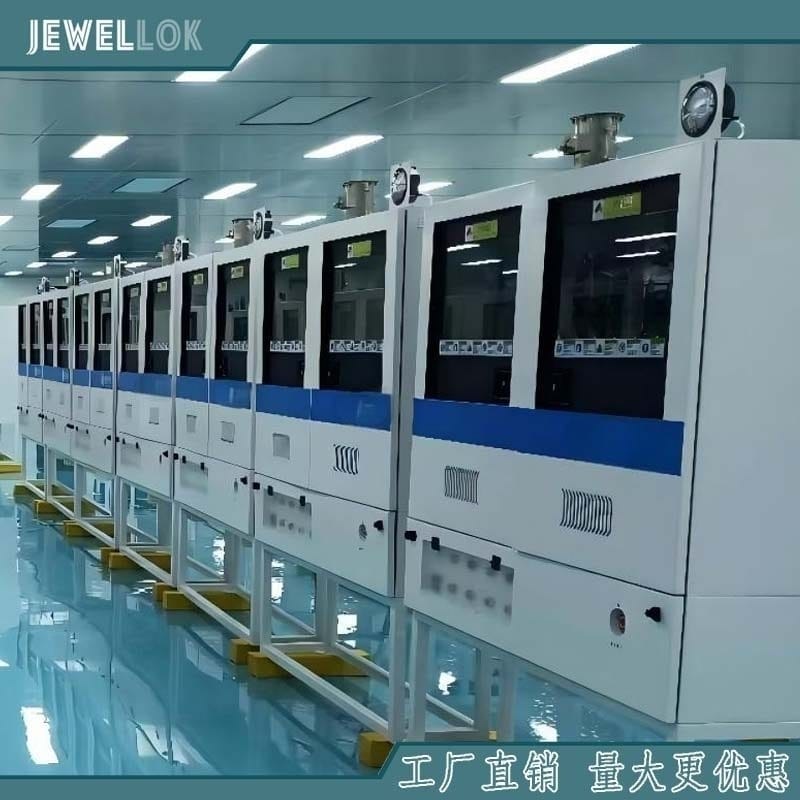

3. Armadi a gas
Gli armadi per gas forniscono un ambiente controllato per le bombole di gas pericolosi o speciali. Possono includere sistemi di ventilazione, rilevamento del gas, valvole automatiche, monitoraggio della pressione e funzioni di arresto di emergenza.

Gli armadi per gas sono particolarmente importanti per i gas tossici, corrosivi, piroforici e altamente reattivi.

4. Tubazioni e condotte di distribuzione
Il materiale delle tubazioni deve essere compatibile con il gas e con le condizioni operative.

I materiali più comuni includono acciaio inossidabile, rame, PTFE e altri materiali speciali. I tubi in acciaio inossidabile sono ampiamente utilizzati per la distribuzione di gas ad alta purezza grazie alla loro resistenza, pulizia e resistenza alla corrosione.

La finitura della superficie interna diventa sempre più importante con l'aumentare dei requisiti di purezza del gas.

5. Regolatori e valvole per punto d'uso
I regolatori di pressione a punto d'uso consentono la regolazione finale della pressione in prossimità degli strumenti di laboratorio. Le valvole di intercettazione permettono di interrompere l'erogazione del gas a singole apparecchiature o zone di laboratorio senza interrompere l'intera rete del gas.

Progettazione di un sistema di distribuzione di gas ad alta purezza per laboratorio.
La distribuzione di gas ad elevata purezza richiede ben più della semplice installazione di tubi puliti. È necessario considerare l'intero percorso del gas, dalla valvola della bombola al collegamento finale con lo strumento.

I fattori di progettazione importanti includono:

Riduzione del volume morto: un volume morto eccessivo può aumentare la contaminazione e rendere meno efficace lo spurgo del sistema.

Prevenzione delle perdite: raccordi di alta qualità e connessioni installate correttamente sono essenziali per mantenere l'integrità del sistema.

Finitura superficiale: le superfici interne dei tubi devono essere selezionate in base alla purezza del gas richiesta.

Compatibilità dei materiali: ogni componente che entra in contatto con il gas deve essere compatibile con la composizione chimica del gas.

Controllo della pressione: i regolatori e le valvole devono mantenere condizioni operative stabili alla portata richiesta.

Pulizia: Procedure di pulizia adeguate possono ridurre l'umidità, l'ossigeno e altri contaminanti prima del funzionamento dell'apparecchiatura.

Per applicazioni nel settore dei semiconduttori, farmaceutico, analitico e in altri settori che richiedono un'elevatissima purezza, è possibile utilizzare tubi in acciaio inossidabile saldati orbitalmente per ridurre i potenziali punti di contaminazione e di perdita.

Installazione del sistema di distribuzione del gas in laboratorio
L'installazione dovrebbe iniziare con una valutazione dettagliata del consumo di gas del laboratorio, dell'ubicazione delle apparecchiature, dei requisiti di stoccaggio delle bombole e dei rischi per la sicurezza.

Il processo di ingegneria generalmente comprende:

Identificare tutti i gas necessari.
Determinare i requisiti di purezza e consumo del gas.
Calcolare le pressioni di ingresso e di uscita richieste.
Selezionare la fonte del gas e la configurazione del collettore.
Selezionare regolatori, valvole e tubi compatibili.
Progettare lo schema di distribuzione.
Installare armadietti per il gas dove necessario.
Installare sistemi di rilevamento e allarme gas.
Eseguire test di pressione e di tenuta.
Prima della messa in funzione, spurgare il sistema.
Etichettare tutte le tubature e le uscite.
Definire le procedure di ispezione e manutenzione.
Le condutture del gas devono essere chiaramente identificate per evitare il collegamento accidentale delle apparecchiature di laboratorio alla fonte di gas sbagliata.

Considerazioni sulla sicurezza
La sicurezza è un aspetto fondamentale nella progettazione degli impianti di gas da laboratorio.

I rischi principali variano a seconda del tipo di gas:

Tipo di gas Considerazioni principali
Azoto Rischi legati alla carenza di ossigeno e alla pressione
Oxygen Accelerazione della combustione e pulizia del materiale
Idrogeno Infiammabilità, perdite, rischio di accensione
Gas tossici Esposizione e perdite
Gas corrosivi Compatibilità dei materiali ed esposizione a sostanze chimiche
Gas piroforici Accensione e isolamento di emergenza
Gas ad alta purezza Contaminazione e affidabilità del processo
Le bombole di gas devono essere fissate in modo sicuro e le aree di stoccaggio devono essere adeguatamente ventilate. Le valvole di intercettazione di emergenza devono essere accessibili e chiaramente segnalate.

Il sistema di rilevamento dei gas deve essere scelto in base alle proprietà e alle quantità dei gas utilizzati. I sistemi di rilevamento possono essere collegati ad allarmi acustici e visivi e, se necessario, a sistemi di isolamento automatico.

Come scegliere un fornitore di sistemi di distribuzione di gas da laboratorio
La scelta del fornitore giusto è importante perché i sistemi di distribuzione dei gas da laboratorio spesso richiedono personalizzazioni.

Un fornitore qualificato dovrebbe essere in grado di fornire:

Ingegneria dei collettori di gas
Soluzioni per la regolazione della pressione
Pannelli per gas ad alta purezza
Armadi a gas
Sistemi speciali per la gestione dei gas
Tubi e raccordi in acciaio inossidabile
Sistemi di cambio automatico
Integrazione del rilevamento del gas
Test di pressione e perdite
Supporto alla messa in servizio del sistema
Il fornitore dovrebbe inoltre comprendere la differenza tra i gas da laboratorio di uso comune e i gas ad alta purezza o pericolosi.

Per i laboratori che utilizzano contemporaneamente azoto, ossigeno, idrogeno e gas speciali, una soluzione integrata per la distribuzione dei gas può semplificare la gestione del sistema e migliorare il controllo operativo.


Conclusione
Un sistema di distribuzione dei gas di laboratorio, progettato correttamente per azoto, ossigeno, idrogeno e gas speciali, garantisce un'erogazione controllata, affidabile e sicura dei gas dalla fonte alle apparecchiature di laboratorio.

Le considerazioni progettuali più importanti includono le proprietà del gas, i requisiti di purezza, la pressione e la portata, la compatibilità dei materiali, la prevenzione delle perdite, la ventilazione, il rilevamento dei gas, l'isolamento di emergenza e la manutenzione.

Per i gas standard come azoto e ossigeno, il sistema può essere relativamente semplice. L'idrogeno e i gas speciali richiedono controlli ingegneristici aggiuntivi a causa della loro infiammabilità, tossicità, corrosività, reattività o requisiti di purezza.

Combinando collettori, regolatori, valvole, armadi per gas, tubazioni di distribuzione, sistemi di monitoraggio e controlli a punto d'uso adeguati, i laboratori possono realizzare un'infrastruttura del gas in grado di supportare strumenti analitici, apparecchiature di ricerca, processi pilota e applicazioni di produzione avanzate.

Un sistema di distribuzione del gas professionale per laboratori dovrebbe essere progettato tenendo conto delle specifiche proprietà del gas, dei requisiti delle apparecchiature, della disposizione del laboratorio, delle normative applicabili e della valutazione del rischio, piuttosto che utilizzare una configurazione standard.

Per maggiori informazioni sui sistemi di distribuzione di gas da laboratorio per azoto, ossigeno, idrogeno e gas speciali, potete visitare il sito web di Jewellok all'indirizzo https://www.jewellok.com/.
