I laboratori moderni si affidano sempre più a gas ad alta purezza e speciali per strumenti analitici, apparecchiature di ricerca, sistemi di test e processi sperimentali. Gas come azoto, argon, elio, idrogeno, ossigeno, anidride carbonica e miscele di gas speciali devono essere erogati con pressione stabile, purezza costante e controllo affidabile del flusso. Un sistema centralizzato di distribuzione dei gas di laboratorio offre una soluzione ingegnerizzata, distribuendo i gas da una fonte centrale controllata a molteplici punti di utilizzo del laboratorio.

Rispetto alle singole bombole di gas collegate direttamente agli strumenti di laboratorio, un sistema centralizzato di distribuzione del gas può migliorare la gestione del gas, ridurre la movimentazione delle bombole, semplificare la manutenzione e fornire un maggiore controllo sulla pressione e sulla qualità del gas. Per i laboratori con più strumenti o con un elevato consumo di gas, la distribuzione centralizzata del gas risulta particolarmente vantaggiosa.


Che cos'è un sistema centralizzato di erogazione di gas per laboratorio?
Un sistema centralizzato di distribuzione dei gas di laboratorio è una rete progettata per trasportare i gas da una fonte centrale a molteplici punti di utilizzo all'interno di un laboratorio o di un centro di ricerca.

Il sistema è tipicamente costituito da bombole di gas o fonti di gas sfuso, collettori per bombole, sistemi di commutazione automatici o semiautomatici, regolatori di pressione, condotte di distribuzione del gas, valvole di intercettazione, pannelli di controllo della pressione, componenti di filtrazione, dispositivi di monitoraggio e punti di erogazione del gas.

Il processo base di consegna del gas è il seguente:

Fonte del gas → Collettore → Regolazione della pressione → Condotta di distribuzione → Controllo al punto di utilizzo → Apparecchiature di laboratorio

A seconda delle esigenze del laboratorio, il sistema può supportare simultaneamente diversi tipi di gas. Ciascun gas viene normalmente fornito tramite una linea di distribuzione indipendente per prevenire la contaminazione incrociata e mantenere la purezza del gas.

Un sistema centralizzato ben progettato non è semplicemente un insieme di tubi e regolatori. Si tratta di un sistema integrato di gestione del gas, progettato tenendo conto delle proprietà del gas, della purezza richiesta, della pressione, della portata, della disposizione del laboratorio, dei requisiti di sicurezza e delle specifiche delle apparecchiature.

Perché i laboratori necessitano di una distribuzione centralizzata del gas
Nei laboratori spesso si utilizzano contemporaneamente diversi strumenti analitici. Cromatografi a gas, spettrometri di massa, sistemi ICP, apparecchiature per la ricerca sui semiconduttori, camere a guanti, sistemi a vuoto, apparecchiature per test ambientali e altri strumenti possono richiedere un'alimentazione continua di gas.

L'utilizzo di bombole individuali per ogni strumento può comportare diverse problematiche operative. Il personale di laboratorio deve sostituire frequentemente le bombole, monitorare il gas residuo, gestire i diversi tipi di connessioni e occuparsi di più regolatori. Anche la movimentazione delle bombole può creare ulteriori problemi di sicurezza e logistici.

Un sistema centralizzato di fornitura di gas per laboratori consolida le fonti di gas in un'area di approvvigionamento designata e distribuisce il gas attraverso condotte appositamente progettate.

I principali vantaggi includono:

Pressione e flusso del gas stabili
Riduzione della manipolazione dei cilindri all'interno dei laboratori.
Miglioramento della continuità della fornitura di gas
Monitoraggio e controllo centralizzati
Sostituzione semplificata del cilindro
Riduzione del rischio di errori di connessione.
Migliore utilizzo delle fonti di gas
Espansione del sistema più semplice
Organizzazione migliorata del laboratorio
Compatibilità con applicazioni che richiedono gas ad elevata purezza
Per i laboratori che utilizzano costose apparecchiature analitiche, una fornitura stabile di gas può contribuire a mantenere costanti le condizioni sperimentali e le prestazioni degli strumenti.

Componenti principali di un sistema di erogazione di gas da laboratorio
1. Fonte del gas e collettore della bombola
La fonte di gas può essere costituita da singole bombole, pacchi di bombole, dewar o sistemi di stoccaggio alla rinfusa. Per i gas ad alta purezza e speciali, l'attacco alla fonte deve essere compatibile con il tipo di gas e le specifiche della valvola della bombola.

Un collettore per bombole collega più bombole al sistema di alimentazione del gas. A seconda dell'applicazione, i laboratori possono utilizzare collettori di commutazione manuali, semiautomatici o completamente automatici.

Un collettore di commutazione automatico consente di passare da una batteria di bombole vuote o a bassa pressione a una batteria di riserva senza interrompere l'erogazione di gas a valle. Ciò risulta particolarmente utile per gli strumenti che richiedono una disponibilità continua di gas.

2. Regolatori di pressione
La regolazione della pressione è una delle funzioni più importanti di un sistema centralizzato di distribuzione del gas.

Le bombole di gas possono contenere pressioni molto elevate, mentre gli strumenti di laboratorio richiedono in genere una pressione di esercizio molto più bassa e stabile. Un regolatore di alta qualità riduce la pressione della fonte a una pressione controllata a valle.

Per applicazioni ad alta purezza, i regolatori devono essere selezionati in base a:

Compatibilità con i gas
Pressione di ingresso
Pressione in uscita
Requisiti di flusso
Materiali bagnati
Volume interno
Prestazioni di tenuta
Purezza del gas richiesta
Per applicazioni che richiedono una purezza elevatissima, i regolatori realizzati in acciaio inossidabile di alta qualità e progettati con un basso volume morto interno possono contribuire a minimizzare la contaminazione e l'adsorbimento.

3. Gasdotto di distribuzione del gas
Il gasdotto di distribuzione trasporta il gas dalla fonte centrale ai singoli punti di utilizzo nei laboratori.

La scelta del materiale dipende dal tipo di gas, dai requisiti di purezza, dalla pressione, dalla temperatura e dall'applicazione. I tubi in acciaio inossidabile sono ampiamente utilizzati per la distribuzione di gas ad alta purezza perché offrono una buona resistenza meccanica, resistenza alla corrosione e superfici interne pulite.

Per applicazioni esigenti, i tubi possono essere lucidati internamente, puliti, passivati ​​e assemblati mediante saldatura orbitale o altri metodi di giunzione ad alta integrità.

La progettazione delle condotte dovrebbe ridurre al minimo i tratti morti non necessari, le curve strette e le fonti di contaminazione. Un percorso adeguato contribuisce inoltre a semplificare la manutenzione e le future espansioni.

4. Valvole e componenti di isolamento
Le valvole di isolamento consentono di interrompere l'erogazione del gas in sezioni per la manutenzione senza necessariamente compromettere l'intero laboratorio.

Nei sistemi a gas ad elevata purezza, le valvole a membrana sono spesso la scelta ideale, poiché la loro progettazione consente di ridurre al minimo la contaminazione e di garantire una tenuta affidabile. A seconda delle esigenze del sistema, possono essere utilizzate anche valvole a sfera, valvole a spillo, valvole di ritegno e altri componenti specializzati.

Nella scelta della valvola è necessario tenere conto della compatibilità con i gas, della pressione di esercizio, della temperatura, del tipo di connessione, dei requisiti di tenuta e della pulizia richiesta.

5. Pannelli di controllo del gas per il punto di utilizzo
Un pannello di controllo del gas a punto d'uso fornisce il controllo locale della pressione e l'isolamento del gas in prossimità delle apparecchiature di laboratorio.

I componenti tipici possono includere un regolatore di pressione, un manometro, una valvola di intercettazione, un dispositivo di sicurezza, un filtro e un raccordo di uscita.

Il pannello di controllo per punto d'uso consente agli operatori di regolare o monitorare la pressione del gas senza dover accedere all'area centrale di alimentazione del gas. Per i laboratori con strumenti diversi che richiedono pressioni di esercizio differenti, la regolazione individuale per punto d'uso offre maggiore flessibilità.

Requisiti per la fornitura di gas ad alta purezza
I gas ad elevata purezza e i gas speciali richiedono una progettazione del sistema più rigorosa rispetto alla distribuzione di gas industriali generici.

Anche quando il gas di partenza ha una purezza estremamente elevata, la contaminazione può verificarsi durante il trasporto a causa di tubi, valvole, regolatori, raccordi o connessioni non idonei.

Le fonti di contaminazione più comuni includono:

Umidità
Oxygen
idrocarburi
Particelle
Gas di processo residui
Elastomeri di scarsa qualità
Componenti puliti in modo inadeguato
Esposizione atmosferica durante l'installazione
Pertanto, i sistemi a gas ad alta purezza dovrebbero utilizzare materiali e componenti specificamente selezionati per l'impiego con gas pulito.

Le condizioni delle superfici interne sono particolarmente importanti. Superfici interne lisce e trattate correttamente riducono l'accumulo e l'adsorbimento di particelle. I componenti devono inoltre essere puliti e imballati accuratamente prima dell'installazione.

Per applicazioni che richiedono una purezza elevatissima, la saldatura orbitale e le connessioni metallo-metallo ad alta integrità possono ridurre i potenziali punti di perdita e contaminazione.

Distribuzione di gas speciali
I gas speciali possono includere gas tossici, corrosivi, infiammabili, ossidanti, reattivi o altamente sensibili. Questi gas richiedono ulteriori considerazioni ingegneristiche.

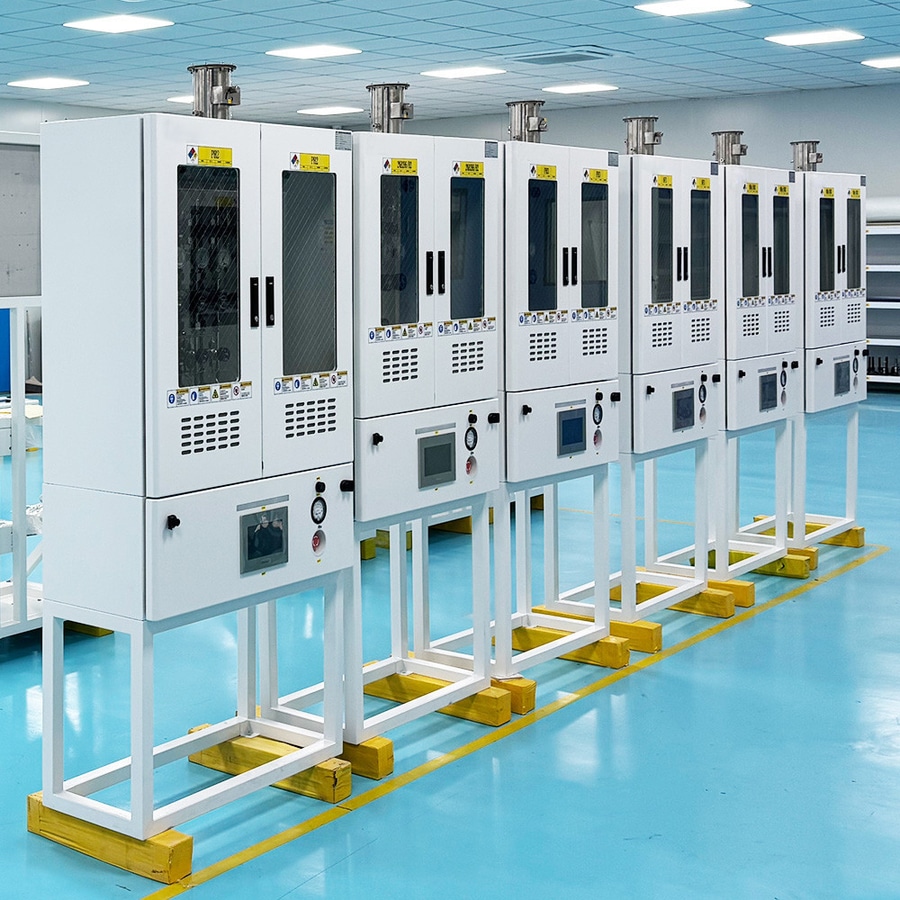

Ad esempio, i gas tossici possono richiedere armadi di contenimento, sistemi di arresto automatico, rilevamento delle perdite, ventilazione forzata e sistemi di risposta alle emergenze. I gas corrosivi richiedono materiali compatibili e una costruzione adeguata di valvole e regolatori.

I gas infiammabili richiedono un'adeguata ventilazione, il controllo delle fonti di innesco, la protezione dalla sovrapressione e, ove necessario, il rilevamento dei gas.

Il sistema centralizzato di distribuzione del gas dovrebbe pertanto essere progettato in base alle proprietà specifiche di ciascun gas, anziché utilizzare un'unica configurazione standardizzata per ogni applicazione.

Controllo della pressione e stabilità del gas
Una pressione stabile è essenziale per molti strumenti di laboratorio.

Le fluttuazioni di pressione possono influenzare le misurazioni analitiche, le condizioni di processo e il funzionamento degli strumenti. Un sistema centralizzato dovrebbe pertanto mantenere livelli di pressione adeguati a monte e a valle.

Un'architettura tipica può prevedere una riduzione di pressione a due stadi. Il primo stadio riduce la pressione del cilindro a una pressione di distribuzione intermedia, mentre il secondo stadio fornisce un controllo preciso della pressione in prossimità del punto di utilizzo.

Questa configurazione può migliorare la stabilità della pressione, in particolare quando più strumenti consumano gas contemporaneamente.

Anche i requisiti di portata devono essere calcolati con attenzione. Tubi o regolatori sottodimensionati possono causare cadute di pressione eccessive, mentre componenti sovradimensionati possono aumentare i costi del sistema e il volume interno.

Monitoraggio della purezza del gas e sicurezza
Un moderno sistema centralizzato di erogazione di gas da laboratorio può integrare funzioni di monitoraggio e allarme.

I sensori di pressione possono monitorare la pressione di alimentazione e distribuzione, mentre i rilevatori di gas possono identificare perdite pericolose. Gli allarmi automatici possono avvisare il personale di laboratorio quando la pressione del gas scende al di sotto di un livello predefinito o quando viene rilevata una concentrazione di gas pericolosa.

A seconda dell'applicazione, il sistema di controllo può monitorare:

Pressione della bombola
Pressione del collettore
Pressione di distribuzione
Flusso di gas
perdita di gas
Concentrazione di gas
stato di cambio
Stato della valvola
Condizioni di allarme
Per i sistemi di laboratorio critici, il monitoraggio può essere integrato in un sistema di gestione degli edifici o in una piattaforma centralizzata di controllo degli impianti.

Progettazione di un sistema centralizzato di erogazione di gas per laboratorio.
La progettazione del sistema dovrebbe iniziare con una valutazione dettagliata dei requisiti di laboratorio.

Gli ingegneri devono determinare i gas necessari, i gradi di purezza, le pressioni di alimentazione, le pressioni di esercizio, le portate, il numero di punti di utilizzo, le distanze delle condotte e le future esigenze di espansione.

Un tipico processo di progettazione comprende:

Fase 1: Identificare il fabbisogno di gas

Determinare tutti i gas necessari per gli strumenti e i processi di laboratorio.

Fase 2: Definire la purezza del gas

Stabilire se l'applicazione richiede gas di grado industriale, ad alta purezza, ad altissima purezza o speciali.

Fase 3: Calcolare la portata e la pressione

Determinare il consumo di picco e quello normale per ciascun gas e calcolare le perdite di pressione previste.

Passaggio 4: selezionare i materiali

Scegliere tubi, valvole, regolatori, raccordi, filtri e guarnizioni adatti in base alla compatibilità del gas e ai requisiti di pulizia.

Fase 5: Progettazione della rete di distribuzione

Sviluppare tracciati per le condotte che riducano al minimo i collegamenti non necessari e garantiscano un accesso agevole per la manutenzione.

Fase 6: Integrare i sistemi di sicurezza

Si tenga conto delle valvole di sfogo della pressione, dei dispositivi di arresto di emergenza, dei sistemi di rilevamento del gas, della ventilazione, degli allarmi e di altre misure di sicurezza applicabili.

Fase 7: Test e messa in servizio

Il sistema completato deve essere sottoposto a prove di pressione, prove di tenuta, pulizia, spurgo e collaudo appropriati prima di essere messo in servizio.

Applicazioni dei sistemi centralizzati di gas di laboratorio
I sistemi centralizzati di distribuzione del gas sono utilizzati in una vasta gamma di settori industriali e ambienti di ricerca.

Laboratori di analisi
La gascromatografia, la spettrometria di massa, l'assorbimento atomico, l'ICP e altri strumenti analitici possono richiedere gas vettori, gas di calibrazione o gas di supporto.

Laboratori farmaceutici e biotecnologici
Azoto, anidride carbonica, ossigeno e altri gas possono essere utilizzati nella coltura cellulare, nella fermentazione, nei test analitici, nello sviluppo farmaceutico e nelle applicazioni in atmosfera controllata.

Ricerca sui semiconduttori e sulla produzione avanzata
I gas ad elevata purezza e speciali sono fondamentali per lo sviluppo di processi, la ricerca sulla deposizione, gli esperimenti di incisione e la caratterizzazione dei materiali. Queste applicazioni richiedono un controllo particolarmente rigoroso della contaminazione e della purezza del gas.

Università e enti di ricerca
I sistemi centralizzati consentono a più laboratori e gruppi di ricerca di condividere un'infrastruttura di gas controllata, mantenendo al contempo un controllo indipendente della pressione nel punto di utilizzo.

Test ambientali e sui materiali
Miscele di gas speciali e gas ad elevata purezza vengono spesso utilizzati per la calibrazione, il funzionamento degli strumenti, l'analisi delle emissioni e le prove sui materiali.

Alimentazione del gas centralizzata o a bombole individuali
Il collegamento individuale delle bombole può essere pratico per piccoli laboratori con un consumo limitato di gas. Tuttavia, con l'aumentare del numero di strumenti, la distribuzione centralizzata diventa sempre più utile.

Caratteristica Fornitura di singole bombole Consegna centralizzata del gas
Movimentazione del cilindro Frequente Centralizzata
Controllo della pressione Local Punto centrale + punto di utilizzo
Monitoraggio del gas Limitato Possibilità di monitoraggio centralizzato
Espansione Più difficile Più facile da espandere
Organizzazione del laboratorio Altri cilindri vicino all'attrezzatura Spazio di lavoro più pulito
Continuità dell'approvvigionamento Dipende dalla sostituzione del cilindro È possibile utilizzare sistemi di riserva/cambio
Applicazioni ad alta purezza Possibile Più adatto alla distribuzione ingegnerizzata
La soluzione più appropriata dipende dalle dimensioni del laboratorio, dal consumo di gas, dai requisiti di sicurezza, dal budget e dalla configurazione delle apparecchiature.

Come scegliere un fornitore di sistemi centralizzati per la distribuzione di gas in laboratorio
La scelta del fornitore giusto è importante perché le prestazioni di un sistema di distribuzione del gas dipendono sia dalla qualità dei componenti che dalla progettazione ingegneristica.

Un fornitore qualificato deve avere familiarità con la compatibilità dei gas, la gestione dei gas ad alta purezza, il controllo della pressione, la progettazione delle condotte, i test di tenuta e i requisiti di sicurezza di laboratorio.

Per i progetti che coinvolgono più gas o apparecchiature analitiche critiche, i clienti dovrebbero valutare se il fornitore è in grado di offrire una soluzione completa anziché solo singoli componenti.

Un fornitore professionale come Jewellok può fornire componenti per la distribuzione del gas e soluzioni ingegnerizzate per applicazioni con gas ad alta purezza e gas speciali, tra cui regolatori, valvole, collettori, pannelli di controllo della pressione e sistemi di distribuzione del gas. La configurazione del sistema può essere personalizzata in base al tipo di gas, alla pressione, alla purezza, agli standard di connessione e ai requisiti di laboratorio.


Conclusione
Un sistema centralizzato di fornitura di gas di laboratorio ad alta purezza e speciali offre un approccio strutturato per alimentare più strumenti di laboratorio da una fonte di gas controllata. Combinando collettori per bombole, regolatori di pressione, tubi ad alta purezza, valvole, pannelli di controllo per punto d'uso, apparecchiature di monitoraggio e sistemi di sicurezza, i laboratori possono realizzare un'infrastruttura del gas più organizzata e controllabile.

Le considerazioni più importanti non si limitano alla pressione e alla portata del gas. La compatibilità dei materiali, la pulizia, l'integrità delle perdite, il controllo della contaminazione, la progettazione delle condotte, la stabilità della pressione, il monitoraggio e la sicurezza devono essere tutti elementi da valutare durante la progettazione del sistema.

Con l'adozione da parte dei laboratori di strumenti analitici e processi di ricerca sempre più sofisticati, una distribuzione affidabile dei gas assume un'importanza crescente. Un sistema centralizzato progettato correttamente può garantire un'erogazione stabile di gas, supportando al contempo la sicurezza del laboratorio, l'efficienza operativa, i requisiti di elevata purezza e la possibilità di future espansioni del sistema.
