I collettori di commutazione dell'ossigeno sono componenti critici nei sistemi che richiedono un apporto continuo e affidabile di ossigeno, come ad esempio nelle strutture mediche, nei processi industriali e nei laboratori di ricerca. Questi dispositivi sofisticati garantiscono un flusso ininterrotto di ossigeno commutando automaticamente tra diverse fonti di gas, come bombole o serbatoi, quando una fonte si esaurisce. Poiché l'ossigeno è una risorsa vitale in numerose applicazioni, dai trattamenti medici salvavita alla produzione industriale, l'affidabilità e l'efficienza dei collettori di commutazione sono di fondamentale importanza. Questo articolo approfondisce la progettazione, la funzionalità, le applicazioni, i vantaggi, le sfide e le prospettive future dei collettori di commutazione dell'ossigeno, evidenziandone il ruolo essenziale nei sistemi moderni.

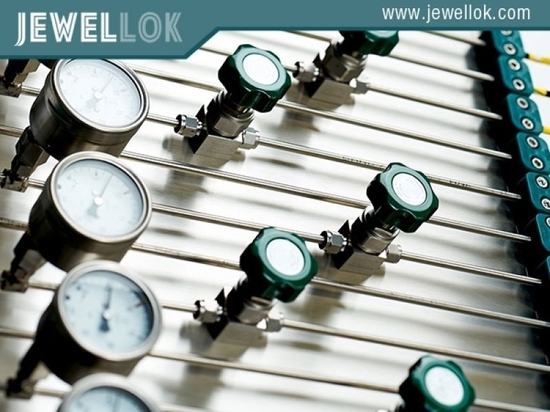

produttore cinese di regolatori di gas ad altissima purezza
Cos'è un collettore di commutazione dell'ossigeno?

Un collettore di commutazione dell'ossigeno è un sistema specializzato progettato per gestire l'erogazione di ossigeno da più fonti, garantendo un flusso continuo e stabile alle applicazioni a valle. Il collettore in genere collega due o più fonti di ossigeno, come bombole ad alta pressione, serbatoi di ossigeno liquido o concentratori di ossigeno, e commuta automaticamente tra di esse quando la fonte primaria raggiunge una soglia di bassa pressione predeterminata. Questa transizione fluida previene interruzioni nell'erogazione di ossigeno, il che è fondamentale in ambienti in cui anche brevi interruzioni possono avere gravi conseguenze. I componenti principali di un collettore di commutazione dell'ossigeno includono:

Collegamenti di ingresso: collegano il collettore alle fonti di ossigeno, solitamente dotate di regolatori per controllare la pressione.
Regolatori di pressione: mantengono una pressione di uscita costante, indipendentemente dalla pressione di ingresso della fonte di gas.
Valvola o meccanismo di commutazione: è il cuore del collettore, responsabile della commutazione tra la fonte primaria e quella di riserva dell'ossigeno. Può essere a controllo meccanico, pneumatico o elettronico.
Sensori e manometri di pressione: monitorano i livelli di pressione in ogni sorgente per attivare la commutazione quando necessario.
Collegamento di uscita: fornisce il flusso di ossigeno regolato al sistema a valle, come la rete del gas di un ospedale o una linea di processo industriale.
Sistema di controllo: nei collettori avanzati, un'unità di controllo elettronica o un controllore logico programmabile (PLC) gestisce il processo di commutazione, monitora lo stato del sistema e fornisce avvisi per la manutenzione o per condizioni di bassa pressione.
I collettori di commutazione possono essere manuali, semiautomatici o completamente automatici, a seconda dell'applicazione. I collettori manuali richiedono un operatore per commutare le fonti, mentre i sistemi automatici utilizzano sensori di pressione e attuatori per eseguire la commutazione senza intervento umano. I collettori completamente automatici sono i più comuni nelle applicazioni critiche grazie alla loro affidabilità e alla minima necessità di supervisione.



Considerazioni di progettazione per i collettori di commutazione dell'ossigeno

La progettazione di un collettore di scambio per ossigeno richiede un'attenta valutazione di diversi fattori per garantire sicurezza, affidabilità e compatibilità con l'applicazione prevista. L'ossigeno è un gas altamente reattivo e una manipolazione impropria può causare rischi di incendio o guasti alle apparecchiature.

Le principali considerazioni di progettazione includono:



Compatibilità dei materiali
I collettori per ossigeno devono essere realizzati con materiali resistenti alla corrosione e compatibili con l'ossigeno ad alta purezza. I materiali più comuni includono acciaio inossidabile, ottone e leghe speciali. I componenti devono essere privi di contaminanti, come oli o grassi, che possono infiammarsi in presenza di ossigeno ad alta pressione.



Regolazione della pressione
L'ossigeno viene solitamente immagazzinato ad alte pressioni (fino a 2000-3000 psi nelle bombole), ma la maggior parte delle applicazioni richiede pressioni più basse e stabili (ad esempio, 50-100 psi per i sistemi medicali). I regolatori del collettore devono ridurre e stabilizzare la pressione senza introdurre fluttuazioni che potrebbero interrompere i processi a valle.



Caratteristiche di sicurezza
La sicurezza è fondamentale nella progettazione dei collettori per ossigeno. Caratteristiche come valvole di sicurezza, valvole di ritegno per prevenire il riflusso e meccanismi di sicurezza garantiscono un funzionamento sicuro. Inoltre, i collettori possono includere allarmi o display digitali per avvisare gli operatori in caso di bassa pressione, perdite o malfunzionamenti del sistema.



Scalabilità e modularità
I collettori sono spesso progettati per essere scalabili, consentendo l'aggiunta di ulteriori cilindri o serbatoi all'aumentare della domanda. I design modulari facilitano la manutenzione e gli aggiornamenti, consentendo la sostituzione dei componenti senza dover arrestare l'intero sistema.



Conformità agli standard
I collettori di ossigeno devono essere conformi a rigorosi standard normativi, come quelli stabiliti dalla National Fire Protection Association (NFPA), dall'International Organization for Standardization (ISO) o dalle autorità sanitarie e di sicurezza locali. Nelle applicazioni medicali, la conformità a standard come NFPA 99 (Health Care Facilities Code) o ISO 7396-1 (Medical Gas Pipeline Systems) è fondamentale.



Automazione e monitoraggio
I collettori moderni spesso integrano sistemi avanzati di automazione e monitoraggio. Questi possono includere funzionalità di monitoraggio remoto, integrazione con i sistemi di gestione degli edifici (BMS) e registrazione dei dati in tempo reale per monitorare il consumo di gas e le prestazioni del sistema.



Applicazioni dei collettori di commutazione dell'ossigeno

I collettori di commutazione dell'ossigeno vengono utilizzati in un'ampia gamma di settori e contesti in cui è essenziale un apporto affidabile di ossigeno.

Di seguito sono riportate le principali applicazioni:



Strutture medico-sanitarie
Negli ospedali, nelle cliniche e nei centri di pronto soccorso, i collettori di commutazione dell'ossigeno sono parte integrante dei sistemi di distribuzione dei gas medicali. Garantiscono un'erogazione continua di ossigeno di grado medicale alle sale operatorie, alle unità di terapia intensiva e ai reparti di degenza. La funzione di commutazione automatica è fondamentale in questi contesti, poiché qualsiasi interruzione nell'erogazione di ossigeno potrebbe compromettere la sicurezza del paziente. I collettori nelle applicazioni medicali sono spesso abbinati a sistemi di backup e allarmi per conformarsi alle severe normative.



Processi industriali
L'ossigeno è ampiamente utilizzato in applicazioni industriali, come il taglio dei metalli, la saldatura e la produzione chimica. In questi processi, i collettori di commutazione mantengono un apporto costante di ossigeno ad apparecchiature come taglierine al plasma, torce ossicombustione o reattori. La possibilità di passare da bombole a serbatoi di grandi dimensioni garantisce una produzione ininterrotta, riducendo al minimo i tempi di fermo e mantenendo l'efficienza.



Laboratori di ricerca
I laboratori che conducono esperimenti in chimica, biologia o scienza dei materiali spesso richiedono un'alimentazione di ossigeno precisa e affidabile. I collettori di commutazione forniscono il controllo e la continuità necessari, supportando applicazioni come la gascromatografia, i test ambientali o gli studi sulla combustione.



Aerospazio e Difesa
Negli impianti aerospaziali, i collettori di ossigeno forniscono ossigeno per testare motori a razzo, sistemi di supporto vitale o simulazioni ad alta quota. La precisione e l'affidabilità di questi collettori sono fondamentali per garantire la sicurezza e il successo di applicazioni così rischiose.



Acquacoltura e trattamento delle acque
L'ossigeno viene utilizzato in acquacoltura per preservare la qualità dell'acqua per pesci e altri organismi acquatici. I collettori di scambio garantiscono un apporto costante di ossigeno ai sistemi di aerazione, favorendo la salute degli ambienti acquatici. Analogamente, negli impianti di trattamento delle acque, l'ossigeno viene utilizzato in processi come l'ozonizzazione, dove i collettori mantengono un flusso di gas costante.



Vantaggi dei collettori di commutazione dell'ossigeno

L'adozione di collettori di scambio dell'ossigeno offre numerosi vantaggi, rendendoli indispensabili nelle applicazioni critiche.

I principali vantaggi includono:



Fornitura di ossigeno ininterrotta
La funzione principale di un collettore di commutazione è garantire un apporto continuo di ossigeno, anche quando una fonte è esaurita. Ciò è particolarmente importante in ambito medico e industriale, dove eventuali interruzioni possono avere gravi conseguenze.



Sicurezza migliorata
I collettori di commutazione automatica riducono la necessità di interventi manuali, riducendo al minimo il rischio di errore umano. Le funzioni di sicurezza integrate, come valvole di sicurezza e allarmi, migliorano ulteriormente la sicurezza del sistema.



Efficienza operativa
Automatizzando il passaggio da una fonte di gas all'altra, i collettori riducono i tempi di fermo e i costi di manodopera associati alla sostituzione manuale delle bombole. Questo è particolarmente vantaggioso in ambienti ad alta richiesta come ospedali o impianti di produzione.



Risparmi sui costi
Sebbene l'investimento iniziale in un collettore di commutazione possa essere significativo, i risparmi a lungo termine sono sostanziali. Tempi di fermo ridotti, minori costi di manodopera e un utilizzo ottimizzato del gas contribuiscono all'efficienza complessiva dei costi.



Flessibilità e scalabilità:
I collettori di commutazione possono essere personalizzati per applicazioni specifiche, con opzioni di funzionamento manuale, semiautomatico o completamente automatico. Il loro design modulare consente una facile espansione in base alla crescita della domanda.



Conformità alle normative
I collettori progettati per uso medico o industriale sono costruiti per soddisfare rigorosi standard normativi, garantendo la conformità e riducendo il rischio di sanzioni o arresti operativi.



Sfide e limiti

Nonostante i loro vantaggi, i collettori di scambio dell'ossigeno devono affrontare diverse sfide che devono essere affrontate per garantire prestazioni ottimali e un'adozione diffusa.



Alti costi iniziali
I costi di progettazione, produzione e installazione di un collettore di scambio dell'ossigeno di alta qualità possono essere significativi, in particolare per i sistemi completamente automatici con funzionalità di monitoraggio avanzate. Questo può scoraggiare le strutture più piccole o le aziende con budget limitati.



Requisiti di manutenzione
I collettori richiedono una manutenzione regolare per garantirne un funzionamento affidabile. Componenti come regolatori, valvole e sensori devono essere ispezionati e sottoposti a manutenzione periodica per prevenire perdite, fluttuazioni di pressione o guasti del sistema.



Complessità di installazione
L'installazione di un collettore di commutazione, soprattutto in impianti esistenti, può essere complessa e richiedere molto tempo. L'ammodernamento di edifici più vecchi può richiedere l'ammodernamento di tubazioni, impianti elettrici o infrastrutture di controllo, con un conseguente aumento dei costi del progetto.



Rischio di contaminazione
I collettori di ossigeno devono essere mantenuti liberi da contaminanti per prevenire rischi di combustione o degradazione della purezza del gas. Ciò richiede rigorosi protocolli di pulizia e manutenzione, in particolare in ambito medico e di laboratorio.



Dipendenza dall'alimentazione elettrica
I collettori completamente automatici utilizzano l'energia elettrica per sensori, attuatori e sistemi di controllo. Interruzioni o guasti di corrente potrebbero interromperne il funzionamento, a meno che non siano presenti sistemi di alimentazione di riserva.



Prospettive future dei collettori di scambio di ossigeno

Con il progresso della tecnologia e la crescente domanda di sistemi di ossigeno affidabili, i collettori di scambio dell'ossigeno sono destinati a sviluppi significativi.

Le principali tendenze che daranno forma al loro futuro includono:



Integrazione intelligente e IoT
L'integrazione della tecnologia Internet of Things (IoT) sta trasformando i collettori di ossigeno in sistemi intelligenti. Monitoraggio in tempo reale, manutenzione predittiva e funzionalità di controllo remoto stanno diventando funzionalità standard, consentendo agli operatori di ottimizzare le prestazioni e ridurre i tempi di fermo.



Energy Efficiency
I progressi nell'elettronica a basso consumo e nei componenti ad alta efficienza energetica stanno riducendo il consumo energetico dei collettori automatici, rendendoli più sostenibili ed economici.



Design compatti e modulari
I produttori stanno sviluppando collettori più compatti e modulari per adattarsi ad ambienti con spazi limitati, come piccole cliniche o unità mediche mobili. Questi design semplificano anche l'installazione e la manutenzione.



Funzioni di sicurezza avanzate
La ricerca in corso è focalizzata sul miglioramento della sicurezza attraverso materiali avanzati, meccanismi a prova di guasto e diagnostica in tempo reale. Ad esempio, i collettori di nuova generazione potrebbero includere algoritmi basati sull'intelligenza artificiale per rilevare e mitigare potenziali problemi prima che si aggravino.



Sostenibilità e produzione verde
Poiché le industrie danno priorità alla sostenibilità, i produttori stanno esplorando materiali e processi produttivi ecocompatibili per i collettori. Inoltre, i sistemi che ottimizzano l'utilizzo dell'ossigeno possono ridurre gli sprechi e supportare iniziative ecosostenibili.

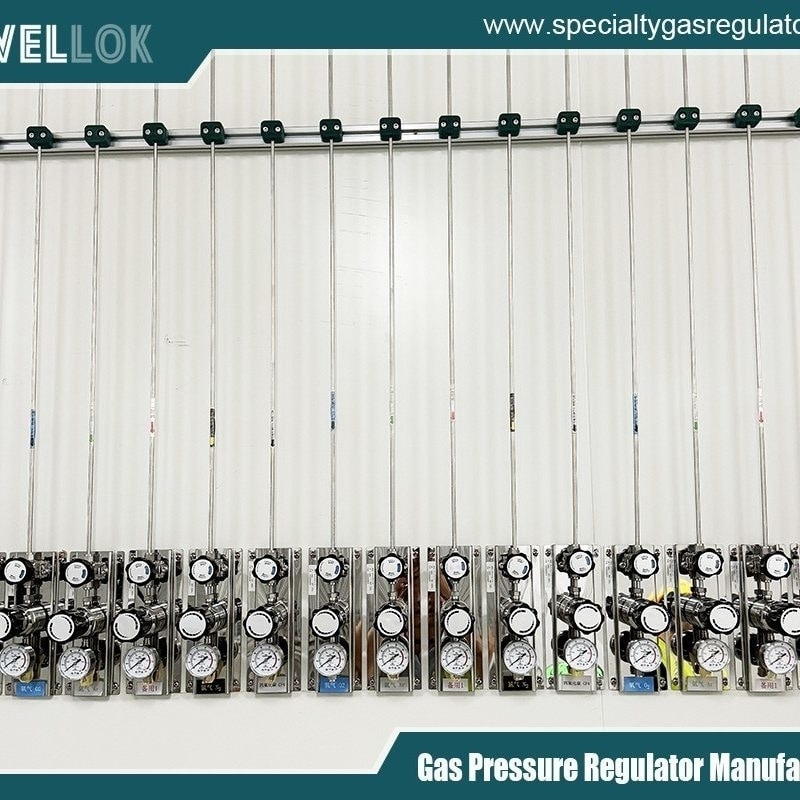

produttore cinese di regolatori di gas ad altissima purezza
Conclusione

I collettori di scambio dell'ossigeno sono strumenti indispensabili per garantire una fornitura affidabile e continua di ossigeno in una vasta gamma di applicazioni critiche. Dalle strutture mediche agli impianti industriali e ai laboratori di ricerca, questi sistemi offrono sicurezza, efficienza e flessibilità nella gestione delle risorse di ossigeno. Sebbene esistano sfide come costi elevati e requisiti di manutenzione, i progressi nell'automazione, nell'integrazione IoT e nella scienza dei materiali stanno guidando l'evoluzione di questa tecnologia. Poiché le industrie continuano a dare priorità ad affidabilità, sicurezza e sostenibilità, i collettori di scambio dell'ossigeno svolgeranno un ruolo sempre più vitale nel supportare le infrastrutture moderne. Combinando una solida ingegneria con l'innovazione all'avanguardia, questi sistemi sono pronti a soddisfare le crescenti esigenze di un mondo in rapida evoluzione.
