Introduzione

I regolatori di pressione per gas speciali sono dispositivi essenziali in diversi contesti industriali, medici e di laboratorio, dove il controllo preciso della pressione del gas è fondamentale. A differenza dei regolatori di pressione standard utilizzati per applicazioni quotidiane come griglie a propano o impianti di riscaldamento domestico, i regolatori di pressione per gas speciali sono progettati per gestire gas ad elevata purezza come ossigeno, azoto, argon, elio, anidride carbonica e persino gas corrosivi o tossici. Questi regolatori garantiscono che il gas venga erogato a una pressione costante e sicura, prevenendo danni alle apparecchiature, assicurando la precisione del processo e migliorando la sicurezza dell'utente.

Fondamentalmente, i regolatori di gas speciali funzionano riducendo l'alta pressione proveniente da una fonte di gas, in genere una bombola o una tubazione di gas compresso, a una pressione di uscita inferiore e utilizzabile. Questa riduzione di pressione è fondamentale perché le bombole di gas possono immagazzinare gas a pressioni superiori a 2,000 libbre per pollice quadrato (psi), una pressione decisamente troppo elevata per la maggior parte delle applicazioni. Senza una regolazione adeguata, ciò potrebbe causare perdite, esplosioni o prestazioni incoerenti in processi sensibili come la produzione di semiconduttori, la produzione farmaceutica o la strumentazione analitica.

L'importanza dei regolatori di gas speciali non può essere sopravvalutata. Nei laboratori, mantengono la purezza dei gas utilizzati in cromatografia o spettroscopia, dove anche contaminanti minori possono alterare i risultati. In ambito medico, controllano il flusso di ossigeno o gas anestetici ai pazienti, dove la precisione ha un impatto diretto sui risultati sanitari. A livello industriale, supportano la saldatura, la calibrazione e i processi chimici fornendo una pressione stabile nonostante le fluttuazioni della sorgente.

Questo articolo approfondisce i dettagli del funzionamento dei regolatori di pressione per gas speciali. Esploreremo i principi fondamentali della regolazione della pressione, i componenti chiave, le tipologie di regolatori, il meccanismo di funzionamento dettagliato, le applicazioni, le pratiche di manutenzione e le considerazioni sulla sicurezza. Comprendendo questi elementi, gli utenti possono selezionare, utilizzare e manutenere al meglio questi dispositivi per prestazioni ottimali.

I regolatori di gas speciali differiscono da quelli generici per i materiali di costruzione e le caratteristiche progettuali. Spesso utilizzano materiali resistenti alla corrosione come l'acciaio inossidabile o l'ottone per gestire i gas reattivi e incorporano caratteristiche come membrane metalliche per ridurre al minimo la contaminazione. Il principio di funzionamento si basa sull'equilibrio di forze – pressione di ingresso, pressione di uscita e meccanismi di carico – per ottenere un controllo preciso. Procedendo, analizzeremo questo concetto passo dopo passo.




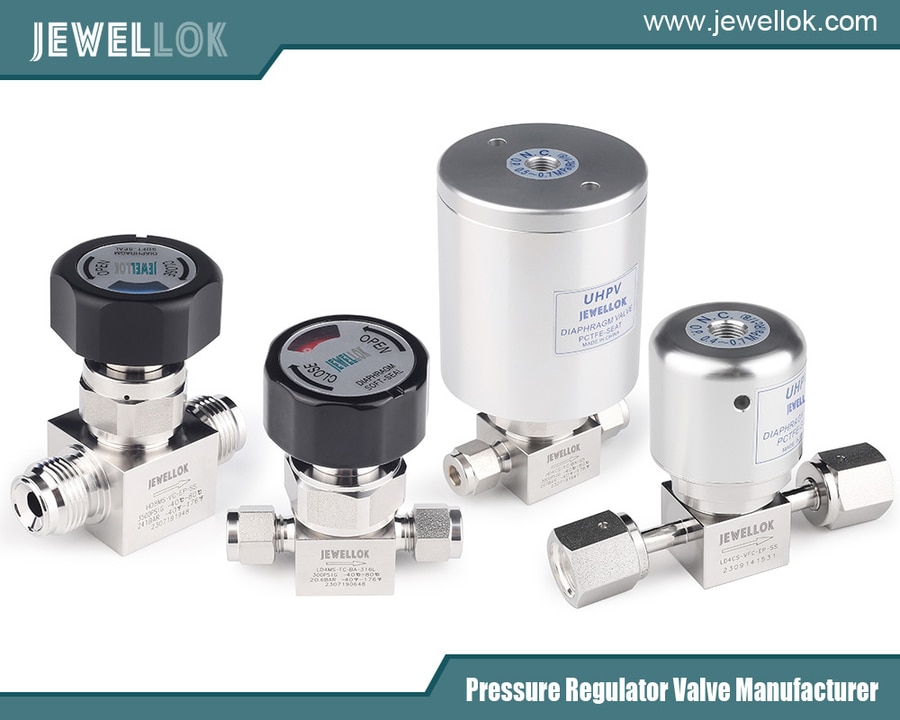

produttore di sistemi di gas integrati in Cina
Principi fondamentali della regolazione della pressione

La regolazione della pressione nei gas è regolata da principi fisici fondamentali, che riguardano principalmente il controllo della fluidodinamica e dell'equilibrio delle forze. Un regolatore di pressione agisce come una valvola che si regola automaticamente per mantenere una pressione di uscita impostata, indipendentemente dalle variazioni della pressione di ingresso o della portata richiesta.

Il processo inizia con l'ingresso del gas ad alta pressione nel regolatore dalla sorgente. All'interno del regolatore, un elemento sensibile rileva la pressione di uscita e la confronta con una forza di riferimento, tipicamente fornita da una molla. Se la pressione di uscita scende al di sotto del punto di regolazione, a causa dell'aumento della domanda a valle, il regolatore si apre per consentire il flusso di una maggiore quantità di gas, aumentando la pressione. Viceversa, se la pressione sale al di sopra del punto di regolazione, il regolatore si chiude per limitare il flusso, riducendo la pressione.

Questo ciclo di feedback è ciò che rende i regolatori "autoregolanti". Si basa sul principio di equilibrio tra forze opposte: la forza del gas in ingresso che cerca di chiudere la valvola, la pressione del gas in uscita che spinge indietro e la forza di carico regolabile che apre la valvola. Nelle applicazioni speciali, questo deve essere estremamente preciso perché anche piccole variazioni possono influire sulla purezza o sulla velocità di reazione.

Esistono due categorie principali di riduzione della pressione: monostadio e multistadio. In un regolatore monostadio, la pressione viene ridotta in un'unica fase, il che è efficiente ma può portare a variazioni al diminuire della pressione di alimentazione (noto come "droop"). I regolatori multistadio, comuni in applicazioni specialistiche, riducono la pressione in fasi sequenziali, fornendo un'uscita più stabile.

I materiali svolgono un ruolo cruciale in questi principi. Per i gas speciali, i regolatori utilizzano materiali resistenti alla diffusione per impedire l'ingresso di contaminanti nel flusso di gas. Guarnizioni e membrane sono spesso realizzate in elastomeri come Viton o PTFE, che resistono agli attacchi chimici e al degassamento, ovvero il rilascio di gas intrappolati che potrebbero contaminare il flusso.

Anche la temperatura influenza la regolazione. I gas si espandono o si contraggono con le variazioni di temperatura, influenzando la pressione. I regolatori speciali possono includere compensatori o essere classificati per intervalli di temperatura specifici per mantenere la precisione.

In sintesi, il principio di base è la riduzione della pressione attraverso forze bilanciate, garantendo un'erogazione sicura e costante. Questa base consente ai regolatori speciali di gestire sfide specifiche come elevata purezza e corrosività, distinguendoli dai modelli standard.



Componenti chiave dei regolatori di gas speciali

Un regolatore per gas speciali è composto da diversi componenti interconnessi, ognuno progettato per garantire durata, precisione e compatibilità con i gas speciali. Comprendere il funzionamento di queste parti è fondamentale per capire come funziona il dispositivo nel suo complesso.

Il raccordo di ingresso è il punto di collegamento del regolatore alla bombola o alla tubazione del gas. Deve resistere a pressioni elevate, spesso fino a 3,000 psi o più, ed è dotato di raccordi standardizzati, come quelli CGA (Compressed Gas Association), specifici per il tipo di gas, per evitare errori di adattamento. Elementi di sicurezza, come valvole di ritegno o dischi di rottura, sono integrati qui per prevenire il riflusso o la sovrapressurizzazione.

La valvola successiva è la valvola di riduzione della pressione, il cuore del regolatore. Questa valvola, spesso a fungo o a spillo, controlla il flusso di gas aprendo o chiudendo un orifizio. Nei modelli monostadio, è a molla; nei modelli a due stadi, sono presenti valvole sequenziali per la riduzione graduale.

Il diaframma o il pistone funge da elemento sensibile. I diaframmi, tipicamente realizzati in acciaio inossidabile o elastomeri, si flettono in risposta alle variazioni di pressione, garantendo un'elevata sensibilità per applicazioni a bassa pressione. I pistoni vengono utilizzati per pressioni più elevate, offrendo robustezza ma minore precisione. Questo componente isola il lato ad alta pressione da quello a bassa pressione, prevenendo perdite e contaminazione.

Il meccanismo di caricamento, solitamente una molla regolabile controllata da una manopola o una vite, imposta la pressione di uscita desiderata. Comprimendo la molla, l'utente aumenta la forza sull'elemento sensibile, che a sua volta apre maggiormente la valvola per ottenere una portata maggiore.

I manometri sono essenziali per il monitoraggio. La maggior parte dei regolatori ne ha due: un manometro in ingresso che mostra la pressione alla fonte e un manometro in uscita per la pressione di mandata. Si tratta in genere di manometri a tubo Bourdon, calibrati in psi o bar, che aiutano gli utenti a rilevare problemi come perdite o bombole vuote.

Le valvole di sicurezza proteggono dalla sovrapressurizzazione scaricando il gas in eccesso se la pressione supera i limiti di sicurezza. I dispositivi di spurgo, spesso sistemi con valvola in ingresso, consentono di eliminare i gas residui durante la sostituzione delle bombole per mantenerne la purezza.

I misuratori di portata, sebbene non sempre integrati, sono componenti aggiuntivi comuni. Misurano la portata tramite rotametri o sensori elettronici, contribuendo a un'erogazione precisa.

Filtri e purificatori rimuovono particelle o impurità, essenziali per i gas ad alta purezza. Valvole come quelle a membrana senza pacco valvola forniscono un controllo on/off senza premistoppa che potrebbero perdere.

Infine, il corpo e il coperchio ospitano questi componenti, realizzati in materiali come l'ottone per uso generale o l'acciaio inossidabile per i gas corrosivi. Le guarnizioni garantiscono un funzionamento ermetico.

Questi componenti lavorano in armonia, con materiali scelti per resistere alla corrosione, ridurre al minimo la diffusione e garantire longevità in ambienti difficili.



Tipi di regolatori di gas speciali

I regolatori di gas speciali sono disponibili in diverse tipologie, ciascuna progettata per esigenze specifiche in base alla gamma di pressione, alla precisione e all'applicazione.

I regolatori monostadio riducono la pressione in un unico passaggio, rendendoli semplici ed economici. Sono ideali per applicazioni con pressioni di ingresso stabili, come sistemi di condotte o gas liquefatti, ma richiedono regolazioni al diminuire della pressione in bombola. In contesti speciali, sono adatti per un uso intermittente in cui la precisione non è fondamentale, come la saldatura di base con argon.

I regolatori a due stadi, detti anche "doppio stadio", sono i più comuni per i gas speciali. Eseguono la riduzione in due fasi: il primo stadio abbassa la pressione a un livello intermedio (circa 350-500 psi), mentre il secondo la regola in base all'uscita finale. Questo design riduce al minimo il calo di pressione, garantendo una pressione costante anche quando la sorgente si esaurisce. Sono essenziali per applicazioni ad alta precisione come la gascromatografia o gli standard di calibrazione.

I regolatori di precisione offrono una maggiore accuratezza, spesso con meccanismi di regolazione più precisi e caratteristiche di basso droop. Utilizzati in laboratori o dispositivi medici, possono mantenere pressioni entro frazioni di psi, integrando caratteristiche come diaframmi metallici per la purezza.

I regolatori ad alta pressione gestiscono pressioni di ingresso fino a 6,000 psi o più e sono utilizzati per gas come l'idrogeno nelle celle a combustibile. Sono dotati di pistoni robusti e corpi rinforzati.

I regolatori resistenti alla corrosione sono realizzati per gas reattivi come cloro o ammoniaca, utilizzando materiali come Monel o Hastelloy.

I regolatori di linea controllano la pressione nelle linee di distribuzione, spesso monostadio e dotati solo di un manometro di uscita.

I regolatori per tubi flessibili sono versioni compatte e portatili per il lavoro sul campo, che si collegano direttamente ai tubi flessibili.

I regolatori di pressione sono dotati di sfiati integrati per garantire la sicurezza in caso di sovrapressione.

I regolatori a tre stadi estendono il concetto alle pressioni ultra-elevate, mantenendo stabilmente basse portate.

La selezione dipende dal tipo di gas, dai requisiti di pressione, dalle portate e dai fattori ambientali. Ad esempio, l'ossigeno richiede materiali antiscintilla per prevenire l'accensione.



Meccanismo di lavoro

Il meccanismo di funzionamento di un regolatore di gas speciale prevede un equilibrio dinamico di forze per ottenere un controllo preciso della pressione. Analizziamolo passo dopo passo.

Per prima cosa, il regolatore viene collegato alla fonte di gas tramite l'ingresso. La valvola della bombola viene aperta lentamente, consentendo al gas ad alta pressione (ad esempio, 2,000 psi) di entrare nella camera ad alta pressione. A questo punto, la manopola di regolazione viene ruotata in senso antiorario per ridurre al minimo la tensione della molla, mantenendo la valvola chiusa.

Per impostare la pressione, l'utente ruota la manopola in senso orario, comprimendo la molla di regolazione. Questa forza di carico spinge sul diaframma o sul pistone, che a sua volta muove lo stelo della valvola per aprire l'orifizio. Il gas fluisce nella camera di bassa pressione, generando la pressione di uscita.

L'elemento sensibile (membrana/pistone) monitora questa pressione di uscita. All'aumentare della pressione, esercita una forza contro la molla, tentando di chiudere la valvola. L'equilibrio viene raggiunto quando la forza della pressione di uscita è uguale alla forza della molla più l'eventuale influenza della pressione di ingresso, mantenendo la pressione impostata.

Forze chiave in gioco:
– Forza di pressione in ingresso: spinge per chiudere il otturatore, impedendo un flusso incontrollato.
– Forza di pressione di uscita: agisce sull'elemento di rilevamento per bilanciare e regolare.
– Forza del meccanismo di caricamento: si oppone alle altre, aprendo la valvola secondo necessità.

Nei regolatori monostadio, al diminuire della pressione in bombola, la pressione di mandata aumenta leggermente, richiedendo una nuova regolazione. I modelli a due stadi attenuano questo problema: il primo stadio riduce la pressione a una pressione intermedia fissa, mentre il secondo gestisce il controllo di precisione, garantendo la stabilità.

Per i gas speciali, vengono utilizzati meccanismi aggiuntivi come le valvole di spurgo. Durante la fase di configurazione, lo spurgo elimina aria o residui per preservare la purezza. Le valvole di sicurezza si attivano se la pressione supera i limiti, sfiatando il gas in sicurezza.

La richiesta di portata influisce sul funzionamento. L'aumento della portata a valle riduce la pressione di uscita, causando la flessione della membrana e una maggiore apertura della valvola fino al ripristino dell'equilibrio. Questo "abbassamento" è ridotto al minimo nei regolatori di alta qualità.

Il blocco si verifica quando il flusso si interrompe; la valvola si chiude ermeticamente, con un leggero aumento della pressione al di sopra del punto di regolazione per garantire la tenuta.

Nelle applicazioni corrosive, il meccanismo include rivestimenti inerti per prevenire la degradazione.

Nel complesso, questa interazione di componenti e forze consente ai regolatori speciali di erogare gas in modo affidabile, adattandosi alle variazioni e salvaguardando al contempo purezza e sicurezza.



Applicazioni

I regolatori di gas speciali trovano impiego in svariati settori. Nei laboratori, controllano i gas per strumenti analitici come gli spettrometri di massa, garantendo un flusso costante per misurazioni accurate. Le applicazioni mediche includono la regolazione dell'ossigeno per i ventilatori o del protossido d'azoto per l'anestesia, dove la precisione è fondamentale per la sopravvivenza.

A livello industriale, supportano la fabbricazione di semiconduttori con gas ultrapuri, prevenendo la contaminazione nelle camere bianche. Nella saldatura, i regolatori gestiscono argon o elio per la schermatura, mantenendo la stabilità dell'arco. I laboratori di taratura li utilizzano come gas standard in metrologia.

Il monitoraggio ambientale impiega regolatori per il campionamento di gas come il metano. In ambito farmaceutico, supportano i processi di sintesi che richiedono atmosfere inerti.

Le tecnologie aerospaziali e delle celle a combustibile si affidano a loro per la fornitura di idrogeno, gestendo in modo sicuro le alte pressioni.

Queste applicazioni evidenziano il ruolo degli enti regolatori nel favorire tecnologie avanzate attraverso una gestione precisa del gas.



Manutenzione e sicurezza

Una corretta manutenzione prolunga la durata dei regolatori di gas speciali e ne garantisce la sicurezza. Ispezioni regolari verificano la presenza di corrosione, perdite o usura utilizzando acqua saponata per il test delle bolle. Pulire le superfici esterne con panni non abrasivi; la pulizia interna richiede lo smontaggio secondo le istruzioni del produttore.

Lubrificare le parti mobili con grassi compatibili. Sostituire tempestivamente guarnizioni, membrane o molle usurate. Per i modelli ad alta purezza, evitare il contatto con contaminanti durante la manipolazione.

Le misure di sicurezza includono l'uso di dispositivi di protezione individuale, il non superare mai i valori di pressione e lo sfiato dei sistemi prima della disconnessione. Utilizzare solo per i gas previsti per evitare reazioni. Installare in aree ben ventilate, in particolare per i gas tossici.

La verifica periodica della pressione e la calibrazione garantiscono la precisione. Conservare i regolatori in ambienti puliti e asciutti.

Il rispetto di queste norme garantisce un funzionamento affidabile e riduce al minimo i rischi quali esplosioni o esposizioni.




sistema di erogazione del gas ad alta pressione e ad alta purezza
Conclusione

I regolatori di gas speciali sono dispositivi sofisticati che riducono e controllano la pressione del gas attraverso forze bilanciate e componenti di precisione. Dai modelli monostadio a quelli multistadio, soddisfano le esigenze di applicazioni complesse, garantendo al contempo purezza e sicurezza. Comprenderne il funzionamento consente agli utenti di ottimizzare le prestazioni in settori critici.
