Negli ospedali, dove ogni secondo è prezioso e la vita dei pazienti dipende da sistemi affidabili, la fornitura continua di gas medicali come ossigeno, protossido di azoto e aria compressa è imprescindibile. Un collettore di commutazione gas è un componente fondamentale che garantisce una commutazione fluida tra bombole o fonti di gas, prevenendo interruzioni potenzialmente letali. Questi collettori alternano automaticamente o manualmente l'erogazione di gas primario e di riserva quando la fonte attiva si esaurisce, mantenendo pressione e flusso costanti verso sale operatorie, unità di terapia intensiva e reparti di degenza.

L'importanza dei collettori di commutazione dei gas negli ospedali è innegabile. Secondo l'Organizzazione Mondiale della Sanità, sistemi di gas medicali affidabili sono essenziali per le emergenze, gli interventi chirurgici e il supporto respiratorio, soprattutto in situazioni critiche come la pandemia di COVID-19, in cui la domanda di ossigeno è aumentata vertiginosamente a livello globale. In questo articolo di 2000 parole, analizzeremo cos'è un collettore di commutazione dei gas, come funziona, le sue tipologie, i componenti, l'installazione, la manutenzione, le considerazioni sulla sicurezza, gli standard normativi, le tendenze emergenti e le applicazioni pratiche negli ospedali. Questa guida si propone di aiutare gli amministratori ospedalieri, gli ingegneri biomedici e gli addetti agli acquisti a comprendere e selezionare il sistema più adatto alla propria struttura.


produttori di valvole per gas ad alta purezza in Cina
Cos'è un collettore di commutazione del gas?

Un collettore di commutazione gas è un sistema centralizzato che collega più bombole o serbatoi di gas a un'unica linea di uscita, consentendo la commutazione automatica o manuale tra le fonti per garantire un'erogazione continua di gas. Negli ospedali, dove i gas medicali sono vitali per il supporto vitale, l'anestesia e le procedure chirurgiche, questi collettori fungono da meccanismo di sicurezza. In genere gestiscono gas come ossigeno (O₂), protossido di azoto (N₂O), aria medicale, anidride carbonica (CO₂) e azoto (N₂), ciascuno con requisiti specifici di pressione e purezza.



I collettori sono progettati per rilevare la bassa pressione nella batteria di bombole primaria e passare alla batteria di riserva senza interrompere il flusso. Questo processo è fondamentale negli ospedali, dove anche una breve interruzione potrebbe mettere in pericolo i pazienti sottoposti a ventilazione meccanica o anestesia. I collettori sono disponibili in configurazioni a parete o a pavimento, con capacità che vanno da 2 a oltre 20 bombole, a seconda delle dimensioni dell'ospedale e della domanda di gas.



Contesto storico

Lo sviluppo dei collettori di commutazione gas risale alla metà del XX secolo, quando i sistemi centralizzati per gas medicali divennero la norma negli ospedali. I primi sistemi manuali richiedevano un monitoraggio costante, ma i progressi nell'automazione degli anni '20 hanno introdotto sensori di pressione e controlli elettronici, rendendoli più affidabili. Oggi, i collettori si integrano con i sistemi di gestione degli edifici ospedalieri (BMS) per il monitoraggio in tempo reale.



Come funziona un collettore di commutazione del gas?



Il funzionamento di un collettore di commutazione del gas è un mix di semplicità meccanica e sofisticatezza elettronica. Analizziamolo passo dopo passo.

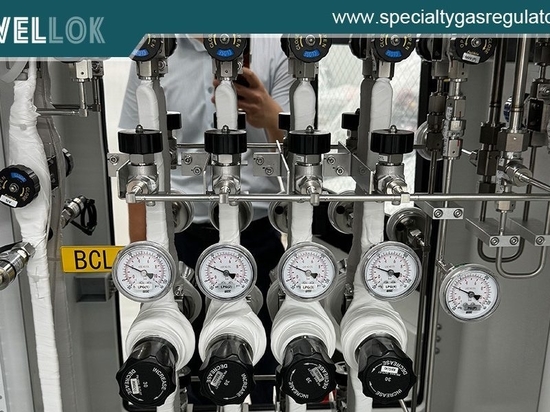

Componenti di base

Banche cilindri: due o più gruppi di cilindri: uno primario (attivo) e uno o più di riserva.
Tubi flessibili/codini: tubi flessibili ad alta pressione che collegano i cilindri al collettore, spesso dotati di valvole di ritegno per impedire il riflusso.
Valvole di isolamento: consentono di chiudere le singole bombole per sostituirle.
Sensori/manometri di pressione: monitorano la pressione del cilindro e attivano avvisi o interruttori.
Valvola/interruttore di commutazione: meccanismo centrale, meccanico o elettronico, che commuta dalla funzione primaria a quella di riserva.
Regolatori: dispositivi a valle che mantengono costante la pressione di uscita (ad esempio, 4-5 bar per le linee ospedaliere).
Pannello di controllo: visualizza i livelli di pressione, gli allarmi per la bassa pressione e talvolta le funzionalità di monitoraggio remoto.
Valvole di sicurezza: scaricano la pressione in eccesso per evitare una sovrapressurizzazione.
Filtri: rimuovono le impurità nei sistemi ad alta purezza.
Operazione passo dopo passo

Configurazione iniziale: le bombole sono collegate tramite pigtail e il collettore è configurato con il gruppo primario attivo. La pressione viene impostata in base alle esigenze dell'ospedale (ad esempio, 4 bar per l'ossigeno).
Flusso normale: il gas fluisce dalla batteria primaria attraverso il collettore fino al sistema di tubazioni dell'ospedale. I sensori di pressione monitorano costantemente i livelli.
Rilevamento bassa pressione: quando la pressione della banca primaria scende a una soglia preimpostata (ad esempio, 50-100 psi), i sensori rilevano la variazione.
Commutazione automatica: la valvola di commutazione si attiva, commutando sulla riserva. Ciò avviene senza soluzione di continuità, senza interruzioni di alimentazione.
Attivazione dell'allarme: un allarme acustico/visivo avvisa il personale di sostituire le bombole vuote. Nei sistemi avanzati, vengono inviate notifiche tramite SMS o e-mail.
Ripristino e continuazione: dopo aver sostituito i cilindri, il personale ripristina il sistema, designando la nuova bancata come riserva.
Monitoraggio continuo: il collettore registra i dati per la manutenzione e la conformità.
Per i collettori manuali, il personale monitora i manometri e commuta le valvole quando necessario, mentre le versioni semiautomatiche commutano automaticamente ma richiedono un ripristino manuale.



Variazioni nel funzionamento

Collettori manuali: si basano sull'intervento umano, adatti alle aree a bassa richiesta.
Semiautomatico: commutazione automatica ma allarme in caso di cambio manuale del cilindro.
Completamente automatico: gestisce la commutazione e gli avvisi senza intervento, ideale per gli ospedali con operatività 24 ore su 7, XNUMX giorni su XNUMX.
Questo meccanismo garantisce agli ospedali un approvvigionamento di gas affidabile, prevenendo le emergenze.



Tipi di collettori di commutazione del gas per ospedali

I collettori variano in base all'automazione, alla capacità e al tipo di gas. Ecco i principali tipi utilizzati negli ospedali:

Collettori di commutazione manuale
Descrizione: Sistemi base con doppi ingressi e leva manuale per cambiare sorgente.
Caratteristiche: Manometri, valvole di isolamento, basso costo.
Applicazioni: piccole cliniche o reparti a bassa richiesta.
Vantaggi: semplice, conveniente.
Svantaggi: richiede un monitoraggio costante, rischio di tempi di inattività.
Collettori di commutazione semiautomatici
Descrizione: Utilizzare pressostati per cambiare automaticamente le fonti, con ripristino manuale.
Caratteristiche: Allarmi, doppi regolatori per una transizione fluida.
Applicazioni: Ospedali di medie dimensioni con consumo moderato di gas.
Vantaggi: riduce i tempi di inattività, è facile da usare.
Svantaggi: è ancora necessario l'intervento umano per il ripristino.
Collettori di commutazione completamente automatici
Descrizione: Completamente automatizzato, con comandi elettronici per la commutazione e il ripristino.
Caratteristiche: display digitali, monitoraggio remoto, allarmi integrati.
Applicazioni: grandi ospedali o unità di terapia intensiva con elevata richiesta di gas.
Vantaggi: funzionamento continuo, errore minimo.
Svantaggi: costo più elevato, richiede alimentazione elettrica.

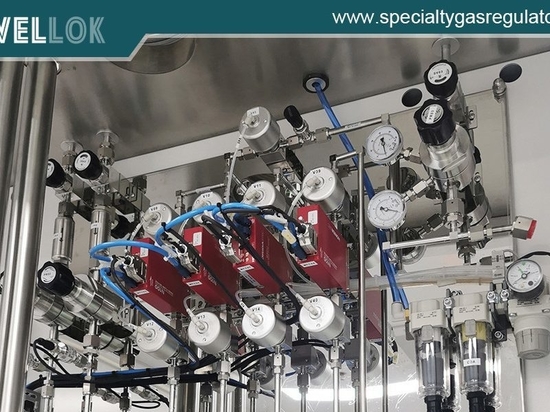

Collettori ad alta purezza
Descrizione: Progettato per gas UHP come l'ossigeno medicale, con acciaio inossidabile elettrolucidato.
Caratteristiche: basso volume morto, filtri antiparticolato, elevata tenuta alle perdite.
Applicazioni: Sale operatorie, ambienti sterili.
Vantaggi: Previene la contaminazione.
Svantaggi: manutenzione costosa e specializzata.

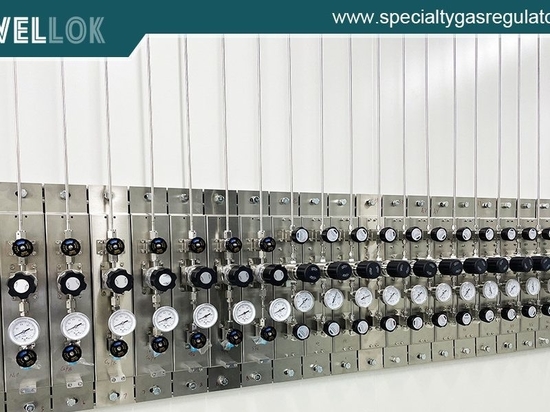

Montaggio a parete vs. a pavimento
Montaggio a parete: salvaspazio per strutture di piccole dimensioni.
Da pavimento: per banchi di bombole più grandi in ospedali ad alta richiesta.
Gli ospedali utilizzano spesso collettori completamente automatici per l'ossigeno, con backup manuali per ridondanza.



Componenti di un collettore di commutazione del gas

Un collettore di livello ospedaliero comprende:

Testate dei cilindri: collegano più cilindri in una batteria.
Pigtails: Tubi flessibili con valvole di ritegno.
Valvole di isolamento: per la sostituzione del cilindro.
Trasduttori di pressione: sensori elettronici per la commutazione automatica.
Unità di commutazione: valvola meccanica o solenoide per commutazione della sorgente.
Regolatori: mantengono la pressione di uscita (ad esempio, 4 bar).
Pannello di controllo: con indicatori, allarmi e indicatori LED.
Valvole di sicurezza: valvole di sicurezza e dischi di rottura per la protezione da sovrapressione.
Filtri: rimuovono le impurità nelle linee UHP.
Vengono utilizzati materiali come l'acciaio inossidabile o l'ottone, con l'acciaio inossidabile preferito per i gas corrosivi o UHP.



Installazione di collettori di commutazione del gas negli ospedali



L'installazione richiede competenza per garantire conformità e sicurezza:

Valutazione del sito: scegliere una stanza ventilata e sicura, lontana da fonti di accensione.
Montaggio: fissare il collettore alle pareti o ai pavimenti, assicurandone l'accessibilità.
Collegamento del cilindro: installare i tubi flessibili con le valvole di ritegno; etichettare le batterie primarie/di riserva.
Tubazioni: collegare l'uscita alle tubazioni dell'ospedale con regolatori e filtri.
Integrazione elettrica: collegare allarmi e controlli al BMS dell'ospedale.
Collaudo: prova di pressione per perdite, calibrazione dei sensori, simulazione del cambio.
Messa in servizio: formare il personale sulle procedure operative e di emergenza.
È obbligatoria l'installazione professionale da parte di tecnici certificati, secondo standard come NFPA 99.



Manutenzione dei collettori di commutazione del gas

Una manutenzione regolare previene i guasti:

Ogni giorno: controllare indicatori, allarmi e perdite.
Settimanalmente: ispezionare i cavetti e le valvole per verificarne l'usura.
Mensilmente: testare la funzione di commutazione e pulire i filtri.
Annuale: calibrazione professionale, test di pressione e sostituzione dei componenti.
Gestione dei cilindri: ruotare e sostituire tempestivamente i cilindri.
Conservare i registri per la conformità a standard quali HTM 02-01 (Regno Unito) o NFPA 99 (USA).



Considerazioni sulla sicurezza per i collettori di commutazione del gas negli ospedali

La sicurezza è fondamentale:

Ventilazione: garantire un flusso d'aria adeguato per evitare l'accumulo di gas.
Etichettatura: etichettare chiaramente i gas, le pressioni e i pericoli.
Allarmi: utilizzare allarmi acustici/visivi per bassa pressione o guasti.
Formazione: formare il personale sul funzionamento, sulla sostituzione delle bombole e sulle emergenze.
Ridondanza: avere collettori o cilindri di riserva.
Rilevamento gas: installare sensori per la carenza di O2 o perdite tossiche.
La conformità alla norma ISO 7396 o NFPA 99 garantisce una progettazione e un funzionamento sicuri.



Norme di regolamentazione per i collettori di commutazione del gas negli ospedali

I collettori devono soddisfare gli standard globali e locali:

NFPA 99 (USA): regola i sistemi di gas medicali, richiedendo commutazione automatica e allarmi.
HTM 02-01 (Regno Unito): Specifica la progettazione, l'installazione e la manutenzione dei sistemi di gas ospedalieri.
ISO 7396: Norma internazionale per i sistemi di tubazioni per gas medicali, compresi i collettori.
CGA V-1: definisce i collegamenti dei cilindri per evitare collegamenti errati.
FDA: per i gas UHP nei prodotti farmaceutici.
OSHA: garantisce la sicurezza sul posto di lavoro durante l'installazione e l'uso.
La certificazione da parte di enti come UL o CE è comune.



Tendenze emergenti nei collettori di scambio del gas per gli ospedali



Il settore sta progredendo:

Integrazione IoT: collettori intelligenti con monitoraggio remoto tramite app.
UHP Designs: acciaio inossidabile elettrolucidato per ambienti sterili.
Sostenibilità: elettronica a basso consumo energetico e materiali riciclabili.
Sistemi modulari: facile espansione per ospedali in crescita.
Manutenzione basata sull'intelligenza artificiale: analisi predittiva dei guasti.
Queste tendenze migliorano l'affidabilità e l'efficienza dell'assistenza sanitaria.



Consigli pratici per la scelta di un collettore di commutazione del gas per ospedali



Per scegliere il collettore giusto:

Valutare la domanda di gas: calcolare le portate e il consumo per il dimensionamento.
Livello di automazione: completamente automatico per aree critiche come le unità di terapia intensiva.
Materiale: acciaio inossidabile per O2 o N2O.
Fornitore: seleziona marchi affidabili come Air Products o Linde.
Budget: bilanciare i costi con il TCO, inclusa la manutenzione.
Per configurazioni personalizzate, consultare ingegneri biomedici.



Casi di studio

Grande ospedale (USA): un collettore completamente automatico per l'ossigeno ha ridotto i tempi di inattività del 98%, garantendo un'erogazione continua durante i picchi di COVID.
Ospedale di ricerca (Regno Unito): il collettore UHP per aria medicale ha migliorato le procedure sterili, conforme a HTM 02-01.
Clinica comunitaria (India): il collettore semiautomatico per N2O ha fornito un supporto anestesiologico conveniente.

sistema di distribuzione del gas nei semiconduttori
Conclusione

I collettori di commutazione gas sono gli eroi misconosciuti dei sistemi di gas medicali ospedalieri, garantendo una fornitura continua e sicura di gas salvavita. Dai modelli manuali a quelli completamente automatici, soddisfano le diverse esigenze ospedaliere, con componenti come sensori e valvole che consentono un funzionamento senza interruzioni. Una corretta installazione, manutenzione e conformità a standard come NFPA 99 sono essenziali per la sicurezza. Con l'evoluzione di tendenze come l'IoT e la progettazione UHP, i collettori diventeranno più intelligenti ed efficienti. Scegliendo il collettore giusto in base alla domanda di gas, all'automazione e al budget, gli ospedali possono salvaguardare l'assistenza ai pazienti e l'affidabilità operativa. Investi in un collettore di commutazione gas di qualità per garantire che la fornitura di gas del tuo ospedale sia ininterrotta e sicura.
