Introduzione

Nel campo delle applicazioni industriali e scientifiche, il controllo preciso del flusso e della pressione dei gas è fondamentale. I regolatori di gas speciali rappresentano l'avanguardia di questa tecnologia, garantendo che gas ad elevata purezza vengano erogati in modo sicuro e preciso a diversi processi. Questi dispositivi sono progettati per gestire gas che richiedono livelli di purezza eccezionali, spesso superiori al 99.999%, e sono cruciali in settori come la produzione di semiconduttori, l'industria farmaceutica e la chimica analitica. A differenza dei regolatori di gas standard utilizzati per applicazioni comuni come la saldatura o i sistemi HVAC, i regolatori di gas speciali sono progettati con caratteristiche avanzate per prevenire la contaminazione, mantenere la stabilità e gestire gas corrosivi o reattivi.

L'evoluzione dei regolatori per gas speciali è stata guidata dalla crescente domanda di precisione nelle industrie moderne. Con la crescente sofisticazione dei processi, è cresciuta la necessità di regolatori in grado di erogare gas a pressioni bassissime o in quantità minime. Questo articolo approfondisce gli aspetti tecnici dei regolatori per gas speciali, esplorandone progettazione, funzionalità, tipologie, applicazioni e best practice per la selezione e la manutenzione. Conoscendo questi componenti, ingegneri e tecnici possono ottimizzare le prestazioni del sistema, migliorare la sicurezza e ridurre i costi operativi.

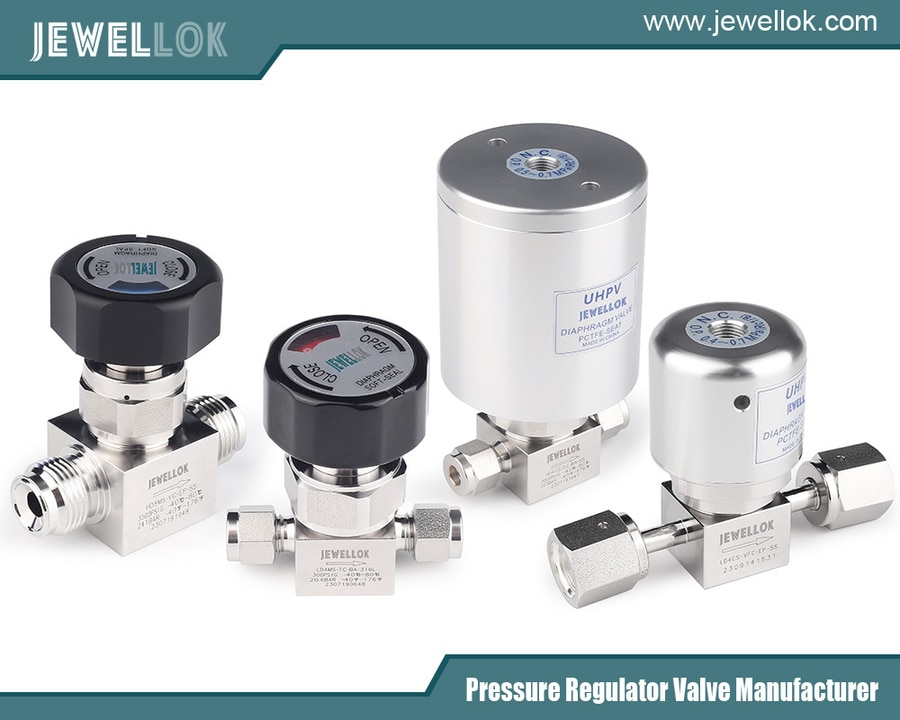

Produttore e fornitore di sistemi di distribuzione di gas e sostanze chimiche ad altissima purezza (UHP)
Informazioni sui regolatori di gas speciali

I regolatori di gas speciali sono dispositivi di riduzione della pressione specificamente progettati per la gestione di gas speciali, tra cui gas inerti come elio e argon, gas reattivi come cloro e ammoniaca e gas ad altissima purezza utilizzati per la taratura e la ricerca. La funzione principale di un regolatore è quella di ridurre l'alta pressione proveniente da una bombola di gas o da una linea di alimentazione a una pressione inferiore e utilizzabile, mantenendo al contempo un'erogazione costante.

Fondamentalmente, questi regolatori sono costituiti da diversi componenti chiave: la connessione di ingresso, il meccanismo di riduzione della pressione (spesso una membrana o un pistone), la connessione di uscita, i manometri per il monitoraggio delle pressioni di ingresso e uscita e dispositivi di sicurezza come le valvole di sicurezza. La membrana, tipicamente realizzata in materiali come acciaio inossidabile o elastomeri, isola il gas dalle parti meccaniche, prevenendo la contaminazione. Nelle applicazioni speciali, il regolatore deve ridurre al minimo gli spazi morti, ovvero le aree in cui il gas può ristagnare e causare impurità.

Una caratteristica distintiva è la loro compatibilità con gli standard di elevata purezza. Ad esempio, i regolatori per gas semiconduttori devono essere conformi agli standard SEMI (Semiconductor Equipment and Materials International), garantendo la tenuta stagna e una generazione minima di particelle. Le superfici interne sono spesso elettrolucidate per ottenere una superficie liscia che riduce l'adesione dei contaminanti. Le portate possono variare da un minimo di 0.1 litri al minuto (LPM) a diverse centinaia di LPM, a seconda del modello.



Tipi di regolatori di gas speciali

I regolatori di gas speciali sono disponibili in varie configurazioni per soddisfare esigenze diverse. I tipi più comuni includono regolatori monostadio, bistadio e di linea.

I regolatori monostadio riducono la pressione in un'unica fase e sono adatti per applicazioni in cui la pressione di ingresso rimane relativamente costante. Sono più semplici ed economici, ma possono subire fluttuazioni della pressione di uscita al diminuire della pressione nella bombola. Ad esempio, in ambienti di laboratorio dove è comune l'uso a breve termine, un regolatore monostadio per azoto potrebbe essere sufficiente.

I regolatori a due stadi, invece, offrono una maggiore stabilità riducendo la pressione in due fasi sequenziali. Il primo stadio riduce la pressione a un livello intermedio, mentre il secondo la regola con precisione fino al valore di uscita desiderato. Questa configurazione riduce al minimo l'"effetto pressione di alimentazione", ovvero la variazione della pressione di uscita al variare della pressione di ingresso. Sono ideali per applicazioni critiche come la gascromatografia, dove una pressione costante è essenziale per risultati accurati.

I regolatori di linea sono installati nei sistemi di distribuzione del gas a valle del regolatore primario. Mantengono la pressione nelle condotte e sono spesso utilizzati nei sistemi a collettore per l'alimentazione continua. Versioni specifiche includono regolatori ad alta portata per la distribuzione di gas alla rinfusa e regolatori a bassa pressione per processi assistiti dal vuoto.

Esistono inoltre regolatori resistenti alla corrosione per la gestione di gas aggressivi. Questi presentano corpi realizzati in materiali come Monel o Hastelloy, resistenti agli attacchi chimici. I regolatori elettronici integrano sensori e controlli per la regolazione automatica della pressione, collegandosi a sistemi PLC per il monitoraggio in tempo reale.



Principi di funzionamento dei regolatori di gas speciali

Il funzionamento di un regolatore di gas speciale si basa sull'equilibrio delle forze. In un regolatore a membrana, il gas entra nell'ingresso ad alta pressione e spinge contro una membrana caricata a molla. La membrana è collegata a una valvola a fungo che controlla il flusso. Quando la pressione di uscita scende al di sotto del punto di regolazione, la forza della molla supera la pressione del gas sulla membrana, aprendo la valvola per consentire l'ingresso di più gas. Viceversa, se la pressione di uscita aumenta, la membrana si muove per chiudere la valvola.

Matematicamente, questo può essere descritto dall'equazione di equilibrio delle forze: F_molla = P_uscita * A_diaframma + F_attrito, dove F_molla è la forza della molla, P_uscita è la pressione di uscita e A_diaframma è l'area del diaframma. Le forze di attrito sono ridotte al minimo nei progetti speciali grazie all'utilizzo di materiali a basso attrito.

Nei regolatori a pistone, il pistone sostituisce la membrana, offrendo capacità di pressione più elevate ma potenzialmente introducendo più contaminazione se non sigillato correttamente. Nei modelli ad alta purezza, i pistoni sono spesso rivestiti in Teflon.

La dinamica del flusso gioca un ruolo cruciale. Il regolatore deve gestire regimi di flusso laminari o turbolenti senza introdurre vibrazioni o picchi di pressione. Il droop, ovvero la diminuzione della pressione di uscita all'aumentare della portata, è un parametro chiave delle prestazioni. I regolatori specializzati mirano a un droop basso, spesso inferiore a 1 psi per ogni variazione di 100 psi nella pressione di ingresso.

I meccanismi di sicurezza includono dischi di rottura che si rompono a pressioni eccessive e filtri integrati per catturare le particelle. Nelle versioni elettroniche, i circuiti di retroazione utilizzano il controllo PID (Proporzionale-Integrale-Derivativo) per mantenere la precisione del setpoint entro lo 0.1%.



Considerazioni sui materiali e sulla costruzione

La scelta dei materiali nei regolatori di gas speciali è fondamentale per garantire compatibilità, durata e purezza. L'acciaio inossidabile 316L è lo standard per i corpi e le parti a contatto con il fluido grazie alla sua resistenza alla corrosione e al basso degassamento. Per una purezza ultraelevata, le superfici vengono passivate o elettrolucidate fino a raggiungere valori Ra inferiori a 10 micropollice.

Guarnizioni e membrane variano in base al tipo di gas. Per i gas inerti, sono sufficienti elastomeri Viton o Buna-N, mentre per i gas reattivi vengono utilizzati perfluoroelastomeri Kalrez o Chemraz per la loro inerzia chimica. Le guarnizioni metallo-metallo eliminano completamente i materiali organici in alcuni modelli, riducendo i rischi di permeazione.

Le tecniche di costruzione includono la saldatura orbitale per ridurre al minimo le fessure e il test di tenuta all'elio per verificare l'integrità fino a 10^-9 atm-cc/sec. I regolatori per gas criogenici incorporano componenti isolati per prevenire la formazione di brina.

In termini di standard, i regolatori devono soddisfare le specifiche di collegamento CGA (Compressed Gas Association), garantendo la corretta connessione per ciascun gas per evitare confusioni. Ad esempio, CGA-580 per l'azoto e CGA-350 per l'idrogeno.



Applicazioni in vari settori

I regolatori di gas speciali trovano ampio utilizzo in diversi settori. Nell'industria dei semiconduttori, controllano gas droganti come arsina e fosfina nei processi CVD (Chemical Vapor Deposition), dove anche tracce di impurità possono compromettere la resa dei wafer.

Nel settore farmaceutico, gli enti regolatori gestiscono gas per la sterilizzazione, come l'ossido di etilene, o per la copertura inerte nella formulazione dei farmaci per prevenirne l'ossidazione. I laboratori analitici si affidano a questi gas per la calibrazione nella spettrometria di massa e nella cromatografia, garantendo un'accuratezza a livello di ppm.

Il settore aerospaziale li utilizza per i test sulle celle a combustibile con idrogeno e ossigeno, mentre il monitoraggio ambientale impiega regolatori per l'analisi dei gas traccia nelle stazioni di controllo della qualità dell'aria. Nel settore alimentare e delle bevande, i regolatori di CO₂ mantengono i livelli di carbonatazione nelle linee di imbottigliamento.

Tra le applicazioni emergenti rientrano le celle a combustibile a idrogeno, in cui i regolatori gestiscono serbatoi di stoccaggio ad alta pressione, e la biotecnologia per incubatori di colture cellulari che richiedono miscele precise di CO2/O2.



Criteri di selezione per regolatori di gas speciali

La scelta del regolatore giusto dipende da diversi fattori. Innanzitutto, la compatibilità con il gas: assicurarsi che i materiali non reagiscano o si degradino. I requisiti di pressione determinano la tipologia: pressioni di ingresso elevate favoriscono i modelli a pistone.

La portata deve essere adeguata alla richiesta dell'applicazione; regolatori sovradimensionati possono causare instabilità. Il livello di purezza influenza la scelta tra finiture elettrolucidate e standard.

Le condizioni ambientali, come temperature estreme o luoghi pericolosi, richiedono le certificazioni ATEX o FM per i modelli antideflagranti.

Le considerazioni di budget bilanciano il costo iniziale con l'affidabilità a lungo termine. Consultare le schede tecniche del produttore per i valori di Cv (coefficiente di flusso) aiuta a prevedere le prestazioni.



Pratiche di manutenzione e sicurezza

Una corretta manutenzione prolunga la durata del regolatore e ne garantisce la sicurezza. Ispezioni regolari verificano la presenza di perdite utilizzando soluzioni saponate o rilevatori elettronici. Le membrane devono essere sostituite secondo un programma, in genere ogni 1-2 anni per applicazioni ad alto utilizzo.

La pulizia prevede lo spurgo con gas inerte ed evita l'uso di solventi che potrebbero contaminare. Lo stoccaggio in ambienti puliti e asciutti previene la corrosione.

I protocolli di sicurezza includono l'utilizzo dei regolatori solo per i gas previsti, l'installazione in aree ventilate e la formazione del personale sulle manovre di spegnimento di emergenza. La protezione da sovrapressione tramite valvole di sicurezza è obbligatoria.

Problemi comuni come lo scorrimento (lento aumento della pressione) indicano un guasto del diaframma, mentre le vibrazioni suggeriscono un dimensionamento non corretto.



Tendenze future nei regolatori di gas speciali

I progressi nell'integrazione dell'IoT consentono il monitoraggio remoto e la manutenzione predittiva. I regolatori intelligenti con sensori integrati possono segnalare anomalie tramite app.

La ricerca sui materiali si concentra sui nanocompositi per componenti più leggeri e resistenti. La sostenibilità guida la progettazione di materiali riciclabili e un minore consumo energetico.

Con la crescita dell'economia dell'idrogeno, stanno emergendo regolatori per sistemi a 700 bar, che incorporano materiali compositi avanzati.

La miniaturizzazione degli analizzatori portatili e l'integrazione con la microfluidica per i dispositivi lab-on-chip rappresentano sviluppi all'avanguardia.




applicazione del regolatore di pressione del gas ad altissima purezza
Conclusione

I regolatori di gas speciali sono indispensabili per la gestione di precisione dei gas in applicazioni complesse. Il loro design sofisticato garantisce purezza, stabilità e sicurezza, supportando i progressi tecnologici e scientifici. Selezionando, mantenendo e innovando questi dispositivi, le industrie possono raggiungere maggiore efficienza e affidabilità. Con l'evoluzione della domanda, evolveranno anche questi regolatori, continuando a svolgere un ruolo fondamentale nel nostro panorama tecnologico.
