Come scegliere la valvola UHP per gas Argon: valvola a membrana o a soffietto

Come scegliere la valvola UHP per gas Argon: valvola a membrana o a soffietto

Nel mondo della produzione e della ricerca avanzate, dalla fabbricazione di semiconduttori al fotovoltaico, dall'aerospaziale alla chimica analitica, l'integrità dei gas di processo è imprescindibile. L'argon, come gas di protezione e di spurgo inerte, è onnipresente in questi settori. Tuttavia, il suo valore dipende interamente dalla sua purezza. L'introduzione di contaminanti a livelli di parti per miliardo (ppb) o addirittura di parti per trilione (ppt) può portare a perdite di resa catastrofiche, dati di ricerca errati o guasti ai componenti.

La valvola rappresenta spesso l'anello debole di un sistema di distribuzione di gas argon ad altissima purezza (UHP) . Essendo un dispositivo meccanico con parti mobili posizionate direttamente nel flusso di gas, è un punto critico per potenziali infiltrazioni, intrappolamenti e degassamento. Pertanto, la scelta del tipo di valvola corretto non è una questione di praticità, ma una decisione ingegneristica fondamentale che incide sulle prestazioni del sistema, sulla sicurezza operativa e sul costo totale di proprietà.

Per quanto riguarda l'utilizzo dell'argon, il dibattito si concentra prevalentemente su due tecnologie superiori: la valvola a membrana e la valvola a soffietto metallico. Questo articolo fornisce un confronto tecnico dettagliato, guidando ingegneri e progettisti di sistemi attraverso i parametri critici per una scelta consapevole.

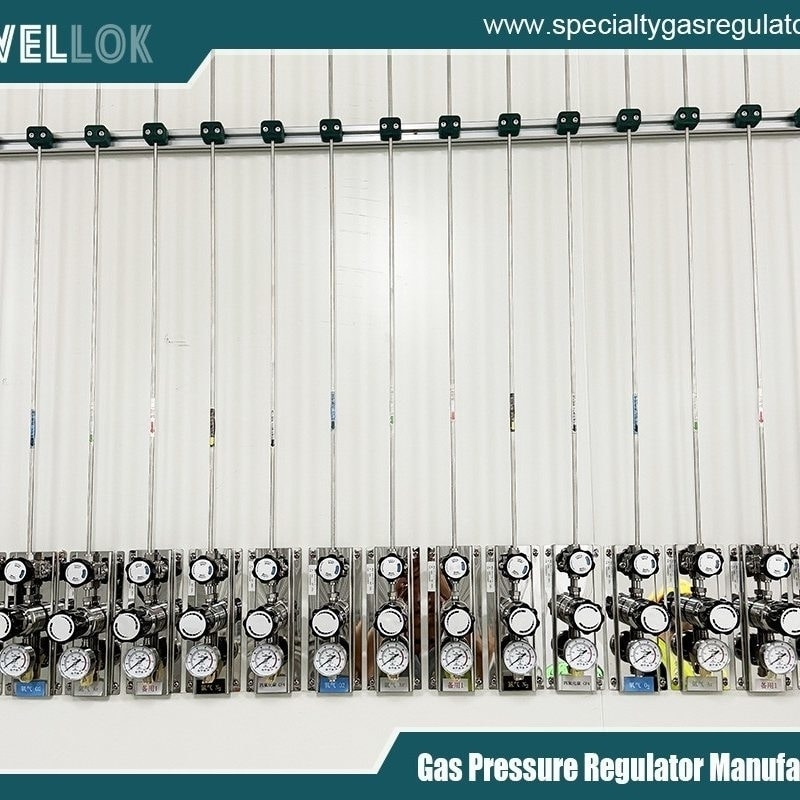

scatola collettore valvola gas sih4
Comprendere la sfida della contaminazione

Prima di valutare le valvole, è necessario capire a cosa servono:

Generazione di particelle: L'usura interna delle guarnizioni e delle parti mobili crea particelle microscopiche.
Permeazione: La diffusione dei gas atmosferici (ad esempio, O₂, N₂, H₂O) attraverso guarnizioni polimeriche o pareti del corpo valvola.
Degassamento: Desorbimento di umidità, idrocarburi e altre sostanze volatili dalle superfici interne e dalle guarnizioni.
Gambe morte e perdite virtuali: Cavità interne in cui il gas può ristagnare, restare intrappolato e lentamente riversarsi nel flusso.
Perdita: Sia esternamente (verso l'atmosfera) sia internamente (dallo stelo al corpo).
Le valvole UHP sono progettate per ridurre al minimo tutti questi fenomeni attraverso specifiche filosofie di progettazione.





La valvola a membrana: un design di difesa sigillato

Principio operativo:
Una valvola a membrana utilizza una membrana flessibile, solitamente polimerica, come elemento di tenuta e barriera. Lo stelo dell'attuatore preme la membrana su una sede rialzata (sfioro) nel corpo valvola per interrompere il flusso. Una volta retratta, la membrana si solleva completamente, offrendo un percorso del flusso fluido e senza ostruzioni. La caratteristica fondamentale è che la membrana isola completamente il meccanismo della valvola (stelo, molla, attuatore) dal gas di processo.

Vantaggi principali dell'argon UHP:

Isolamento senza pari: Il design ermeticamente sigillato garantisce l'assenza di perdite dallo stelo nel flusso di gas (perdita interna) e l'assenza di contatto del gas con il meccanismo di azionamento. Questo è il suo punto di forza.
Volume interno minimo e gambe morte: Quando è aperto, il percorso del flusso è rettilineo e può essere estremamente fluido, imitando la forma di un tubo. Ciò garantisce uno spurgo efficiente e zone di permanenza ridotte al minimo.
Bassa generazione di particelle: In assenza di guarnizioni dinamiche dello stelo esposte al gas e poiché l'azione di tenuta primaria è la delicata compressione di un diaframma su uno stramazzo liscio, la generazione di particelle è molto bassa.
Ottima tenuta alle perdite di elio: I progetti possono raggiungere tassi di perdite esterne eccezionalmente bassi (< 1 x 10⁻⁹ atm cc/sec He).
Resistenza alla corrosione: I corpi sono in genere realizzati in acciaio inossidabile 316L VIM/VAR (fuso a induzione sotto vuoto/rifuso ad arco sotto vuoto) e la membrana bagnata può essere realizzata in materiali altamente inerti come PCTFE (Kalrez®) o PTFE.


Limitazioni intrinseche:

Il diaframma come singolo punto di guasto: La membrana è un componente soggetto a usura. La sua resistenza alla flessione determina la durata della valvola. Un guasto può portare a una rottura catastrofica.
Intervallo di temperatura e pressione limitato: Il diaframma polimerico limita le temperature di esercizio (in genere da -20 °C a 150 °C) e i valori di pressione (dal vuoto assoluto a circa 1500 psi, a seconda del design). Improvvisi picchi di pressione possono danneggiarlo.
Potenziale di permeazione: Sebbene minimo con i fluoropolimeri di alta qualità, è possibile un certo livello di permeazione del gas atmosferico attraverso il diaframma, che può essere critico per le applicazioni di purezza più estreme.
Coefficiente di flusso (Cv): Sebbene sia una buona soluzione, la valvola di scarico rialzata può creare un percorso di flusso leggermente più restrittivo rispetto a una valvola a soffietto a passaggio completo.


La valvola a soffietto metallico: una barriera robusta, interamente in metallo

Principio operativo:
Una valvola a soffietto utilizza un soffietto metallico convoluto, sigillato ermeticamente, come tenuta dello stelo mobile. Lo stelo è fissato alla parte superiore del soffietto, che si allunga e si contrae con l'azionamento. La tenuta primaria all'estremità dello stelo è in genere un otturatore metallico (ad esempio, in acciaio inossidabile) che sigilla contro una sede metallica (spesso con una guarnizione morbida e inerte come nichel o argento). Il soffietto forma una barriera dinamica, interamente metallica, tra il gas di processo e l'atmosfera.



Principali vantaggi della valvola per gas argon UHP :

Percorso interamente in metallo, bagnato ad alta temperatura: Il soffietto, lo stelo e il corpo sono interamente in metallo (acciaio inox 316L, lega 600, ecc.), eliminando il degassamento e la permeazione dei polimeri. Ciò consente la cottura ad alta temperatura (ad esempio, oltre 300 °C) per ottenere i più bassi tassi di degassamento possibili.
Estrema resistenza e capacità di alta pressione: I soffietti metallici sono robusti, in grado di sopportare pressioni molto elevate (fino a 6000 psi o più) e non sono soggetti a guasti improvvisi come i diaframmi. La durata è in genere molto elevata (oltre 100,000 cicli).
Superiore per gas abrasivi o caldi: La struttura interamente in metallo è ideale in caso di rischio di plasma, calore o condizioni insolite che potrebbero degradare un diaframma polimerico.
Alta capacità di flusso (Cv): I progetti spesso presentano un percorso di flusso diretto e a porta completa con restrizioni minime, offrendo un'eccellente conduttanza.
Modalità di guasto affidabile e prevedibile: Solitamente un soffietto si rompe a causa di una piccola perdita, rilevabile tramite un aumento della pressione del pacco o tramite un test di tenuta, piuttosto che a causa di uno scoppio improvviso.


Limitazioni intrinseche:

Volume virtuale: Le convoluzioni del soffietto creano piccoli volumi difficili da spurgare, in cui il gas può rimanere intrappolato. Questa è una "perdita virtuale". I progetti di alta qualità riducono al minimo questo inconveniente grazie a tecniche di imbutitura profonda e speciali caratteristiche di spurgo.
Particelle di usura metallo su metallo: L'azione di tenuta spesso comporta il contatto metallo-metallo (otturatore/sede), che può generare particelle metalliche. Le varianti con sede morbida attenuano questo problema.
Affaticamento del soffietto: Sebbene durevole, il soffietto è soggetto a fatica ciclica. La sua durata dipende dalla lunghezza della corsa, dalla differenza di pressione e dal materiale.
Potenziale di perdite interne: Se la guarnizione primaria a fungo si deteriora, possono verificarsi perdite interne, che però non comportano contaminazione atmosferica.




Confronto diretto e matrice decisionale

Parametro Valvola diaframmatica Valvola a soffietto metallico Giudizio
Barriera di sigillatura primaria Diaframma polimerico Soffietti in metallo Soffietto per temperatura/robustezza; Diaframma per un isolamento perfetto.
Massima purezza (degassamento) Eccellente (con cottura al forno) Superior (tutto in metallo, temperature di cottura più elevate) Soffietto vince per le specifiche di degassamento più basse in assoluto.
Perdita interna (dallo stelo al corpo) Zero (completamente isolato) Possibile (tramite guarnizione a fungo) Diaframma è decisivo per prevenire la contaminazione tra stelo e corpo.
Generazione di particelle Molto basso Basso (potenziale dalla guarnizione metallica) Diaframma ha un leggero vantaggio, ma entrambi sono eccellenti nei design UHP.
Ciclo di vita e prevedibilità Buono (10,000-100,000 cicli). Il guasto è improvviso. Molto alto  (oltre 100,000 cicli). Il guasto è graduale (perdita). Soffietto per applicazioni ad alta frequenza o ad affidabilità critica.
Pressione e temperatura Limitato dal diaframma (ad esempio, 1500 psi, 150°C) Alto (ad esempio, 6000 psi, 450°C) Soffietto per P/T elevato o cottura >200°C.
Conduttanza di flusso (Cv) Buone Tipicamente più alto (progettazioni a porte complete) Soffietto per applicazioni ad alto flusso.
Perdite virtuali / spurgo Ottimo (liscio, volume interno minimo) Buono (richiede una progettazione attenta per ridurre al minimo il volume del soffietto) Diaframma è più semplice eliminarlo completamente.
Total Cost of Ownership Costi iniziali inferiori; costo di sostituzione del diaframma. Costi iniziali più elevati; manutenzione molto ridotta. Diaframma per ciclo basso, Soffietto per costi elevati di ciclo/durata.




Linee guida per la selezione basata sull'applicazione

Scegli una valvola a membrana quando:

L'isolamento assoluto è fondamentale: Negli strumenti analitici (ad esempio GC-MS, ICP-MS) o nei processi sensibili in cui è inaccettabile qualsiasi possibilità che il lubrificante o l'attuatore fuoriesca dal campione.
Spurgo rapido e basso volume morto sono essenziali: Nella cromatografia gassosa o nei sistemi a collettore in cui il volume della cavità della valvola influisce direttamente sul tempo di risposta del sistema e sulla forma del picco.
Le condizioni operative sono moderate: Il sistema ad argon funziona entro intervalli di temperatura (<150°C) e pressione (<1500 psi) standard.
Il costo è un vincolo primario per le applicazioni a basso ciclo: Per sistemi che utilizzano valvole poco frequenti (ad esempio, valvole di isolamento per armadietti del gas).


Scegli una valvola a soffietto metallico quando:

È richiesta la massima purezza con Bake-Out: Nei sistemi di distribuzione dei precursori dei semiconduttori o nelle camere di simulazione spaziale in cui le condizioni UHV/UHP richiedono guarnizioni interamente metalliche e cuocibili fino a livelli di impurità pari a ppb/ppt.
Sono necessarie durevolezza e durata elevata: Nei banchi di prova automatizzati, nelle frequenti commutazioni dei collettori o in qualsiasi applicazione che richieda centinaia di cicli al giorno.
Sono coinvolte alta pressione o alta temperatura: Per l'erogazione di argon ad alta pressione (ad esempio per la polverizzazione catodica) o per sistemi sottoposti a cottura in situ.
Affidabilità e manutenzione prevedibile sono fondamentali: Nei sistemi difficili da raggiungere o critici per la sicurezza, in cui è preferibile una modalità di guasto graduale (perdita rilevabile) rispetto a una improvvisa.

scatola collettore valvola gas sih4
Conclusione

La scelta tra una valvola a membrana e una a soffietto per argon UHP non riguarda la ricerca di una tecnologia universalmente “migliore”, ma l’allineamento delle caratteristiche della valvola con le priorità del sistema.

La valvola a diaframma incarna la filosofia del "contenimento perfetto". Rinuncia a robustezza e limiti di temperatura per creare una barriera senza compromessi tra il processo e il mondo meccanico. È il bisturi del chirurgo: preciso, pulito e ideale per ambienti controllati.
La valvola a soffietto metallico incarna la filosofia di "robusta integrità". È realizzata interamente in metallo per garantire la massima stabilità, durata e prestazioni ad alta temperatura, gestendo meticolosamente il compromesso del volume virtuale interno. È un cavallo di battaglia industriale: potente, affidabile e costruito per condizioni impegnative.
Per la maggior parte delle applicazioni con valvole per gas argon UHP , se il sistema può resistere a temperature superiori a 150 °C o richiede un'estrema robustezza, la valvola a soffietto metallico è la scelta predefinita e standard del settore. Se l'applicazione è particolarmente sensibile al volume interno, opera in condizioni non estreme e richiede il massimo isolamento dell'attuatore, la valvola a membrana rappresenta una soluzione eccellente e spesso più economica.

Consultare sempre le specifiche certificate del produttore per quanto riguarda tassi di perdita, conteggi delle particelle, dati di degassamento e valori di CV. In definitiva, la scelta migliore è quella che offre la purezza, l'affidabilità e il valore richiesti per la vostra specifica applicazione con argon.
