Introduzione: il ruolo critico della regolazione della pressione negli ambienti UHP
Nel panorama della moderna produzione ad alta tecnologia, che spazia dai semiconduttori al fotovoltaico e all'aerospaziale, l'integrità dei sistemi di erogazione del gas è di fondamentale importanza. Al centro di questi sistemi si trova il regolatore di pressione a diaframma vincolato ad altissima purezza (UHP) . Con la miniaturizzazione dei dispositivi fino a dimensioni inferiori ai 5 nm, il margine di errore relativo alla contaminazione del gas, all'instabilità della pressione e alle perdite si riduce drasticamente.

Il regolatore di pressione a membrana legata UHP non è semplicemente una valvola; è uno strumento di precisione progettato per colmare il divario tra lo stoccaggio di grandi quantità ad alta pressione e le delicate camere di processo. Questo articolo fornisce un'analisi tecnica esaustiva della sua architettura, della meccanica del design a membrana legata, di considerazioni di scienza dei materiali e del suo ruolo indispensabile nelle catene di fornitura globali.

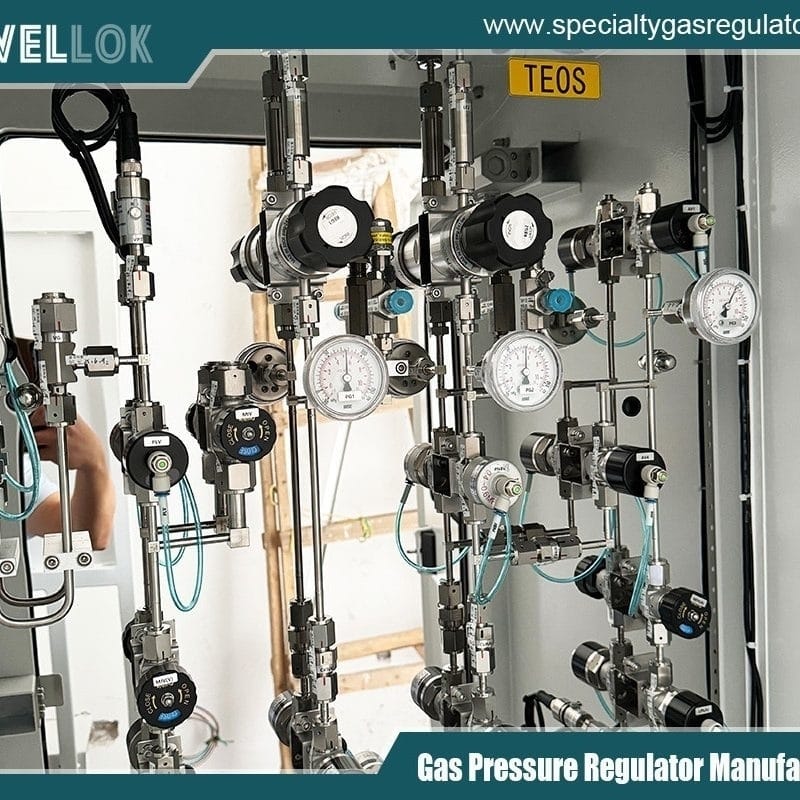

regolatori di pressione del gas in acciaio inossidabile UHP 316L
Definizione dell'architettura "Tied-diaphragm"
Per comprendere il significato del design "legato", è necessario innanzitutto comprendere i limiti dei regolatori di pressione standard. In un regolatore convenzionale, la membrana e l'otturatore (il componente interno che regola il flusso) sono due entità separate tenute insieme dalla tensione della molla o dalla pressione del gas.

Nei regolatori di pressione a membrana vincolata UHP , la membrana è collegata meccanicamente alla valvola a fungo. Questo collegamento meccanico garantisce che, quando la membrana si sposta verso l'alto (a causa di una diminuzione della pressione a valle o di una regolazione manuale), spinga fisicamente la valvola a fungo in posizione aperta. Viceversa, quando il regolatore viene chiuso, la membrana spinge la valvola a fungo nella sede.

2.1 Vantaggi del collegamento meccanico

Spegnimento positivo:I regolatori standard sfruttano la forza della molla per chiudere l'otturatore. In caso di presenza di particelle o di "deformazione della sede", la tenuta potrebbe rompersi. Il design con innesto consente all'utente di forzare manualmente l'otturatore nella sede, garantendo una tenuta stagna anche in presenza di contaminanti minori.
Gestione di gas pericolosi:Molti processi UHP coinvolgono gas piroforici, tossici o corrosivi (ad esempio silano, fosfina, acido cloridrico). La membrana a doppio strato garantisce che il regolatore non si apra in modo anomalo, prevenendo catastrofiche fuoriuscite di gas.
Riduzione dell'isteresi:Il collegamento diretto riduce il “gioco” tra i componenti, garantendo una risposta più lineare e prevedibile alle variazioni di pressione.


Scienza dei materiali e integrità delle superfici
Nel mondo UHP, le superfici “bagnate”, ovvero quelle a contatto con il gas, devono essere chimicamente inerti e fisicamente lisce.

3.1 Acciaio inossidabile 316L ed elettrolucidatura

Lo standard industriale per il corpo di un regolatore di pressione a membrana legata UHP è l'acciaio inossidabile 316L, spesso raffinato attraverso processi di fusione singola o doppia fusione (VIM/VAR) per ridurre le inclusioni. Per ottenere lo stato UHP, questi corpi vengono sottoposti a elettrolucidatura. Questo processo elettrochimico rimuove i "picchi e le valli" della superficie metallica a livello microscopico, ottenendo una finitura superficiale di 10 Ra o inferiore. Ciò impedisce che umidità e particolato rimangano intrappolati sulla superficie (degassamento).

3.2 Leghe esotiche per servizio corrosivo

Per gas come HCl anidro o HBr, anche l'acciaio inossidabile 316L può essere soggetto a corrosione puntiforme. In questi casi, il diaframma, il componente più sollecitato, è in genere realizzato con leghe ad alta resistenza come Hastelloy C-22 o Elgiloy. Questi materiali offrono una resistenza alla fatica e agli attacchi chimici superiori.



Metriche di prestazione: calo, effetto della pressione di alimentazione e integrità delle perdite
Nella specifica di un regolatore di pressione a membrana vincolata UHP , gli ingegneri si concentrano su tre curve di prestazione critiche.

4.1 Il fenomeno del “Droop”

Il droop è la diminuzione della pressione di uscita all'aumentare della portata. Un regolatore UHP di alta qualità è progettato con un diaframma di rilevamento di grandi dimensioni per ridurre al minimo questo effetto. Il design a diaframma legato aiuta a mantenere un "set point" stabile al variare delle condizioni di flusso, il che è fondamentale per processi come la deposizione atomica a strati (ALD).

4.2 Effetto della pressione di alimentazione (SPE)

L'SPE si verifica quando la pressione di ingresso (da una bombola di gas in fase di svuotamento) diminuisce, causando un aumento della pressione di uscita. Poiché il meccanismo a membrana legata offre un migliore controllo sulla posizione dell'otturatore, i produttori possono regolare la geometria interna per ottenere uno SPE inferiore all'1%, il che significa che per ogni calo di 100 PSI nel serbatoio, la pressione di processo oscilla solo di 1 PSI.

4.3 Integrità delle perdite e degassamento

La perdita in un sistema UHP viene misurata in due modi:

Perdite interne:Atmosfera che si infiltra nel flusso di gas.
Perdita attraverso il sedile:Il gas bypassa il fungo quando è chiuso.
I regolatori di pressione a membrana legata UHP sono testati per perdite di elio fino a 1 x 10⁻⁹ atm cc/sec. Questo livello di integrità è obbligatorio per impedire l'ingresso di ossigeno e umidità nella linea, che ossiderebbero i wafer e rovinerebbero interi lotti di produzione.


Profili applicativi
5.1 Fabbricazione di semiconduttori (la “Fab”)

All'interno della Fab, questi regolatori si trovano negli armadietti del gas e nelle scatole del collettore delle valvole (VMB). Prelevano il gas ad alta pressione dal sotto-fab e lo regolano a livelli precisi per gli utensili. In questo caso, si preferisce il diaframma legato perché può gestire i cicli rapidi richiesti dai moderni utensili per litografia e incisione.

5.2 Laboratori analitici e strumentazione

Nella gascromatografia e nella spettrometria di massa, il rumore di fondo dello strumento è spesso determinato dalla stabilità del gas vettore. Un regolatore di pressione a diaframma vincolato UHP fornisce la regolazione di pressione "piatta" necessaria per rilevare livelli di impurità nell'ordine delle parti per miliardo (ppb).



Migliori pratiche di installazione e manutenzione
Per mantenere lo stato UHP di un regolatore a membrana legata, è necessario seguire protocolli specifici:

Spurgo:Prima dell'installazione, il sistema deve essere spurgato con azoto o argon ad alta purezza per rimuovere l'umidità atmosferica.
Assemblaggio in camera bianca:I regolatori devono essere disimballati e installati solo in un ambiente sterile di Classe 100 (ISO 5) o superiore.
Saldatura orbitale:La maggior parte dei regolatori UHP è dotata di raccordi o monconi tubolari per la saldatura orbitale. Ciò elimina la necessità di filettature, che rappresentano una delle principali fonti di generazione di particolato.


Tendenze future: integrazione digitale e miniaturizzazione
Con l'evoluzione del settore verso "Industria 4.0", stiamo assistendo all'emergere di regolatori di pressione UHP "intelligenti" a membrana legata. Queste unità incorporano trasduttori di pressione integrati e connettività IoT, consentendo ai responsabili di fabbrica di monitorare il consumo di gas e lo stato del regolatore in tempo reale. Inoltre, con l'aumento dei costi di spazio all'interno della fabbrica, vengono sviluppati "mini-regolatori" con la stessa affidabilità dei regolatori a membrana legata, adatti a ingombri più ridotti.


Regolatore speciale a due stadi in acciaio inossidabile ad alta purezza
Conclusione
Il regolatore di pressione a membrana legata UHP è un capolavoro di ingegneria meccanica. Combinando la sicurezza di un collegamento meccanico con la purezza di leghe esotiche elettrolucidate, consente la produzione dei microchip che alimentano il nostro mondo moderno. Per ingegneri e specialisti degli acquisti, la scelta del regolatore giusto, considerando stati di decompressione, compatibilità dei materiali e tassi di perdita, non è solo una scelta tecnica, ma un requisito fondamentale per l'eccellenza operativa in ambienti ad elevata purezza.
