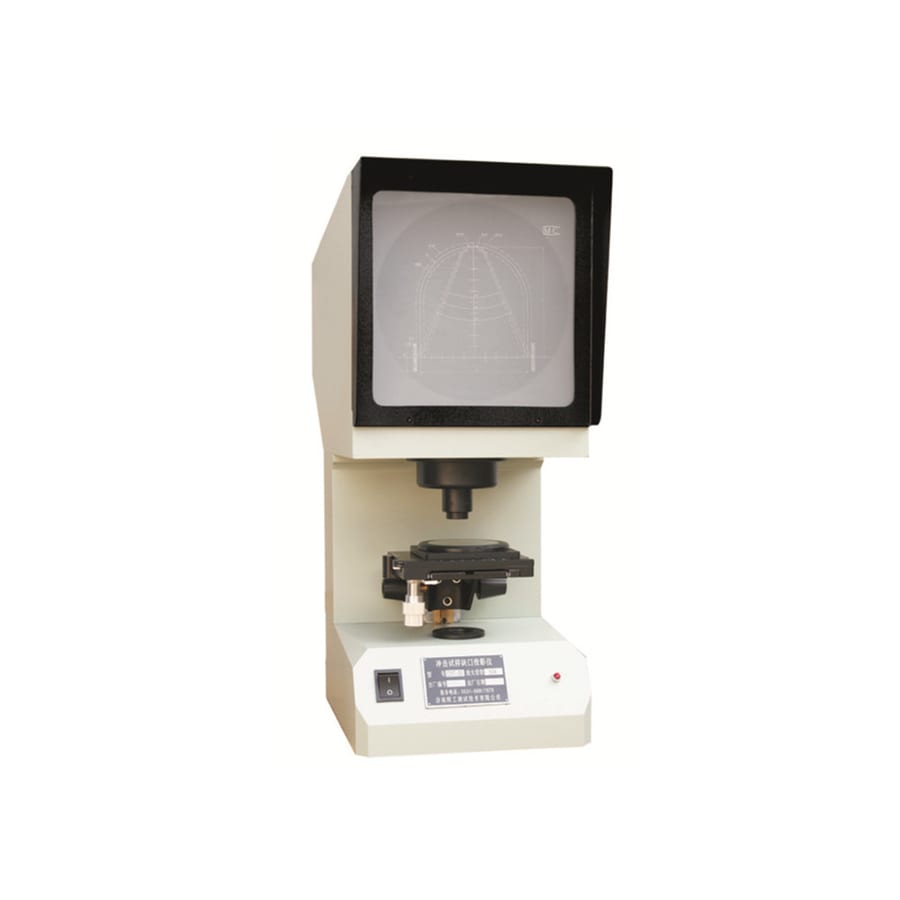

CST-50M Proiettore di distanze per provini Charpy Impact

{{{sourceTextContent.subTitle}}}

Proiettore di distanze per campioni d'impatto

{{{sourceTextContent.description}}}

Uso e caratteristiche
La prova d'urto prevede requisiti rigorosi per quanto riguarda l'intaglio del provino, e una piccola variazione dell'intaglio causerà una grande deviazione del risultato della prova. Per garantire che l'intaglio del provino impattato sia qualificato, l'ispezione della qualità dell'intaglio è un importante metodo di controllo. Attualmente, l'ispezione con ingrandimento a proiezione ottica è l'unico metodo pratico in grado di garantire la qualità dell'impatto del campione.

Il proiettore Charpy CST-50M è uno speciale progetto e sviluppo della nostra azienda in conformità alla norma ASTM E23-18 "Standard Test Methods for Notched Bar Impact Testing of Metallic Materials" 8.2.2 e GB/T229-2020. Si tratta di uno strumento ottico speciale per il controllo della qualità della lavorazione dell'intaglio dei campioni d'impatto Charpy di tipo V e U. Con diritti di proprietà intellettuale indipendenti. È un'apparecchiatura speciale per i laboratori fisici e chimici dei dipartimenti di metallurgia, caldaie e recipienti a pressione, costruzione di veicoli e navi, produzione di macchinari per l'ingegneria e ricerca scientifica.
Questa apparecchiatura utilizza il metodo della proiezione ottica per ingrandire e proiettare il contorno dell'intaglio del campione d'urto sullo schermo di proiezione e confrontarlo con il modello standard dell'intaglio a forma di V o di U del campione d'urto sullo schermo di proiezione per determinare se la lavorazione dell'intaglio del campione d'urto testato è qualificata. Questa apparecchiatura ha bisogno solo di energia elettrica, è facile da usare, intuitiva per il controllo e il contrasto, ha un'elevata efficienza, dimensioni ridotte, facile da spostare e di facile manutenzione.

Caratteristiche eccezionali:
Questo prodotto ha ottenuto il brevetto di base dei diritti di proprietà intellettuale e il brevetto del modello di utilità del prodotto nel marzo 2021 (numero di brevetto: 202120507046.8)
Lo schermo è contrassegnato da una scala evidente ed è contrassegnato da tolleranza, valore angolare e linea di profondità, in grado di leggere con precisione l'errore di intaglio, che soddisfa alcuni standard internazionali correlati come American Standard, European Standard EN 10045, ASTM E23, ISO 148, ISO 83, GB/T229, ecc. Requisiti standard.
Può anche essere personalizzato in base ai requisiti del cliente per soddisfare le esigenze di rilevamento del divario di campioni d'impatto di 3 mm o 5 mm.

Parametri tecnici principali
1. Ingrandimento: 50X
Ingrandimento obiettivo: 2,5X
Ingrandimento obiettivo di proiezione 20X
2. Diametro dello schermo di proiezione: Φ200 mm
3. Dimensioni del banco di lavoro:
Tavolo quadrato (110X125)mm
Tavolo rotondo Φ90 mm
Diametro del vetro del banco di lavoro: Φ70 mm
4. Corsa del piano di lavoro:
Longitudinale ±10 mm
Trasversale ±10 mm
Sollevamento ±12 mm (senza scala)
5. Intervallo di rotazione del piano di lavoro: 0° -360° (senza scala)
6. Sorgente luminosa (lampada alogena al tungsteno): 12V 100W
7. Potenza: 220V 150W
8. Dimensioni (lunghezza * larghezza * altezza): (510 * 220 * 600) mm
9. Peso: circa 20 kg
