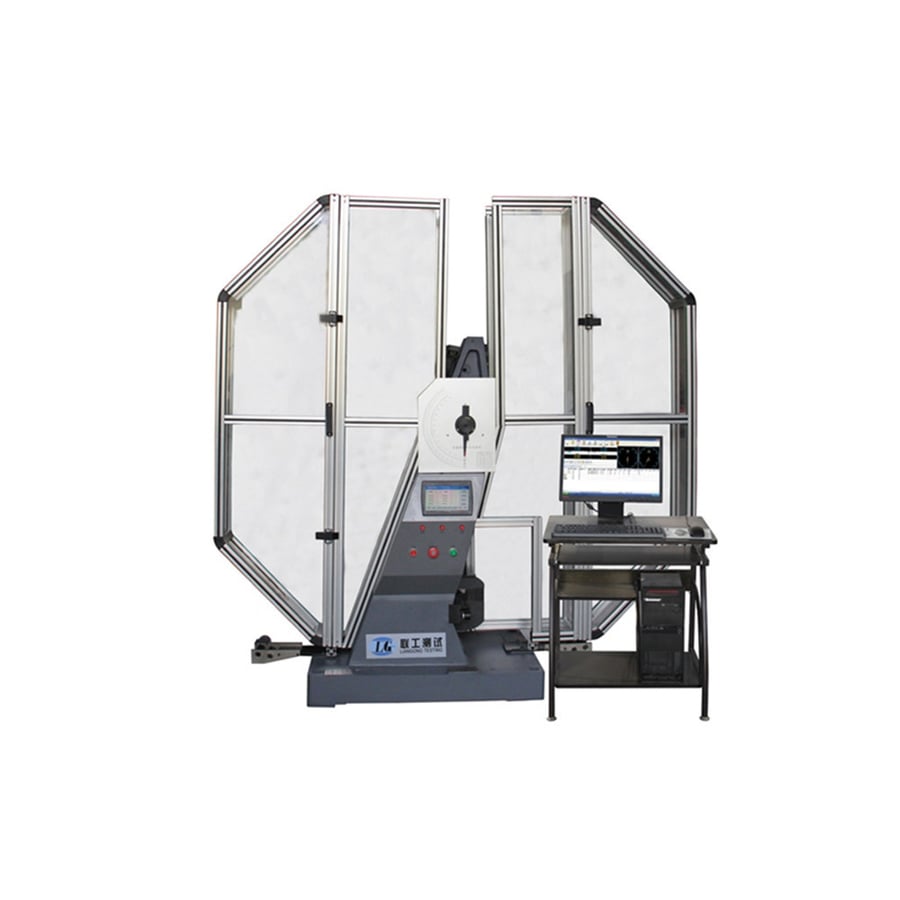

Macchina per prove d'urto Charpy a controllo computerizzato EBC-750W

{{{sourceTextContent.subTitle}}}

Macchina per prove d'urto Charpy

{{{sourceTextContent.description}}}

I. Modello e nome
Macchina per prove d'urto Charpy a controllo computerizzato EBC-750W

II.Applicazione dell'apparecchiatura
Questa macchina è uno strumento per testare la resistenza all'impatto dei materiali metallici sotto carico dinamico. Può eseguire in modo continuo un gran numero di prove d'urto su metallo. Adotta un controllo completamente automatizzato. Il sistema di controllo utilizza un controllore programmabile importato (PLC). Attraverso il programma software del computer, controlla il pendolo e l'intero processo di prova d'urto. Può visualizzare il lavoro di assorbimento dell'impatto, la durezza dell'impatto, l'angolo di rotazione del martello a pendolo e stampare il rapporto di prova, ecc. Il funzionamento è semplice, sicuro e affidabile e l'efficienza di lavoro è elevata. La macchina è dotata di una rete di protezione che garantisce la sicurezza dell'operatore. Si tratta di uno strumento di ispezione utilizzato principalmente nei dipartimenti di misurazione e controllo della qualità, nei dipartimenti di supervisione tecnica, nella metallurgia e nell'acciaio, nella produzione di macchinari, nei recipienti a pressione, nella produzione automobilistica, nelle università, negli istituti di ricerca scientifica e in altri mercati necessari; inoltre, è uno strumento di prova indispensabile per le unità di ricerca scientifica per condurre ricerche su nuovi materiali.
III.Norme applicabili (si prega di consultarci per altre norme applicabili)
1．GB/T 3808-2018 Verifica delle macchine per prove d'urto di tipo a pendolo
2．GB/T 229-2007 Materiali metallici-Metodo di prova d'urto con pendolo carpiato
3．JJG 145-2007 Macchine per prove d'urto a pendolo
4．ASTM E23-2018 Metodi di prova standard per la prova d'urto di barre dentellate di materiali metallici (può soddisfare lo standard mentre si equipaggia con il riscontro standard americano)
5．ISO 148.1-2016 Materiali metallici-Test d'impatto con pendolo carpiato-Parte 1:Metodo di prova
6．ISO 148-2: 2016 Materiali metallici-Prova d'urto con pendolo carpiato-Parte 2: Verifica delle macchine di prova
7．ISO 148.3-2016 Materiali metallici-Prova d'urto con pendolo di Charpy-Parte 3: Preparazione e caratterizzazione di provini con intaglio a V di Charpy per la verifica indiretta di macchine per l'urto con pendolo
8．ISO R83 Acciaio-Test d'impatto Charpy (intaglio a U)

IV.Parametri tecnici
Macchina per prove d'urto Charpy a controllo computerizzato
Modello macchina EBC-750W
Energia d'impatto 150J 300J 450J 600J 750J
Intervallo della scala graduata e valore di indicizzazione Intervallo di energia 0-150J 0-300J 0-450J 0-600J 0-750J
Valore di indicizzazione per ogni cella 1J 2J 3J 4J 5J
Coppia del pendolo M=80,3848N-m M=160,7695N-m M=241,1543N-m M=321,5390N-m M=401,9238N-m
Angolo di preparazione del pendolo 150
Centro di rotazione dell'albero del pendolo e distanza del punto di impatto (centro del campione) 750 mm
Velocità d'impatto 5,24 m/s
Apertura del supporto del campione 40 mm
Angolo rotondo della ganascia di supporto R (1,0~1,5)mm (1 mm su ordinazione speciale)
Raggio di curvatura della lama R (2,0~2,5)mm (8 mm su ordinazione speciale)
Angolo della superficie di supporto del supporto del campione 11°±1°
Angolo della lama d'impatto 30°±1°
Spessore della lama d'impatto 16 mm
Gamma di misurazione dell'angolo 0-360°
Risoluzione dell'angolo ≤0,06°
Dimensione del provino 10×10×55 mm (spessore 7,5 mm, 5 mm su ordinazione speciale)
Peso della macchina 900 kg
Alimentazione elettrica Trifase a quattro fili, 380V 50Hz 1,5KW
