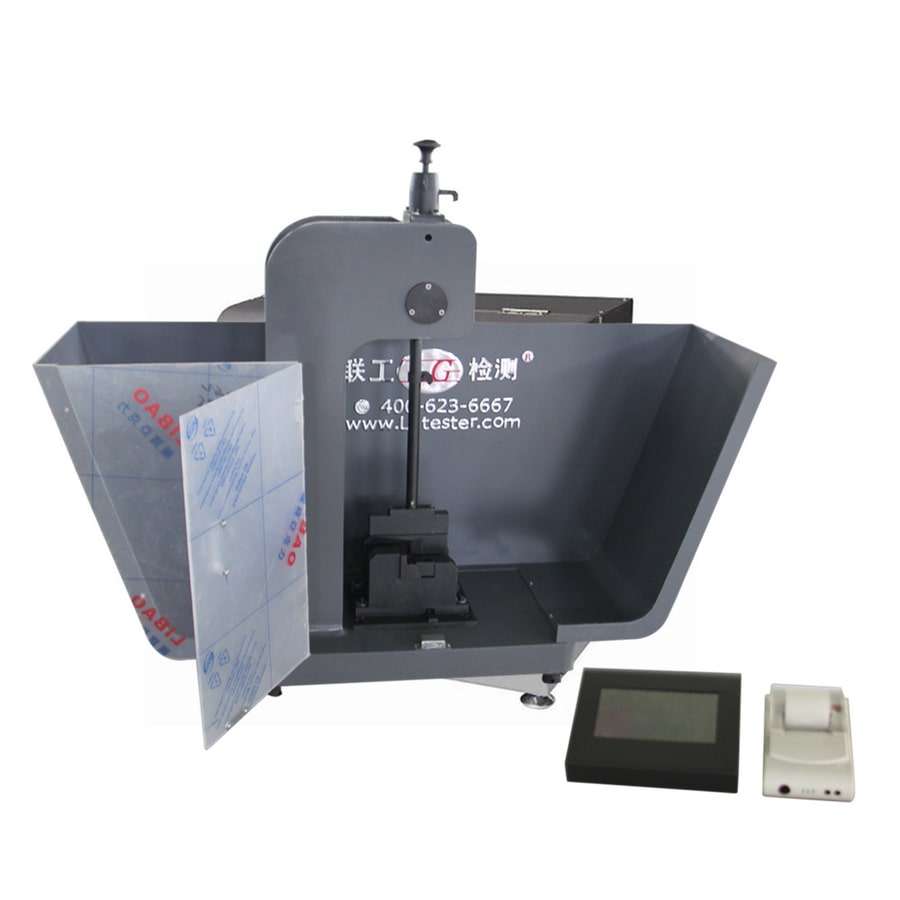

Macchina per prove d'urto Charpy con display digitale JB-50D

{{{sourceTextContent.subTitle}}}

Macchina per prove d'urto Charpy

{{{sourceTextContent.description}}}

1.Utilizzo
La macchina per prove d'urto Charpy con display digitale JB-50D è controllata da un microcomputer a chip singolo e da un display a cristalli liquidi. Lo strumento presenta i vantaggi del comodo dialogo uomo-macchina, dell'alta precisione, della visualizzazione automatica dell'energia d'impatto, del calcolo automatico della forza d'impatto e del calcolo automatico del valore medio della forza d'impatto dell'intero gruppo di campioni; i dati possono essere cancellati arbitrariamente.
Dotato di stampante. Corpo del martello a rilascio elettrico. L'intera macchina ha una buona rigidità e non presenta deformazioni da stress dopo il trattamento di invecchiamento.
Viene utilizzata per determinare la tenacità all'urto di materiali non metallici e metallici come plastiche rigide, materiali compositi rinforzati con fibre, nylon, plastiche rinforzate con fibre di vetro, ceramiche, pietre fuse, apparecchi elettrici in plastica, materiali isolanti, ghisa, metalli non ferrosi, ecc. È un'apparecchiatura comune per l'ispezione della qualità di istituti di ricerca scientifica, scuole e università, fabbriche e miniere collegate.
Standard di prova
ISO 179-1 "Plastica - Determinazione delle proprietà di impatto Charpy"
GB/T 1043-2008 "Plastica-Determinazione della resistenza all'urto Charpy dei materiali rigidi"
GB/T 18743-2002 Tubi termoplastici per il trasporto di fluidi-determinazione dell'impatto con il metodo charpy
GB/T 3808-2018 "Verifica della macchina per prove d'urto a pendolo"
JJG145-2007 "Macchina per prove d'impatto a pendolo"
GB/T 2611-2007 "Requisiti generali per le macchine di prova"
Dimensioni del campione per la prova Charpy (mm):
Tipo di campione Lunghezza (l) Larghezza (b) Spessore (d)
1 80±2 10±0.5 4±0.2
2 50±1 6±0.2 4±0.2
3 120±2 15±0.5 10±0.5
4 125±2 13±0.5 13±0.5

2. Parametri tecnici
2.1. Velocità d'impatto: 3,8 m/s
2.2. Energia del pendolo: 25J, 50J
2.3. Distanza tra il centro del pendolo e il centro del campione: 395 mm
2.4. Angolo del pendolo: 150°
2.5. Coppia del pendolo: Pd25=13.3974N.m Pd50=26.7952N.m
2.6. Alimentazione: 220V/50Hz
2.7. Dimensioni: circa 600*450*850 mm
2.8. Peso: circa 150 kg
3. Configurazione principale
3.1. Set host 1
3.2. martello a pendolo da 25J, 50J uno per ciascuno
3.3. Supporto per trave Charpy 1 set
3.4. Supporto per ganasce 2 set
3.5. Piedini regolabili 4 pz
3.6. Schermo LCD 1 set
4.Condizioni di installazione della macchina di prova
4.1. Prima di installare la macchina di prova, l'olio antiruggine applicato durante l'imballaggio deve essere pulito e la polvere deve essere eliminata con un filo di cotone. Non smontare facilmente le parti durante la pulizia.
4.2. Non devono esserci vibrazioni o mezzi corrosivi intorno al luogo di installazione della macchina di prova.
4.3. La macchina di prova è installata su una base solida, la cui massa deve essere almeno 40 volte la massa del pendolo massimo utilizzato e il cui livello deve essere regolato a 0,2/1000.
4.4. Temperatura ambiente: 15~35℃
