Coperta isolante per tubi di scarico destinati a tubazioni ad alta temperatura

{{{sourceTextContent.subTitle}}}

Le coperte isolanti personalizzate per tubi di scarico contribuiscono a ridurre il calore radiante e la temperatura superficiale dei tubi di scarico di motori diesel, generatori, imbarcazioni e impianti industriali.

{{{sourceTextContent.description}}}

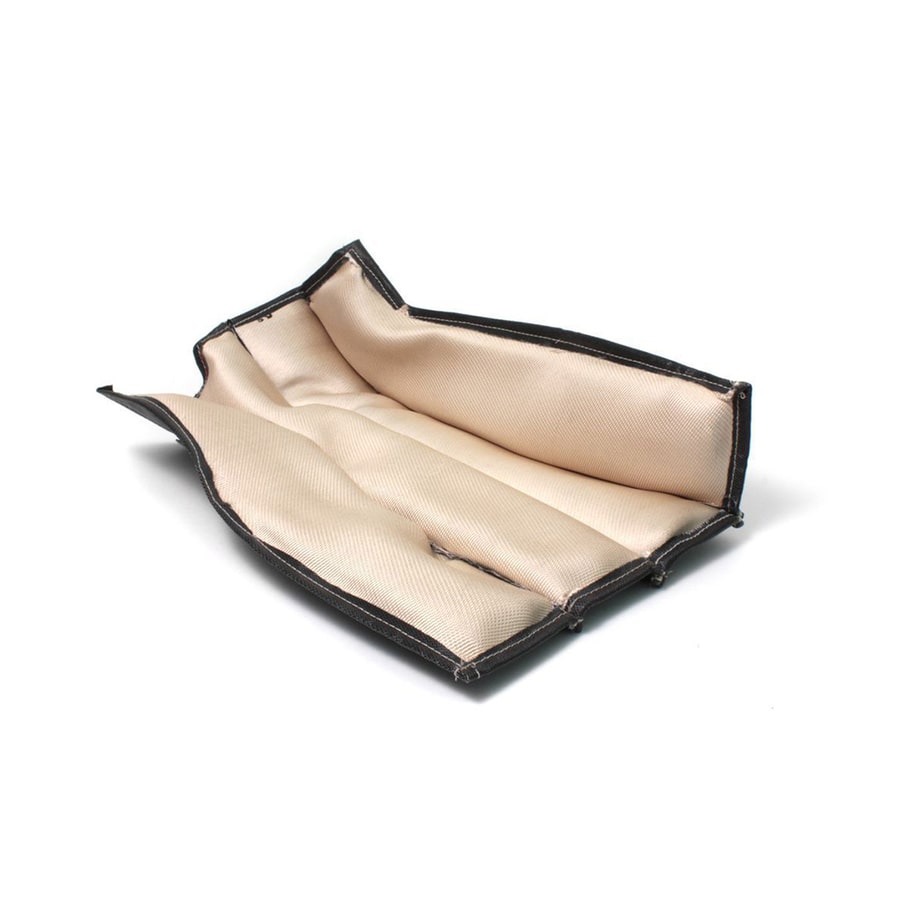

Una coperta isolante per tubi di scarico è un sistema di isolamento termico rimovibile progettato per essere applicato direttamente attorno alle tubazioni di scarico ad alta temperatura. Viene utilizzata nei casi in cui i tubi di scarico caldi generino un eccessivo calore radiante, temperature superficiali elevate o rischi di esposizione termica per le apparecchiature, i tubi flessibili, i cavi e il personale nelle vicinanze.

A differenza di uno scudo termico metallico convenzionale, che viene normalmente installato tra una fonte di calore e un componente da proteggere, una coperta isolante per tubi di scarico avvolge il tubo stesso. Questo metodo di isolamento diretto aiuta a contenere il calore più vicino alla fonte e può fornire una protezione termica più uniforme lungo tubi diritti, curve, flange e altre sezioni dello scarico.

Le tubazioni di scarico ad alta temperatura sono presenti in molte applicazioni industriali, tra cui motori diesel, gruppi elettrogeni, sistemi di propulsione navale, apparecchiature di generazione di energia fisse e macchinari pesanti. Negli spazi chiusi, i tubi di scarico non isolati possono rilasciare quantità significative di calore nell’ambiente circostante e aumentare il carico termico sull’intero sistema.

Una coperta isolante per tubi di scarico progettata correttamente contribuisce a risolvere questo problema combinando diversi strati funzionali.

Lo strato interno è a contatto con il tubo di scarico caldo e deve resistere all’esposizione ripetuta ad alte temperature di esercizio. A seconda dell’applicazione, è possibile scegliere tra fibra di vetro, tessuto ad alto contenuto di silice, rete in acciaio inossidabile e altri materiali resistenti alle alte temperature.

L’anima isolante fornisce la resistenza primaria al trasferimento di calore. A seconda della temperatura e delle prestazioni richieste, nella struttura della copertura possono essere incorporati isolanti in fibra di vetro, materiali a base di silice o isolanti in fibra ceramica.

Lo strato esterno protegge l’isolante da abrasione, vibrazioni, olio, umidità e manipolazioni ripetute. Per le applicazioni in cui è importante la resistenza alla contaminazione, è possibile utilizzare fibra di vetro rivestita in silicone e altri tessuti tecnici rivestiti.

Questi strati agiscono in sinergia per creare una barriera termica flessibile attorno al tubo di scarico.

Tra le applicazioni più comuni delle coperte isolanti per tubi di scarico figurano:

Tubazioni di scarico dei motori diesel

Tubi di scarico dei generatori

Sistemi di scarico dei motori marini

Tubazioni dei motori industriali

Gomiti di scarico

Flangie di scarico

Tubi di scarico del turbocompressore

Raccordi flessibili di scarico

Tubazioni di ingresso e uscita del silenziatore

Linee di scarico di processo ad alta temperatura

Un motivo importante per l’utilizzo di una coperta isolante rimovibile per tubi di scarico è l’accessibilità per la manutenzione.

Gli impianti di scarico industriali richiedono regolarmente ispezioni, serraggi, riparazioni e sostituzioni di componenti. Un rivestimento isolante permanente può rendere queste procedure più difficili, poiché potrebbe essere necessario rimuovere l’isolamento in modo distruttivo prima di poter accedere alle parti interessate.

Una copertura isolante rimovibile per tubi di scarico può essere aperta e rimossa quando è necessaria la manutenzione, per poi essere reinstallata in seguito. Ciò è particolarmente utile in prossimità di flange, fascette, sensori, giunti di dilatazione e componenti di scarico che richiedono un intervento periodico.

Anche l’adattamento su misura è importante per le prestazioni termiche.

Una copertura che non segua da vicino il tubo o il componente può lasciare aree esposte da cui il calore fuoriesce. Le sezioni diritte possono solitamente essere isolate con semplici coperture cilindriche, mentre gomiti, riduttori, flange e gruppi di scarico irregolari richiedono spesso sezioni isolanti sagomate individualmente.

Per tratti di tubazioni di scarico di lunga lunghezza, è possibile progettare più sezioni di guaina in modo che singole aree possano essere rimosse senza smantellare l’intero sistema di isolamento.

Lo spessore di isolamento richiesto dipende da diversi fattori, tra cui la temperatura di scarico, il diametro del tubo, le condizioni ambientali e la temperatura desiderata della superficie esterna. Aumentare lo spessore dell’isolamento può migliorare la resistenza termica, ma occorre considerare anche lo spazio disponibile attorno al tubo.

Gli ingegneri che specificano l’isolamento dei tubi di scarico dovrebbero valutare:

Temperatura continua dei gas di scarico

Esposizione alla temperatura massima

Riduzione desiderata della temperatura superficiale

Diametro del tubo

Geometria del tubo

Spazio di installazione disponibile

Spessore dell’isolamento

Livello di vibrazione

Esposizione a olio e umidità

Accesso per la manutenzione

Sistema di fissaggio

Condizioni ambientali

L’ambiente di applicazione può influenzare in modo significativo la realizzazione finale.

Nei gruppi elettrogeni, le coperte isolanti per tubi di scarico vengono spesso utilizzate per ridurre il calore radiante all’interno di involucri acustici o resistenti alle intemperie. Ciò contribuisce a limitare l’esposizione termica dei sistemi elettrici e dei componenti del motore adiacenti.

Negli impianti con motori diesel, le coperte isolanti possono isolare i tubi di scarico, i collettori e le sezioni di uscita del turbocompressore, resistendo al contempo alle vibrazioni e ai ripetuti cicli termici.

Gli impianti di scarico marini possono richiedere una maggiore resistenza all’umidità, alla contaminazione da olio e alle condizioni di spazio ristretto della sala macchine.

Le installazioni di tubazioni industriali possono dare priorità alla protezione del personale, alla riduzione delle perdite di calore e a un più facile accesso per la manutenzione.

Rispetto al tradizionale rivestimento isolante dei tubi di scarico, una coperta isolante rimovibile facilita la manutenzione e la sostituzione. Rispetto alle schermature rigide, offre un contenimento termico diretto attorno al tubo caldo e può essere realizzata su misura per geometrie complesse.

BSTFLEX produce coperte isolanti su misura per tubi di scarico di motori diesel, gruppi elettrogeni, attrezzature navali, macchinari industriali e altre applicazioni di scarico ad alta temperatura. Le dimensioni delle coperte, lo spessore dell’isolante, i materiali, i metodi di fissaggio e le forme dei componenti possono essere sviluppati in base a disegni, misurazioni, campioni e condizioni operative effettive.

Per le tubazioni di scarico ad alta temperatura in cui il calore radiante, l’esposizione a superfici calde e l’accessibilità per la manutenzione rappresentano fattori critici, una copertura isolante per tubi di scarico progettata in modo adeguato offre una soluzione di gestione termica efficace e funzionale.
