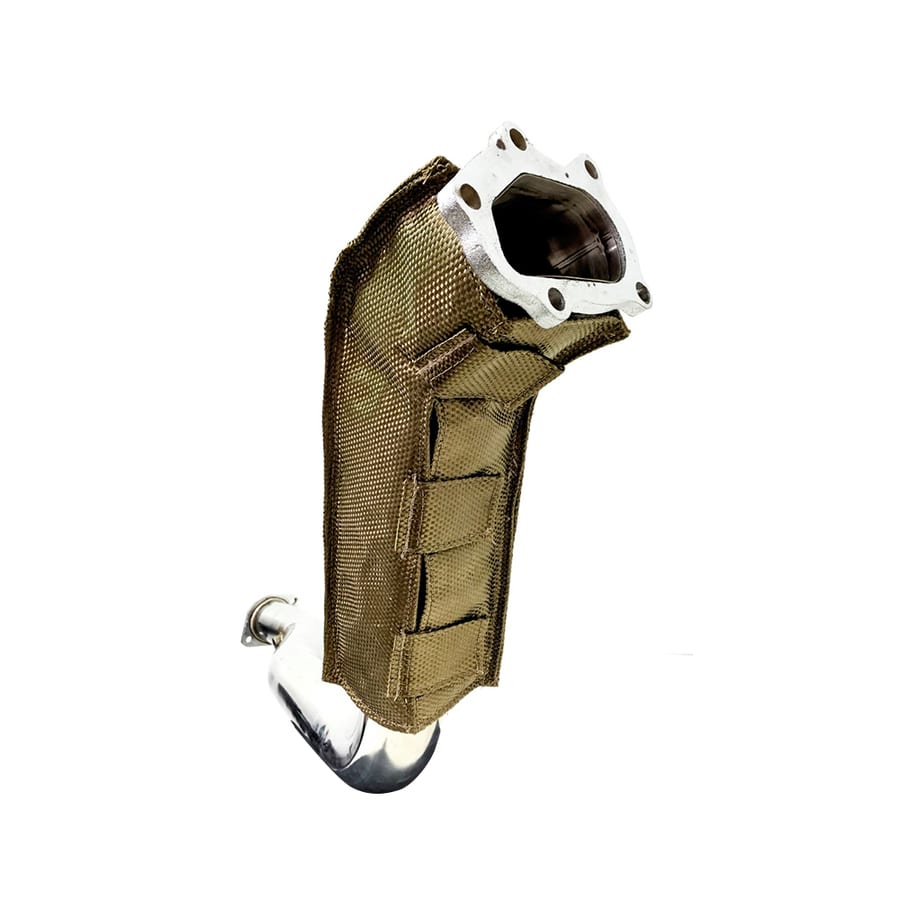

Coperta isolante per lo scarico, per l'isolamento di tubi ad alta temperatura
{{{sourceTextContent.subTitle}}}
Coperta isolante per lo scarico
{{{sourceTextContent.description}}}
Coperta isolante per tubazioni di scarico ad alta temperatura
Protezione termica flessibile per tubazioni di scarico ad alta temperatura
Una coperta isolante per tubazioni di scarico è una soluzione di isolamento termico flessibile progettata per rivestire tubazioni di scarico ad alta temperatura e i relativi componenti. Contribuisce a ridurre il trasferimento di calore dall’impianto di scarico all’ambiente circostante, offrendo al contempo una pratica alternativa ai metodi di isolamento permanenti.
L’isolamento termico per tubazioni di scarico è ampiamente utilizzato per motori industriali, generatori diesel, motori marini, attrezzature pesanti, sistemi di generazione di energia e altri macchinari in cui le tubazioni di scarico calde sono installate in prossimità di componenti sensibili al calore.
A differenza del semplice avvolgimento dei tubi di scarico, una coperta isolante può essere realizzata come un assemblaggio sagomato a più strati che segue la geometria dell’impianto di scarico. Può inoltre essere progettata per essere rimossa quando sono necessarie ispezioni o interventi di manutenzione.
Che cos’è una coperta isolante per scarichi?
Una coperta isolante per scarichi è una copertura isolante termica prefabbricata installata attorno a un tubo di scarico caldo o a un componente dello scarico.
La coperta è normalmente costituita da diversi strati, ciascuno dei quali svolge una funzione diversa.
Una struttura tipica può includere:
Strato Funzione
Tessuto interno Protegge l’isolante dalla superficie calda dello scarico
Isolamento termico Riduce il trasferimento di calore attraverso la copertura
Strato riflettente Aiuta a controllare il calore radiante
Rivestimento esterno Fornisce protezione meccanica e dagli agenti atmosferici
Sistema di fissaggio Fissa la copertura attorno al componente
La struttura effettiva può essere adattata in base alla temperatura di esercizio, all’ambiente di installazione, allo spazio disponibile e alle prestazioni termiche richieste.
Per i sistemi di scarico complessi, la copertura isolante può essere costituita da più sezioni sagomate individualmente anziché da un’unica copertura continua.
Perché si utilizza l’isolamento termico per i tubi di scarico?
Le tubazioni di scarico calde possono diventare una delle principali fonti di calore indesiderato all’interno del vano di un’apparecchiatura.
Quando un tubo non isolato funziona a temperature elevate, il calore può essere trasferito all’aria circostante e ai componenti vicini. In un vano motore ristretto, ciò può contribuire ad aumentare le temperature ambientali intorno a cavi, tubi flessibili, sensori, componenti idraulici e altre apparecchiature.
L’isolamento termico dei tubi di scarico crea una resistenza termica attorno al tubo caldo.
Gli obiettivi principali possono includere:
Ridurre la temperatura della superficie esterna
Limitare il trasferimento di calore alle apparecchiature circostanti
Ridurre l’esposizione al calore radiante
Migliorare la gestione termica del vano motore
Proteggere i componenti sensibili alla temperatura nelle vicinanze
Migliorare la sicurezza dell’operatore in prossimità di superfici calde accessibili
Ridurre l’accumulo di calore negli spazi chiusi
La riduzione effettiva della temperatura dipende dalla temperatura dei gas di scarico, dalla struttura dell’isolamento, dallo spessore, dalle condizioni di installazione e dal flusso d’aria circostante.
Coperta isolante per scarico vs. guaina isolante per scarico
La coperta isolante per scarico e la guaina isolante per scarico possono svolgere funzioni simili di gestione termica, ma non sono necessariamente lo stesso tipo di prodotto.
Un rivestimento isolante per lo scarico viene generalmente installato avvolgendo il materiale in modo continuo attorno al tubo.
Una coperta isolante è tipicamente realizzata come componente isolante dedicato che può essere modellato attorno al tubo e fissato con un sistema di fissaggio.
Caratteristica Rivestimento isolante per lo scarico Coperta isolante per lo scarico
Metodo di installazione Avvolgimento continuo Sezioni prefabbricate
Geometria complessa Da limitata a moderata Altamente adattabile
Rimozione Spesso scomoda Può essere progettata per la rimozione
Reinstallazione Dipende dal materiale Generalmente più facile
Modellatura personalizzata Limitata Elevata capacità
Accesso per la manutenzione Può richiedere lo srotolamento Le singole sezioni possono essere rimosse
Applicazioni industriali Adatta Particolarmente adatta
Per un semplice tubo rettilineo, l’avvolgimento può essere sufficiente.
Per le apparecchiature industriali che presentano gomiti, flange, giunti, valvole, zone di espansione o componenti rimovibili, una coperta isolante prefabbricata può rappresentare una soluzione più pratica.
Materiali utilizzati nell’isolamento dei sistemi di scarico
La scelta dei materiali dipende in larga misura dalla temperatura e dai requisiti dell’applicazione.
I tessuti a base di fibra di vetro sono comunemente presi in considerazione per molte applicazioni di protezione termica ad alta temperatura. Per condizioni di temperatura più impegnative si possono scegliere materiali in fibra di silice e ceramica.
La superficie esterna può essere costituita da tessuto in fibra di vetro, tessuto rivestito in silicone, tessuto alluminizzato, tessuto in fibra di silice o altre strutture tessili resistenti alle alte temperature.
È inoltre possibile incorporare uno strato di lamina riflettente nei casi in cui sia importante il controllo del calore radiante.
Fibra di vetro
La fibra di vetro è ampiamente utilizzata perché offre una combinazione di flessibilità, resistenza termica, disponibilità ed economicità.
Può essere impiegata come rivestimento in tessuto o come parte di una struttura isolante multistrato.
Tessuto di silice
Il tessuto di silice è adatto per applicazioni che richiedono una resistenza alle temperature più elevate.
Può essere utilizzato come tessuto interno o esterno a seconda dell’ambiente termico e dei requisiti meccanici.
Fibra ceramica
L’isolamento in fibra ceramica può garantire prestazioni ad alta temperatura laddove l’isolamento convenzionale in fibra di vetro risulta insufficiente.
Viene spesso preso in considerazione per ambienti termici estremi in prossimità dei componenti di scarico dei motori.
Materiali riflettenti
Il foglio di alluminio e i tessuti alluminizzati possono essere utilizzati per ridurre il trasferimento di calore radiante.
Uno strato riflettente è particolarmente utile quando il sistema di scarico è posizionato vicino a un’altra superficie sensibile al calore.
Progettazione di coperte isolanti rimovibili per sistemi di scarico
Uno dei principali vantaggi di un sistema di rivestimento basato su coperte isolanti è la possibilità di renderlo rimovibile.
I componenti di scarico industriali richiedono spesso ispezioni.
Potrebbe essere necessario aprire le flange, sostituire i sensori o ispezionare periodicamente i raccordi di scarico.
Un sistema di isolamento permanente può rendere queste operazioni più difficili.
Una coperta isolante rimovibile può invece essere suddivisa in sezioni.
Ciascuna sezione può essere fissata con cinghie, fibbie, ganci, lacci, filo metallico o altri sistemi di fissaggio.
Il sistema di fissaggio dovrebbe rimanere saldo in presenza di vibrazioni e cicli termici, consentendo comunque al personale addetto alla manutenzione di rimuovere la copertura quando necessario.
Isolamento dei tubi di scarico per motori industriali
I motori industriali presentano spesso lunghi tratti di tubi di scarico che collegano il motore, il turbocompressore, il silenziatore e l’uscita di scarico.
Questi sistemi possono funzionare ininterrottamente per lunghi periodi.
È possibile utilizzare una coperta isolante per lo scarico su sezioni selezionate del tubo in cui la gestione termica è di fondamentale importanza.
Anziché isolare indiscriminatamente ogni componente, il sistema di protezione può essere concentrato attorno alle aree in cui il trasferimento di calore crea le maggiori preoccupazioni ingegneristiche.
Tra queste possono figurare:
Collettori di scarico
Uscite del turbocompressore
Gomiti di scarico
Tubi di scarico discendenti
Sezioni di scarico rettilinee
Flangie
Silenziatori
Aree di espansione dello scarico
Collegamenti di scarico dei generatori
Isolamento termico dello scarico per gruppi elettrogeni
I gruppi elettrogeni operano spesso all’interno di involucri relativamente compatti.
Il tubo di scarico può quindi contribuire in modo significativo al carico termico all’interno del vano.
L’isolamento di componenti selezionati del sistema di scarico può aiutare a ridurre il calore rilasciato nello spazio circostante.
Una copertura isolante per lo scarico dei generatori può essere progettata in base al diametro del tubo, al percorso, alle curve, ai punti di montaggio e allo spazio disponibile.
Per le apparecchiature soggette a manutenzione, le sezioni rimovibili sono particolarmente utili.
La copertura può essere rimossa prima degli interventi di manutenzione e riportata nella posizione originale al termine degli stessi.
Applicazioni dell’isolamento termico per scarichi navali
Le sale macchine navali presentano una serie di requisiti diversi.
Lo spazio è limitato, le apparecchiature sono installate a densità elevata e i componenti dello scarico possono trovarsi in prossimità di impianti elettrici, apparecchiature relative al carburante, tubi flessibili e superfici strutturali.
Una coperta isolante per scarichi può fornire una protezione termica localizzata senza richiedere uno schermo rigido attorno all’intero sistema di scarico.
Per le applicazioni navali, anche il materiale esterno e il sistema di fissaggio dovrebbero essere selezionati in base all’ambiente circostante.
Coperte isolanti per scarichi su misura
I sistemi di scarico sono raramente identici da una macchina all’altra.
Anche due motori che utilizzano componenti di scarico simili possono presentare percorsi dei tubi, posizioni delle flange, staffe, giochi o requisiti di manutenzione diversi.
Per questo motivo, le coperte isolanti personalizzate per lo scarico sono spesso più pratiche rispetto alle coperture generiche.
Una coperta personalizzata può essere realizzata in base a:
Diametro del tubo
Lunghezza del tubo
Gomiti
Flange
Riduttori
Giunti di dilatazione
Sensori
Staffe
Punti di collegamento
Aree di accesso
La copertura può anche essere suddivisa in più sezioni, ove necessario.
Questo approccio consente di integrare la protezione termica nella progettazione meccanica dell’impianto di scarico, anziché considerare l’isolamento come un elemento secondario.
Come specificare una copertura isolante per lo scarico
Prima di ordinare una copertura isolante per lo scarico, è necessario stabilire diversi parametri.
Temperatura di esercizio
Fornire la temperatura normale e quella massima prevista del tubo di scarico.
L’isolante e la struttura del tessuto devono essere selezionati in base all’effettivo ambiente termico.
Dimensioni del tubo
Il diametro esterno del tubo, la lunghezza, le curve e la geometria dei raccordi sono importanti per determinare la configurazione della coperta.
Spessore dell’isolante
Lo spessore influisce sia sulle prestazioni termiche che sullo spazio disponibile per l’installazione.
L’isolante più spesso possibile non è necessariamente la soluzione migliore se le apparecchiature circostanti lasciano uno spazio limitato.
Ambiente di installazione
Si devono considerare vibrazioni, umidità, esposizione all’olio, contatto meccanico, flusso d’aria e accessibilità.
Requisiti di manutenzione
Se il componente di scarico richiede una manutenzione periodica, specificare fin dall’inizio un design rimovibile.
Temperatura esterna richiesta
Laddove l’obiettivo sia la sicurezza del personale o la protezione dei componenti, definire la temperatura superficiale esterna desiderata o l’obiettivo di gestione termica.
Considerazioni tecniche per l’isolamento dei tubi di scarico
Un buon sistema di isolamento deve fare di più che resistere alla temperatura.
Deve rimanere meccanicamente stabile durante il funzionamento.
Le vibrazioni del motore possono causare movimenti ripetuti tra il tubo di scarico e il sistema di isolamento. Anche la dilatazione termica può modificare le dimensioni del tubo durante il funzionamento.
La copertura isolante dovrebbe quindi essere progettata con un’adeguata flessibilità e un sistema di fissaggio appropriato.
Il gioco è un altro aspetto importante da considerare.
Il diametro dell’isolamento una volta completato può risultare significativamente maggiore rispetto al diametro originale del tubo di scarico. Il progettista dovrebbe verificare che la copertura isolante non interferisca con cavi, tubi flessibili, staffe, coperture del motore o componenti adiacenti.
Per i sistemi rimovibili, i punti di fissaggio dovrebbero inoltre essere posizionati in modo tale che i tecnici possano accedervi senza smontare apparecchiature non correlate.
Quando scegliere una copertura isolante per lo scarico?
Una copertura isolante per lo scarico è particolarmente indicata quando l’applicazione richiede:
Isolamento termico flessibile
Protezione attorno a geometrie irregolari dello scarico
Isolamento rimovibile
Riduzione della temperatura esterna del tubo
Protezione dei componenti vicini
Migliore gestione termica del vano motore
Isolamento su misura
Accesso riutilizzabile per la manutenzione
Per applicazioni semplici, può essere sufficiente un manicotto o un avvolgimento standard per lo scarico.
Per impianti di scarico industriali di grandi dimensioni con geometria complessa e necessità di manutenzione regolare, una coperta isolante su misura può offrire maggiore flessibilità.
