Scudo termico isolante per il tubo di scarico, per la protezione dalle alte temperature

{{{sourceTextContent.subTitle}}}

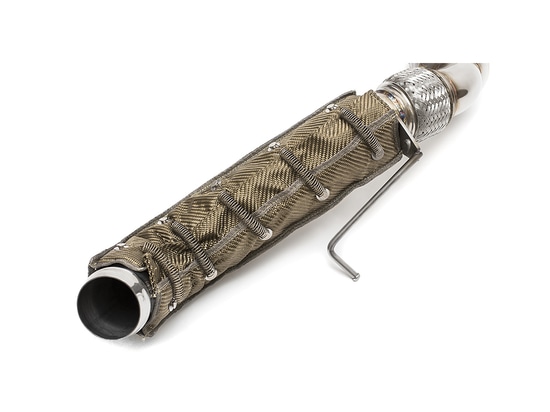

Scudo termico isolante per tubo di scarico

{{{sourceTextContent.description}}}

Scudo termico isolante per tubi di scarico: protezione dalle alte temperature
Combinazione di isolamento termico e protezione dal calore radiante

Uno scudo termico isolante per tubi di scarico è progettato per controllare il calore generato dai tubi di scarico ad alta temperatura, limitando al contempo il trasferimento di calore ai componenti, ai cavi, ai tubi flessibili, alle strutture e alle apparecchiature circostanti.

A differenza di uno scudo termico metallico convenzionale, che blocca principalmente il calore radiante, uno scudo termico isolante può incorporare uno strato di isolamento termico direttamente attorno al tubo di scarico. Ciò crea una soluzione di gestione termica più completa per i sistemi in cui è necessario controllare sia la temperatura del tubo che l’esposizione al calore circostante.

Per motori industriali, generatori, veicoli, motori marini, sistemi turbocompressi e altre apparecchiature ad alta temperatura, è possibile progettare uno scudo termico isolante adeguato in base alla geometria effettiva del tubo, alla temperatura di esercizio, allo spazio di installazione e ai requisiti di manutenzione.

Che cos’è uno scudo termico isolante per tubi di scarico?

Uno scudo termico isolante per tubi di scarico è un sistema di protezione termica installato attorno o in prossimità di un tubo di scarico.

La sua struttura può comprendere diversi strati funzionali:

Strato Funzione tipica
Rivestimento esterno Protezione meccanica e resistenza all’ambiente circostante
Strato riflettente Riduce il trasferimento di calore per irraggiamento
Strato isolante Limita il trasferimento di calore per conduzione e convezione
Tessuto interno Protegge l’isolante dall’esposizione diretta al tubo di scarico
Sistema di fissaggio Consente un’installazione sicura e, se necessario, la rimozione

La struttura esatta dipende dall’applicazione.

Alcuni sistemi richiedono una copertura flessibile rimovibile. Altri possono utilizzare un manicotto, un avvolgimento, uno scudo rigido o una combinazione di materiali isolanti e riflettenti.

L’obiettivo non è semplicemente quello di coprire il tubo di scarico. Lo scudo termico isolante deve controllare il calore senza interferire con il movimento del tubo, l’ispezione, la manutenzione o altri componenti.

Perché combinare isolamento e schermatura termica?

Gli impianti di scarico possono creare diversi percorsi di trasferimento del calore.

Il tubo stesso raggiunge temperature elevate e trasferisce calore attraverso il contatto diretto con le strutture circostanti. Allo stesso tempo, la superficie calda irradia energia termica verso i componenti vicini.

Uno scudo termico convenzionale si occupa principalmente del calore radiante.

Uno strato isolante agisce sulla temperatura della superficie del tubo di scarico e riduce il trasferimento di calore attraverso il sistema isolante.

La combinazione di entrambe le funzioni può quindi fornire una protezione termica più ampia.

Ciò è particolarmente utile quando un tubo di scarico passa in prossimità di:

Cablaggio elettrico
Tubi idraulici
Condutture del carburante
Componenti in plastica
Sensori
Coperture del motore
Strutture composite
Aree di accesso per l’operatore
Componenti di scarico adiacenti
Apparecchiature della sala macchine

Il requisito ingegneristico consiste spesso nel creare un confine termico controllato attorno al sistema di scarico, piuttosto che limitarsi a installare un pannello metallico riflettente.

Come funziona uno scudo termico isolante per tubi di scarico?

Il sistema funziona grazie a una combinazione di isolamento e riflessione del calore.

Lo strato isolante aumenta la resistenza termica tra il tubo di scarico caldo e la superficie esterna. Ciò riduce la quantità di calore che raggiunge l’esterno del sistema di protezione.

Uno strato esterno riflettente può quindi reindirizzare una parte dell’energia radiante lontano dai componenti vicini.

Il risultato è una barriera termica tra la fonte di scarico e l’ambiente circostante.

L’efficacia del sistema dipende da diversi fattori, tra cui:

Temperatura dei gas di scarico
Temperatura della superficie del tubo
Spessore dell’isolante
Materiale isolante
Materiale di rivestimento esterno
Spazio libero di installazione
Temperatura ambiente
Flusso d’aria attorno allo scarico
Tempo di esposizione
Temperatura superficiale esterna richiesta

Per questo motivo, la scelta di uno scudo termico isolante dovrebbe basarsi sull’ambiente termico complessivo piuttosto che sul solo valore nominale della temperatura.

Materiali per scudi termici isolanti dei tubi di scarico

È possibile combinare diversi materiali in base alla temperatura richiesta e alle condizioni di applicazione.

Tra i materiali isolanti più comuni figurano la fibra di vetro, la fibra di silice, la fibra ceramica e altri materiali isolanti termici per alte temperature.

La struttura esterna può essere costituita da tessuto in fibra di vetro, tessuto rivestito in silicone, tessuto in silice, materiale alluminato, rete in acciaio inossidabile o altri rivestimenti protettivi.

Materiale Vantaggio tipico
Fibra di vetro Flessibile ed economica per molte applicazioni ad alta temperatura
Fibra di silice Adatta alla protezione termica a temperature molto elevate
Fibra ceramica Elevata resistenza termica per applicazioni impegnative
Foglio di alluminio Riflette il calore radiante e fornisce una barriera leggera
Tessuto alluminizzato Combina flessibilità e protezione termica riflettente
Rete in acciaio inossidabile Fornisce rinforzo meccanico e durata
Tessuto rivestito in silicone Aggiunge flessibilità e resistenza agli agenti atmosferici

La struttura finale può utilizzare un unico materiale o più strati.

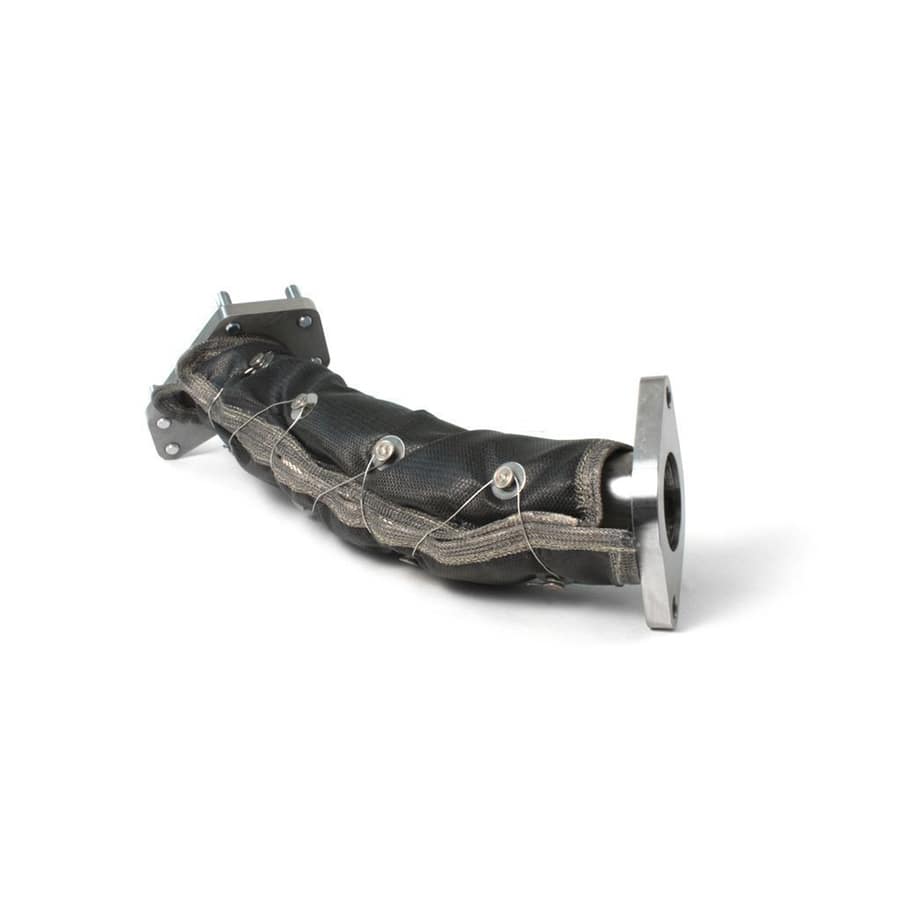

Ad esempio, una coperta isolante rimovibile per lo scarico può combinare un tessuto interno resistente alle alte temperature, isolamento termico, foglio riflettente e un rivestimento esterno durevole.

Scudi termici isolanti rimovibili per tubi di scarico

La rimovibilità è importante quando i componenti dello scarico richiedono ispezioni o interventi di manutenzione regolari.

Un rivestimento permanente potrebbe dover essere tagliato via prima della manutenzione. Uno scudo termico isolante rimovibile può invece essere aperto, rimosso e reinstallato.

Questo approccio è particolarmente utile per:

Collettori di scarico dei motori
Turbocompressori
Gomiti di scarico
Flangie
Silenziatori
Tubi di scarico dei motori diesel
Sistemi di scarico dei generatori
Componenti di scarico marini

Il fissaggio può essere realizzato utilizzando cinghie, fibbie, ganci, lacci, filo di acciaio inossidabile o altri sistemi specifici per l’applicazione.

Il progetto di fissaggio deve tenere conto delle vibrazioni e della dilatazione termica, mantenendo al contempo una compressione sufficiente dello strato isolante.

Applicazioni degli scudi termici isolanti per tubi di scarico
Motori industriali

I motori industriali operano spesso in modo continuo sotto elevati carichi termici. Le tubazioni di scarico possono essere instradate attraverso vani compatti delle apparecchiature, dove l’accumulo di calore diventa una preoccupazione progettuale significativa.

Uno scudo termico isolante può aiutare a controllare le temperature esterne dei tubi e a ridurre l’esposizione al calore delle apparecchiature adiacenti.

Gruppi elettrogeni

Gli impianti di scarico dei gruppi elettrogeni contengono comunemente tubi caldi, curve, silenziatori e sezioni flessibili.

Gli scudi termici isolanti possono essere progettati attorno a questi componenti per ridurre l’irraggiamento termico all’interno dell’involucro del gruppo elettrogeno e migliorare la gestione termica complessiva.

Sistemi di scarico per autoveicoli

Le applicazioni automobilistiche possono richiedere una protezione per i tubi di scarico situati in prossimità di cavi, tubi flessibili, pannelli della carrozzeria, sensori o altri componenti sensibili alla temperatura.

Il sistema di protezione può essere progettato in base allo spazio disponibile e alla geometria specifica dei tubi.

Motori marini

Le sale macchine delle imbarcazioni presentano spesso spazi limitati e numerosi sistemi sensibili al calore installati in prossimità dei componenti di scarico.

Uno scudo termico isolante flessibile per lo scarico può fornire una protezione termica localizzata, consentendo al contempo l’accesso per ispezioni e manutenzione.

Sistemi di scarico con turbocompressore

I turbocompressori e le tubazioni di scarico associate possono generare temperature particolarmente elevate.

Potrebbe essere necessaria una protezione intorno alle uscite del turbocompressore, ai gomiti di scarico, ai tubi di scarico e ai componenti vicini. Per queste aree è possibile progettare un sistema di isolamento multistrato in base alle condizioni operative.

Scudo termico per tubi di scarico vs scudo termico isolante

I termini sono talvolta usati in modo intercambiabile, ma la struttura può essere diversa.

Uno scudo termico convenzionale per tubi di scarico può consistere principalmente in una barriera metallica o riflettente posizionata tra il tubo caldo e un componente sensibile.

Uno scudo termico isolante per tubi di scarico incorpora generalmente l’isolamento termico nel gruppo protettivo.

Caratteristica Scudo termico convenzionale Scudo termico isolante
Protezione dal calore radiante Sì Sì
Isolamento termico Limitato Sì
Riduzione della temperatura superficiale Limitata Potenziale maggiore
Struttura flessibile Dipende dall’applicazione Comune
Design rimovibile Possibile Comune
Geometria complessa Moderata Altamente personalizzabile
Accesso per la manutenzione Dipende dal design Può essere progettato per la rimozione

Nessuna delle due soluzioni è universalmente migliore.

Il design appropriato dipende dal fatto che la preoccupazione principale sia il calore radiante, la temperatura superficiale, lo spazio di installazione disponibile o una combinazione di questi fattori.

Come scegliere il giusto scudo termico isolante per lo scarico

Prima di specificare il prodotto, è necessario definire diversi parametri ingegneristici.

1. Determinare la temperatura

Identificare la temperatura di esercizio del tubo di scarico e la temperatura massima prevista.

Non scegliere l’isolamento basandosi esclusivamente sulla temperatura dei gas di scarico. Sono importanti anche la temperatura effettiva della superficie del tubo e la temperatura esterna richiesta.

2. Misurare la geometria del tubo

Registrare il diametro del tubo, la lunghezza, le curve, i gomiti, le flange, i raccordi e i punti di connessione.

Per gli impianti di scarico irregolari, le coperte isolanti realizzate su misura possono garantire un adattamento più preciso rispetto ai prodotti standard.

3. Verificare lo spazio disponibile per l’installazione

Lo spazio disponibile attorno al tubo determina lo spessore massimo dell’isolante e la struttura esterna.

Uno strato isolante più spesso non è sempre pratico quando l’impianto di scarico è installato in un vano ristretto.

4. Considerare la manutenzione

Se il tubo, la flangia, il sensore o il raccordo richiedono ispezioni regolari, utilizzare una struttura rimovibile.

Sezioni separate della copertura isolante possono inoltre semplificare la manutenzione in prossimità di gruppi di scarico complessi.

5. Considerare le vibrazioni e i movimenti

Gli impianti di scarico dei motori possono essere soggetti a vibrazioni, espansione termica e movimenti meccanici.

Lo scudo termico isolante deve adattarsi a queste condizioni senza allentarsi o interferire con le apparecchiature circostanti.

Progettazione personalizzata dello scudo termico isolante per tubi di scarico

I sistemi di scarico raramente presentano una geometria completamente uniforme.

È possibile realizzare uno scudo termico isolante su misura che segua le singole sezioni del tubo e si adatti a curve, gomiti, flange, staffe, sensori e punti di collegamento.

Una progettazione su misura può inoltre suddividere un lungo gruppo di scarico in più sezioni rimovibili.

Ciò offre diversi vantaggi:

Migliore adattamento a geometrie complesse
Riduzione del materiale superfluo
Installazione più semplice
Rimozione più semplice
Migliore accesso ai punti di manutenzione
Migliore gestione degli spazi liberi
Copertura termica più uniforme

Per applicazioni OEM e industriali, la copertura isolante può essere sviluppata in base a disegni, dimensioni, fotografie, campioni o altri requisiti ingegneristici.

Protezione termica dello scarico oltre il tubo

Lo scopo di uno scudo termico isolante non si limita alla riduzione della temperatura del tubo di scarico stesso.

L’obiettivo più ampio è spesso quello di gestire l’ambiente termico intorno all’impianto di scarico.

Controllando il trasferimento di calore, il sistema può contribuire a proteggere i componenti sensibili alla temperatura e a ridurre l’accumulo indesiderato di calore.

Ciò può essere particolarmente importante in vani motore chiusi, alloggiamenti di generatori, sale macchine e sale macchine navali dove la ventilazione naturale è limitata.
