Copertura isolante per lo scarico delle automobili, per la protezione termica dei veicoli

{{{sourceTextContent.subTitle}}}

Coperta isolante per lo scarico dell'auto

{{{sourceTextContent.description}}}

Una copertura termica per lo scarico automobilistico è un rivestimento di protezione termica ad alta temperatura progettato per controllare il calore generato dall’impianto di scarico di un veicolo. Può essere utilizzata intorno ai collettori di scarico, ai turbocompressori, ai tubi di scarico, ai tubi di scarico verticali e ad altri componenti in cui il calore eccessivo può influire sulle parti vicine o aumentare le temperature all’interno del vano motore.

I moderni sistemi di scarico delle automobili operano in condizioni termiche estreme. I motori turbocompressi, i motori ad alta potenza, i propulsori diesel e i veicoli ad alte prestazioni possono generare un notevole calore di scarico. Quando i componenti caldi dello scarico sono posizionati in prossimità di cavi, tubi flessibili, sistemi di aspirazione, sensori o altre parti del motore, la gestione termica diventa una parte importante della progettazione complessiva del sistema.

Una coperta isolante per lo scarico automobilistico funge da barriera tra il componente caldo dello scarico e il vano motore circostante. A seconda della struttura, può ridurre il trasferimento di calore per irraggiamento, abbassare le temperature delle superfici esterne e contribuire a proteggere i componenti sensibili al calore.

BSTFLEX produce coperte isolanti personalizzate per diversi sistemi di scarico automobilistici, tra cui collettori, alloggiamenti del turbocompressore, tubi di scarico, tubi di scarico verticali e altri componenti ad alta temperatura.

Che cos’è una coperta isolante per scarichi automobilistici?

Una coperta isolante per scarichi automobilistici è una copertura isolante sagomata che avvolge un componente caldo del sistema di scarico.

La copertura è solitamente costituita da diversi strati anziché da un unico foglio isolante. Il tessuto esterno protegge l’isolante, l’anima isolante garantisce la resistenza termica e lo strato interno viene selezionato in base alla temperatura del componente di scarico.

Un sistema di fissaggio mantiene la copertura saldamente in posizione.

A seconda dell’applicazione, una copertura isolante per lo scarico automobilistico può includere:

Tessuto in fibra di vetro resistente alle alte temperature
Tessuto in silice
Isolamento in fibra ceramica
Tessuto esterno alluminato
Fibra di vetro rivestita in silicone
Elementi di fissaggio in acciaio inossidabile
Bordi rinforzati
Aperture e ritagli personalizzati

La combinazione di materiali viene scelta in base alla temperatura di esercizio, allo spazio disponibile e alle condizioni meccaniche.

Perché utilizzare una coperta termica per lo scarico su un’automobile?

Il calore proveniente dall’impianto di scarico può influire sui componenti circostanti quando lo spazio all’interno del vano motore è limitato.

I componenti potenzialmente sensibili includono:

Cablaggi
Tubi flessibili in gomma
Condotti del carburante
Componenti del sistema di aspirazione
Sensori
Componenti in plastica
Connettori elettrici
Componenti di controllo del motore
Pannelli della carrozzeria adiacenti

Una copertura termica per lo scarico dell’auto contribuisce a ridurre l’esposizione diretta al calore radiante proveniente dai componenti caldi dell’impianto di scarico.

Gli obiettivi principali possono includere:

Ridurre il trasferimento di calore radiante
Abbassare le temperature delle superfici esterne
Protezione dei componenti vicini
Miglioramento della gestione termica del vano motore
Riduzione dell’esposizione al calore di cavi e tubi flessibili
Contributo al mantenimento di temperature più controllate intorno alle apparecchiature sensibili
Fornitura di una soluzione compatta di protezione termica

L’effettiva riduzione della temperatura dipende dalla temperatura dei gas di scarico, dalla struttura della copertura, dallo spessore dell’isolante, dallo spazio di installazione e dal flusso d’aria circostante.

Componenti automobilistici che possono utilizzare le coperte isolanti per lo scarico

Gli impianti di scarico delle automobili contengono molti componenti diversi e ciascuno può richiedere un diverso progetto di isolamento.

Collettore di scarico

Il collettore di scarico raccoglie i gas provenienti da più cilindri del motore e può raggiungere temperature molto elevate.

È possibile progettare una copertura personalizzata per il collettore di scarico in base alla forma del collettore stesso e alla sua configurazione di montaggio.

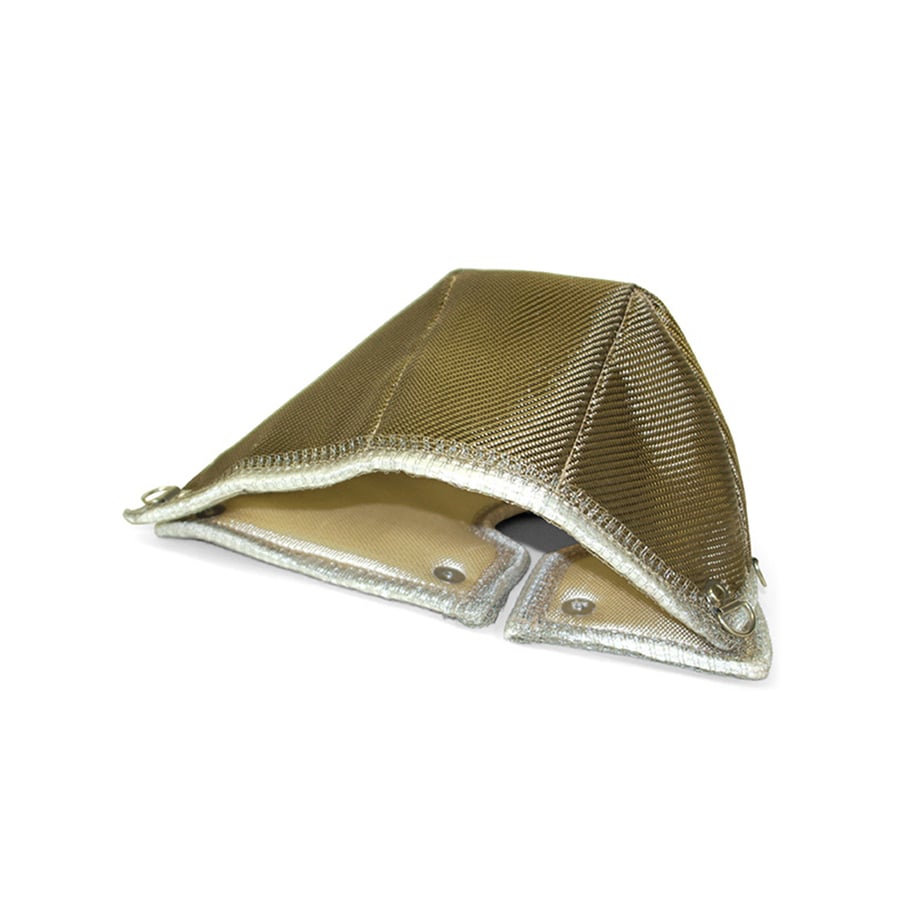

Turbocompressore

I turbocompressori rappresentano punti particolarmente importanti per la gestione termica, poiché il lato della turbina è esposto ai gas di scarico ad alta temperatura.

Una copertura per il turbocompressore può ridurre il calore radiante proveniente dal turbocompressore e contribuire a proteggere i componenti vicini.

Tubo di scarico discendente

Un tubo di scarico discendente può attraversare un’area relativamente ristretta del vano motore.

Una copertura per il tubo di scarico può ridurre il trasferimento di calore dal tubo di scarico discendente ai componenti circostanti.

Tubo di scarico

I tubi di scarico diritti o moderatamente curvi possono essere isolati con sezioni di copertura su misura.

Il design può prevedere aperture intorno a fascette, sensori e punti di collegamento.

Gomito di scarico

I gomiti di scarico richiedono modelli sagomati a causa della loro geometria variabile.

È possibile realizzare una copertura su misura composta da più pannelli per adattarsi con maggiore precisione al componente.

Scelta del materiale per le coperture termiche degli scarichi automobilistici

La scelta del materiale corretto per la copertura isolante per tubi di scarico automobilistici dipende dalle condizioni operative dell’applicazione.

Occorre considerare innanzitutto la temperatura, seguita dallo spazio disponibile, dalla flessibilità, dalle vibrazioni e dalla durata richiesta.

Fibra di vetro

Il tessuto e l’isolante in fibra di vetro sono comunemente utilizzati per la protezione termica nel settore automobilistico, laddove la temperatura operativa rientri nell’intervallo specificato per il materiale.

La fibra di vetro offre una soluzione flessibile per numerose applicazioni relative ai tubi di scarico e alla gestione termica dei motori.

Silice

Il tessuto in silice offre un’eccellente resistenza all’esposizione alle alte temperature e può essere utilizzato per applicazioni automobilistiche di scarico particolarmente impegnative.

È adatto per aree ad alta temperatura in cui è richiesta una maggiore resistenza termica.

Fibra ceramica

La fibra ceramica può essere utilizzata come anima isolante per applicazioni che comportano temperature di scarico particolarmente elevate.

Garantisce prestazioni isolanti alle alte temperature, consentendo al contempo di realizzare con la coperta una copertura termica su misura.

Tessuto alluminizzato

Il tessuto alluminizzato può essere utilizzato come strato esterno quando è richiesta una protezione termica riflettente.

Può contribuire a riflettere l’energia termica radiante lontano dalle aree circostanti.

Fibra di vetro rivestita in silicone

La fibra di vetro rivestita in silicone offre una superficie esterna protettiva flessibile e può essere utilizzata laddove la coperta sarà soggetta a frequenti manipolazioni o contatti meccanici.

Il rivestimento può inoltre contribuire a proteggere il tessuto sottostante durante l’installazione e la manutenzione.

Il materiale migliore per una copertura per lo scarico automobilistico è determinato dalle effettive condizioni operative piuttosto che dalla scelta automatica del materiale resistente alle temperature più elevate.

Progettazione della copertura per lo scarico automobilistico

Una copertura per lo scarico automobilistico deve adattarsi al componente, consentendo al contempo il normale funzionamento dell’impianto di scarico.

Tra i fattori di progettazione importanti figurano:

Temperatura del componente
Dimensioni del componente
Geometria dell’impianto di scarico
Spazio disponibile
Vibrazioni del motore
Espansione termica
Metodo di fissaggio
Accesso per la manutenzione
Componenti sensibili al calore nelle vicinanze

I vani motore delle automobili possono rappresentare una sfida particolare poiché lo spazio disponibile è limitato.

Una copertura troppo spessa potrebbe interferire con i componenti adiacenti, mentre un isolamento insufficiente potrebbe non fornire la protezione termica desiderata.

Per questo motivo, le dimensioni personalizzate e le combinazioni di materiali sono spesso più pratiche rispetto ai prodotti isolanti generici.

Coperture isolanti personalizzate per impianti di scarico automobilistici

Gli impianti di scarico automobilistici variano a seconda dei modelli di veicolo, delle piattaforme motore e delle configurazioni di potenza.

Una copertura isolante personalizzata per impianti di scarico automobilistici può essere progettata in base al componente specifico.

I clienti possono fornire:

Dimensioni del componente
Diametro dello scarico
Disegni del componente
File CAD
Fotografie
Modelli fisici
Temperatura di esercizio
Spazio libero disponibile
Spessore di isolamento richiesto

È possibile includere aperture personalizzate attorno a sensori, staffe di montaggio, fascette e punti di collegamento.

Il risultato è un prodotto isolante su misura anziché una copertura universale.

Copertura isolante per sistemi di scarico di motori automobilistici turbocompressi

I motori turbocompressi rappresentano un’applicazione importante per la gestione termica dello scarico.

Il turbocompressore riceve gas di scarico ad alta temperatura e può diventare una fonte concentrata di calore radiante all’interno del vano motore.

Un sistema di isolamento del turbocompressore e dello scarico progettato correttamente può contribuire a ridurre l’esposizione al calore in prossimità di:

Sistemi di aspirazione
Cablaggio
Componenti dei freni
Tubazioni dei fluidi
Sensori
Componenti in plastica
Strutture del vano motore

Per le applicazioni con turbocompressore, il materiale isolante deve essere selezionato in base alla temperatura effettiva del componente.

Se necessario, è possibile sviluppare una struttura resistente alle alte temperature utilizzando silice, fibra ceramica o altri materiali idonei.

Copertura isolante per scarico automobilistico vs avvolgimento per scarico

Un avvolgimento per scarico viene generalmente installato avvolgendo una striscia flessibile attorno al componente di scarico.

Una copertura isolante per scarico è realizzata come rivestimento su misura.

Questa distinzione diventa importante quando il componente ha una forma irregolare o richiede un accesso regolare per la manutenzione.

Una coperta isolante per scarichi automobilistici può offrire:

Un adattamento più preciso
Spessore di isolamento definito
Struttura rimovibile
Aperture personalizzate
Progetti a sezioni
Accesso più agevole per la manutenzione

L’involucro isolante per scarichi può rimanere utile per alcune semplici applicazioni su tubi, ma una coperta su misura può risultare più adatta per componenti di scarico automobilistici complessi.

Coperte isolanti rimovibili per scarichi automobilistici

I motori automobilistici richiedono ispezione e manutenzione.

I componenti dello scarico potrebbero dover essere rimossi durante la manutenzione del motore, la sostituzione del turbocompressore o la modifica dell’impianto di scarico.

Una coperta isolante rimovibile consente di staccare l’isolante senza distruggere l’intero sistema di protezione termica.

Il sistema di fissaggio può essere progettato in base al componente specifico.

I possibili metodi di fissaggio includono:

Filo in acciaio inossidabile
Fascette in acciaio inossidabile
Fibbie
Ganci
Sistemi di allacciatura
Chiusure meccaniche

Per i componenti più grandi, la copertura può essere suddivisa in più sezioni.

Ciò risulta particolarmente utile quando è necessario accedere solo a una parte dell’impianto di scarico.

Protezione termica automobilistica in spazi ristretti

Il vano motore di un veicolo moderno può contenere numerosi componenti in uno spazio ridotto.

I componenti dell’impianto di scarico possono trovarsi in prossimità di:

Sistemi di aspirazione dell’aria
Cavi della batteria
Cablaggi
Sistemi di alimentazione
Tubi di raffreddamento
Componenti idraulici
Sensori elettronici
Componenti in plastica del motore

Ridurre il calore radiante proveniente dallo scarico può quindi costituire una parte importante della strategia di gestione termica del veicolo.

La copertura deve essere progettata in base allo spazio disponibile, in modo da fornire protezione termica senza creare ostacoli all’installazione.

Copertura termica per scarico di veicoli ad alte prestazioni

Le applicazioni automobilistiche ad alte prestazioni possono presentare temperature di scarico particolarmente elevate.

I motori ad alte prestazioni, i gruppi motopropulsori turbocompressi e gli impianti di scarico da competizione possono richiedere una protezione termica aggiuntiva nell’area del vano motore.

È possibile progettare una copertura termica per scarico ad alta temperatura su misura per:

Auto ad alte prestazioni
Veicoli con motore turbocompresso
Motori ad alta potenza
Applicazioni nel settore automobilistico agonistico
Sistemi di scarico modificati
Veicoli da pista
Attrezzature automobilistiche specializzate

Il materiale e la struttura devono essere selezionati in base alle effettive condizioni operative del veicolo.

Copertura termica per lo scarico di veicoli diesel

Anche i motori diesel generano un notevole calore di scarico, in particolare nelle applicazioni con turbocompressore.

Una copertura termica per scarico automobilistico può essere utilizzata attorno ai collettori di scarico, alle sezioni di scarico del turbocompressore e ai tubi, laddove i componenti vicini richiedano protezione termica.

Per le applicazioni diesel, la progettazione deve tenere conto della temperatura di esercizio del motore, delle vibrazioni e dello spazio di installazione disponibile.

Scelta di una copertura termica per scarico automobilistico

Prima di scegliere una copertura termica per scarico automobilistico, è necessario stabilire diversi parametri.

Parametro Importanza
Temperatura di scarico Determina il materiale idoneo
Temperatura massima Stabilisce la resistenza termica richiesta
Geometria dei componenti Determina la configurazione della copertura
Spazio disponibile Limita lo spessore dell’isolante
Componenti adiacenti Identifica le aree che richiedono protezione termica
Vibrazioni del motore Influiscono sul design dei sistemi di fissaggio
Requisiti di manutenzione Determinano la necessità di una struttura rimovibile
Prestazioni termiche richieste Aiutano a determinare lo spessore dell’isolamento
Applicazione sul veicolo Definiscono le condizioni operative

Una copertura correttamente specificata dovrebbe fornire la protezione termica richiesta senza interferire con l’impianto di scarico del veicolo.

Produttore di coperte isolanti personalizzate per impianti di scarico automobilistici

BSTFLEX produce coperte isolanti personalizzate per impianti di scarico automobilistici e prodotti di protezione termica per applicazioni di scarico ad alta temperatura.

Le coperte possono essere progettate per collettori di scarico, turbocompressori, tubi di scarico, gomiti e altri componenti per la gestione termica del motore.

A seconda dell’applicazione, i materiali possono includere fibra di vetro, silice, fibra ceramica, tessuto alluminizzato, fibra di vetro rivestita in silicone e altri tessuti resistenti alle alte temperature.

Nel prodotto finito è possibile integrare dimensioni, spessori di isolamento, aperture e sistemi di fissaggio personalizzati.

Per le applicazioni automobilistiche che richiedono una copertura isolante personalizzata per il sistema di scarico, i clienti possono fornire disegni dei componenti, dimensioni, fotografie o modelli fisici, insieme alla temperatura di esercizio e ai requisiti di installazione.

L’isolamento può quindi essere progettato su misura attorno al componente di scarico effettivo per fornire una protezione termica efficace al vano motore del veicolo.
