Materiale isolante per tubi di scarico destinato ad applicazioni ad alta temperatura
{{{sourceTextContent.subTitle}}}
Materiale isolante per tubi di scarico
{{{sourceTextContent.description}}}
Il materiale isolante per i tubi di scarico determina l’efficacia con cui un sistema di isolamento è in grado di controllare il calore intorno a un tubo di scarico caldo. Il materiale giusto deve resistere alla temperatura di esercizio, garantendo al contempo la resistenza termica, la flessibilità, la durata e le caratteristiche di installazione richieste.
I sistemi di scarico trovano impiego nei settori automobilistico, dei motori diesel, dei generatori, nautico e delle apparecchiature industriali. Sebbene le applicazioni siano diverse, condividono una sfida comune in termini di gestione termica: i tubi di scarico caldi possono trasferire una quantità significativa di calore all’ambiente circostante.
La scelta di un materiale isolante non è quindi semplicemente una questione di selezionare quello con la resistenza termica più elevata. Il materiale deve essere adeguato alla temperatura effettiva dei gas di scarico, allo spazio di installazione disponibile, alla geometria del tubo, alle vibrazioni, ai requisiti di manutenzione e alle condizioni ambientali.
Tra i materiali comuni per l’isolamento dei tubi di scarico figurano la fibra di vetro, la silice, la fibra ceramica e i tessuti riflettenti per alte temperature. Questi materiali possono essere utilizzati singolarmente o combinati in una coperta isolante multistrato o in una copertura su misura per il tubo di scarico.
BSTFLEX produce soluzioni personalizzate per l’isolamento dei sistemi di scarico utilizzando diversi materiali resistenti alle alte temperature in base ai requisiti del sistema di scarico.
Cosa rende un materiale isolante per tubi di scarico un buon prodotto?
Un materiale isolante adeguato per lo scarico deve svolgere diverse funzioni contemporaneamente.
In primo luogo, deve sopportare la temperatura di esercizio del tubo di scarico.
In secondo luogo, deve fornire una resistenza termica sufficiente a ridurre il trasferimento di calore.
In terzo luogo, il materiale deve essere compatibile con le condizioni fisiche presenti intorno all’impianto di scarico.
A seconda dell’applicazione, le caratteristiche importanti includono:
Resistenza alle alte temperature
Bassa conduttività termica
Flessibilità
Stabilità termica
Resistenza a ripetuti cicli di riscaldamento e raffreddamento
Resistenza meccanica
Adeguata protezione della superficie
Compatibilità con lo spazio di installazione disponibile
Facilità di lavorazione
Facilità di manutenzione
Non esiste un unico materiale che offra la soluzione ottimale per ogni impianto di scarico.
La scelta dovrebbe partire dalle effettive condizioni operative.
La fibra di vetro come materiale isolante per impianti di scarico
La fibra di vetro è uno dei materiali più utilizzati per l’isolamento ad alta temperatura.
Il tessuto in fibra di vetro può essere utilizzato come strato esterno, strato interno o tessuto protettivo all’interno di un sistema di isolamento per scarichi. L’isolante in fibra di vetro può essere impiegato anche come nucleo termico.
La combinazione di flessibilità, resistenza alle temperature elevate ed economicità lo rende adatto a numerose applicazioni nei tubi di scarico.
Le strutture a base di fibra di vetro possono essere impiegate per:
Tubi di scarico
Condotti di scarico
Sistemi di scarico per generatori
Scarichi per motori diesel
Sistemi di scarico per autoveicoli
Tubazioni di scarico per imbarcazioni
Tubazioni industriali ad alta temperatura
La resistenza termica specifica dipende dal tipo e dalla struttura del materiale in fibra di vetro.
La fibra di vetro è quindi adatta quando la temperatura di esercizio rientra nell’intervallo specificato dal produttore.
Materiale isolante in silice per tubi di scarico
La silice viene utilizzata per applicazioni che richiedono una maggiore resistenza alle alte temperature.
Il tessuto in silice e l’isolante in silice possono offrire una maggiore resistenza termica rispetto a molte strutture convenzionali in fibra di vetro.
Ciò rende la silice utile in presenza di componenti di scarico particolarmente sollecitati, quali:
Tubi di scarico ad alta temperatura
Sezioni di scarico dei turbocompressori
Collettori di scarico
Sistemi di scarico per motori ad alte prestazioni
Componenti di scarico per motori diesel
Sistemi di scarico per motori marini
La silice può essere utilizzata come parte di una coperta isolante rimovibile o di una copertura su misura per il tubo di scarico.
La struttura finale dovrebbe comunque essere scelta in base alla temperatura effettiva del componente, piuttosto che basarsi esclusivamente sulla resistenza alla temperatura massima del materiale.
Fibra ceramica per l’isolamento dei tubi di scarico
La fibra ceramica è un altro materiale isolante per alte temperature utilizzato in applicazioni di scarico particolarmente esigenti.
Il suo vantaggio principale è la capacità di fornire isolamento termico a temperature elevate.
La fibra ceramica può essere utilizzata come anima di una coperta isolante multistrato per sistemi di scarico.
Le applicazioni tipiche includono:
Sistemi di scarico dei motori ad alta temperatura
Sistemi di turbocompressione
Collettori di scarico
Motori industriali
Generatori
Sistemi di scarico diesel
Componenti per sistemi di scarico navali
Poiché le strutture in fibra ceramica sono in grado di fornire una notevole resistenza termica, risultano particolarmente utili laddove le temperature di scarico sono elevate e occorre controllare il trasferimento di calore.
L’isolante deve essere protetto da un tessuto adeguato quando l’applicazione comporta movimentazione, vibrazioni o contatto meccanico.
Materiale isolante per scarichi alluminato
Il tessuto alluminato viene spesso utilizzato come strato esterno riflettente di un sistema di isolamento per scarichi.
La sua funzione primaria è diversa da quella dell’anima isolante.
Anziché fornire da sola tutta la resistenza termica, la superficie riflettente può aiutare a gestire il calore radiante.
Una superficie esterna alluminizzata può quindi essere abbinata a un’anima isolante come la fibra di vetro, la silice o la fibra ceramica.
Questo approccio a strati può rivelarsi utile quando il componente di scarico si trova in prossimità di apparecchiature sensibili al calore.
Tra le applicazioni tipiche figurano:
Vani motore delle automobili
Sistemi di turbocompressione
Motori diesel
Gruppi elettrogeni
Sale macchine navali
Sistemi di scarico industriali
Le prestazioni effettive dipendono dall’assemblaggio completo piuttosto che dal solo tessuto riflettente.
Fibra di vetro rivestita in silicone
La fibra di vetro rivestita in silicone viene comunemente utilizzata quando l’isolamento richiede una superficie esterna flessibile e resistente.
Il substrato in fibra di vetro garantisce resistenza alle alte temperature, mentre il rivestimento in silicone migliora le caratteristiche di maneggevolezza e protegge il tessuto.
Questo materiale può essere utile per le coperte isolanti rimovibili che vengono installate e rimosse ripetutamente.
Le applicazioni possono includere:
Tubi di scarico
Gomiti di scarico

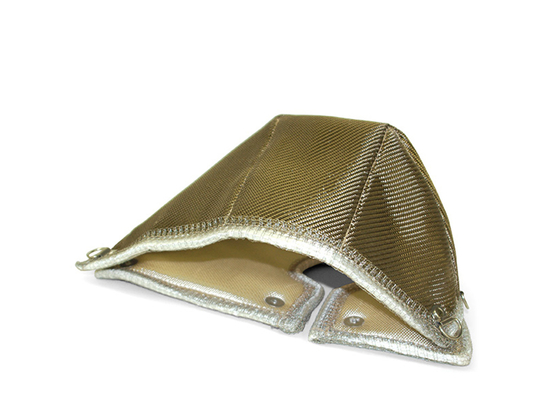

Isolamento dei turbocompressori
Sistemi di scarico dei generatori
Componenti di scarico navali
Tubazioni industriali ad alta temperatura
L’idoneità del materiale deve essere valutata in base alla temperatura della superficie esterna piuttosto che alla temperatura dei gas di scarico all’interno del tubo.
Materiale isolante per tubi di scarico vs. nucleo isolante
Una distinzione importante è la differenza tra il materiale utilizzato come nucleo isolante e quello utilizzato come rivestimento esterno.
L’anima isolante è responsabile principalmente della resistenza termica.
Il rivestimento esterno fornisce protezione meccanica e può anche contribuire alla gestione del calore radiante.
Ad esempio, una coperta isolante su misura per tubi di scarico potrebbe combinare:
Strato Materiale possibile Funzione primaria
Rivestimento esterno Tessuto alluminizzato Gestione del calore riflettente
Tessuto esterno Tessuto in fibra di vetro Protezione meccanica
Nucleo isolante Fibra di vetro Resistenza termica
Nucleo per alte temperature Fibra di silice o ceramica Isolamento ad alta temperatura
Strato interno Tessuto resistente alle alte temperature Protezione dell’isolante
Fissaggio Elementi di fissaggio in acciaio inossidabile Fissaggio della copertura
Questa struttura a strati consente di progettare il sistema isolante in base all’applicazione, anziché affidarsi a un unico materiale per ogni esigenza.
Come scegliere il materiale isolante per il tubo di scarico
Il primo parametro da determinare è la temperatura effettiva di esercizio del tubo di scarico.
È necessario distinguere la temperatura continua dalla temperatura massima.
Questa distinzione è importante perché un impianto di scarico può occasionalmente raggiungere temperature notevolmente superiori alla sua temperatura di esercizio normale.
La considerazione successiva riguarda le prestazioni termiche richieste.
Se l’obiettivo è ridurre significativamente la temperatura superficiale, lo spessore dell’isolante e il materiale del nucleo termico assumono grande importanza.
Occorre quindi valutare lo spazio disponibile.
Un materiale con un’eccellente resistenza termica potrebbe non essere la scelta migliore se lo spessore di isolamento richiesto non riesce a adattarsi al tubo.
Altre considerazioni includono vibrazioni, umidità, contatto meccanico e requisiti di manutenzione.
I fattori chiave di selezione includono:
Temperatura continua dei gas di scarico
Temperatura massima dei gas di scarico
Riduzione richiesta della temperatura superficiale
Diametro del tubo
Spazio disponibile
Spessore dell’isolamento
Geometria del tubo
Vibrazioni
Condizioni ambientali
Requisiti di manutenzione
Materiali isolanti per tubi di scarico nelle applicazioni automobilistiche
Gli impianti di scarico delle automobili presentano spesso rigidi limiti di spazio.
Un tubo isolato può passare in prossimità di cavi, tubi flessibili, pannelli della carrozzeria, componenti del sistema di aspirazione e altre parti sensibili al calore.
Per questo motivo, il materiale isolante deve garantire prestazioni termiche adeguate senza creare un ingombro eccessivo.
La fibra di vetro può essere adatta a molte applicazioni a temperatura moderata.
Per le zone soggette a temperature più elevate si può prendere in considerazione la fibra di silice o ceramica.
È possibile aggiungere un tessuto esterno riflettente laddove il controllo del calore radiante sia particolarmente importante.
La combinazione di materiali deve essere selezionata in base al veicolo specifico e alla configurazione dell’impianto di scarico.
Materiale isolante per tubi di scarico dei motori diesel
Gli impianti di scarico dei motori diesel possono funzionare in condizioni di temperatura elevata prolungata, in particolare sotto carico pesante.
I tubi di scarico, i collettori e le uscite del turbocompressore possono richiedere una protezione termica per limitare il trasferimento di calore ai componenti vicini.
Un sistema di isolamento su misura può combinare un’anima resistente alle alte temperature con un tessuto esterno durevole.
Per le applicazioni diesel, occorre considerare anche le vibrazioni e i cicli termici, poiché l’isolamento potrebbe rimanere installato mentre il motore funziona in modo continuo.
Materiale isolante per tubi di scarico dei generatori
Gli impianti di scarico dei generatori rappresentano un’altra applicazione comune.
I gruppi elettrogeni diesel possono avere tubazioni di scarico calde installate in prossimità dell’alloggiamento del motore, delle apparecchiature elettriche o dei componenti strutturali.
L’isolamento può aiutare a controllare la temperatura intorno a queste aree.
A seconda del design del generatore, per l’anima isolante si può scegliere tra fibra di vetro, silice o fibra ceramica.
La struttura a mantella rimovibile può inoltre semplificare la manutenzione intorno al tubo di scarico e al silenziatore.
Materiale isolante per tubi di scarico nei sistemi marini
Gli impianti di scarico marini comportano ulteriori considerazioni, quali sale macchine anguste, vibrazioni, umidità e accesso limitato per la manutenzione.
Un sistema di isolamento per scarichi navali può quindi richiedere una combinazione di isolamento resistente alle alte temperature e un tessuto esterno durevole.
La fibra di silice o ceramica può essere utilizzata per sezioni soggette a temperature elevate, mentre le strutture a base di fibra di vetro possono essere adatte ad altre aree.
Il sistema di fissaggio dovrebbe inoltre essere scelto in base alle vibrazioni previste e alle condizioni di manutenzione.
Materiale isolante per tubi di scarico per applicazioni industriali
Anche i motori industriali, le apparecchiature di processo e i sistemi di generazione di energia possono richiedere l’isolamento termico dei tubi di scarico.
A differenza delle applicazioni automobilistiche, le tubazioni di scarico industriali possono avere diametri maggiori e tratti rettilinei più lunghi.
La progettazione dell’isolamento può quindi prevedere sezioni rimovibili più grandi o coperte segmentate.
Per le applicazioni industriali, la scelta del materiale deve tenere conto della temperatura di esercizio continua, della durata di vita, dell’accessibilità e degli intervalli di manutenzione.

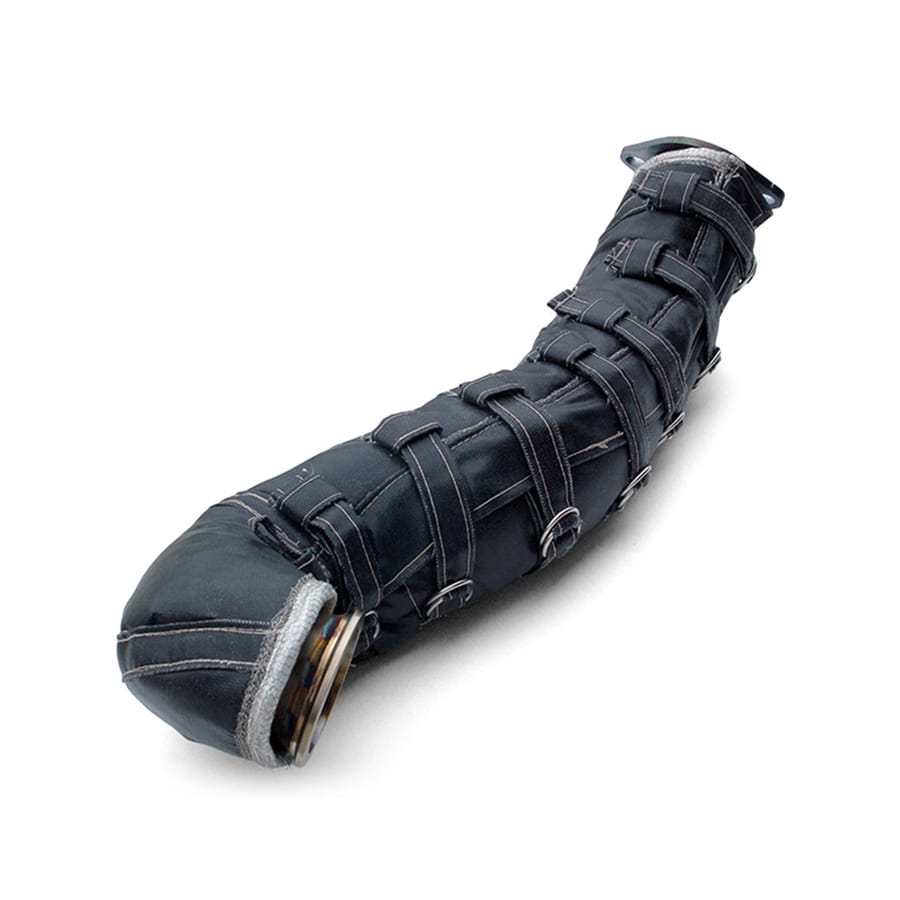

Isolamento rimovibile per tubi di scarico
Il materiale isolante è solo una parte del sistema.
Per i tubi di scarico che richiedono ispezioni regolari, una struttura rimovibile può rendere l’isolamento molto più facile da sottoporre a manutenzione.
Una copertura rimovibile può essere aperta o staccata dal tubo senza danneggiare l’isolamento.
Ciò risulta particolarmente utile in prossimità di:
Flangie di scarico
Punti di ispezione
Sensori
Fascette
Giunti di dilatazione
Collegamenti del turbocompressore
Collettori di scarico
A seconda dell’applicazione, è possibile integrare diversi sistemi di fissaggio.
Filo di acciaio inossidabile, fascette, fibbie e sistemi di allacciatura sono alcune delle opzioni disponibili.
Perché è importante la scelta personalizzata dei materiali per l’isolamento dello scarico
I prodotti isolanti standard si basano spesso su una serie limitata di dimensioni e condizioni operative.
I sistemi di scarico reali variano in modo significativo.
Due tubi con lo stesso diametro possono richiedere strutture isolanti completamente diverse perché uno funziona a una temperatura più elevata o ha uno spazio libero circostante molto più ridotto.
La scelta personalizzata dei materiali consente di ottimizzare l’isolamento per l’applicazione specifica.
Il progetto finale può tenere conto di:
Temperatura
Geometria
Spazio libero
Spessore dell’isolamento
Requisiti della superficie esterna
Vibrazioni
Manutenzione
Metodo di installazione
Questo approccio evita di scegliere l’isolamento basandosi esclusivamente su una classe di temperatura generica.
Tabella di selezione dei materiali isolanti per tubi di scarico
Materiale Funzione tipica Vantaggio principale
Fibra di vetro Tessuto o anima isolante Flessibile ed economico
Silice Tessuto o anima isolante Resistenza alle alte temperature
Fibra ceramica Anima isolante Resistenza termica alle alte temperature
Tessuto alluminizzato Rivestimento esterno Gestione riflettente del calore radiante
Fibra di vetro rivestita in silicone Rivestimento esterno Superficie flessibile e durevole
Acciaio inossidabile Elementi di fissaggio Ritenzione meccanica
È necessario verificare l’intervallo di temperatura effettivo e l’idoneità per il tipo specifico e la struttura selezionati.
Produttore di isolanti personalizzati per tubi di scarico
BSTFLEX produce sistemi di isolamento personalizzati per tubi di scarico utilizzando diversi materiali resistenti alle alte temperature in base ai requisiti applicativi.
Le strutture disponibili possono includere fibra di vetro, silice, fibra ceramica, tessuto alluminizzato, fibra di vetro rivestita in silicone e altri tessuti resistenti alle alte temperature.
L’isolamento può essere realizzato sotto forma di guaine su misura, copritubi rimovibili o assemblaggi isolanti componibili.
È possibile sviluppare dimensioni, spessori, aperture e sistemi di fissaggio personalizzati per impianti di scarico di autoveicoli, motori diesel, generatori, imbarcazioni e applicazioni industriali.
Per la scelta dei materiali, i clienti possono fornire la temperatura di scarico, le dimensioni dei tubi, i disegni o le fotografie dei componenti, lo spazio disponibile e le prestazioni termiche richieste.
Sulla base di questi parametri, è possibile selezionare il materiale e la struttura di isolamento dei tubi di scarico più adatti all’applicazione specifica.
