Materiale per le coperte isolanti per sistemi di scarico delle auto: fibra di vetro, silice e opzioni di schermatura termica
{{{sourceTextContent.subTitle}}}

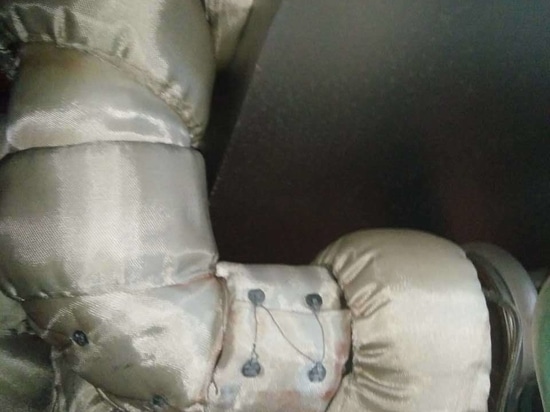

Materiale della copertura del sistema di scarico
{{{sourceTextContent.description}}}
Materiale delle coperte isolanti per impianti di scarico automobilistici: fibra di vetro, silice e opzioni di schermatura termica
Scegliere il materiale giusto per la protezione termica degli impianti di scarico automobilistici
Il materiale utilizzato in una coperta isolante per impianti di scarico automobilistici influisce direttamente sulla sua resistenza alla temperatura, sulle prestazioni isolanti, sulla flessibilità, sulla durata e sul ciclo di vita.
Gli impianti di scarico delle automobili operano in un ambiente termico particolarmente impegnativo. I collettori di scarico, i turbocompressori, i tubi di scarico, i collettori di admissione, le aree dei convertitori catalitici e altri componenti possono generare un calore notevole in prossimità di cavi, tubi flessibili, pannelli della carrozzeria, sensori e altri componenti sensibili alla temperatura.
Per questo motivo, una copertura isolante per lo scarico automobilistico è solitamente costituita da più materiali anziché da un unico strato.
La combinazione appropriata dipende dalla temperatura di scarico, dallo spazio disponibile, dalla riduzione di calore richiesta, dalle vibrazioni, dall’esposizione all’umidità, dall’abrasione meccanica e dall’eventuale necessità che la copertura sia rimovibile.
Che cos’è il materiale delle coperture isolanti per lo scarico automobilistico?
Per «materiale della copertura termica per lo scarico delle automobili» si intendono i tessuti, gli strati isolanti, le barriere riflettenti, i materiali di rinforzo e i componenti di fissaggio utilizzati per realizzare una copertura termica destinata a un impianto di scarico automobilistico.
Una copertura tipica può contenere:
Tessuto interno resistente alle alte temperature
Isolamento termico
Lamina riflettente o tessuto alluminato
Tessuto esterno protettivo
Rinforzo in acciaio inossidabile
Componenti di fissaggio meccanici
Ogni strato svolge una funzione specifica.
La superficie interna deve resistere al contatto con un componente dello scarico surriscaldato. L’isolamento controlla il trasferimento di calore, mentre lo strato esterno protegge l’insieme e può fornire un’ulteriore gestione del calore radiante.
La struttura finale può quindi essere progettata in base alle effettive esigenze del veicolo o del componente di scarico.
Perché la scelta dei materiali è importante
Due coperte termiche per scarico possono avere prestazioni termiche completamente diverse anche se esternamente sembrano simili.
Le variabili importanti includono:
Proprietà del materiale Perché è importante
Resistenza alla temperatura Determina se il materiale è in grado di resistere all’ambiente dello scarico
Conducibilità termica Influisce sul trasferimento di calore attraverso l’isolante
Flessibilità Determina la capacità della coperta di adattarsi alla geometria dello scarico
Resistenza meccanica Influisce sulla resistenza alle vibrazioni e alla manipolazione
Resistenza all’abrasione Importante quando i componenti sono ravvicinati
Resistenza all’umidità Rilevante per applicazioni all’aperto e su veicoli
Riflettività Aiuta a controllare il calore radiante
Peso Importante quando si preferisce una struttura leggera
Rimuovibilità Determina se la copertura può essere sottoposta a manutenzione e riutilizzata
Scegliere il materiale basandosi esclusivamente sulla temperatura massima può quindi portare a una progettazione inadeguata.
È necessario considerare l’intero ambiente operativo.
Fibra di vetro per coperte termiche per scarichi automobilistici
La fibra di vetro è uno dei materiali tessili per alte temperature più comunemente utilizzati per la protezione termica degli scarichi.
Offre una combinazione vantaggiosa di flessibilità, resistenza termica, resistenza meccanica ed efficienza in termini di costi.
Il tessuto in fibra di vetro può essere utilizzato come rivestimento interno, copertura esterna o strato tessile strutturale a seconda del progetto della copertura isolante.
È adatto a numerose applicazioni automobilistiche in cui i requisiti termici rientrano nelle capacità delle strutture a base di fibra di vetro.
Le applicazioni tipiche includono:
Tubi di scarico
Collettori di scarico
Collettori di scarico
Tubi di scarico
Silenziatori
Componenti del turbocompressore
Gomiti di scarico
La fibra di vetro può anche essere combinata con materiali isolanti e riflettenti per creare una copertura per scarichi automobilistici multistrato.
Tessuto in silice per applicazioni di scarico ad alta temperatura
Il tessuto in silice viene scelto quando è richiesta una soluzione tessile resistente a temperature più elevate.
Rispetto al tessuto in fibra di vetro convenzionale, i materiali a base di silice possono offrire una maggiore resistenza in ambienti termici particolarmente impegnativi.
Ciò rende il tessuto in silice utile per aree quali:
Uscite dei turbocompressori
Collettori di scarico ad alta temperatura
Sistemi di scarico ad alte prestazioni
Componenti per scarichi automobilistici per impieghi gravosi
Sistemi per veicoli industriali ad alta temperatura
Il tessuto in silice può essere utilizzato come strato protettivo interno o come parte di una struttura multistrato.
È necessario selezionare il grado e la struttura corretti in base alla temperatura di esercizio effettiva, piuttosto che limitarsi a scegliere il materiale con la classificazione più alta riportata nelle specifiche.
Isolamento in fibra ceramica
La fibra ceramica viene utilizzata principalmente come strato isolante laddove è richiesta una significativa resistenza termica.
È in grado di ridurre il trasferimento di calore attraverso la coperta di scarico, mantenendo al contempo un peso relativamente basso rispetto ad alcuni sistemi isolanti rigidi.
Uno strato di fibra ceramica può essere posizionato tra tessuti resistenti alle alte temperature o strati riflettenti.
Ciò crea una barriera termica attorno al componente di scarico.
Lo spessore può essere regolato in base alle prestazioni termiche richieste e allo spazio disponibile attorno all’impianto di scarico.
Foglio di alluminio e materiali alluminizzati
I materiali riflettenti svolgono un ruolo diverso rispetto all’isolamento termico tradizionale.
Il foglio di alluminio e i tessuti alluminizzati possono riflettere il calore radiante lontano dalle superfici vicine.
Ciò può risultare utile quando un componente dello scarico è posizionato vicino a un altro componente sensibile al calore radiante.
Uno strato riflettente può quindi essere combinato con l’isolamento anziché essere utilizzato come unico strato di protezione termica.
Ad esempio, una coperta multistrato per scarichi automobilistici può utilizzare:
Componente di scarico caldo → tessuto resistente alle alte temperature → isolante → strato riflettente → tessuto esterno protettivo
Questa struttura contrasta sia il trasferimento di calore attraverso la coperta sia il calore radiante proveniente dall’impianto di scarico caldo.
Rete in acciaio inossidabile e rinforzi
Gli impianti di scarico automobilistici sono soggetti a vibrazioni e cicli termici.
In alcune applicazioni è quindi necessario un rinforzo.
La rete in acciaio inossidabile può essere incorporata nella struttura per fornire un ulteriore supporto meccanico e una maggiore resistenza alla manipolazione.
Può anche essere utilizzata come parte di una struttura esterna protettiva nei punti in cui la copertura è esposta ad abrasione o contatto meccanico.
Il rinforzo non deve compromettere la flessibilità necessaria per installare o rimuovere la copertura.
Materiali delle coperture per sistemi di scarico automobilistici in base all’applicazione
I diversi componenti dello scarico automobilistico possono richiedere diverse combinazioni di materiali.
Applicazione Considerazioni tipiche sui materiali
Tubo di scarico Tessuto in fibra di vetro o silice con isolamento
Collettore di scarico Tessuto resistente alle alte temperature con isolamento ad alte prestazioni
Turbocompressore Struttura multistrato a base di silice o ceramica
Collettore Tessuto flessibile resistente alle alte temperature e isolante
Tubo di scarico Fibra di vetro, silice o sistema multistrato riflettente
Silenziatore Isolamento termico con rivestimento esterno protettivo
Gomito di scarico Copertura multistrato sagomata su misura
Impianto di scarico ad alte prestazioni Struttura leggera resistente alle alte temperature
Si tratta di indicazioni tecniche generali piuttosto che di specifiche universali.
Il materiale corretto deve sempre essere determinato in base alla temperatura effettiva e all’ambiente meccanico.
Copertura isolante per scarico auto vs. avvolgimento per scarico
Un avvolgimento per scarico è generalmente un materiale continuo avvolto attorno a un componente dello scarico.
Una copertura isolante per scarico auto è normalmente realizzata come componente sagomato.
Questa differenza diventa importante quando l’impianto di scarico presenta una geometria irregolare.
Una coperta su misura può incorporare aperture e sezioni sagomate per:
Sensori
Flangie
Staffe
Bulloni
Punti di collegamento
Curve dei tubi
Componenti adiacenti
Può anche essere progettata come un insieme rimovibile.
Per i veicoli che richiedono un accesso regolare per la manutenzione, questa soluzione può risultare più pratica rispetto alla ripetuta rimozione e reinstallazione di un materiale avvolto strettamente.
Coperture rimovibili per lo scarico automobilistico
La rimovibilità è particolarmente utile nelle applicazioni automobilistiche in cui i componenti dello scarico potrebbero necessitare di ispezione o sostituzione.
Una copertura rimovibile può essere fissata con:
Filo di acciaio inossidabile
Cinghie
Fibbie
Ganci
Allacciature
Sistemi di fissaggio resistenti alle alte temperature
Il sistema di fissaggio deve tenere conto della dilatazione termica e delle vibrazioni senza che la copertura si allenti durante il funzionamento.
Una copertura rimovibile progettata correttamente può essere rimossa durante la manutenzione e reinstallata senza sostituire il materiale isolante.
Scelta dei materiali per i sistemi di scarico dei turbocompressori
I sistemi con turbocompressore richiedono un'attenta selezione dei materiali, poiché i componenti dello scarico correlati al turbocompressore possono funzionare a temperature particolarmente elevate.
Una copertura per un turbocompressore o per un tubo di scarico adiacente deve tenere conto sia della temperatura che della geometria.
Lo strato isolante deve fornire una resistenza termica sufficiente, mentre il rivestimento in tessuto deve resistere all’ambiente caldo.
Uno strato esterno riflettente può inoltre rivelarsi utile nei casi in cui i componenti vicini siano esposti al calore radiante.
Il progetto deve garantire uno spazio libero adeguato attorno ai componenti mobili o soggetti a manutenzione.
Protezione termica dello scarico automobilistico
Lo scopo di una copertura isolante per lo scarico di un’auto non è semplicemente quello di raffreddare l’impianto di scarico.
L’obiettivo principale è gestire il calore all’interno del veicolo.
Ridurre il trasferimento di calore da un componente dello scarico può aiutare a proteggere gli elementi vicini:
Cablaggio elettrico
Tubi flessibili in gomma
Componenti in plastica
Sensori
Componenti dell’impianto di alimentazione
Coperture del motore
Pannelli della carrozzeria
Componenti del sistema di aspirazione
Nei vani motore compatti, il controllo del calore localizzato dello scarico può rappresentare una parte importante della strategia complessiva di gestione termica.
Come scegliere il materiale per la copertura isolante dello scarico automobilistico
Un processo pratico di selezione del materiale dovrebbe partire dalle condizioni operative.
1. Determinare la temperatura di scarico
Identificare la temperatura di esercizio normale e la temperatura massima prevista del componente.
Il materiale dovrebbe garantire un margine di sicurezza adeguato, anziché funzionare continuamente al limite assoluto di temperatura.
2. Identificare il componente
Un tubo di scarico diritto presenta requisiti diversi rispetto a un turbocompressore, un collettore, un collettore di scarico o un silenziatore.
La geometria e la concentrazione di calore dovrebbero influenzare la scelta del materiale.
3. Misurare lo spazio disponibile
Lo spessore dell’isolante aumenta il diametro esterno del componente protetto.
Se la copertura isolante viene installata in un vano motore ristretto, è necessario misurare lo spazio disponibile prima di determinare lo spessore dell’isolante.
4. Considerare le vibrazioni
Gli impianti di scarico delle automobili si muovono e vibrano durante il funzionamento.
È quindi importante utilizzare materiali flessibili e sistemi di fissaggio adeguati.
5. Considerare i requisiti di manutenzione
Se il componente richiede ispezioni regolari, specificare una copertura rimovibile.
6. Valutare l’ambiente circostante
Umidità, olio, sporco, abrasione, detriti stradali e contatto meccanico possono influenzare la scelta del materiale esterno.
Materiale personalizzato per le coperte isolanti degli scarichi automobilistici
Non esiste un’unica combinazione di materiali ideale per ogni impianto di scarico automobilistico.
È possibile sviluppare una copertura personalizzata combinando diversi strati in base ai requisiti termici e meccanici specifici.
Ad esempio, un’applicazione potrebbe privilegiare la leggerezza e la flessibilità, mentre un’altra potrebbe richiedere le massime prestazioni isolanti.
Un progetto su misura può inoltre tenere conto di geometrie complesse dello scarico.
Ciò è particolarmente utile per:
Impianti di scarico su misura
Veicoli speciali
Veicoli per impieghi gravosi
Veicoli ad alte prestazioni
Programmi di sviluppo motori
Veicoli prototipali
Applicazioni OEM
Il modello della guaina può essere sviluppato utilizzando le dimensioni dei componenti, disegni, campioni o fotografie.
Errori comuni nella scelta del materiale per le coperte isolanti di scarico
Scegliere il materiale solo in base alla resistenza termica
Un materiale può tollerare temperature elevate ma risultare comunque inadatto a particolari condizioni meccaniche o ambientali.
Ignorare il calore radiante
L’isolamento e la schermatura dal calore radiante svolgono funzioni diverse.
Se un componente sensibile è posizionato molto vicino allo scarico, uno strato riflettente può essere utile.
Utilizzare uno spessore eccessivo di isolamento
Un maggiore isolamento non è sempre pratico.
La copertura finita deve rientrare nello spazio di installazione disponibile.
Trascurare il fissaggio
Anche materiali isolanti eccellenti possono offrire prestazioni scadenti se la copertura si allenta a causa delle vibrazioni del motore.
Trattare tutti i componenti dello scarico allo stesso modo
Un turbocompressore, un collettore, un tubo e un silenziatore possono richiedere soluzioni costruttive diverse.
La scelta del materiale deve quindi essere specifica per l’applicazione.
