Man mano che i prodotti elettronici diventano sempre più multifunzionali, i sistemi di circuiti si stanno evolvendo verso una maggiore integrazione, un imballaggio dei componenti più piccolo e una maggiore densità di potenza. L'industria elettronica sta entrando in un'era in cui coesistono alta precisione ed elevati carichi termici.

Tuttavia, la maggiore integrazione comporta una nuova serie di sfide: la gestione termica e la diagnosi dei guasti. Quando il calore generato dai componenti elettronici durante il funzionamento non viene adeguatamente monitorato o dissipato, può compromettere le prestazioni, la stabilità e l'affidabilità della scheda di circuito e può persino portare a un guasto del componente durante lo sviluppo o l'uso effettivo.

Nelle schede di circuiti ad alta densità, le differenze di corrente, tensione e processi di produzione determinano modelli di distribuzione termica indistinti tra i componenti. Misurando e analizzando accuratamente il profilo termico della scheda, gli ingegneri possono identificare i potenziali punti deboli del progetto, ottimizzare il layout e le strategie di raffreddamento e, in ultima analisi, migliorare le percentuali di successo dello sviluppo del prodotto e l'affidabilità a lungo termine.

I metodi tradizionali di misurazione della temperatura basati sul contatto richiedono molta manodopera, sono invasivi e lenti nel rispondere, il che li rende inadatti ai moderni dispositivi elettronici ad alta densità. La termografia a infrarossi, invece, grazie al funzionamento senza contatto, alla visualizzazione in tempo reale e all'elevata sensibilità termica, consente di quantificare con precisione la distribuzione della temperatura e di rilevare rapidamente le fonti di calore anomale. È quindi diventata uno strumento indispensabile per la ricerca e lo sviluppo di prodotti elettronici, per il controllo di qualità e per l'analisi dei guasti.

Questo articolo fornisce una panoramica sistematica della termografia a infrarossi per il collaudo dei circuiti stampati e la diagnosi dei guasti, compresi i principi di funzionamento, i vantaggi principali, gli scenari applicativi tipici e le soluzioni di prodotto consigliate, offrendo un approccio efficiente e basato sui dati per la progettazione termica e l'ottimizzazione dell'affidabilità nel settore della produzione elettronica.

1. Principi della termografia e applicazioni sui circuiti stampati
1）Principi di base delle immagini termiche a infrarossi
Tutti gli oggetti con una temperatura superiore allo zero assoluto (-273,15°C) emettono energia sotto forma di radiazione infrarossa. Le termocamere a infrarossi rilevano questi segnali di radiazione, li convertono in segnali elettronici e li elaborano per generare un'immagine della distribuzione della temperatura. Le diverse regioni di temperatura sono visualizzate con colori diversi: le aree ad alta temperatura sono solitamente visualizzate in rosso o giallo e quelle a bassa temperatura in blu o verde.

2）Principi di applicazione della termografia nei PCB
Quando la corrente scorre attraverso i componenti elettronici, genera calore. In condizioni operative normali, la distribuzione della temperatura è stabile e coerente con il consumo energetico previsto. Tuttavia, quando si verificano guasti come cortocircuiti, circuiti aperti, giunti di saldatura freddi, perdite o invecchiamento, la distribuzione locale della temperatura diventa anomala. Le termocamere possono catturare questi cambiamenti e identificare in modo rapido e intuitivo i potenziali punti di guasto.

A differenza degli strumenti basati sul contatto, come i multimetri o gli oscilloscopi, la termografia non richiede connessioni elettriche o lo smontaggio dei componenti, consentendo un'ispezione completa di PCB ad alta densità e multistrato.

2. Scenari applicativi tipici
1）Sviluppo del PCB e monitoraggio della temperatura
Durante la fase di progettazione e validazione di un PCB, gli ingegneri della R&S hanno spesso bisogno di monitorare le temperature dei vari componenti elettronici in condizioni operative reali simulate. Registrando l'intero processo, dall'accensione alla stabilizzazione termica, gli ingegneri possono comprendere chiaramente le caratteristiche di distribuzione termica in diverse condizioni di carico.

Le termocamere a infrarossi consentono di ottenere immagini complete e in tempo reale della temperatura del PCB, aiutando gli ingegneri a generare mappe di distribuzione della temperatura e curve di variazione per le aree critiche. Sulla base di questi dati, è possibile identificare con precisione i componenti che presentano surriscaldamenti, dissipazioni di calore non uniformi o potenziali rischi di guasto, consentendo agli ingegneri di modificare i layout dei circuiti e ottimizzare i progetti di gestione termica.

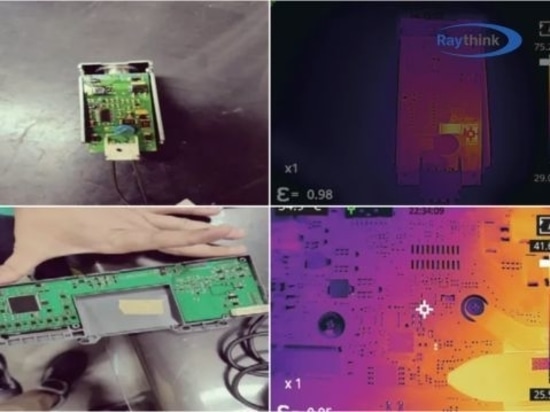

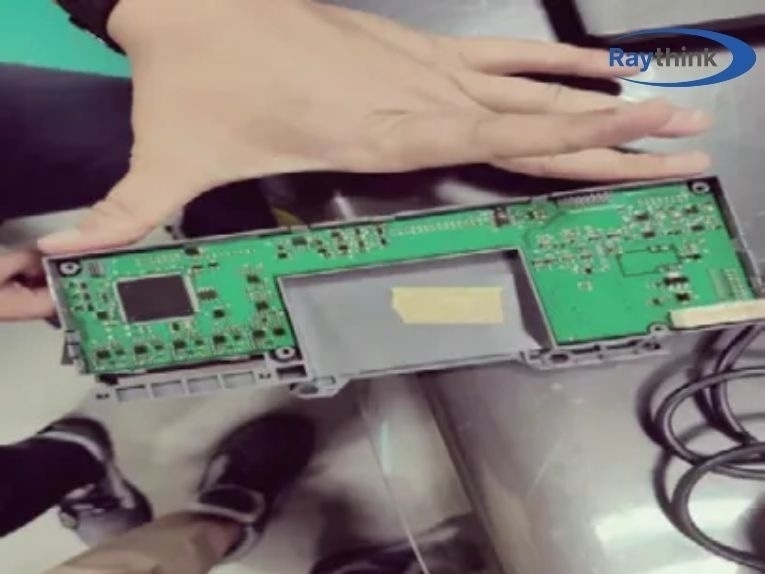

2）Localizzazione dei guasti e manutenzione del PCB
Il PCB è il "centro nevralgico" di un sistema elettronico e la sua affidabilità influisce direttamente sulle prestazioni complessive del dispositivo. A causa del funzionamento prolungato, delle interferenze esterne o dell'invecchiamento dei componenti, le schede dei circuiti possono presentare guasti come cortocircuiti, giunti di saldatura freddi o guasti.

I metodi tradizionali di misurazione della temperatura basati sul contatto, come le sonde a termocoppia, sono inefficienti, forniscono dati dispersi e sono soggetti a mancati rilevamenti. Le termocamere a infrarossi, invece, sono in grado di catturare la distribuzione della temperatura dell'intera scheda in un'unica scansione, consentendo una rapida identificazione delle aree anormalmente calde.

Quando si verificano cortocircuiti interni nei chip, i condensatori si guastano o i giunti di saldatura hanno un contatto insufficiente, questi guasti si manifestano come modelli di calore anomalo localizzato, che appaiono come anomalie di temperatura distinte nelle immagini termiche. Gli ingegneri possono confrontare le mappe termiche delle schede normali e di quelle difettose per individuare con precisione i componenti problematici.

Questo approccio riduce significativamente il tempo necessario per le tradizionali misurazioni punto per punto, rendendo la manutenzione più efficiente e affidabile, in particolare per i circuiti complessi come quelli dei server, delle stazioni base di comunicazione e dei sistemi di controllo industriale.

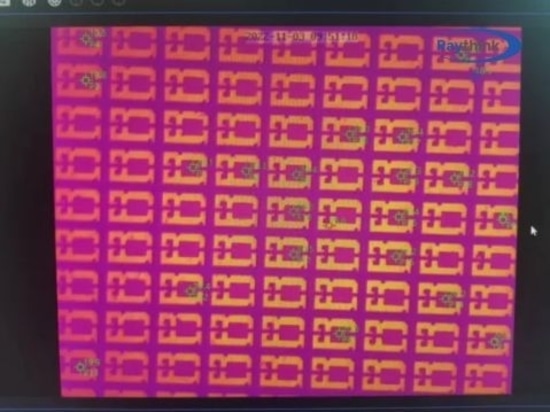

3）Microispezione dei chip e controlli non distruttivi
Essendo il componente principale di un circuito stampato, la qualità dell'imballaggio e le prestazioni termiche di un chip sono fondamentali per la durata e le prestazioni complessive del prodotto. Durante la produzione e il confezionamento, i difetti più comuni includono una polimerizzazione insufficiente della pasta d'argento, la contaminazione dei giunti di saldatura e una sollecitazione non uniforme del telaio del chip, tutti fattori che possono aumentare la resistenza di contatto e generare calore anomalo.

Le termocamere microscopiche a infrarossi offrono un'elevata risoluzione spaziale e un'alta sensibilità, consentendo una misurazione precisa della temperatura e l'acquisizione di immagini senza entrare fisicamente in contatto con la superficie del chip. Acquisendo la distribuzione della temperatura in tempo reale sul chip, gli ingegneri possono identificare rapidamente i punti caldi e valutare potenziali problemi di processo di confezionamento o di materiale.

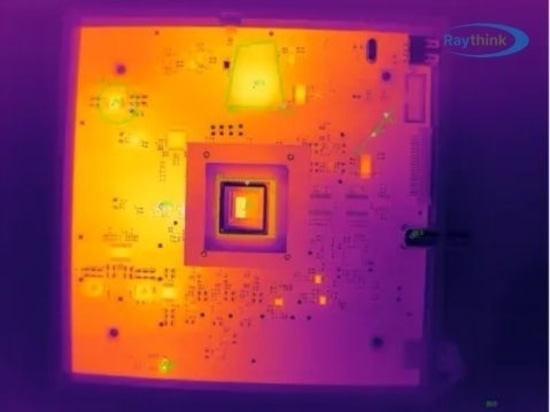

4）Progettazione termica e ottimizzazione del calore
Con il continuo miglioramento delle prestazioni dei dispositivi elettronici, il consumo di energia dei chip e dei moduli di potenza è in costante aumento, rendendo la progettazione termica un fattore critico per la stabilità e la durata del sistema.

Le termocamere consentono agli ingegneri di valutare visivamente la distribuzione delle fonti di calore, la conduttività termica dei materiali e l'efficienza delle strutture di raffreddamento durante la fase di progettazione. Monitorando le temperature in tempo reale in diverse condizioni di carico, gli ingegneri possono valutare se i dissipatori di calore, i pad termici e i canali del flusso d'aria funzionano in modo efficace e identificare problemi come l'accumulo termico o il trasferimento di calore non uniforme.

Durante la fase di ricerca e sviluppo, gli ingegneri possono regolare i percorsi di raffreddamento e la disposizione dei componenti in base ai risultati delle immagini termiche, riducendo così il rischio di fuga termica e migliorando l'affidabilità e l'efficienza energetica del sistema. Per i dispositivi informatici ad alte prestazioni, gli inverter di potenza e i moduli di controllo dei veicoli elettrici, la termografia è diventata uno strumento standard per ottimizzare la progettazione della dissipazione del calore.

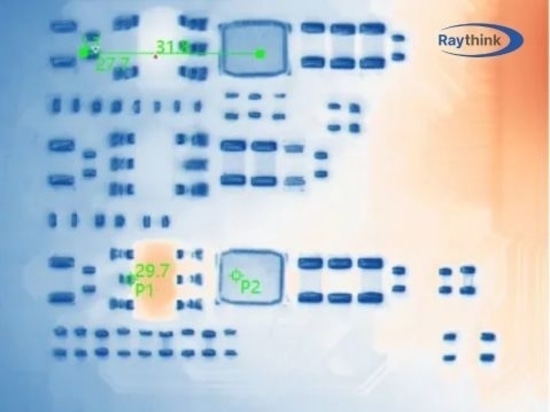

5）Test ambientali e dinamici
Durante la verifica della progettazione e i test di affidabilità dei prodotti elettronici, i ricercatori devono spesso valutare la risposta termica dinamica dei circuiti in presenza di temperature estreme, correnti elevate o ambienti elettromagnetici complessi.

Le termocamere a infrarossi possono eseguire misure di temperatura dinamica in tempo reale in queste condizioni estreme, catturando con precisione l'intero processo di aumento della temperatura dei componenti del circuito. Ad esempio, durante il test della stazione di sonde, quando la corrente aumenta gradualmente, la termocamera può registrare simultaneamente le curve di temperatura delle sonde e dei punti di contatto, evitando errori di misura o danni ai componenti causati dal surriscaldamento.

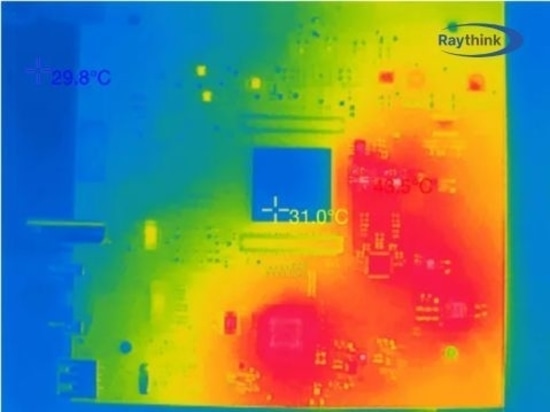

6）Analisi della distribuzione termica del circuito stampato
La distribuzione termica di un circuito stampato influisce direttamente sulle prestazioni elettriche, sull'integrità del segnale e sulla durata del prodotto. Utilizzando la tecnologia di imaging termico a infrarossi, gli ingegneri possono generare mappe di distribuzione della temperatura ad alta risoluzione, fornendo una visione completa delle caratteristiche termiche in tutte le aree del PCB.

L'analisi delle mappe termiche non solo aiuta a identificare i potenziali punti caldi e i rischi termici localizzati, ma consente anche di valutare l'efficacia di diversi progetti di raffreddamento, selezione dei materiali o layout dei componenti.

7）Monitoraggio della temperatura delle apparecchiature a semiconduttore
Le termocamere a infrarossi possono fornire un monitoraggio in tempo reale e una segnalazione precoce del surriscaldamento delle apparecchiature per la produzione di semiconduttori.

Implementando il monitoraggio termico continuo su apparecchiature di alto valore come le macchine per litografia e gli implanter ionici, è possibile rilevare in anticipo aumenti di temperatura anomali nei componenti critici, tra cui motori e cuscinetti. Questo aiuta a prevenire i fermi macchina dovuti al surriscaldamento e a ridurre le perdite di produzione.

Inoltre, la capacità di misurare la temperatura senza contatto delle termocamere a infrarossi evita efficacemente il contatto diretto tra il personale e i componenti ad alta temperatura, riducendo significativamente i rischi per la sicurezza e migliorando al contempo l'automazione e l'efficienza operativa del processo produttivo.

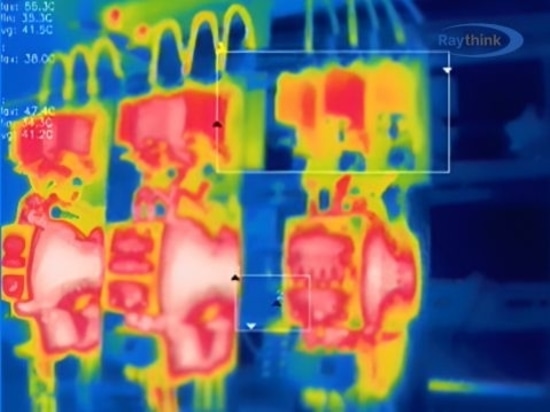

8）Monitoraggio della temperatura degli armadi di distribuzione elettrica
L'interno degli armadi di distribuzione dell'energia contiene apparecchiature densamente imballate e ambienti elettromagnetici complessi. Nel corso di un funzionamento prolungato, componenti come cavi, connessioni a sbarra e contatti di interruttori sono soggetti a un aumento della resistenza locale a causa di un contatto insufficiente, dell'invecchiamento dei materiali o dell'usura meccanica, che può provocare un surriscaldamento, creando potenziali rischi di incendio e guasti alle apparecchiature.

I metodi tradizionali per i sensori di temperatura devono affrontare problemi quali l'installazione complicata, la risposta ritardata, la distribuzione poco chiara della temperatura e la manutenzione difficile, rendendo difficile il monitoraggio completo degli interni di armadi complessi.

Per le apparecchiature di commutazione ad alta tensione con strutture complesse e spazio limitato, le termocamere a infrarossi offrono soluzioni di monitoraggio leggere e comode, che consentono il monitoraggio della temperatura interna in tempo reale, la diagnosi automatica dei guasti e gli avvisi di anomalia. Le immagini termiche consentono ai tecnici di rilevare visivamente le differenze di distribuzione della temperatura, di identificare tempestivamente i potenziali punti caldi e di migliorare significativamente la sicurezza e l'affidabilità del funzionamento degli armadi.

Inoltre, il sistema può essere abbinato a piattaforme software specifiche per ogni scenario, tra cui un client leggero per il monitoraggio in tempo reale e una piattaforma media cloud integrata, che supporta ispezioni video online, gestione centralizzata e avvisi remoti, fornendo una soluzione completa di termografia a infrarossi per il funzionamento intelligente e il monitoraggio della sicurezza degli armadi di distribuzione dell'energia.
